| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2203-0698 |
FANUC αi SVM3-20/20/20i (A06B-6114-H303) เป็นตัวแปรสามแกนของกลุ่มแอมพลิฟายเออร์เซอร์โว αi โดยที่ SVM1 ขับเคลื่อนแกนเดียวและ SVM2 ขับเคลื่อนสองแกน SVM3 จะควบคุมแกนเซอร์โวสามแกนจากโมดูลกว้าง 60 มม. หนึ่งโมดูล
แกนสามแกนในขนาด 60 มม. ถือเป็นความสำเร็จด้านความหนาแน่นที่สำคัญ SVM3-20/20/20i บรรลุผลสำเร็จด้วย:

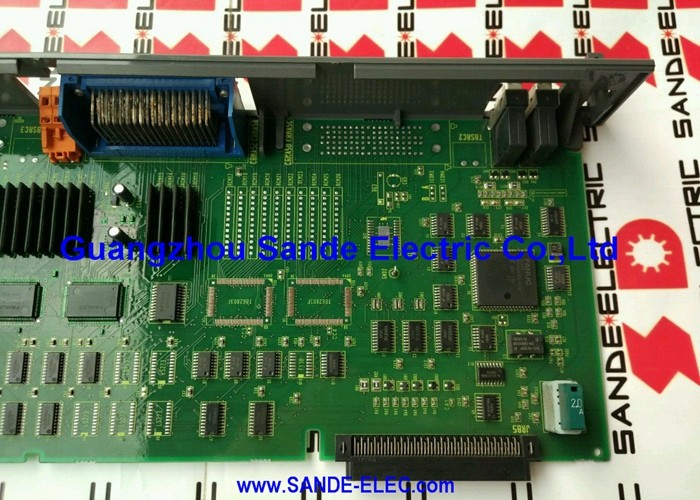

แผงสายไฟ A16B-2203-0698 เป็นแกนหลักทางกายภาพของชุดประกอบนี้ ซึ่งมีขั้วต่อเอาต์พุตมอเตอร์ทั้งสามตัว การเชื่อมต่อบัส DC ที่ใช้ร่วมกัน ขั้วต่อป้อนกลับตัวเข้ารหัสสำหรับทั้งสามแกน และอินเทอร์เฟซระหว่างบอร์ดกับบอร์ดกับการ์ดควบคุม
| พารามิเตอร์ | ค่า |
|---|---|
| โมดูลที่เข้ากันได้ | SVM3-20/20/20i (A06B-6114-H303) |
| กระแสสูงสุด / แกน | 20เอ |
| จัดอันดับปัจจุบัน / แกน | 6.5A |
| โมดูลทรานซิสเตอร์ | สาม × 20A |
| ป้อนข้อมูล | 200–240VAC |
| อินเทอร์เฟซ FSSB | ใช่ |
| การ์ดควบคุม | A20B-2101-0042 |
| ความกว้างของโมดูล | 60มม |
| การกระจายความร้อน | รวม 21 วัตต์ |
| น้ำหนักคณะกรรมการ | 3 ปอนด์ |
หน้าผลิตภัณฑ์ KFAS LLC สำหรับ A06B-6114-H303 แสดงรายการส่วนประกอบภายในของบอร์ดทั้งหมด:
แผงสายไฟ A16B-2203-0698 มีขั้วต่อภายนอกทั้งหมด ซึ่งเป็นจุดที่สายไฟสนามสิ้นสุดลง PCB ควบคุมอยู่ด้านหลัง โดยเชื่อมต่อระหว่างบอร์ดกับบอร์ด
ข้อผิดพลาดของแผงสายไฟ SVM3:โมดูล FANUC αi SVM3-20/20/20i (A06B-6114-H303) พัฒนาข้อผิดพลาดในช่องเซอร์โวทั้งสามช่องพร้อมกัน ทดสอบการ์ดควบคุมอย่างถูกต้อง การเชื่อมต่อภายในของแผงสายไฟ A16B-2203-0698 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนบอร์ด (โดยปกติจะผ่านการแลกเปลี่ยนโมดูลทั้งหมด) จะคืนค่าแกนเซอร์โวทั้งสามแกน
การกำหนดค่าเครื่องขนาดเล็กสามแกน:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ขนาดกะทัดรัดใช้ SVM3-20/20/20i หนึ่งตัวเพื่อควบคุมแกนสามแกน (X, Y, Z) จากโมดูลเดียว ซึ่งช่วยประหยัดพื้นที่ในตู้ขับเคลื่อนเมื่อเทียบกับยูนิต SVM1 ที่แยกกันสามยูนิต
คำถามที่ 1: A16B-2203-0698 (SVM3-20/20/20i) และ A16B-2203-0680 (SVM3-20/20/40i) แตกต่างกันอย่างไร
การกำหนดค่า 20/20/40 มีหนึ่งแกน 40A แทนที่จะเป็น 20A สามแกน ซึ่งต้องใช้แผงสายไฟที่แตกต่างกันเพื่อรองรับฮาร์ดแวร์เอาท์พุตกระแสสูงกว่าบนแกนที่สาม
คำถามที่ 2: โดยทั่วไปแล้ว SVM3-20/20/20i ขับเคลื่อนมอเตอร์ใดบ้าง
โมดูลนี้ "โดยปกติแล้วจะขับเคลื่อนเซอร์โวมอเตอร์ Fanuc i รุ่น 4i/3000, 4i/4000" เหล่านี้คือเซอร์โวมอเตอร์ αi ขนาดกะทัดรัดที่มีพิกัดกระแสภายในพิกัดต่อเนื่อง 6.5A ต่อแกน โดยทั่วไปแล้ว SVM3-20/20/20i จะพบได้ในเครื่องจักร CNC ขนาดกะทัดรัด เช่น เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดเล็ก เครื่องกลึง เครื่อง EDM แบบลวด และเครื่องเจียรแบบหลายแกน ซึ่งมีเซอร์โวมอเตอร์ขนาดเล็กถึงขนาดกลางสามตัวทำงานจากโมดูลเดียว
คำถามที่ 3: การเปลี่ยน A16B-2203-0698 จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์เซอร์โวหรือไม่
ไม่ พารามิเตอร์เซอร์โวสำหรับทั้งสามแกนจะอยู่ในหน่วยความจำพารามิเตอร์หลักของ CNC หลังจากการแลกเปลี่ยนโมดูลหรือซ่อมแซมบอร์ด CNC จะสร้างการสื่อสาร FSSB อีกครั้งกับโมดูล และใช้ชุดพารามิเตอร์สามแกนที่มีอยู่ ทำการทดสอบความเร็วต่ำบนทั้งสามแกนหลังจากเปลี่ยนแล้ว ก่อนที่จะกลับสู่การผลิตเต็มรูปแบบ
คำถามที่ 4: จะเกิดอะไรขึ้นหากพัดลมระบายความร้อนภายใน SVM3-20/20/20i ทำงานล้มเหลว?
โมดูลประกอบด้วยพัดลมระบายความร้อนภายใน แกน 20A ทั้งสามแกนใช้เส้นทางการทำความเย็นเดียวนี้ หากพัดลมไม่ทำงาน โหลดความร้อนจากทั้งสามแกนจะสะสมโดยไม่มีการกระจาย การป้องกันความร้อนของโมดูลจะทริปไดรฟ์ — สร้างสัญญาณเตือนความร้อน — ก่อนที่จะถึงอุณหภูมิวิกฤติ CNC Electronics สังเกตว่าพัดลมมีจำหน่ายเป็นอะไหล่บริการแยกต่างหาก การเปลี่ยนพัดลมเป็นการตอบสนองที่ถูกต้องต่อสัญญาณเตือนการระบายความร้อนบนโมดูลนี้ ก่อนที่จะพิจารณาถึงข้อผิดพลาดระดับบอร์ด
