| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2203-0675 |
A06B-6114-H211 SVM2-160/160i เป็นตัวแปรกระแสสูงสุดในตระกูลโมดูลเซอร์โวแกนคู่ Alpha-I SVM2 ของ FANUC ซึ่งเป็นโมดูลเซอร์โวแกนคู่ที่ใหญ่ที่สุดในซีรีส์ ai A16B-2203-0675 คือแผงจ่ายไฟ/สายไฟ ซึ่งได้รับการยืนยันโดยคู่มือการบำรุงรักษา FANUC B-65285EN/03
ตระกูล SVM2 ที่สมบูรณ์ยืนยันว่า A16B-2203-0675 ที่ด้านบนของช่วง:
| โมดูลไดรฟ์ | คณะกรรมการสายไฟ | กระแสสูงสุด |
|---|---|---|
| SVM2-80/80i (A06B-6114-H209) | A16B-2203-0673 | 80A + 80A |
| SVM2-80/160i (A06B-6114-H210) | A16B-2203-0674 | 80A + 160A |
| SVM2-160/160i (A06B-6114-H211) | A16B-2203-0675 | 160A + 160A |
| พารามิเตอร์ | ค่า |
|---|---|
| ไดรฟ์ที่เข้ากันได้ | A06B-6114-H211 (SVM2-160/160i) |
| การนับแกน | 2 (สองแกน) |
| กระแสสูงสุด | 160A ต่อแกน |
| จัดอันดับเอาท์พุท | 39A ต่อแกน (ต่อเนื่อง) |
| ทรานซิสเตอร์กำลัง | โมดูล 160A สองโมดูล |
| ความกว้างของโมดูล | 90มม |
| ระบายความร้อน | พัดลมภายใน+ภายนอก |
| อินเทอร์เฟซ | FSSB (ไฟเบอร์ออปติก) |
| คณะกรรมการควบคุม (คู่) | A20B-2100-0741 |
โมดูลเซอร์โว A06B-6114-H211 ประกอบด้วย PCB หลัก 2 ตัว:

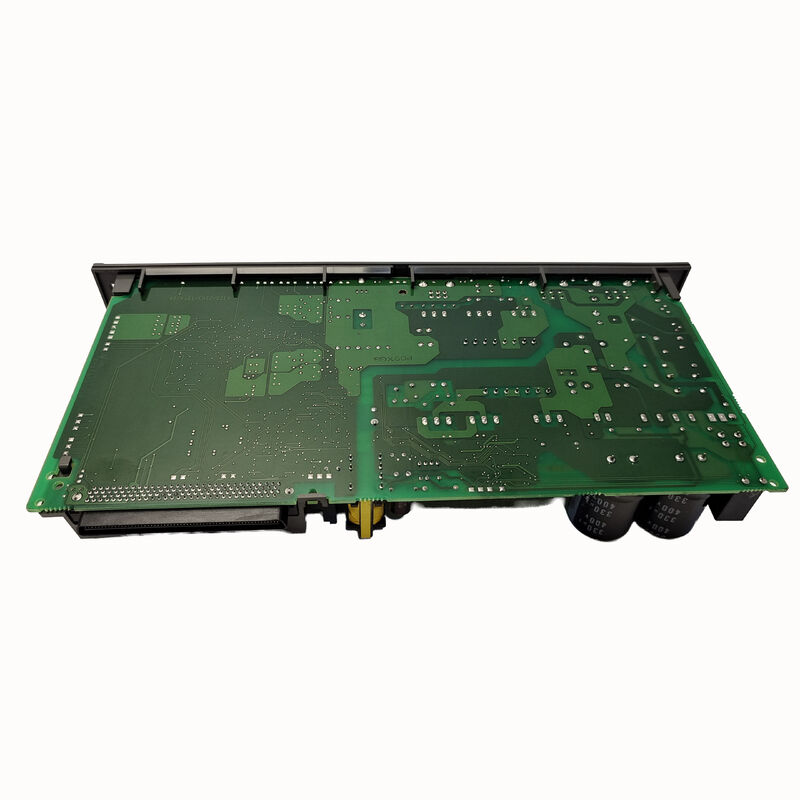

แผงจ่ายไฟ/สายไฟ (A16B-2203-0675 — ผลิตภัณฑ์นี้):ส่งสัญญาณไดรฟ์เกทจากการ์ดควบคุมไปยังโมดูลทรานซิสเตอร์ 160A IGBT ทั้งสองตัว ส่งกระแสตอบรับจากตัวต้านทานแบ่งกระแสไฟ และจัดเตรียมตัวเชื่อมต่ออินเทอร์เฟซภายนอกทั้งหมด — ตัวเชื่อมต่อไฟเบอร์ออปติก FSSB, สายตัวเข้ารหัสมอเตอร์ และ I/O สัญญาณ
การ์ดควบคุม FSSB (A20B-2100-0741):ดำเนินการลูปควบคุมความเร็วและกระแสสำหรับทั้งสองแกน สื่อสารกับ CNC ผ่านบัสอนุกรม FSSB และสร้างคำสั่ง PWM ที่แผงจ่ายไฟกำหนดเส้นทางไปยังทรานซิสเตอร์ IGBT
ความผิดปกติของบอร์ดจ่ายไฟ SVM2-160/160i:ระบบเซอร์โว FANUC Alpha-I พร้อมด้วยโมดูล 160/160i ทำให้เกิดข้อผิดพลาดในขั้นตอนกำลัง หลังจากตรวจสอบทรานซิสเตอร์ IGBT 160A และการ์ดควบคุมแล้ว แผงจ่ายไฟ A16B-2203-0675 จะถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนจะคืนค่าเส้นทางสัญญาณภายในของโมดูลเซอร์โว
การบำรุงรักษาเซอร์โวศูนย์เครื่องจักรขนาดใหญ่:โรงงานผลิตจะดูแลรักษาระบบเซอร์โวของศูนย์เครื่องจักรกลซีเอ็นซีสำหรับงานหนัก A16B-2203-0675 ถูกแทนที่ด้วยโดยเป็นส่วนหนึ่งของการยกเครื่องโมดูล SVM2-160/160i ที่ครอบคลุม
Q1: A16B-2203-0675 เป็นบอร์ดเดียวกับที่ใช้ใน A06B-6117-H211 หรือไม่?
A06B-6114-H211 และ A06B-6117-H211 เป็นทั้งโมดูล SVM2-160/160i แต่จากการแก้ไขซีรีส์ไดรฟ์ที่แตกต่างกัน — 6114 เป็นการออกแบบก่อนหน้านี้, 6117 เป็นการแก้ไขในภายหลัง A16B-2203-0675 ได้รับการยืนยันสำหรับทั้ง A06B-6114-H211 และ A06B-6117-H211 ตรวจสอบจากแผ่นป้ายของโมดูลที่ติดตั้งว่ารุ่นไดรฟ์ใดติดตั้งอยู่
คำถามที่ 2: เอาต์พุตพิกัดต่อเนื่อง 39A สัมพันธ์กับพิกัดทรานซิสเตอร์สูงสุด 160A อย่างไร
ระดับทรานซิสเตอร์ 160A คือกระแสสูงสุดทันทีที่ IGBT สามารถทนได้ เอาต์พุตต่อเนื่องพิกัด 39A คือกระแสไฟต่อเนื่องที่ไดรฟ์ได้รับการออกแบบเพื่อให้ทำงานเซอร์โวตามปกติโดยไม่มีความร้อนสูงเกินไป อัตราส่วนขนาดใหญ่ระหว่างจุดสูงสุด (160A) และต่อเนื่อง (39A) ให้พื้นที่เหนือสำหรับการโอเวอร์โหลดของเซอร์โว — จุดสูงสุดของการเร่งความเร็ว การหยุดฉุกเฉิน และภาวะชั่วคราวในการตัดหนัก — โดยไม่เกินกว่าพื้นที่ทำงานที่ปลอดภัยของทรานซิสเตอร์
คำถามที่ 3: รหัสสัญญาณเตือนของเซอร์โวใดที่ระบุถึงความผิดปกติของแผงจ่ายไฟและความผิดปกติของการ์ดควบคุมโดยเฉพาะ
โดยทั่วไปข้อบกพร่องของแผงจ่ายไฟจะทำให้เกิด: สัญญาณเตือนทรานซิสเตอร์ IGBT (กระแสเกิน, ไฟฟ้าลัดวงจร), ข้อบกพร่องของไดรฟ์เกต (โดยที่ทรานซิสเตอร์ไม่สลับอย่างถูกต้องเนื่องจากสัญญาณไดรฟ์หายไป) หรือความผิดปกติของกระแสป้อนกลับ ข้อบกพร่องของการ์ดควบคุมทำให้เกิดการแจ้งเตือนการสื่อสาร FSSB (สัญญาณเตือน SV 8 หรือ 9) หรือข้อผิดพลาดในการควบคุมความเร็ว/กระแส เมื่อแกนทั้งสองทำงานล้มเหลวพร้อมกันพร้อมกับสัญญาณเตือนเกี่ยวกับพลังงานและทรานซิสเตอร์ทดสอบว่าอยู่ในสภาพปกติ แผงจ่ายไฟ A16B-2203-0675 คือผู้ต้องสงสัยหลัก
คำถามที่ 4: การแทนที่ A16B-2203-0675 จำเป็นต้องป้อนพารามิเตอร์เซอร์โวใหม่หรือไม่
ไม่ พารามิเตอร์เซอร์โวอยู่ในหน่วยความจำพารามิเตอร์หลักของ CNC ไม่ใช่ใน PCB ของโมดูลเซอร์โว หลังจากติดตั้งแผงจ่ายไฟสำรองและประกอบโมดูลกลับคืนแล้ว CNC จะดาวน์โหลดพารามิเตอร์เซอร์โวระหว่างการเริ่มต้นการเปิดเครื่อง ตรวจสอบการตอบสนองของเซอร์โวที่ถูกต้องบนช่องทั้งสองแกนก่อนกลับสู่การผลิต
Q5: มีข้อควรระวังด้านความปลอดภัยอะไรบ้างก่อนที่จะเข้าถึง A16B-2203-0675 ภายในโมดูลเซอร์โว
ปิดเครื่องและล็อคแหล่งจ่ายไฟหลัก รอเวลาคายประจุที่ระบุไว้ในคู่มือการบำรุงรักษาเซอร์โวแอมพลิฟายเออร์ FANUC Alpha — โดยปกติจะใช้เวลาอย่างน้อย 5 นาที ตรวจสอบแรงดันไฟฟ้าบัส DC ต่ำกว่า 30V DC โดยใช้โวลต์มิเตอร์ที่ปรับเทียบแล้ว บัส DC SVM2-160/160i ทำงานที่ประมาณ 280V DC จากอินพุต AC 200V จัดการ A16B-2203-0675 ด้วยสายรัดข้อมือป้องกันไฟฟ้าสถิตบนพื้นผิวที่ปลอดภัยจาก ESD
