| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

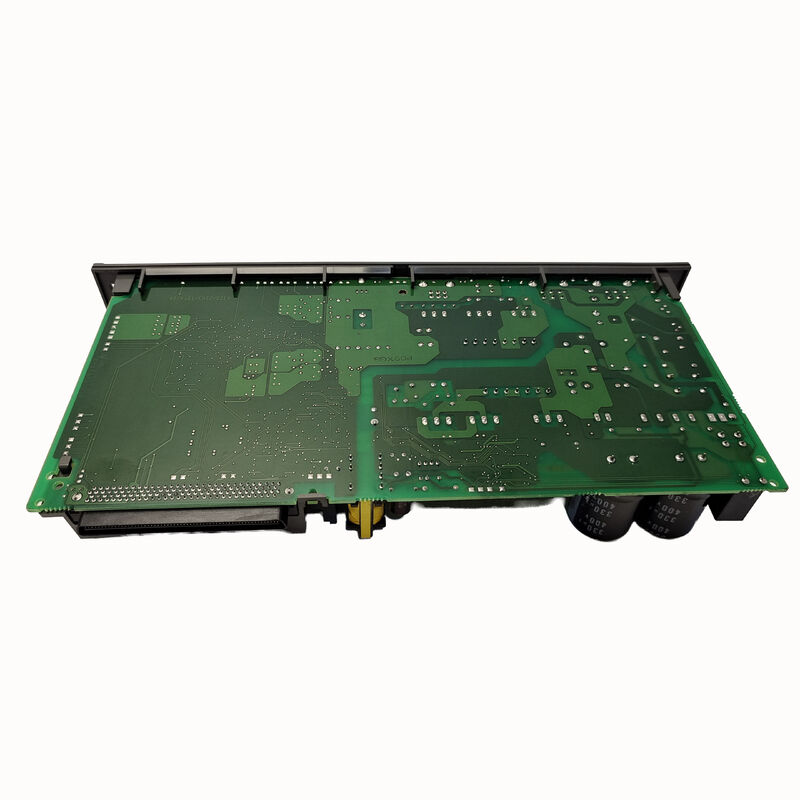

| หมายเลขรุ่น | A16B-2203-0674 |
คู่มือการบำรุงรักษา FANUC B-65285EN/03 ยืนยันว่า A16B-2203-0674 เป็นแผงสายไฟสำหรับ A06B-6114-H210 ซึ่งมีการกำหนด SVM2-80/160i นี่คือตัวแปรปัจจุบันแบบอสมมาตรของตระกูลไดรฟ์เซอร์โวแกนคู่ SVM2:
| ขับ | พีซีบี | แกนที่ 1 พีค | แกนที่ 2 พีค |
|---|---|---|---|
| SVM2-80/80i (A06B-6114-H209) | A16B-2203-0673 | 80เอ | 80เอ |
| SVM2-80/160i (A06B-6114-H210) | A16B-2203-0674 | 80เอ | 160A |
| SVM2-160/160i (A06B-6114-H211) | A16B-2203-0675 | 160A | 160A |
อัตรา 80A/160A แบบอสมมาตรของ SVM2-80/160i ทำให้เป็นตัวขับเคลื่อนที่ต้องการสำหรับเครื่องมือกล CNC ที่แกนสองแกนมีความต้องการพลังงานที่แตกต่างกันอย่างมาก ตัวอย่างเช่น แกน Z ที่มีภาระสูง (คอลัมน์หรือแกน ram) ที่จับคู่กับแกน Y ที่มีภาระต่ำกว่า หรือแกนป้อนตารางที่จับคู่กับแกนกำหนดตำแหน่งที่มีความแม่นยำ
| พารามิเตอร์ | ค่า |
|---|---|
| ไดรฟ์ที่เข้ากันได้ | A06B-6114-H210 (SVM2-80/160i) |
| การนับแกน | 2 (สองแกน) |
| กระแสพีคของแกน 1 | 80เอ |
| กระแสพีคของแกน 2 | 160A |
| แรงดันไฟฟ้าขาเข้า | คลาส 200V AC |
| อินเทอร์เฟซ | FSSB (ไฟเบอร์ออปติก) |
| ยืนยันการแก้ไขแล้ว | /07B |
แผงสายไฟ A16B-2203-0674 จะจัดการเส้นทางสัญญาณภายในสำหรับสถาปัตยกรรมแบบอสมมาตร 80/160i โดยเฉพาะ ช่องสองแกนมีขนาดโมดูลทรานซิสเตอร์ที่แตกต่างกัน ช่อง 160A ต้องใช้โมดูล IGBT ที่ใหญ่กว่าช่อง 80A และโครงร่าง PCB ของแผงสายไฟและขนาดตัวนำสะท้อนถึงระดับกระแสไฟที่แตกต่างกันเหล่านี้
แผงสายไฟเชื่อมต่อ:
SVM2-80/160i แผงสายไฟทำงานผิดปกติบนระบบแกนไม่สมมาตร:CNC ของ FANUC พร้อมไดรฟ์ SVM2-80/160i พัฒนาสัญญาณเตือนเซอร์โว หลังจากตรวจสอบการ์ดควบคุมและสเตจกำลังไฟแล้ว แผงสายไฟ A16B-2203-0674 จะถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนคืนค่าฟังก์ชันเซอร์โวแบบสองแกน
การระบุการแก้ไขโมดูลเซอร์โว /07B:การแก้ไขที่ยืนยันแล้ว /07B มีระบุไว้บนฉลากของกระดาน เมื่อทำการจัดหา ให้ยืนยันการแก้ไขจากฉลากของบอร์ดที่ติดตั้งเพื่อให้แน่ใจว่าสามารถเข้ากันได้กับการแก้ไขฮาร์ดแวร์โมดูลเซอร์โวเฉพาะ
คำถามที่ 1: A16B-2203-0674 (SVM2-80/160i) แตกต่างจาก A16B-2203-0673 (SVM2-80/80i) อย่างไร
ทั้งสองแบบเป็นแผงสายไฟสำหรับไดรฟ์แกนคู่ SVM2 ซีรีส์ A06B-6114 แต่สำหรับตัวแปรความจุปัจจุบันที่แตกต่างกัน A16B-2203-0673 รองรับ SVM2-80/80i (80A + 80A แกนเท่ากัน) A16B-2203-0674 รองรับ SVM2-80/160i (80A + 160A แบบอสมมาตร) บอร์ดนี้ไม่สามารถใช้แทนกันได้ — โครงร่าง PCB และขนาดตัวนำจะแตกต่างกันเพื่อรองรับขนาดโมดูลทรานซิสเตอร์ที่แตกต่างกันบนช่อง 160A
คำถามที่ 2: เหตุใดเครื่องจักรจึงใช้ไดรฟ์ 80A/160A แบบอสมมาตร แทนที่จะเป็นคู่ที่ตรงกัน
SVM2-80/160i เป็นตัวเลือกที่เหมาะสมที่สุดเมื่อแกนสองแกนในตำแหน่งตู้เดียวกันมีความต้องการพลังงานที่แตกต่างกันอย่างมาก การใช้ไดรฟ์แบบอสมมาตรปรับขนาดระยะกำลังสำหรับแต่ละแกนได้อย่างถูกต้อง หลีกเลี่ยงต้นทุนและการสร้างความร้อนจากการระบุแกนที่เบากว่าด้วยความจุ 160A มากเกินไป ขณะเดียวกันก็ทำให้แกนที่หนักกว่านั้นมีพื้นที่ส่วนหัวในปัจจุบันเพียงพอ
คำถามที่ 3: A16B-2203-0674 ทำงานร่วมกับการ์ดควบคุม FSSB เดียวกันกับ A16B-2203-0673 ได้หรือไม่
ใช่. ทั้ง SVM2-80/80i และ SVM2-80/160i ใช้การ์ดควบคุมตระกูล FSSB เดียวกัน (A16B-2100-074x หรือ A16B-2101-004x) การ์ดควบคุมจัดการอัลกอริธึมเซอร์โวดิจิทัลและการสื่อสาร FSSB เหมือนกันสำหรับพิกัดไดรฟ์ทั้งสอง - มีเพียงแผงสายไฟเท่านั้นที่แตกต่างกันเพื่อรองรับฮาร์ดแวร์ระดับกำลังที่แตกต่างกัน
คำถามที่ 4: มีข้อควรระวังด้านความปลอดภัยอะไรบ้างเมื่อเปลี่ยน A16B-2203-0674 ภายในโมดูลเซอร์โว
ปิดและล็อคแหล่งจ่ายไฟหลัก ตรวจสอบว่าบัส DC SVM2-80/160i คายประจุต่ำกว่า 30V โดยใช้โวลต์มิเตอร์ DC ที่ปรับเทียบแล้ว ก่อนที่จะเปิดโมดูล SVM ระดับ 200V ทำงานโดยใช้บัส DC ประมาณ 280V — แรงดันไฟฟ้านี้ยังคงมีอยู่หลังจากการถอดแหล่งจ่ายไฟหลัก จับแผงสำหรับเปลี่ยนทดแทนด้วยสายรัดข้อมือป้องกันไฟฟ้าสถิตบนพื้นผิวที่ปลอดภัยจาก ESD
คำถามที่ 5: ฉันจะยืนยันได้อย่างไรว่า A16B-2203-0674 เป็นแผงสายไฟที่ถูกต้องสำหรับ SVM2-80/160i ของฉัน
ป้ายชื่อด้านหน้าของโมดูลขับเคลื่อนแสดงหมายเลขรุ่น A06B-6114-H210 (ข้อมูลจำเพาะการสั่งซื้อ) หรือ A06B-6114-C210 (ข้อมูลจำเพาะยูนิต) สำหรับ SVM2-80/160i คู่มือการบำรุงรักษา FANUC B-65285EN/03 ยืนยันว่า A16B-2203-0674 เป็นการกำหนดแผงสายไฟ นอกจากนี้ ตรวจสอบหมายเลขชิ้นส่วนจากฉลากบนบอร์ดที่ติดตั้งก่อนสั่งเปลี่ยน
