แผงวงจรซีเอ็นซี
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2203-0671 |

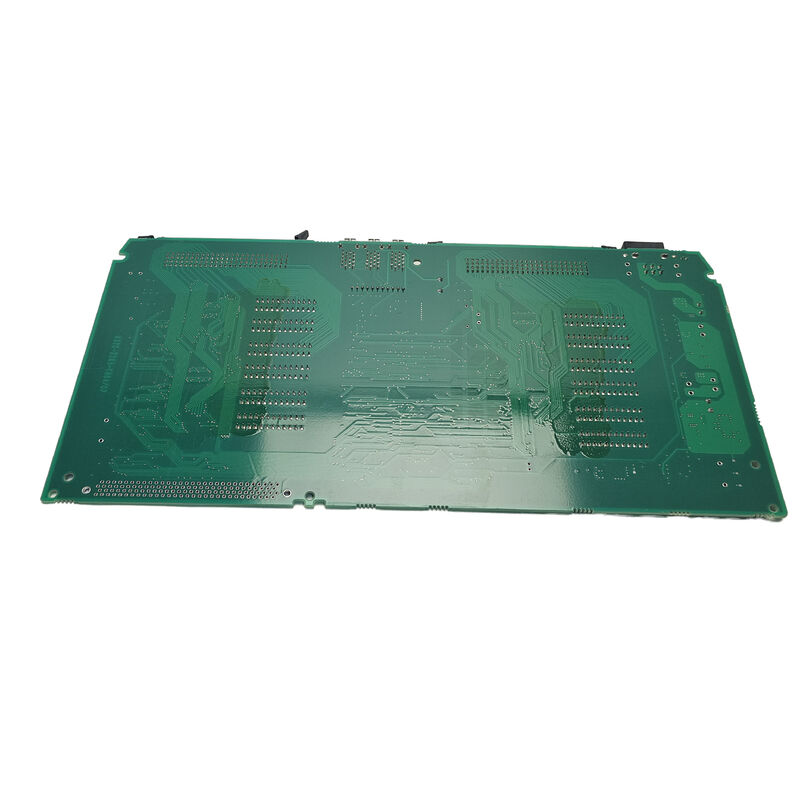

A16B-2203-0671 เป็นส่วนหนึ่งของสาย A16B-2203-067x วงการที่ได้รับการยืนยันของบอร์ดสายไฟสําหรับ FANUC ของ Alpha-I ซีรี่ย์ servo โมดูล (A06B-6114 ซีรีย์)คู่มือการบํารุงรักษาของ FANUC B-65285EN/03 ยืนยันว่าช่วงนี้ครอบคลุมแผ่นสายไฟสําหรับ Alpha-I SVM (Servo Module) ไดรฟ์สองแกนและหลายแกน:
| บอร์ดสายไฟ | หน่วยขับขี่ | รุ่นเซอร์โว |
|---|---|---|
| A16B-2203-0671 | A06B-6114 ซีรี่ย์ | ครอบครัว 067x |
| A16B-2203-0673 | A06B-6114-H209 | SVM2-80/80i |
| A16B-2203-0674 | A06B-6114-H210 | SVM2-80/160i |
| A16B-2203-0675 | A06B-6114-H211 | SVM2-160/160i |
A16B-2203-0671 ในตําแหน่งที่มีหมายเลขต่ําสุดของครอบครัวนี้ให้บริการ SVM drive variant ที่กําหนดไว้ภายในช่วง A06B-6114 Alpha-I servo module
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-2203-0671 |
| ซีรี่ย์ | A16B-2203 |
| ระยะทาง | 067x (ครอบครัวแผ่นสายไฟอัลฟา-I SVM) |
| สาเหตุ | ญี่ปุ่น |
| การใช้งาน | A06B-6114 การขับเคลื่อน servo Alpha-I |
ในสถาปัตยกรรม FANUC Alpha-I SVM, บอร์ดสายไฟ (A16B-2203-067x) ทําหน้าที่เป็น PCB การนําสัญญาณภายในและอินเตอร์เฟซภายในห้องโครงการโมดูลเซอร์โว มันเชื่อมต่อ:
ระดับพลังงานต่อบัตรควบคุม:เส้นทางสัญญาณระหว่างโมดูลทรานซิสเตอร์พลังงาน IGBT และการ์ดควบคุม FSSB (Fiber-optic Servo Serial Bus) porter ขนสัญญาณการขับเคลื่อนประตู, การตอบสนองกระแสปัจจุบัน และสัญญาณป้องกัน
เครื่องเชื่อมต่ออินเตอร์เฟซภายนอก:ตําแหน่งเครื่องเชื่อมต่อภายนอกของเครื่องขับเคลื่อน (CNC FSSB) สําหรับการเชื่อมต่อไฟเบอร์ออปติก (fibre-optic connection) คาเบลการตอบสนองของโคเดอร์ (encoder) และสัญญาณ I/O (I/O signals)
วงจรป้องกันและติดตาม:สัญญาณการป้องกันความร้อนจากโมดูลทรานซิสเตอร์พลังงานและวงจรติดตามบัส DC เชื่อมต่อผ่านบอร์ดสายไฟกับโลจิกการป้องกันของการ์ดควบคุม
A06B-6114 ความผิดพลาดในแผ่นสายไฟของโมดูลเซอร์โว:โมดูลเซอร์โว FANUC Alpha-I SVM พัฒนาอาการผิดปกติของสัญญาณภายใน ✓ การทํางานของปัสดุพลังงานและการควบคุมการ์ดที่ถูกต้อง แต่การผิดปกติของสัญญาณระหว่างบอร์ด. บอร์ดสายไฟ A16B-2203-0671 ถูกระบุการทดแทนซ่อมแซมสัญญาณที่ถูกต้องภายในโมดูล servo.
การซ่อมแซมเซอร์โวโมเดล:โมดูล FANUC Alpha-I รับการบํารุงรักษาภายในอย่างครบถ้วน บอร์ดสายไฟ A16B-2203-0671 ถูกเปลี่ยนเป็นส่วนหนึ่งของการต่ออายุชุด PCB ภายใน
Q1: ผมยืนยันได้อย่างไรว่า A16B-2203-0671 เป็นแผ่นสายไฟสําหรับโมดูลเซอร์โว Alpha-I ของผม?
อ่านหมายเลขชิ้นส่วนจากสัญลักษณ์ของบอร์ดที่ติดตั้งภายในโมดูลเซอร์โว หากมันอ่าน A16B-2203-0671, นี่คือการทดแทนที่ยืนยันอ้างอิงข้ามกับเบอร์รุ่นของโมเดลเซอร์โว (บนป้ายชื่อด้านหน้าของเครื่องขับเคลื่อน) และตารางการจัดตั้ง PCB ของคู่มือการบํารุงรักษา FANUC Alpha servo amplifier.
Q2: บอร์ดสายไฟ (A16B-2203-0671) เหมือนกับบัตรควบคุม (A16B-2100-074x) ไหม?
ไม่. Alpha-I SVM ประกอบด้วย PCB หลายชิ้นที่มีฟังก์ชันที่แตกต่างกัน. บอร์ดสาย (A16B-2203-067x) จัดการทางสัญญาณภายในและอินเตอร์เฟซเครื่องเชื่อมภายนอกการ์ดควบคุม FSSB (A16B-2100-074x หรือ A16B-2101-004x) จัดการสื่อสาร CNC, ลุปความเร็ว, และอัลการิทึมควบคุม servo ทั้งคู่ต้องทํางานอย่างถูกต้องเพื่อให้ servo module ทํางานได้
Q3: มีมาตรการป้องกันความปลอดภัยอะไรบ้าง ก่อนที่จะเข้าถึงแผ่นสายไฟภายในโมดูลเซอร์โว Alpha-I?
ปิดระบบ CNC และระบบเซอร์โวทั้งหมดคอนเดเซนเตอร์บัสซีซีของโมดุลเซอร์โวยังคงความดันสูงอันตรายหลังจากการถอดพลังงานจากสายไฟฟ้า ✓ ตรวจสอบว่าบัสซีซีได้ปล่อยไฟต่ํากว่า 30V DC โดยใช้วอลท์เมตรที่ปรับขนาด ก่อนเปิดโมดุล.ปฏิบัติตามขั้นตอนความปลอดภัยในคู่มือการบํารุงรักษา FANUC servo amplifier
Q4: การเปลี่ยน A16B-2203-0671 ต้องการการเปลี่ยนแปลงปริมาตรการเซอร์โว?
เปล่า ปริมาตรของเซอร์โว อยู่ในความทรงจําหลักของเซอร์โน่ หลังจากติดตั้งแผ่นสายไฟสํารองและประกอบใหม่CNC ดาวน์โหลดปริมาตรการ servo ไปยังโมดูลระหว่างการเริ่มต้นการเปิด. ตรวจสอบการตอบสนองของ servo ที่ถูกต้องบนแกนที่เชื่อมต่อทั้งหมด ก่อนที่จะกลับไปผลิต
