| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2203-0662 |
FANUC αis SVM1-160i (A06B-6114-H106) แสดงถึงพิกัดกระแสไฟสูงสุดเป็นอันดับสองในกลุ่มเครื่องขยายเสียงเซอร์โวแกนเดียว αis — เอาต์พุตเซอร์โวสูงสุด 160A สำหรับการขับเซอร์โวมอเตอร์เฟรมขนาดใหญ่บนแกนเครื่องมือกลหนัก
สำหรับบริบท ช่วง αis SVM1 ที่สมบูรณ์จะปรับขนาดตั้งแต่ SVM1-20i (20A) ถึง SVM1-360i (360A) 160A ของ SVM1-160i จัดวางไว้ในพื้นที่ใช้งานหนัก เครื่องจักรที่เลือกโมดูลนี้ประกอบด้วย:
เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนขนาดใหญ่:แกน X และ Y ที่มีมวลโต๊ะมาก ต้องใช้แรงบิดสูงสุดสูงเพื่อการเร่งความเร็วในการหมุนอย่างรวดเร็ว
โต๊ะหมุนสำหรับงานหนัก:ระบบกำหนดตำแหน่งสำหรับเครื่องเปลี่ยนพาเลทขนาดใหญ่หรืออุปกรณ์จับยึดแบบหลายหน้า ซึ่งมวลการประกอบพาเลทต้องการกระแสเซอร์โวสูงอย่างต่อเนื่อง
แกนเครื่องบดขนาดใหญ่:ในกรณีที่การวางตำแหน่งที่แม่นยำภายใต้แรงบดที่มีนัยสำคัญต้องใช้ทั้งกระแสสูงและความแข็งของเซอร์โวสูง

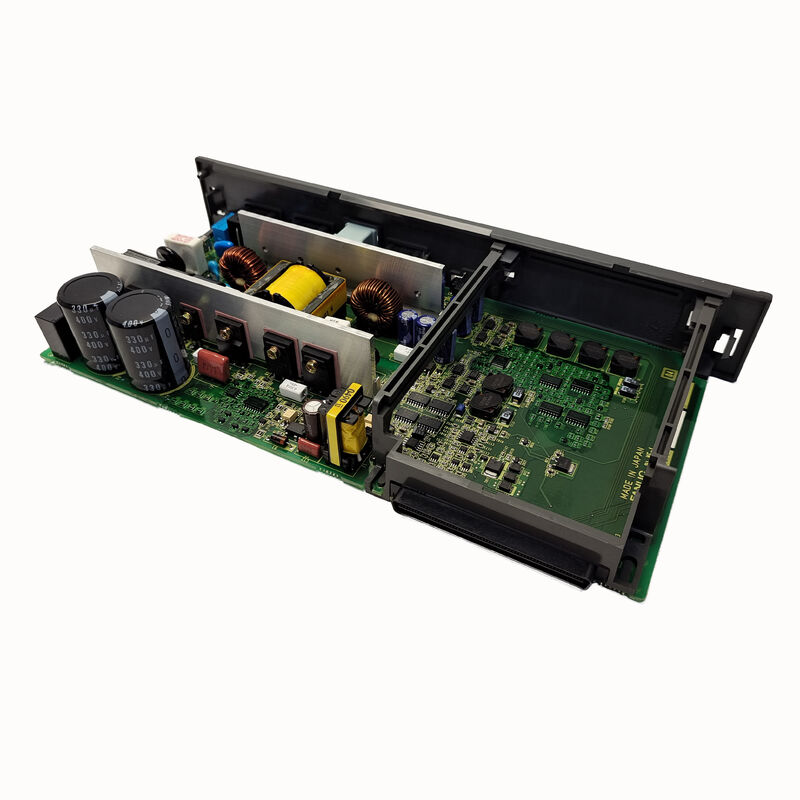

A16B-2203-0662 เป็นแผงสายไฟสำหรับโมดูล 160A นี้ ซึ่งให้ฮาร์ดแวร์การเชื่อมต่อกระแสไฟสูงทั้งหมดภายในตัวเครื่อง SVM1-160i
| พารามิเตอร์ | ค่า |
|---|---|
| โมดูลที่เข้ากันได้ | SVM1-160i (A06B-6114-H106) |
| กระแสสูงสุด | 160A |
| แรงดันไฟฟ้าขาเข้า | 200VAC (3 เฟส) |
| ควบคุม PCB | A20B-2100-0740 |
| ซีรีย์ไดรฟ์ | αคือ SVM1 (A06B-6114) |
| บทบาทของคณะกรรมการ | กระดานสายไฟ |
พิกัดกระแสแต่ละอันในช่วง αis SVM1 ใช้แผงสายไฟเฉพาะ ในขณะที่ PCB ควบคุมอาจใช้ร่วมกันระหว่างพิกัด:
| คณะกรรมการสายไฟ | รุ่น SVM1 | หมายเลขคำสั่งซื้อ | กระแสสูงสุด | ควบคุม PCB |
|---|---|---|---|---|
| A16B-2203-0691 | SVM1-20i | A06B-6114-H103 | 20เอ | — |
| A16B-2203-0660 | SVM1-40i | A06B-6114-H104 | 40เอ | — |
| A16B-2203-0661 | SVM1-80i | A06B-6114-H105 | 80เอ | — |
| A16B-2203-0662 | SVM1-160i | A06B-6114-H106 | 160A | A20B-2100-0740 |
| A16B-2203-0625 | SVM1-360i | A06B-6114-H109 | 360A | A20B-2100-0830 |
ระดับ 160A ของ SVM1-160i ต้องใช้อุปกรณ์ IGBT ตัวนำบัส และเซ็นเซอร์กระแสไฟฟ้าที่มีขนาดใหญ่กว่าเซ็นเซอร์ในโมดูล 40A หรือ 80A ซึ่งเป็นเหตุผลว่าทำไมแผงสายไฟ (A16B-2203-0662) จึงมีหมายเลขชิ้นส่วนที่แตกต่างจากพี่น้องที่มีกระแสไฟฟ้าต่ำกว่า
SVM1-160i ข้อผิดพลาดของบอร์ดสายไฟเซอร์โว:โมดูล FANUC αis SVM1-160i (A06B-6114-H106) พัฒนาข้อผิดพลาดที่ติดตามไปยังแผงสายไฟ — ความล้มเหลวในการเชื่อมต่อเกต IGBT ที่ขัดจังหวะเอาท์พุตของไดรฟ์ในเฟสเดียว มีการเปลี่ยน A16B-2203-0662 เพื่อคืนค่าเอาต์พุตเซอร์โวสามเฟสที่ถูกต้อง
การบำรุงรักษาเซอร์โวไดรฟ์แกนหนัก:โมดูลเซอร์โวแกน X หนักของศูนย์เครื่องจักรกลแนวนอนขนาดใหญ่ได้รับการบำรุงรักษาตามกำหนดเวลา แผงสายไฟ A16B-2203-0662 ถูกแทนที่ด้วยแผงควบคุม A20B-2100-0740 เป็นการต่ออายุชุดบอร์ดภายในทั้งหมด
คำถามที่ 1: A16B-2203-0662 เป็นข้อมูลเฉพาะสำหรับ SVM1-160i หรือไม่ หรือครอบคลุมการจัดอันดับ αis SVM1 อื่นๆ หรือไม่
A16B-2203-0662 เป็นบอร์ดสายไฟเฉพาะสำหรับ SVM1-160i (A06B-6114-H106) เท่านั้น คู่มือการบำรุงรักษา FANUC αis (B-65285EN/03) ยืนยันว่าแต่ละพิกัดปัจจุบันใช้แผงสายไฟของตัวเอง — 0660 สำหรับ 40i, 0661 สำหรับ 80i, 0662 สำหรับ 160i, 0625 สำหรับ 360i บอร์ดเหล่านี้ไม่สามารถใช้แทนกันระหว่างการจัดอันดับได้
คำถามที่ 2: PCB ควบคุมที่จับคู่กับ A16B-2203-0662 คืออะไร
คู่มือการบำรุงรักษา FANUC αis ยืนยันว่า: SVM1-160i (A06B-6114-H106) ใช้แผงสายไฟA16B-2203-0662และควบคุม PCBA20B-2100-0740. A20B-2100-0740 ใช้ร่วมกันได้กับทั้ง SVM1-160i โดยให้การควบคุมกระแส HRV และอินเทอร์เฟซ FSSB สำหรับโมดูล 160A นี้
คำถามที่ 3: มีความปลอดภัยในการคายประจุใดบ้างก่อนที่จะเข้าถึง A16B-2203-0662 ภายใน SVM1-160i
SVM1-160i มีตัวเก็บประจุขนาดใหญ่กว่ารุ่น SVM1 ที่เล็กกว่า เนื่องจากมีพิกัดกำลังสูงกว่า พลังงานมากขึ้นจะถูกเก็บไว้ในบัส DC ที่แรงดันไฟฟ้าบัสเดียวกัน ปฏิบัติตามระยะเวลารอการคายประจุที่กำหนดไว้ในคู่มือการบำรุงรักษาของ FANUC และตรวจสอบด้วยโวลต์มิเตอร์ DC ที่ปรับเทียบแล้วก่อนที่จะเปิดตัวเรือนโมดูล
คำถามที่ 4: การเปลี่ยน A16B-2203-0662 จำเป็นต้องป้อนพารามิเตอร์แกนเซอร์โวใหม่หรือไม่
ไม่ พารามิเตอร์เซอร์โว (ID มอเตอร์, ประเภทตัวเข้ารหัส, อัตราขยาย, ขีดจำกัดกระแส) อยู่ในหน่วยความจำพารามิเตอร์หลักของ CNC การเปลี่ยนแผงสายไฟจะไม่ส่งผลต่อพารามิเตอร์ที่เก็บไว้ หลังจากเปลี่ยนชิ้นส่วนและกู้คืนโมดูลแล้ว CNC จะสร้างการสื่อสารเซอร์โว FSSB ขึ้นมาใหม่ และใช้พารามิเตอร์ที่มีอยู่สำหรับแกน 160A
คำถามที่ 5: A16B-2203-0662 ใช้ในซีรีส์ αis เท่านั้น หรือใช้ซีรีส์ αi มาตรฐาน (ไม่ใช่ S) ด้วยหรือไม่
A16B-2203-0662 ได้รับการยืนยันแล้วสำหรับซีรีส์ αis SVM1-160i (A06B-6114-H106) ซีรีส์ αi SVM1 มาตรฐาน (A06B-6096-H105 สำหรับ SVM1-80 ที่ 80A เป็น SVM1 มาตรฐานที่ใหญ่ที่สุด) มีสูงสุดที่ 80A — ไม่มี αi SVM1-160i มาตรฐาน การกำหนด 160i นั้นมีเฉพาะในซีรีส์ที่ได้รับการปรับปรุงของ α เท่านั้น ดังนั้น A16B-2203-0662 จึงมีความจำเพาะต่อ α
