| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2203-0661 |

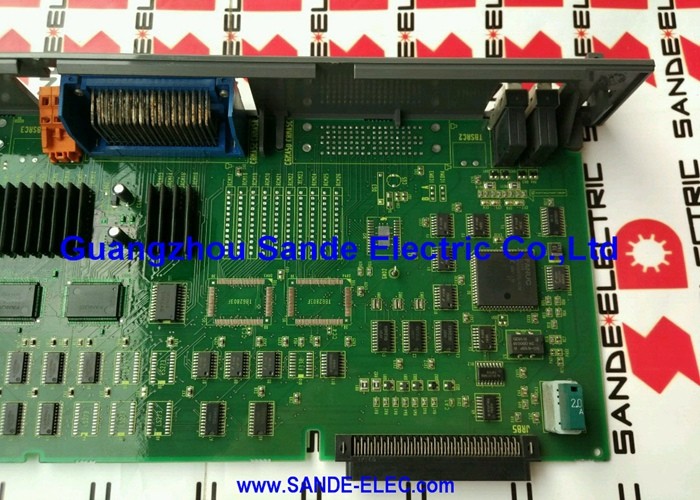

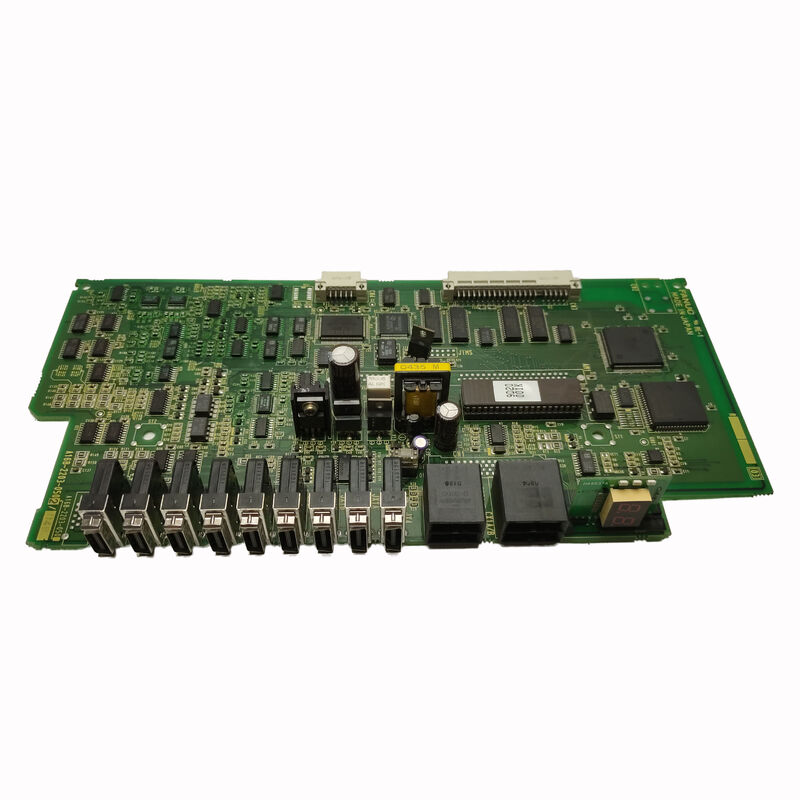

FANUC A16B-2203-0661 เป็นแผงวงจรเพาเวอร์ซัพพลายจากตระกูลแผงวงจร A16B-2203 ของ FANUC — ซีรีส์ที่ครอบคลุมทั้งแผงควบคุมการทำงาน (แผงวงจรจอภาพ, แผงขยายแกน, อินเทอร์เฟซการสื่อสาร) และแผงจ่ายไฟสำหรับกลุ่มผลิตภัณฑ์ CNC และ Robot Controller ของ FANUC
แผงจ่ายไฟมีบทบาทพื้นฐานในสถาปัตยกรรมไฟฟ้าของคอนโทรลเลอร์: แผงวงจรอื่นๆ ทั้งหมดในระบบ — CPU, อินเทอร์เฟซเซอร์โว, แผงวงจร I/O, การเชื่อมต่อแผงควบคุม — ต้องอาศัยเพาเวอร์ซัพพลายเพื่อจ่ายแรงดันไฟฟ้า DC ที่เสถียรและได้รับการควบคุมอย่างถูกต้องภายในค่าความคลาดเคลื่อนที่กำหนด
การออกแบบเพาเวอร์ซัพพลายของ FANUC จะแปลงแหล่งจ่ายไฟ AC ที่เข้ามา (โดยทั่วไปคือ 200–240VAC ในเครื่องจักรที่ใช้คอนโทรลเลอร์ FANUC เป็นส่วนใหญ่) ผ่านโครงสร้างวงจรแปลงสัญญาณแบบสวิตชิ่งที่ควบคุม เพื่อสร้างแรงดันไฟฟ้า DC หลายระดับที่จำเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์ของระบบ
แนวทางวงจรแปลงสัญญาณแบบสวิตชิ่ง — แทนที่จะใช้วงจรควบคุมแบบเชิงเส้นแบบเก่า — ให้ประสิทธิภาพสูง (PSU สร้างความร้อนสูญเปล่าน้อยลงสำหรับกำลังขับที่กำหนด), ความทนทานต่อแรงดันไฟฟ้าอินพุตที่กว้าง (ระบบยังคงเสถียรตลอดช่วงแรงดันไฟฟ้า AC สากลโดยไม่ต้องปรับแรงดันไฟฟ้าด้วยตนเอง), และการตอบสนองที่รวดเร็วต่อการเปลี่ยนแปลงโหลดชั่วคราว (วงจรควบคุมของตัวแปลงจะปรับรอบการทำงานของสวิตช์ภายในไมโครวินาทีเมื่อโมดูลใหม่ดึงกระแสไฟฟ้า ป้องกันแรงดันตกที่อาจทำให้เกิดข้อผิดพลาดทางตรรกะในวงจรควบคุม)
ตำแหน่งของ A16B-2203-0661 ภายในคอนโทรลเลอร์ — ไม่ว่าจะเป็นแผง PSU แบบสแตนด์อโลนหรือรวมอยู่ในชุดแผงหลัง — เป็นไปตามแนวทางการติดตั้งทางกายภาพมาตรฐานของ FANUC สำหรับรุ่นนั้นๆ
เช่นเดียวกับแผงจ่ายไฟ A16B-2203 อื่นๆ (โดยเฉพาะรุ่น -0370 สำหรับ R-J3iB และรุ่น -0910 สำหรับคอนโทรลเลอร์ R-30iB/R-30iB), รุ่น -0661 ถูกออกแบบมาเพื่อจ่ายกำลังขับเต็มพิกัดอย่างต่อเนื่องภายในสภาพแวดล้อมความร้อนของคอนโทรลเลอร์ พร้อมวงจรป้องกันที่ตอบสนองต่อสภาวะโอเวอร์โหลด, แรงดันเกิน, และอุณหภูมิเกินก่อนที่จะเกิดความเสียหายใดๆ
| พารามิเตอร์ | ค่า |
|---|---|
| ฟังก์ชัน | แผงวงจรเพาเวอร์ซัพพลาย |
| ซีรีส์ | A16B-2203 |
| แรงดันเอาต์พุต | DC หลายระดับ (โดยทั่วไป 5V, ±15V, 24V) |
| อินพุต | 200–240VAC |
| การป้องกัน | OVP, OCP, OTP |
| แหล่งกำเนิด | ญี่ปุ่น |
ในลำดับชั้นของการบำรุงรักษาคอนโทรลเลอร์ CNC และ Robot, แผงจ่ายไฟจะอยู่สูงสุดในอันดับความสำคัญ แผงจ่ายไฟที่เสียจะทำให้คอนโทรลเลอร์ทั้งหมดหยุดทำงานโดยสิ้นเชิง — ไม่มีการประมวลผล CPU, ไม่มีการควบคุมเซอร์โว, ไม่มีการตอบสนองของแผงควบคุม
แผงวงจร, โมดูล, และวงจรที่อยู่ปลายน้ำทั้งหมดได้รับผลกระทบเท่าเทียมกัน เพราะทั้งหมดใช้แหล่งจ่ายไฟเดียวกัน
สิ่งนี้ทำให้แผงจ่ายไฟเป็นแผงวงจรที่สำคัญที่สุดในระบบ (เพราะทุกอย่างอื่นขึ้นอยู่กับมัน) และในทางปฏิบัติ เป็นหนึ่งในแผงวงจรที่ต้องเปลี่ยนบ่อยที่สุด เพราะต้องทนต่อสภาวะที่เร่งการสึกหรอของส่วนประกอบ
กลไกการสึกหรอหลักคือการหมุนเวียนความร้อนของตัวเก็บประจุอิเล็กโทรไลต์
ตัวเก็บประจุอิเล็กโทรไลต์เป็นส่วนสำคัญของวงจรเพาเวอร์ซัพพลาย — มันเก็บพลังงานระหว่างรอบการสวิตช์ของตัวแปลง, กรองสัญญาณรบกวนของแรงดันเอาต์พุต, และรักษาแรงดันไฟฟ้าให้เสถียรระหว่างการเปลี่ยนแปลงโหลดชั่วคราว
มันมีอิเล็กโทรไลต์ที่เป็นของเหลวซึ่งจำเป็นต่อความจุและ ESR (ความต้านทานอนุกรมเทียบเท่า) และอิเล็กโทรไลต์นี้จะระเหยไปอย่างช้าๆ เมื่อเวลาผ่านไป โดยเฉพาะอย่างยิ่งที่อุณหภูมิสูง
เมื่ออิเล็กโทรไลต์ลดลง ความจุจะลดลงและ ESR จะเพิ่มขึ้น — นำไปสู่สัญญาณรบกวนแรงดันเอาต์พุตที่เพิ่มขึ้น, การตอบสนองต่อการเปลี่ยนแปลงชั่วคราวที่แย่ลง, และในที่สุดก็เกิดความไม่เสถียรหรือความล้มเหลวโดยสมบูรณ์ของเอาต์พุตที่ควบคุม
อัตราการระเหยของอิเล็กโทรไลต์ขึ้นอยู่กับอุณหภูมิอย่างมาก: ทุกๆ การเพิ่มขึ้นของอุณหภูมิการทำงาน 10°C เหนืออุณหภูมิที่กำหนดของตัวเก็บประจุ อายุการใช้งานจะลดลงประมาณครึ่งหนึ่ง
คอนโทรลเลอร์ CNC และ Robot ที่ติดตั้งในสภาพแวดล้อมการผลิตที่ไม่มีเครื่องปรับอากาศ, หรือในตู้ที่มีการไหลเวียนอากาศไม่เพียงพอ, อาจมีอายุการใช้งานของตัวเก็บประจุที่เสื่อมเร็วขึ้น
เพาเวอร์ซัพพลายที่ให้บริการที่เชื่อถือได้ 15–20 ปีในสภาพแวดล้อมที่เย็นและควบคุมอุณหภูมิ อาจแสดงอาการของตัวเก็บประจุขัดข้องใน 8–10 ปีในสภาพแวดล้อมโรงงานที่ร้อน
ความล้มเหลวของเพาเวอร์ซัพพลายจะแสดงอาการที่จำเพาะซึ่งสะท้อนถึงลักษณะของความล้มเหลว:
การสูญเสียพลังงานควบคุมโดยสมบูรณ์: คอนโทรลเลอร์ไม่เปิดเครื่องเลยเมื่อจ่ายไฟหลักเข้าไป ไฟแสดงสถานะทั้งหมดดับ, แผงควบคุมมืด, และพัดลมระบายความร้อนไม่ทำงาน นี่แสดงถึงความล้มเหลวของ PSU โดยสมบูรณ์ — โดยทั่วไปคือทรานซิสเตอร์สวิตชิ่งหลักเสีย, ฟิวส์หลักขาด, หรือความล้มเหลวร้ายแรงในวงจรเรียงกระแสอินพุต
ความล้มเหลวโดยสมบูรณ์มักเกิดขึ้นอย่างกะทันหัน บางครั้งอาจเกิดขึ้นหลังจากการกระชากของแรงดันไฟฟ้าหรือเหตุการณ์กระแสไหลเข้า
ระบบไม่เสถียรพร้อมสัญญาณเตือนเป็นระยะ: คอนโทรลเลอร์ทำงานแต่สร้างสัญญาณเตือนแบบสุ่มที่ไม่สัมพันธ์กับฟังก์ชันเครื่องจักรใดๆ, หายไปเมื่อรีบูตเครื่อง, และกลับมาเกิดซ้ำอย่างคาดเดาไม่ได้
นี่คือลักษณะคลาสสิกของการเสื่อมสภาพของตัวเก็บประจุตามอายุ — แรงดันเอาต์พุตของ PSU อยู่ในข้อกำหนดเมื่อโหลดเบาและอุณหภูมิห้อง แต่จะลดลงต่ำกว่าข้อกำหนดเมื่อโหลดเต็มที่หรือที่อุณหภูมิตู้สูง
วงจรตรรกะดิจิทัลในโมดูล CNC มีความไวต่อแรงดันไฟฟ้า — แม้แต่การลดลง 5% ของแรงดัน +5V ก็อาจทำให้เกิดข้อผิดพลาดทางตรรกะที่แสดงออกมาเป็นสัญญาณเตือนระบบหรือการทำงานของโปรแกรมที่ผิดปกติ
สัญญาณเตือนอุณหภูมิเกิน: วงจรป้องกันความร้อนของ PSU ตรวจพบว่าทรานซิสเตอร์สวิตชิ่งหรือหม้อแปลงเกินอุณหภูมิที่ปลอดภัยและปิดการทำงานของแหล่งจ่ายไฟ
นี่อาจบ่งชี้ถึงพัดลมระบายความร้อนภายในตู้เสีย, เส้นทางการระบายอากาศถูกปิดกั้น, หรือ — บนแผงวงจรเอง — การกระจายพลังงานที่เพิ่มขึ้นเนื่องจากส่วนประกอบที่เสื่อมสภาพซึ่งสร้างความร้อนมากกว่าปกติเพื่อรักษาพลังงานเอาต์พุตเท่าเดิม
แรงดันเอาต์พุตหนึ่งระดับเสีย: คอนโทรลเลอร์เปิดเครื่องบางส่วน — บางฟังก์ชันทำงาน บางฟังก์ชันไม่ทำงาน
แรงดัน +5V อาจยังดีอยู่ (CPU และตรรกะทำงาน) ในขณะที่แรงดัน +24V หายไป (แผงวงจร I/O และวงจรรีเลย์ไม่ตอบสนอง)
ความล้มเหลวแบบเลือกนี้ชี้ไปยังส่วนเฉพาะของวงจรเพาเวอร์ซัพพลาย และโดยทั่วไปสามารถซ่อมแซมได้ในระดับส่วนประกอบ
อายุการใช้งานของ A16B-2203-0661 สามารถยืดอายุได้ด้วยการปฏิบัติการบำรุงรักษาเชิงรุก:
การเปลี่ยนตัวเก็บประจุตามกำหนด — การเปลี่ยนตัวเก็บประจุอิเล็กโทรไลต์ทั้งหมดของ PSU โดยใช้ส่วนประกอบใหม่ที่ได้รับการจัดอันดับสำหรับอุณหภูมิการทำงาน — เป็นการดำเนินการเชิงป้องกันที่มีประสิทธิภาพที่สุด ศูนย์ซ่อม FANUC เฉพาะทางส่วนใหญ่รวมการเปลี่ยนตัวเก็บประจุเป็นส่วนมาตรฐานของการปรับปรุง PSU โดยไม่คำนึงถึงอาการที่แสดง
การดำเนินการนี้เชิงรุกทุกๆ 10 ปี (หรือเร็วกว่านั้นในสภาพแวดล้อมที่ร้อน) จะช่วยขจัดโหมดความล้มเหลวที่พบบ่อยที่สุดก่อนที่จะทำให้เกิดการหยุดทำงานโดยไม่ได้วางแผน
การบำรุงรักษาการระบายความร้อนของตู้ — การตรวจสอบให้แน่ใจว่าพัดลมระบายความร้อนของตู้ทำงาน, แผ่นกรองอากาศสะอาดและไม่จำกัดการไหลเวียนของอากาศ, และอุณหภูมิแวดล้อมในบริเวณตู้คอนโทรลเลอร์ไม่เกินอุณหภูมิการทำงานที่กำหนดของ CNC — มีความสำคัญเท่าเทียมกัน
อายุการใช้งานของตัวเก็บประจุขึ้นอยู่กับอุณหภูมิอย่างมาก; ทุกๆ องศาที่ลดลงของอุณหภูมิการทำงานของ PSU จะยืดอายุการใช้งานของตัวเก็บประจุได้อย่างมีนัยสำคัญ
Q1: คอนโทรลเลอร์เปิดเครื่องชั่วครู่แล้วปิดลง โดยเห็นพัดลมระบายความร้อนทำงานประมาณหนึ่งหรือสองวินาที นี่เป็นความผิดพลาดของ PSU หรือไม่?
อาการนี้ — เปิดเครื่องชั่วครู่แล้วปิดทันที — สอดคล้องกับการทำงานของระบบป้องกันโอเวอร์โหลด PSU เริ่มทำงาน, จ่ายไฟให้กับโมดูล, ตรวจพบว่ากระแสไฟฟ้ารวมเกินเกณฑ์การป้องกันกระแสเกิน, และปิดตัวลงเพื่อป้องกันความเสียหาย
สาเหตุทั่วไป: โมดูลลัดวงจร (ติดตั้งโมดูลทีละตัวเพื่อระบุตัวที่เสีย), ตัวเก็บประจุเสียในวงจรกรองเอาต์พุตของ PSU ซึ่งแสดงเป็นไฟฟ้าลัดวงจรชั่วขณะเมื่อเริ่มทำงาน, หรือการเสื่อมสภาพที่แท้จริงของเกณฑ์จำกัดกระแสของ PSU เนื่องจากตัวต้านทานวัดค่าที่เสื่อมสภาพ
การถอดโมดูลปลายน้ำทั้งหมดออกและเปิดเครื่อง PSU เพียงอย่างเดียว (หากการออกแบบอนุญาต) จะช่วยแยกแยะว่าความผิดพลาดอยู่ที่ PSU หรือโมดูล
Q2: สามารถใช้มัลติมิเตอร์ตั้งโต๊ะทดสอบ A16B-2203-0661 ก่อนติดตั้งได้หรือไม่?
มัลติมิเตอร์สามารถตรวจสอบแรงดันเอาต์พุตได้หากสามารถเปิดเครื่องบนโต๊ะทดสอบด้วยโหลดจำลองที่ใกล้เคียงกับโหลดจริงของคอนโทรลเลอร์ — การทดสอบโดยไม่มีโหลดหรือโหลดน้อยอาจแสดงแรงดันที่ถูกต้องแม้ว่า PSU จะไม่สามารถรักษาการควบคุมภายใต้สภาวะโหลดจริงได้เนื่องจากตัวเก็บประจุที่ใกล้จะเสีย
การทดสอบบนโต๊ะทดสอบให้ข้อมูลมากกว่าการไม่ทดสอบเลย แต่การทดสอบที่แน่นอนคือการทำงานในคอนโทรลเลอร์จริงพร้อมติดตั้งโมดูลทั้งหมด
หากมีเครื่องทดสอบ FANUC ที่ศูนย์ซ่อม จะให้ความมั่นใจสูงสุดในประสิทธิภาพของแผงวงจร ก่อนจัดส่ง
Q3: หลังจากเปลี่ยน A16B-2203-0661 แล้ว ควรมีการกำหนดค่าพารามิเตอร์หรือการตั้งค่าใดๆ ใน CNC ใหม่หรือไม่?
แผงจ่ายไฟเองไม่มีข้อมูลที่ตั้งโปรแกรมได้หรือการตั้งค่า — ไม่มีหน่วยความจำและไม่มีรีจิสเตอร์ที่ผู้ใช้กำหนดค่าได้ การเปลี่ยนแผงวงจรนี้ไม่จำเป็นต้องมีการเปลี่ยนแปลงพารามิเตอร์ใน CNC อย่างไรก็ตาม หากความล้มเหลวของ PSU รุนแรงพอที่จะทำให้เกิดเหตุการณ์แรงดันไฟฟ้าที่ไม่สามารถควบคุมได้บนรางไฟของ CNC ก่อนที่วงจรป้องกันจะตอบสนอง, ข้อมูลอาจเสียหายในโมดูล SRAM (ที่เก็บพารามิเตอร์และโปรแกรม)
หลังจากการเปลี่ยน PSU ใดๆ ที่เกิดจากความล้มเหลวอย่างรุนแรง, ให้ตรวจสอบว่าพารามิเตอร์ CNC ทั้งหมดสมบูรณ์โดยการตรวจสอบค่าที่สำคัญกับข้อมูลสำรองล่าสุดที่ทราบว่าใช้งานได้ดี ก่อนนำเครื่องจักรกลับเข้าสู่สายการผลิต
Q4: จะยืนยันการให้คะแนนแรงดันไฟฟ้า PSU ทดแทนที่ถูกต้องสำหรับ A16B-2203-0661 ได้อย่างไร?
PSU ถูกออกแบบมาสำหรับช่วงแรงดันไฟฟ้าอินพุตคอนโทรลเลอร์ FANUC มาตรฐาน — โดยทั่วไปคือ 200–240VAC ซึ่งครอบคลุมช่วงแรงดันไฟฟ้าอุตสาหกรรมสากล
A16B-2203-0661 เป็นแผงวงจรที่มีการกำหนดค่าคงที่และไม่ต้องการการเลือกช่วงแรงดันไฟฟ้าหรือการตั้งค่าจัมเปอร์สำหรับแรงดันไฟฟ้าอินพุตที่แตกต่างกันภายในช่วงที่รองรับ
ข้อมูลจำเพาะแรงดันไฟฟ้าอินพุตของแผงวงจรได้รับการยืนยันจากเอกสารผลิตภัณฑ์ของ FANUC หรือจากฉลากของแผงวงจรเดิม
แผนภาพการเชื่อมต่อเพาเวอร์ซัพพลายของ CNC ในเอกสารไฟฟ้าของเครื่องจักรก็ระบุข้อมูลจำเพาะแรงดันไฟฟ้าอินพุตเช่นกัน
Q5: A16B-2203-0661 สามารถซ่อมแซมได้หรือไม่หากเกิดความล้มเหลวเนื่องจากปัญหาตัวเก็บประจุ แทนที่จะเป็นความล้มเหลวของส่วนประกอบที่ร้ายแรง?
ใช่ ความล้มเหลวของตัวเก็บประจุเป็นหนึ่งในสถานการณ์การซ่อมแซมที่จัดการได้ง่ายที่สุดสำหรับแผงวงจร PSU — ตัวเก็บประจุที่เสียสามารถระบุได้จากการตรวจสอบด้วยสายตา (ส่วนบนบวมหรือรั่ว), การวัด ESR ด้วยเครื่องทดสอบที่เหมาะสม, หรือเพียงแค่การเปลี่ยนตามกำหนดตามอายุ
ศูนย์ซ่อม FANUC เฉพาะทางดำเนินการซ่อมแซมนี้เป็นประจำโดยใช้ตัวเก็บประจุที่ตรงกับพิกัดแรงดันไฟฟ้า, ความจุ, พิกัดอุณหภูมิ, และขนาดทางกายภาพของของเดิม
A16B-2203-0661 ที่ได้รับการเปลี่ยนตัวเก็บประจุใหม่ทั้งหมดและผ่านการทดสอบจากศูนย์ซ่อมที่มีความสามารถ ถือเป็นทางเลือกที่มีประสิทธิภาพและคุ้มค่า แทนที่จะจัดหาแผงวงจรใหม่หรือมือสองในราคาตลาดเต็ม
