| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2203-0501 |

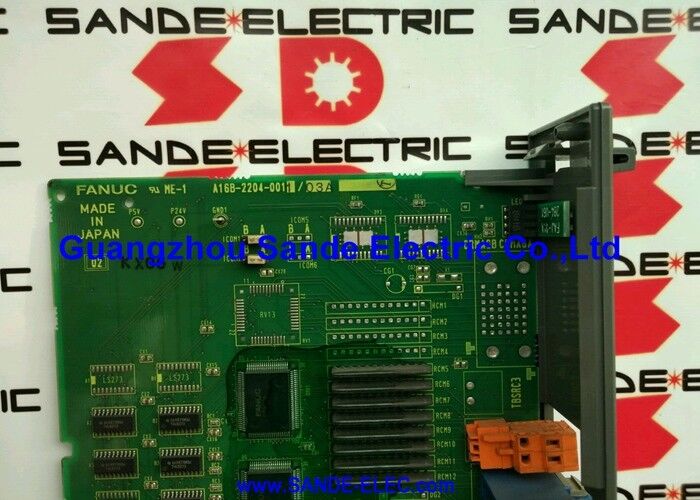

A16B-2203-0501 เป็น PCB อินเทอร์เฟซการเดินสาย/จ่ายไฟภายในโมดูลเครื่องขยายสัญญาณสปินเดิล FANUC Alpha ในซีรีส์ A06B-6102 — ไดรฟ์สปินเดิล AC รุ่น Alpha ที่ใช้กับเครื่องมือกล CNC ซีรีส์ A06B-6102 มีมาก่อนซีรีส์ Alpha-i spindle (A06B-6111 และ A06B-6141) และแสดงถึงเทคโนโลยีขับเคลื่อนสปินเดิล Alpha รุ่นแรกของ FANUC
แอมพลิฟายเออร์สปินเดิลอัลฟ่าในตระกูล A06B-6102 แปลงคำสั่งความเร็วสปินเดิลของ CNC ให้เป็นเอาต์พุต AC ความถี่แปรผันและแรงดันไฟฟ้าแปรผัน — ควบคุมความเร็วและแรงบิดของมอเตอร์สปินเดิล AC ได้อย่างแม่นยำตลอดช่วงความเร็วสูงสุดของเครื่องจักร ตลอดจนผ่านการวางแนวและการต๊าปที่เข้มงวด
| พารามิเตอร์ | ค่า |
|---|---|
| ไดรฟ์ที่เข้ากันได้ | แอมพลิฟายเออร์สปินเดิลซีรีส์ A06B-6102 |
| ซีรีย์ไดรฟ์ | 6102 (สปินเดิล FANUC อัลฟ่า) |
| ประเภทบอร์ด | แผงสายไฟไดรฟ์แกนหมุน |
| แอปพลิเคชัน | การควบคุมแกนเครื่องมือเครื่อง CNC |
| ชุด | A16B-2203 |
แอมพลิฟายเออร์ A06B-6102 และบอร์ดไดรฟ์ A16B-2203-0501 รองรับการทำงานของแกนหมุน CNC เต็มรูปแบบ:
ความเร็วตัวแปร:ยอมรับคำสั่งความเร็วจากฟังก์ชัน S ของ CNC และรักษาความเร็วตามคำสั่งเทียบกับโหลดการตัดที่แตกต่างกันตลอดรอบการตัดเฉือน
การวางแนวแกนหมุน:การหยุดสปินเดิลที่ตำแหน่งเชิงมุมที่แม่นยำสำหรับการเปลี่ยนเครื่องมืออัตโนมัติ — วงจรขับเคลื่อนเกตของบอร์ดขับเคลื่อนจะควบคุมการสลับ IGBT ซึ่งช่วยให้สามารถควบคุมการชะลอตัวและการคงตำแหน่งไว้ได้
การแตะแบบแข็ง:สปินเดิลแบบซิงโครไนซ์และการเคลื่อนที่ของแกน Z สำหรับการตัดเกลียวโดยไม่ต้องใช้ตัวต๊าปแบบลอย — ต้องมีการควบคุมแรงบิดแบบเรียลไทม์ผ่านวงจรขับเคลื่อนเกตที่ A16B-2203-0501 มีให้
ความผิดปกติของแผงขับเคลื่อนแกนหมุน — ศูนย์เครื่องจักรกล:เครื่องขยายสัญญาณสปินเดิล A06B-6102 บนแมชชีนนิ่งเซ็นเตอร์ที่ควบคุมโดย FANUC จะพัฒนาการแจ้งเตือนสปินเดิลเมื่อมอเตอร์เปิดใช้งาน หลังจากตรวจสอบสปินเดิลมอเตอร์และตัวเข้ารหัสแล้ว A16B-2203-0501 จะถูกระบุว่าเป็นความผิดปกติของแผงขับเคลื่อน การเปลี่ยนจะคืนค่าการทำงานของแอมพลิฟายเออร์สปินเดิลที่ถูกต้อง
A06B-6102 เครื่องขยายเสียงแกนหมุนสร้างใหม่:ช่างเทคนิคกำลังยกเครื่องแอมพลิฟายเออร์สปินเดิล A06B-6102 แทนที่ A16B-2203-0501 พร้อมกับ PCB ควบคุมสปินเดิล ซึ่งเป็นส่วนหนึ่งของการปรับปรุงระบบส่งกำลังที่ครอบคลุม
คำถามที่ 1: A16B-2203-0501 แตกต่างจาก PCB ควบคุมสปินเดิลในแอมพลิฟายเออร์เดียวกันอย่างไร
A16B-2203-0501 จัดการฮาร์ดแวร์กำลังไฟ — การกำหนดเส้นทางไดรฟ์เกต IGBT เส้นทางสัญญาณเซ็นเซอร์ปัจจุบัน และการรวบรวมสัญญาณความผิดปกติจากบริดจ์อินเวอร์เตอร์ PCB ควบคุมสปินเดิลจะจัดการอัลกอริธึมการควบคุม ลูปความเร็ว การสื่อสารสปินเดิลแบบอนุกรมจาก CNC และลอจิกการวางแนวสปินเดิล จำเป็นต้องใช้บอร์ดทั้งสองตัวเพื่อการทำงานของเครื่องขยายเสียงที่ถูกต้อง สัญญาณเตือนระดับพลังงาน (เกี่ยวข้องกับ IGBT) โดยทั่วไปจะเกี่ยวข้องกับแผงสายไฟ การสื่อสารหรือสัญญาณเตือนความเร็วเกี่ยวข้องกับ PCB ควบคุม
คำถามที่ 2: รหัสสัญญาณเตือนสปินเดิลใดในระบบ CNC ของ FANUC ที่ระบุถึงข้อผิดพลาด A16B-2203-0501
ความผิดปกติของระยะกำลังของสปินเดิลจะสร้างรหัสสัญญาณเตือนซีรีส์ SP ที่จอแสดงผล CNC โดยทั่วไปแล้วรหัส SP1xx จะระบุถึงความผิดปกติของอินเวอร์เตอร์สปินเดิล, IGBT หรือความผิดปกติของแอมพลิฟายเออร์สปินเดิลระดับฮาร์ดแวร์ สัญญาณเตือนเหล่านี้จะปรากฏขึ้นทันทีบนการเปิดใช้งานสปินเดิล ก่อนที่กระแสไฟฟ้าของมอเตอร์จะสร้างระดับโหลด แตกต่างจากสัญญาณเตือนโอเวอร์โหลดของสปินเดิลหรือความเร็วเกิน (ซึ่งเกิดขึ้นระหว่างการทำงานภายใต้โหลด) รายการรหัสสัญญาณเตือนของสปินเดิลแอมพลิฟายเออร์ของ FANUC ระบุตำแหน่งความผิดปกติเฉพาะ
Q3: A16B-2203-0501 สามารถใช้แทน A16B-2203-0500 (บอร์ดที่อยู่ติดกัน) ได้หรือไม่
บอร์ดทั้งสองอยู่ในกลุ่มผลิตภัณฑ์บอร์ดขับเคลื่อนสปินเดิล A16B-2203-050x และให้บริการในตระกูล A06B-6102 ไม่ว่าจะใช้แทนกันได้อย่างแน่นอนหรือไม่นั้นขึ้นอยู่กับว่ารองรับพิกัดกำลังของแอมพลิฟายเออร์สปินเดิลที่แตกต่างกันหรือการแก้ไขฮาร์ดแวร์ภายในซีรีส์ 6102 ตรวจสอบจากฉลากของบอร์ดที่ติดตั้งและคู่มือการบำรุงรักษาเครื่องขยายสัญญาณสปินเดิล FANUC Alpha ที่เกี่ยวข้อง ก่อนที่จะแทนที่หมายเลขที่อยู่ติดกัน
คำถามที่ 4: มีข้อควรระวังด้านความปลอดภัยอะไรบ้างเมื่อเปลี่ยน A16B-2203-0501
ปิดเครื่องและล็อคแหล่งจ่ายไฟหลักของเครื่องมือกล แอมพลิฟายเออร์สปินเดิลอัลฟ่าจะรักษาแรงดันบัส DC ไว้หลังจากการถอดกำลัง — ปฏิบัติตามขั้นตอนการคายประจุของคู่มือการบำรุงรักษา FANUC และตรวจสอบว่าแรงดันบัสต่ำกว่า 50V ก่อนที่จะเข้าถึงภายใน แผงสายไฟติดตั้งติดกับทรานซิสเตอร์ IGBT ที่ศักยภาพบัส DC เต็ม จัดการ A16B-2203-0501 ด้วยข้อควรระวังป้องกันไฟฟ้าสถิต
คำถามที่ 5: การเปลี่ยน A16B-2203-0501 จำเป็นต้องป้อนพารามิเตอร์สปินเดิลอีกครั้งหรือไม่
ไม่ พารามิเตอร์ของสปินเดิลจะถูกจัดเก็บไว้ในหน่วยความจำพารามิเตอร์ของชุดควบคุม CNC — ไม่ใช่ในบอร์ดขับเคลื่อนของสปินเดิล การเปลี่ยน A16B-2203-0501 จะไม่ส่งผลต่อพารามิเตอร์ที่เก็บไว้ หลังจากติดตั้งชิ้นส่วนทดแทนแล้ว ให้ตรวจสอบการตอบสนองของสปินเดิลที่ถูกต้องที่ความเร็วต่ำก่อนที่จะกลับสู่การตัดเฉือนเต็มรูปแบบ
