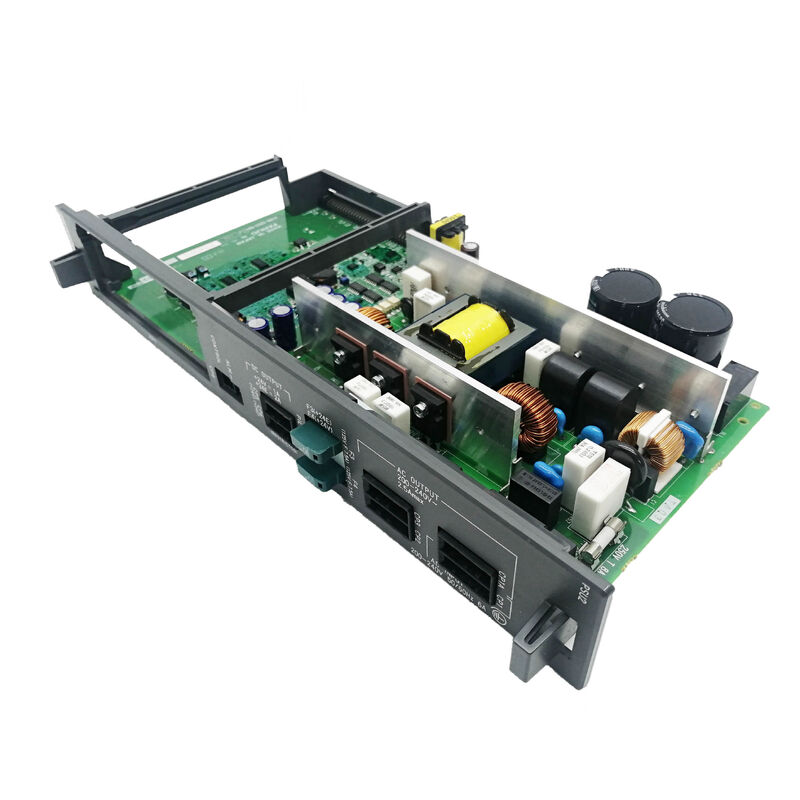

| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2203-0454 |
คู่มือเซอร์โวแอมพลิฟายเออร์ GE Fanuc Alpha (B-65165E/02) ยืนยันว่า A16B-2203-0454 เป็นแผงสายไฟสำหรับ A06B-6096-H106 SVM1-130 — โมดูลเซอร์โวซีรีส์ Alpha แกนเดี่ยวของ FANUC ที่ความจุกระแสสูงสุด 130A นี่คือตัวขับกระแสสูงแบบแกนเดียวที่รองรับแกนเซอร์โวที่มีความต้องการมากที่สุดในเครื่องมือกล CNC ขนาดใหญ่
SVM1-130 เป็นโมดูลเซอร์โวที่มีความกว้าง 90 มม. ซึ่งเป็นรูปแบบทางกายภาพเดียวกันกับโมดูลแกนคู่ SVM2 ในซีรีส์นี้ แต่ได้รับการกำหนดค่าให้เป็นไดรฟ์แบบแกนเดียวเพื่อรวมกำลังการผลิตปัจจุบันทั้งหมดไว้ที่แกนเซอร์โวที่มีความต้องการสูงหนึ่งแกน
| พารามิเตอร์ | ค่า |
|---|---|
| ไดรฟ์ที่เข้ากันได้ | A06B-6096-H106 (SVM1-130) |
| การนับแกน | 1 (แกนเดียว) |
| กระแสสูงสุด | 130A |
| เรตติ้งต่อเนื่อง | 52.2A (แกน L) |
| แรงดันไฟฟ้าขาเข้า | 283–325V |
| ความกว้างของโมดูล | 90มม |
| อินเทอร์เฟซ | FSSB (ไฟเบอร์ออปติก) |
| ความเข้ากันได้ของซีเอ็นซี | ซีรี่ย์ 16i, 18i, 21i |
| คณะกรรมการควบคุม (คู่) | A16B-2202-0790 หรือ A20B-2100-0252 / A20B-2100-0542 |
SVM1-130 ได้รับการออกแบบมาเพื่อการใช้งานกับเครื่องจักรขนาดใหญ่ — เครื่องมือกลที่มีแกนหนักซึ่งต้องการกระแสเซอร์โวสูงอย่างต่อเนื่องเกินกว่าความจุของโมดูลเซอร์โวมาตรฐาน 40A หรือ 80A:
แกนศูนย์เครื่องจักรกลหนัก:เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนขนาดใหญ่ที่มีพาเลทหนักและเสาหรือมวลสไลด์ขนาดใหญ่ต้องใช้กระแสเซอร์โวสูงเพื่อรักษาความแม่นยำของตำแหน่งภายใต้แรงโน้มถ่วงและแรงตัดรวม
การใช้งานมอเตอร์:SVM1-130 ได้รับการยืนยันว่าจ่ายกำลังให้กับเซอร์โวมอเตอร์ FANUC Alpha ในคลาส a22/3000 และ a30/3000 — เซอร์โวมอเตอร์กำลังสูงที่ใช้ในการใช้งานแกนเครื่องมือกล CNC ที่มีความต้องการมากที่สุด
แกน Z ของเครื่องกลึงขนาดใหญ่:แกน Z หลักของเครื่องกลึง CNC งานหนักที่มีอานขนาดใหญ่หรือมวลเสาเครื่องมืออาจต้องใช้ความจุ 130A ของ SVM1-130 เพื่อประสิทธิภาพของเซอร์โวที่เพียงพอ
ข้อผิดพลาดของบอร์ดจ่ายไฟ SVM1-130:โมดูลเซอร์โว FANUC Alpha SVM1-130 บนเครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดใหญ่ทำให้เกิดข้อผิดพลาดระดับ PCB ภายใน — การทดสอบทรานซิสเตอร์ IGBT อยู่ในสภาพปกติ แต่ไดรฟ์ไม่ตอบสนองอย่างถูกต้อง มีการระบุแผงสายไฟ/จ่ายไฟ A16B-2203-0454 การเปลี่ยนจะคืนค่าเส้นทางสัญญาณภายในโมดูลเซอร์โวที่ถูกต้อง
การอัพเกรด HRV3:โรงงานที่อัปเกรดเครื่องมือกล Series 16i/18i/21i เป็นระบบควบคุมเซอร์โว HRV3 จะแทนที่ชุดบอร์ด A06B-6096-H106 — A16B-2203-0454 (แผงสายไฟ A16B-2203-045X) จับคู่กับ A20B-2100-054X (การ์ดควบคุม) เพื่อให้การกำหนดค่า HRV3 เสร็จสมบูรณ์
คำถามที่ 1: ฉันจะตรวจสอบได้อย่างไรว่า A16B-2203-0454 เป็นแผงสายไฟที่ถูกต้องสำหรับ SVM1-130 ของฉัน
ระบุโมดูลเซอร์โวจากป้ายชื่อด้านหน้า หากอ่านว่า A06B-6096-H106 แสดงว่า A16B-2203-0454 คือแผงสายไฟที่ได้รับการยืนยัน คู่มือเซอร์โวแอมพลิฟายเออร์ GE Fanuc Alpha B-65165E/02 ยืนยันการกำหนดนี้โดยตรง อ่านฉลากบนแผงสายไฟที่ติดตั้งด้วย
คำถามที่ 2: การ์ดควบคุมมาตรฐาน (A16B-2202-0790) และเวอร์ชัน HRV3 (A20B-2100-0542) แตกต่างกันอย่างไร
A16B-2202-0790 คือการ์ดควบคุมเซอร์โวอัลฟ่ามาตรฐานสำหรับ SVM1-130 A20B-2100-0542 (หรือ A20B-2100-0252 รุ่นก่อนหน้า) คือการ์ดควบคุมที่รองรับ HRV3 ซึ่งมีอัลกอริธึมเซอร์โว High Response Vector Control 3 ของ FANUC ให้การตอบสนองลูปปัจจุบันเร็วขึ้นและปรับปรุงความแม่นยำของตำแหน่ง เมื่อใช้ HRV3 ทั้งแผงสายไฟ (A16B-2203-045X) และการ์ดควบคุม (A20B-2100-054X) ต้องเป็นรุ่น HRV3 พร้อมกัน — ห้ามผสมบอร์ดมาตรฐานและบอร์ด HRV3
คำถามที่ 3: สัญญาณเตือนเซอร์โวใดที่บ่งบอกถึงความผิดปกติของแผงสายไฟ A16B-2203-0454 เทียบกับความผิดปกติของทรานซิสเตอร์ IGBT
ความผิดปกติของทรานซิสเตอร์ IGBT จะสร้างสัญญาณเตือนที่ตรวจพบกระแสเกินหรือกระแสเกิน (สัญญาณเตือน SV 9 หรือที่คล้ายกัน) โดยทั่วไปจะเปิดใช้งานไดรฟ์ทันที ข้อผิดพลาดของแผงสายไฟอาจปรากฏเป็นความล้มเหลวของเกทไดรฟ์ (ทรานซิสเตอร์ไม่เปลี่ยนแม้จะมีแหล่งจ่ายไฟที่เพียงพอ) ความผิดปกติของกระแสป้อนกลับ หรือพฤติกรรมการแจ้งเตือนที่ไม่แน่นอน แม้ว่าทรานซิสเตอร์ IGBT ที่แข็งแรงจะตรวจสอบโดยการทดสอบแบบสถิตก็ตาม หากทรานซิสเตอร์ IGBT ผ่านการทดสอบความต้านทานคงที่ แต่ไดรฟ์ยังคงมีข้อผิดพลาดเมื่อเปิดใช้งาน A16B-2203-0454 คือจุดมุ่งเน้นในการวินิจฉัยครั้งต่อไป
คำถามที่ 4: มีข้อควรระวังด้านความปลอดภัยอะไรบ้างก่อนที่จะเข้าถึง A16B-2203-0454 ภายใน A06B-6096-H106
ปิดและล็อคแหล่งจ่ายไฟหลัก บัส SVM1-130 DC ทำงานที่ประมาณ 280–325V DC จากอินพุต AC 283–325V — แรงดันไฟฟ้านี้ยังคงมีอยู่หลังจากการถอดแหล่งจ่ายไฟหลัก ตรวจสอบว่าบัส DC ต่ำกว่า 30V โดยใช้โวลต์มิเตอร์ที่ปรับเทียบแล้วก่อนเข้าถึงบอร์ดภายใน จัดการ A16B-2203-0454 ด้วยสายรัดข้อมือป้องกันไฟฟ้าสถิตบนพื้นผิวที่ปลอดภัยจาก ESD
คำถามที่ 5: การแทนที่ A16B-2203-0454 จำเป็นต้องป้อนพารามิเตอร์เซอร์โวใหม่หรือไม่
พารามิเตอร์ของเซอร์โวอยู่ในหน่วยความจำพารามิเตอร์ของ CNC ไม่ใช่ในแผงสายไฟของโมดูลเซอร์โว หลังจากประกอบบอร์ดทดแทนและประกอบโมดูลกลับคืนแล้ว CNC จะดาวน์โหลดพารามิเตอร์เซอร์โวระหว่างการเริ่มต้นการเปิดเครื่อง ตรวจสอบการตอบสนองของเซอร์โวที่ถูกต้องบนแกนที่ความเร็วต่ำ ก่อนที่จะส่งเครื่องจักรกลับไปสู่การผลิต
