| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2203-0452 |

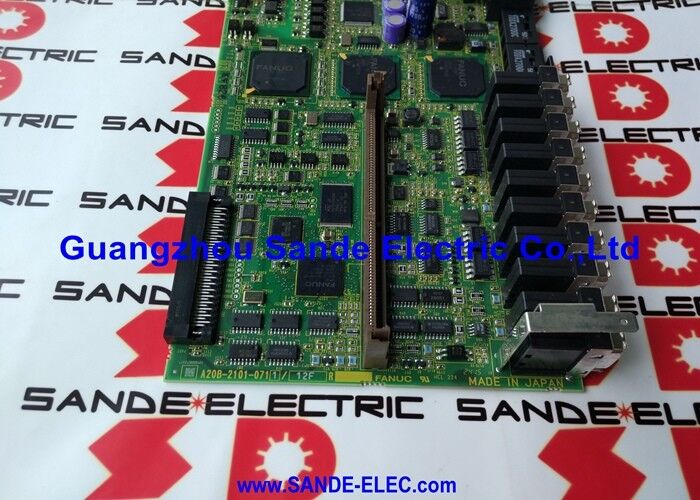

A16B-2203-0452 คือแผงสายไฟ (PCB อินเทอร์เฟซระบบจ่ายไฟ) ที่ติดตั้งอยู่ภายในโมดูลเครื่องขยายเสียงเซอร์โวแกนเดียว FANUC Alpha SVM1-80 (A06B-6096-H105) โดยให้อินเทอร์เฟซระดับกำลังระหว่างอินเวอร์เตอร์ IGBT ของ SVM1-80 และวงจรควบคุม โดยกำหนดเส้นทางสัญญาณการวัดกระแส คำสั่งเกต PWM และการตอบสนองการป้องกัน ซึ่งช่วยให้ไดรฟ์ควบคุมเซอร์โวมอเตอร์ AC ที่เชื่อมต่ออยู่ได้อย่างแม่นยำ
ภายในแอมพลิฟายเออร์ A06B-6096-H105 SVM1-80:
| พารามิเตอร์ | ค่า |
|---|---|
| ไดรฟ์ที่เข้ากันได้ | A06B-6096-H105 (SVM1-80) |
| ซีรีย์ไดรฟ์ | A06B-6096 (เครื่องขยายสัญญาณเซอร์โวอัลฟ่า ซีรีส์ 6096) |
| ปัจจุบัน | 40A ต่อเนื่อง / 80A สูงสุด |
| อินเทอร์เฟซ | FSSB (เซอร์โวบัสอนุกรม FANUC) ไฟเบอร์ออปติก |
| ประเภทไดรฟ์ | แกนเดี่ยว |
| มอเตอร์ที่ใช้ร่วมกันได้ | Alpha a12/3000, a22/2000 และซีรีส์ที่เกี่ยวข้อง |
สวีเอ็มย่อมาจากโมดูลเซอร์โว1หมายถึงหน่วยแกนเดียว และ80ระบุพิกัดกระแสสูงสุดที่ 80 แอมแปร์ SVM1-80 (A06B-6096-H105) เป็นโมดูลแกนเดี่ยวขนาดกะทัดรัดจากซีรีส์ FANUC Alpha ซึ่งเป็นตระกูลเซอร์โวไดรฟ์ Alpha รุ่นก่อนหน้าที่มีมาก่อนซีรีส์ Alpha-i
ที่ 80A สูงสุด / 40A ต่อเนื่อง SVM1-80 ขับเคลื่อนเซอร์โวมอเตอร์ FANUC Alpha ในระดับแรงบิดปานกลางถึงใหญ่:
อัลฟ่า a12/3000:เซอร์โวมอเตอร์ที่มีแรงบิด 12 นิวตันเมตรที่ 3000 รอบต่อนาที — มอเตอร์แกนป้อนเครื่องมือกลที่มีความสามารถสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์และเครื่องกลึงขนาดกลางที่ใช้งานปานกลาง
อัลฟ่า a22/2000:เซอร์โวมอเตอร์อัลฟ่าที่มีแรงบิดสูงกว่าด้วย 22 นิวตัน-เมตรที่ 2000 รอบต่อนาที — เหมาะสำหรับเครื่องมือกลที่หนักกว่าซึ่งต้องการแรงขับของแกนที่มากขึ้น
แผงสายไฟ SVM1-80 ผิดปกติในศูนย์เครื่องจักรกล:เซอร์โวไดรฟ์ FANUC Alpha SVM1-80 บนแกน X หรือ Y ของแมชชีนนิ่งเซนเตอร์จะพัฒนาสภาวะการแจ้งเตือนที่บ่งชี้ถึงความผิดปกติของระดับกำลัง หลังจากตรวจสอบส่วน IGBT และเซอร์โวมอเตอร์ว่าไม่เสียหาย A16B-2203-0452 จะถูกระบุว่าเป็นแผงสายไฟที่ชำรุด การแทนที่ด้วย A16B-2203-0452 ที่ได้รับการยืนยันจะคืนค่าการขับเคลื่อนแกน
การสร้างไดรฟ์ SVM1-80 ใหม่:ช่างเทคนิคกำลังสร้างชุดขับเคลื่อน A06B-6096-H105 ขึ้นใหม่ โดยพอดีกับแผงสายไฟ A16B-2203-0452 ทดแทน พร้อมด้วย PCB ที่เหมาะสม (A20B-2100-0540 หรือ A20B-2100-0250) เพื่อคืนค่าชุดขับเคลื่อนที่สมบูรณ์
คำถามที่ 1: A16B-2203-0452 (บอร์ดสายไฟ) และ A20B-2100-0540 (แผงวงจรพิมพ์) ภายใน SVM1-80 มีความสัมพันธ์กันอย่างไร?
SVM1-80 มีบอร์ดภายในหลักสองตัว A16B-2203-0452 คือแผงสายไฟ/จ่ายไฟ ซึ่งจัดการการเชื่อมต่อระดับพลังงานกับทรานซิสเตอร์ IGBT เซ็นเซอร์กระแส และขั้วต่อมอเตอร์ A20B-2100-0540 (หรือ A20B-2100-0250 ในเวอร์ชันก่อนหน้า) คือ PCB ควบคุม ซึ่งจัดการการสื่อสาร FSSB การดำเนินการอัลกอริทึมเซอร์โว และคำสั่งเกตไดรฟ์ บอร์ดทั้งสองจะต้องทำงานได้เพื่อให้ SVM1-80 ทำงานได้อย่างถูกต้อง
คำถามที่ 2: สัญญาณเตือนเซอร์โวใดในระบบ CNC ของ FANUC บ่งชี้ถึงความผิดปกติของแผงสายไฟ A16B-2203-0452
ข้อผิดพลาดของระดับกำลังใน SVM1-80 โดยทั่วไปจะสร้างรหัสสัญญาณเตือนในหน้าจอแจ้งเตือนของ FANUC CNC — SV401 (สัญญาณเตือนเซอร์โว: กระแสไฟเกินของแกน), SV408 (สัญญาณเตือนของเซอร์โว: ข้อผิดพลาด IGBT) หรือรหัสระดับพลังงานที่เกี่ยวข้องซึ่งปรากฏเมื่อเปิดใช้งานไดรฟ์หรือระหว่างการเคลื่อนที่ของแกน หากการทดสอบเซอร์โวมอเตอร์ สายเคเบิลป้อนกลับ และควบคุม PCB ถูกต้อง แต่สัญญาณเตือนเหล่านี้ยังคงอยู่ แผงสายไฟจะเป็นส่วนประกอบการวินิจฉัยถัดไปที่ต้องตรวจสอบ
คำถามที่ 3: การควบคุม HRV3 เข้ากันได้กับแผงสายไฟ A16B-2203-0452 หรือไม่
ใช่ — รองรับการทำงานของ HRV3 (High Response Vector 3) เมื่อจับคู่ A16B-2203-0452 (แผงสายไฟ ซีรีส์ A16B-2203-045x) กับ PCB ควบคุมที่เหมาะสม (ซีรีส์ A20B-2100-054x) เอกสารการกำหนดค่าเซอร์โว FANUC Alpha ยืนยันการผสมผสานเฉพาะนี้สำหรับการทำงานของ HRV3 บน SVM1-80
คำถามที่ 4: มีการใช้ข้อควรระวัง ESD อะไรบ้างเมื่อจัดการกับ A16B-2203-0452
ปิดไดรฟ์ลงอย่างสมบูรณ์และแยกแหล่งจ่ายไฟของตู้ควบคุม CNC ออกก่อนที่จะเข้าถึงโมดูล SVM1-80 DC บัสของ SVM1-80 จะคงประจุไว้หลังจากปิดเครื่อง — ตรวจสอบแรงดันไฟฟ้าของบัสว่าอยู่ในระดับที่ปลอดภัยก่อนเข้าถึงภายใน จัดการ A16B-2203-0452 ด้วยสายรัดข้อมือป้องกันไฟฟ้าสถิตบนพื้นผิวที่ปลอดภัยจาก ESD
