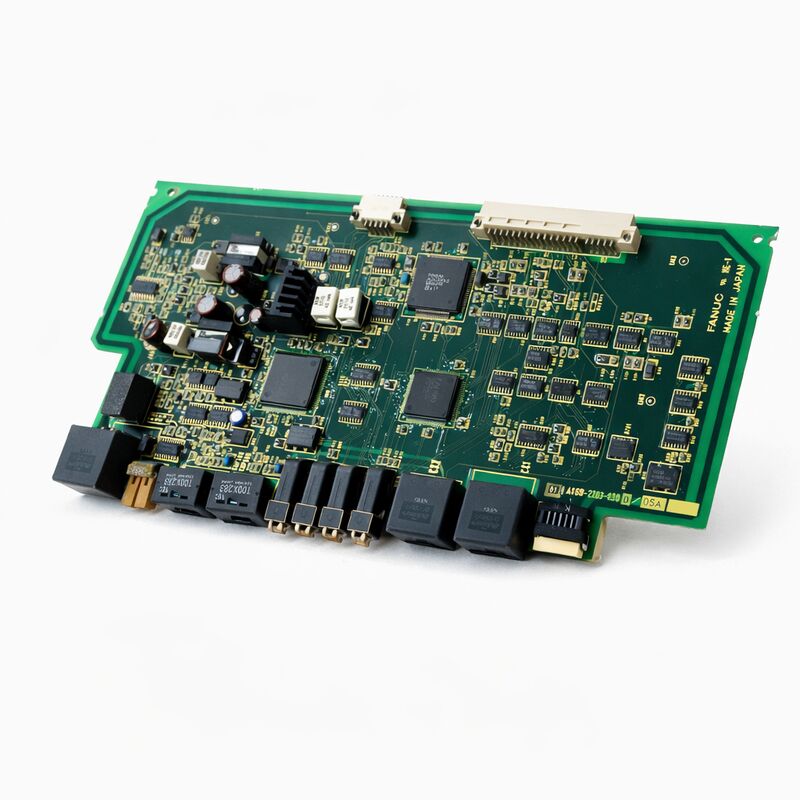

FANUC A16B-2203-0300 บอร์ดอินเตอร์เฟซ A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300 | แผงวงจรสายไฟเซอร์โว SVM1-240 ซีรีส์ Alpha — สำหรับบอร์ดจ่ายไฟแกนเดี่ยวไฟฟ้ากระแสสูง A06B-6096-H107, A16B-2203 ต้นกำเนิดจากญี่ปุ่น

ภาพรวม

FANUC A16B-2203-0300 คือแผงวงจรสายไฟสำหรับ SVM1-240 ซีรีส์ Alpha — ซึ่งเป็นเซอร์โวแอมพลิฟายเออร์แกนเดี่ยวที่มีกระแสไฟฟ้าสูงสุด 240A ในซีรีส์ A06B-6096 Alpha ของ FANUC

ที่กระแสสูงสุด 240 แอมแปร์ SVM1-240 เป็นหนึ่งในเซอร์โวไดรฟ์แกนเดี่ยวที่มีกระแสไฟฟ้าสูงสุดในยุค Alpha ซึ่งออกแบบมาสำหรับมอเตอร์เซอร์โวที่ต้องสร้างแรงบิดสูงมาก — แกนขนาดใหญ่บนศูนย์กลางเครื่องจักรงานหนัก หัวแกนหมุน โต๊ะหมุนขนาดใหญ่ และการใช้งานที่ต้องการแรงสูงอื่นๆ ที่มอเตอร์เซอร์โวขนาดเล็กไม่สามารถให้แรงบิดที่ต้องการได้

ตระกูลแผงวงจร A16B-2203 โดยรวมครอบคลุมแผงวงจรสายไฟสำหรับโมดูลเซอร์โวแอมพลิฟายเออร์ซีรีส์ Alpha หลากหลายรุ่น

ตระกูลนี้ครอบคลุมตั้งแต่แผงวงจรสำหรับกระแสไฟฟ้าต่ำสำหรับแกนเซอร์โวขนาดกะทัดรัด ไปจนถึงแผงวงจรสำหรับกระแสไฟฟ้าสูง เช่น A16B-2203-0300 สำหรับการกำหนดค่า 240A

แผงวงจรแต่ละแผงในตระกูลนี้มีขนาดและพิกัดสำหรับช่วงกระแสไฟฟ้าเฉพาะของโมดูลแอมพลิฟายเออร์ที่เกี่ยวข้อง — ตัวต้านทานตรวจจับกระแส วงจรขับเกต เส้นทางกระแสบัส และการออกแบบทางความร้อน ล้วนปรับขนาดตามพิกัดกระแส

แอมพลิฟายเออร์ซีรีส์ A06B-6096 Alpha มีตำแหน่งเฉพาะในประวัติศาสตร์ของเซอร์โวไดรฟ์ของ FANUC — เป็นยุค Alpha (ไม่ใช่ i) ซึ่งมาก่อนยุค Alpha i (ซีรีส์ A06B-6114, -6124, -6127)

A06B-6096 ทำหน้าที่เป็นเซอร์โวแอมพลิฟายเออร์ประสิทธิภาพสูงสำหรับเครื่องจักร CNC ของ FANUC ในยุคที่รวมถึง Series 16B/C, 18B/C, 21B, 15B และซีรีส์ i รุ่นแรก ในช่วงเวลาที่ FANUC กำลังเปลี่ยนผ่านจากอินเทอร์เฟซแบบอนาล็อก Type A/B ไปสู่อินเทอร์เฟซดิจิทัล FSSB (Fibre-optic Serial Servo Bus)

SVM1-240 พร้อมอินเทอร์เฟซ FSSB เป็นตัวแทนของช่วงกระแสไฟฟ้าที่สูงขึ้นของซีรีส์ Alpha

ข้อมูลจำเพาะหลัก

ฟังก์ชันแผงวงจรสายไฟในสถาปัตยกรรม SVM1-240

ภายในโมดูล A06B-6096-H107 SVM1-240 แผงวงจรสายไฟ A16B-2203-0300 จัดการฟังก์ชันทั้งหมดที่เกี่ยวข้องกับกระแสไฟฟ้าขนาดใหญ่ แรงดันไฟฟ้าสูง และการเชื่อมต่อทางกายภาพระหว่างอิเล็กทรอนิกส์ของไดรฟ์กับมอเตอร์และแหล่งจ่ายไฟ:

การเชื่อมต่อบัส DC: บัส DC ที่ใช้ร่วมกันจาก PSM (Power Supply Module) จ่ายไฟ DC 300V ที่ถูกแปลงเป็นโมดูล SVM1

แผงวงจรสายไฟจะสิ้นสุดการเชื่อมต่อบัสนี้ โดยกระจายแรงดันบัส DC ไปยังสะพานทรานซิสเตอร์ IGBT ที่สลับกระแสของมอเตอร์

ที่พิกัดสูงสุด 240A เส้นทางกระแสบัสบนแผงวงจรนี้ต้องรองรับกระแสไฟฟ้าทันทีจำนวนมาก — ร่องทองแดงและการเชื่อมต่อบาร์บัสมีขนาดตามนั้น

การขับเกต IGBT: ทรานซิสเตอร์ IGBT ในส่วนจ่ายไฟของ SVM1-240 คือสวิตช์จริงที่ควบคุมกระแสของมอเตอร์

แผงวงจรสายไฟมีวงจรขับเกต — ไอซีขับเกตแยกที่รับสัญญาณคำสั่งเกตระดับต่ำจากบอร์ดควบคุม และแปลงเป็นพัลส์เกตแรงดันสูง กระแสสูงที่จำเป็นในการสลับ IGBT ขนาดใหญ่ได้อย่างน่าเชื่อถือ

การแยกสัญญาณระหว่างสัญญาณแรงดันต่ำของบอร์ดควบคุมและวงจรขับเกตแรงดันสูงมีความสำคัญต่อการทำงานที่ปลอดภัย

การตรวจจับกระแส: แผงวงจรสายไฟมีองค์ประกอบตรวจจับกระแส (โดยทั่วไปคือตัวต้านทานชดเชยหรือเซ็นเซอร์ Hall-effect) ที่วัดกระแสเฟสมอเตอร์จริง

การวัดเหล่านี้จะป้อนกลับไปยังอัลกอริทึมเซอร์โวของบอร์ดควบคุม ซึ่งใช้เพื่อปิดลูปควบคุมกระแส

ที่กระแสสูงสุด 240A ความแม่นยำในการตรวจจับกระแสมีความสำคัญ — ข้อผิดพลาดในการป้อนกลับกระแสจะส่งผลโดยตรงต่อข้อผิดพลาดในการควบคุมแรงบิด และอาจส่งผลต่อเสถียรภาพของลูปเซอร์โว

ขั้วต่อมอเตอร์: การเชื่อมต่อเฟสมอเตอร์ (U, V, W) จะสิ้นสุดที่แผงวงจรสายไฟ

ขั้วต่อเหล่านี้มีขนาดสำหรับกระแสไฟฟ้าเต็มพิกัดและมีการแยกที่จำเป็นจากวงจรลอจิกและโครงเครื่อง

ไดรฟ์ซีรีส์ Alpha กระแสสูง — ลำดับความสำคัญของการบำรุงรักษา

SVM1-240 ขับมอเตอร์เซอร์โวแกนขนาดใหญ่ — มอเตอร์ที่มีน้ำหนักมาก ต้องการการจัดการความร้อน และเชื่อมต่อทางกลกับโครงสร้างเครื่องจักรขนาดใหญ่ การบำรุงรักษาไดรฟ์เหล่านี้ต้องให้ความสนใจกับปัจจัยที่สำคัญกว่าที่กระแสไฟฟ้าสูงกว่าที่กระแสไฟฟ้าต่ำ

การจัดการความร้อน: การทำงานที่กระแสไฟฟ้าสูงสร้างความร้อนจำนวนมากในโมดูล IGBT

SVM1-240 อาศัยฮีทซิงค์ และในหลายการติดตั้งจะมีพัดลมระบายความร้อนด้วยอากาศ การทำงานอย่างต่อเนื่องของพัดลมระบายความร้อนมีความสำคัญ — พัดลมที่ทำงานผิดปกติจะทำให้ความร้อนสะสม เร่งอายุของ IGBT และตัวเก็บประจุ และในที่สุดจะทำให้เกิดการปิดระบบเนื่องจากความร้อน

การตรวจสอบและเปลี่ยนพัดลมเป็นระยะ (โดยทั่วไปแนะนำทุกๆ 3-5 ปี ขึ้นอยู่กับชั่วโมงการทำงาน) เป็นการบำรุงรักษามาตรฐานสำหรับ SVM1-240 และไดรฟ์กระแสสูงที่เกี่ยวข้อง

การเสื่อมสภาพของตัวเก็บประจุ: ตัวเก็บประจุบัส DC ในส่วนจ่ายไฟของ SVM1-240 — และตัวเก็บประจุตัวกรองบนแผงวงจรสายไฟเอง — จะเสื่อมสภาพไปตามกาลเวลา ตัวเก็บประจุที่เสื่อมสภาพจะแสดงค่า ESR (ความต้านทานอนุกรมสมมูล) ที่เพิ่มขึ้น ซึ่งลดความสามารถในการปรับแรงดันบัส DC ให้เรียบภายใต้การเปลี่ยนแปลงกระแสอย่างรวดเร็ว

อาการในการทำงานคือการกระเพื่อมของบัส DC ที่เพิ่มขึ้น ซึ่งอาจทำให้เกิดสัญญาณเตือนแรงดันเกินระหว่างการเปลี่ยนแปลงแรงบิดสูง

การเปลี่ยนตัวเก็บประจุเป็นส่วนหนึ่งของการยกเครื่องตามแผนเป็นแนวทางมาตรฐานสำหรับไดรฟ์ที่ใช้งานมานานกว่า 10 ปี

การตรวจสอบการเชื่อมต่อ: ที่กระแสสูงสุด 240A การเชื่อมต่อที่ไม่ดีจะทำให้เกิดความร้อนเฉพาะจุด ซึ่งอาจทำให้เกิดการคาร์บอนไนซ์ การออกซิเดชัน และในที่สุดก็เกิดความล้มเหลวทางความร้อนของจุดเชื่อมต่อ การตรวจสอบและขันให้แน่นเป็นระยะของการเชื่อมต่อบาร์บัสและขั้วต่อเฟสมอเตอร์เป็นแนวทางปฏิบัติในการบำรุงรักษาที่สำคัญ

คำถามที่พบบ่อย

Q1: SVM1-240 เกิดการแจ้งเตือน IPM ระหว่างการเร่งความเร็วสูง สิ่งนี้บ่งชี้ว่าแผงวงจรสายไฟ A16B-2203-0300 เสียหายหรือไม่?

การแจ้งเตือน IPM (Intelligent Power Module) ระหว่างการเร่งความเร็วสูงอาจเกิดจากหลายสาเหตุ

ประการแรก ให้ตรวจสอบว่าการแจ้งเตือนเป็นกระแสเกินหรืออุณหภูมิเกิน — รหัสการแจ้งเตือนจะแยกความแตกต่างระหว่างสิ่งเหล่านี้

กระแสเกินระหว่างการเร่งความเร็วบ่งชี้ว่าการเร่งความเร็วที่สั่งการเกินขีดจำกัดที่กำหนดของมอเตอร์และไดรฟ์ หรือมอเตอร์มีปัญหาขดลวดที่ทำให้เกิดการดึงกระแสมากเกินไป อุณหภูมิเกินระหว่างการเร่งความเร็วบ่งชี้ว่าการระบายความร้อนไม่เพียงพอ

ความล้มเหลวของ IPM จริง (โมดูลทรานซิสเตอร์เสีย) จะแสดงเป็นการแจ้งเตือนทันทีแม้ในขณะโหลดเบา

แผงวงจรสายไฟน่าสงสัยหลักเมื่อการแจ้งเตือน IPM เกิดขึ้นที่โหลดต่ำกว่าความสามารถที่กำหนดไว้มาก และสาเหตุอื่นๆ ได้ถูกตัดออกไปแล้ว

Q2: สามารถใช้ A16B-2203-0300 กับ SVM1-360 (A06B-6096-H108) ได้หรือไม่?

ไม่ได้ A16B-2203-0300 คือแผงวงจรสายไฟสำหรับ SVM1-240 (A06B-6096-H107) SVM1-360 ใช้แผงวงจรสายไฟที่แตกต่างกันคือ A16B-2203-0301

แผงวงจรเหล่านี้แตกต่างกันในการกำหนดค่า IGBT การปรับเทียบการตรวจจับกระแส และการออกแบบทางความร้อน

การใช้แผงวงจร -0300 ในแอปพลิเคชัน -0301 (หรือกลับกัน) จะส่งผลให้การตรวจจับกระแสไม่ถูกต้อง ขีดจำกัดกระแสผิด และอาจเป็นการทำงานที่ไม่ปลอดภัย

ควรจับคู่แผงวงจรสายไฟกับรหัสโมดูลแอมพลิฟายเออร์ที่เฉพาะเจาะจงเสมอ

Q3: บอร์ดควบคุม (A20B-1006-0485) ใน SVM1-240 ทำงานได้ดี แต่แผงวงจรสายไฟเสีย สามารถเปลี่ยนเฉพาะแผงวงจรสายไฟได้หรือไม่?

ได้ โดยมีเงื่อนไขว่าสามารถถอดประกอบโมดูลแอมพลิฟายเออร์เพื่อเข้าถึงแผงวงจรสายไฟแยกต่างหากได้

โมดูล FANUC ซีรีส์ Alpha SVM ได้รับการออกแบบมาเพื่อให้สามารถซ่อมบำรุงบอร์ดควบคุมและแผงวงจรสายไฟได้อย่างอิสระ — บอร์ดทั้งสองเชื่อมต่อกันผ่านคอนเนคเตอร์ที่ทราบและสามารถแยกออกจากกันได้ทางกายภาพ

การเปลี่ยนแผงวงจรสายไฟต้องทำงานกับส่วนจ่ายไฟ (ซึ่งยังคงมีพลังงานสะสมอยู่ในตัวเก็บประจุบัส DC แม้หลังจากปิดเครื่อง — ควรตรวจสอบเสมอว่าบัส DC ได้คายประจุจนหมดก่อนสัมผัสส่วนประกอบใดๆ บนแผงวงจรสายไฟ)

ควรใช้บุคลากรบริการที่ผ่านการฝึกอบรมจาก FANUC สำหรับขั้นตอนนี้ หากไม่มีความสามารถภายใน

Q4: หลังจากเปลี่ยนแผงวงจรสายไฟ A16B-2203-0300 แล้ว แกนหมุนทำงาน แต่แรงบิดดูเหมือนจะลดลง ควรตรวจสอบอะไรบ้าง?

แรงบิดที่ลดลงหลังจากการเปลี่ยนแผงวงจรสายไฟโดยทั่วไปเป็นปัญหาการตรวจจับกระแส — องค์ประกอบตรวจจับกระแสบนแผงวงจรที่เปลี่ยนใหม่ อาจมีการปรับเทียบที่แตกต่างจากของเดิมเล็กน้อย

อัลกอริทึมควบคุมเซอร์โวใช้การป้อนกลับกระแสเพื่อปิดลูปควบคุมแรงบิด และหากการป้อนกลับอ่านค่ากระแสสูงกว่ากระแสจริง (ทิศทางทั่วไปของข้อผิดพลาดในการปรับเทียบ) อัลกอริทึมจะจำกัดกระแสล่วงหน้าเพื่อหลีกเลี่ยงกระแสเกินที่ปรากฏ

ตรวจสอบพารามิเตอร์การปรับเทียบการตรวจจับกระแสใน CNC สำหรับแกนนี้ และหากจำเป็น ให้ดำเนินการตามขั้นตอนการปรับเทียบวงจรตรวจจับกระแสที่อธิบายไว้ในคู่มือการบำรุงรักษาซีรีส์ Alpha

Q5: SVM1-240 ใช้งานมา 15 ปี ควรเปลี่ยนแผงวงจรสายไฟล่วงหน้าหรือไม่ แม้ว่าจะยังไม่มีการแจ้งเตือนใดๆ เกิดขึ้น?

การเปลี่ยนแผงวงจรไดรฟ์อายุ 15 ปีล่วงหน้าเป็นสิ่งที่สมเหตุสมผลสำหรับแกนการผลิตที่สำคัญ ซึ่งการหยุดทำงานโดยไม่ได้วางแผนมีค่าใช้จ่ายสูง

เมื่ออายุถึงระดับนั้น ตัวเก็บประจุอิเล็กโทรไลต์บนแผงวงจรสายไฟน่าจะเสื่อมสภาพ — ความจุลดลงและ ESR เพิ่มขึ้นจากการหมุนเวียนของความร้อน

แทนที่จะรอให้เกิดความล้มเหลว การยกเครื่องตามแผนในช่วงเวลาการบำรุงรักษาตามกำหนด — เปลี่ยนทั้งแผงวงจรสายไฟและตัวเก็บประจุ ทำความสะอาดฮีทซิงค์ เปลี่ยนพัดลมระบายความร้อน และตรวจสอบการเชื่อมต่อทั้งหมด — จะคืนความน่าเชื่อถือของไดรฟ์ให้ใกล้เคียงกับของใหม่

ศูนย์ซ่อม FANUC เฉพาะทางมีบริการยกเครื่องแผงวงจรสายไฟ ซึ่งรวมถึงการเปลี่ยนตัวเก็บประจุ ซึ่งเป็นทางเลือกที่คุ้มค่าแทนการเปลี่ยนแผงวงจรทั้งหมด
