| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2203-0110 |

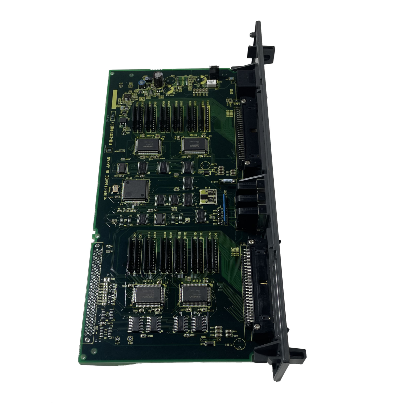

A16B-2203-0110 คือ C7 board I/O ที่มีความจุสูงที่สุดในครอบครัว A16B-2203-01xx104 ทางเข้าดิจิทัลและ 72 ทางออกดิจิทัลเป็นตัวแทน I / O ครบถ้วนสําหรับเครื่องมือ CNC ซีรีส 0-C ที่พร้อมครบ.
104 การเข้าแบบดิจิทัลหน้าปก: การล็อคประตูเครื่อง, สวิทช์ขอบแกน (ตําแหน่งการเดินทางและตําแหน่งมาตรฐาน), การตั้งทิศทางของสปินด์เสร็จสิ้น, การโค้ดตําแหน่งกระจกเครื่องมือ, การยืนยันความดันทางไฮดรอลิกเครื่องตรวจจับระดับของน้ําเย็น, ชั๊คแคลมป์ / แคลมป์ไม่, การยืนยันของหาง, เซ็นเซอร์ตําแหน่งพัลเล็ต, ติดต่อตัวเลือกโหมดพานีลผู้ใช้งาน, ขั้นตอนการยกเลิกอัตราอาหาร, ขั้นตอนการยกเลิกความเร็วของสปินด์,การติดตามโซ่หยุดฉุกเฉิน, และสัญญาณการเสร็จสิ้นของฟังก์ชันผู้ช่วยทั้งหมด
72 การออกแบบดิจิตอลการขับเคลื่อน: รีเล่ยปั๊มน้ําเย็น, การเริ่มต้นปั๊มไฮดรอลิก, เครื่องติดต่อการเริ่มต้น/ทิศทางของสปินด์, โซเลโนอิดปลดเบรคแกน, โซเลโนอิดล็อคประตู, รีเล่ยอํานวยการ/ลดกลับกระจกเครื่องมือ, โซเลโนอิดล็อคชัครีเล่ย์คลัมเพลต, โคมไฟชี้วัด (หมุนเวียนทํางาน, น้ํายาเย็นเปิด, เตือน, การทํางานของสปินด์) และการออกเรเล่ M-code ทั้งหมด
สําหรับเครื่องยนต์ที่ซับซ้อน โดยเฉพาะอย่างยิ่งเครื่องยนต์ที่มีเครื่องเปลี่ยนเครื่องมืออัตโนมัติ ระบบพาเล็ต หรือฟังก์ชันเสริมหลายประการ ความจุเต็ม 104/72 C7 เป็นรายละเอียดที่ถูกต้อง
| ปริมาตร | มูลค่า |
|---|---|
| การกําหนด | C7 (ครบครัน) |
| การเข้าแบบดิจิตอล | 104 |
| การออกแบบดิจิตอล | 72 |
| การก่อสร้าง | การติดตั้งพื้นผิว (SMD) |
| ระบบ CNC | 0-C, 0-D, 0-F |
| รองรับได้ | 0-MC 0-TC 0-MD 0-TD 0-MF 0-TF |
| น้ําหนัก | 00.90 ปอนด์ |
| การแทนที่ | A16B-1212-0220 |
| คู่มือ FANUC | GFZ-61395E/06 |
A16B-2203-0110 เป็น "เวอร์ชั่นที่ติดตั้งบนพื้นผิวของผลิตข้อมูลข้อมูล C7 ครบวงจร" ✅ การสร้างของมันคือ SMD (Surface Mount Device) ทั่วไป. สิ่งนี้แยกมันจาก A16B-1212-0220 ก่อนหน้านี้ซึ่ง DNC Electronics ยืนยันว่าเป็นเวอร์ชั่นที่เก่ากว่า.
การเปลี่ยนจากการสร้างที่ไม่ใช่ SMD เป็น SMD นํามาซึ่ง:
A16B-2203-0110 เป็นบอร์ด C7 ของรุ่นปัจจุบัน ซึ่งติดตั้งในเครื่อง "การควบคุม 0-C รุ่นหลัง" ที่ถูกสร้างขึ้นเมื่อฮาร์ดแวร์ 0-C เติบโตขึ้น เครื่อง 0-C ก่อนหน้านี้อาจมี A16B-1212-0220
0-MC ศูนย์แปรรูป C7 แผ่นเปลี่ยน:ศูนย์แปรรูป FANUC 0-MC ที่มีเครื่องเปลี่ยนเครื่องมืออัตโนมัติใช้บอร์ด A16B-2203-0110 C7 สําหรับอินเตอร์เฟซเครื่องจักร 104/72 ครบถ้วนการแลกเปลี่ยนกับ A16B-2203-0110 ที่ได้รับการทดสอบ ทําให้การทํางาน I/O ได้กลับมาเต็มที่.
0-TD เครื่องหมุน twin-turret:เครื่องหมุน CNC 0-TD ที่มีหอคอยสองหอคอยและหมุนไฮดรอลิก ใช้บอร์ด C7 104 ทางเข้ารองรับสัญญาณเต็มที่ตั้งจากทั้ง 2 เครื่องโค้ดตําแหน่งหอคอย เครื่องรับสัญญาณไฮดรอลิกและแผ่นผู้ใช้งาน.
Q1: A16B-2203-0110 สามารถแทน A16B-1212-0220 ได้โดยตรงในเครื่อง 0-C เก่ากว่า?
ทั้งคู่เป็นบอร์ด I/O C7 (104/72 DI/DO) และใช้ตําแหน่งการทํางานเดียวกันA16B-2203-0110 "เวอร์ชั่นล่าสุดของบัตรการออก C/D ที่ติดตั้งเครื่องควบคุม 0C รุ่นหลัง" และ A16B-1212-0220 เวอร์ชั่นที่เก่ากว่าที่ไม่ใช่ SMDในส่วนใหญ่ของ 0-C การใช้งาน A16B-2203-0110 สามารถแทน A16B-1212-0220 แต่ FanucWorld ของข้อความแลกเปลี่ยนระบุว่า:"แลกเปลี่ยนต้องเป็น A16B-2203-0110" หมายถึง โปรแกรมเครดิตแลกเปลี่ยนต้องมีหมายเลขบอร์ดที่ตรงกันสําหรับการเปลี่ยนแบบมาตรฐาน ยืนยันความสอดคล้องของฮาร์ดแวร์จากเอกสารเครื่องจักรเฉพาะ
Q2: การระบุตัวเชื่อมต่อบน A16B-2203-0110 คืออะไร?
A16B-2203-0110 ใช้เครื่องเชื่อมฮอนด้า M18, M1, M20 (DI/DO) และ M2, M19 (ออก)ชุดเครื่องเชื่อมเต็มสําหรับการตั้งค่า 104/72 C7 ได้รับการยืนยันใน FANUC ซีรี 0-C/0-D Hardware Connection Manual.
Q3: A16B-2203-0110 ใช้ได้ทั้งระบบ CNC 0-C และ 0-D ไหม?
ใช่. "การทํางานของ O-C การควบคุมหรือ O-D, O-F การตั้งค่าในที่นี้ I / O อินเตอร์เฟซระหว่าง NC และ MC". DNC อิเล็กทรอนิกส์เช่นกันยืนยันความสอดคล้องกับ 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF,และ 0-TTF การปรับแต่ง ✅ ครบวงจรของสาย CNC ล่าสุด 0 ซีรีสที่ใช้บอร์ด I/O C7.
