| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

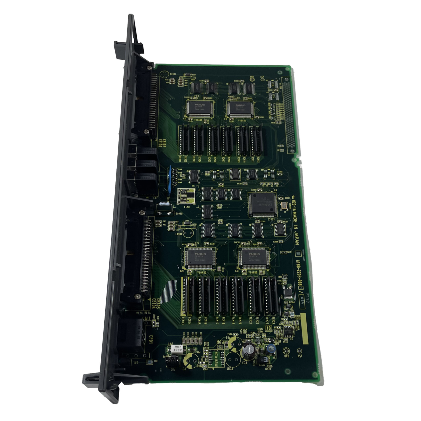

| หมายเลขรุ่น | A16B-2203-0111 |
ภายในครอบครัวบอร์ด I/O A16B-2203-01xx สําหรับ FANUC Series 0-C CNC มีสามระดับความสามารถตอบสนองความยุ่งยากของเครื่องมือที่แตกต่างกัน
| คณะกรรมการ | การกําหนด | DI | DO |
|---|---|---|---|
| A16B-2203-0110 | C7 (เต็ม) | 104 | 72 |
| A16B-2203-0111 | C6 (กลาง) | 80 | 56 |
| A16B-2203-0112 | C5 (พื้นฐาน) | 40 | 40 |
ตําแหน่ง C6 (A16B-2203-0111) ระหว่าง C7 ที่ระบุเต็มที่และ C5 ขั้นต่ํา Its 80/56 DI/DO count covers the I/O requirements of mid-complexity CNC machine tools — machines that need more than the basic C5 provides but do not reach the full signal complement of a complex machining centre with automatic pallet changers and tool magazines.
นี่ทําให้ C6 เป็นรายละเอียดที่ถูกต้องสําหรับ:
| ปริมาตร | มูลค่า |
|---|---|
| การกําหนด | C6 |
| การเข้าแบบดิจิตอล | 80 |
| การออกแบบดิจิตอล | 56 |
| ระบบ CNC | ซีรี่ย์ 0-C, 0-D |
| ซีรี่ย์ | A16B-2203 |
| FANUC คู่มือ Ref | GFZ-61395E/06 |
A16B-2203-0111 เชื่อมต่อกับระบบ PMC (Programmable Machine Controller) ของเครือ CNC ซีรี่ย์ 0-C ผ่านระบบ I/O Link
เมื่อ A16B-2203-0111 ประสบความผิดพลาด ทั้งการอ่าน input และการขับรถ output หยุด PMC เสียการติดต่อกับอุปกรณ์สนามเครื่อง
ความผิดปกติของบอร์ด I/O ศูนย์หมุน 0-TC:เครื่องหมุน CNC FANUC 0-TC พัฒนาสัญญาณเตือน PMC ที่ส่งผลกระทบต่อการหมุนไฮดรอลิกและฟังก์ชันของน้ําเย็น. บอร์ด A16B-2203-0111 C6 ได้รับการระบุว่ามีความผิดพลาด. การเปลี่ยนคืนเครื่อง I / O ทั้งหมด 80/56
ศูนย์แปรรูปขนาดเล็ก 0-MC:ศูนย์แปรรูป CNC ขนาดเล็กที่ไม่มีเครื่องเปลี่ยนพัลเล็ต ใช้รายละเอียด C6 I/Oและสัญญาณเบรกแกนในความสามารถ C6.
Q1: A16B-2203-0111 (C6) สามารถแทน A16B-2203-0110 (C7) ได้ถ้า C7 ไม่พร้อมใช้งาน?
เพียงแต่ถ้าโปรแกรม PMC ใช้ค่าเข้า 80 หรือน้อยกว่า และค่าออก 56 หรือน้อยกว่า หากโปรแกรม PMC ของเครื่องรับสัญญาณในช่วง 81 ‰ 104 DI หรือ 57 ‰ 72 DOสัญญาณเหล่านั้นไม่มีอยู่บนบอร์ด C6. ยืนยันการใช้งานจุด I/O ของเครื่องจากเอกสารบันได PMC ก่อนเปลี่ยนบอร์ดขนาดต่ํากว่า
Q2: A16B-2203-0111 ใช้กับเครื่องควบคุมซีรีส์ 0-D และ 0-C ได้หรือไม่?
ใช่ บอร์ด I/O ซีรี่ย์ C A16B-2203-01xx ได้รับการยืนยันสําหรับการควบคุมยุค 0-C และ 0-D (และ 0-F) DNC Electronics ยืนยันว่า C7 (A16B-2203-0110) ใช้กับ 0-MD, 0-TD, 0-MFการตั้งค่า 0-TF ความสอดคล้องเดียวกันขยายไปยัง C6 A16B-2203-0111 ภายในครอบครัวบอร์ดเดียวกัน.
Q3: เครื่องเชื่อมอะไรที่ใช้ใน A16B-2203-0111?
บอร์ด C6 มีตําแหน่งเครื่องเชื่อมที่ครบถ้วนน้อยกว่า C7 (ที่บรรทุก M18, M1, M20, M2, M19) คอมพลิเมนต์สัญญาณ 80/56 ของ C6 ใช้กลุ่มย่อยของระบบเชื่อมยืนยันการวางแผนเชื่อมแม่นยําจากคู่มือการเชื่อมต่อฮาร์ดแวร์ซีรีส์ 0-C สําหรับการตั้งค่าเครื่องจักรเฉพาะ.
Q5: การเปลี่ยน A16B-2203-0111 ต้องมีการเปลี่ยนแปลงโปรแกรม PMC ไหม?
ไม่ โปรแกรม PMC ใช้เลขที่ I/O ไม่ใช่ตัวระบุที่เกี่ยวข้องกับบอร์ดการเปลี่ยน A16B-2203-0111 แบบเดียวกันกับบอร์ด C6 เดียวกันจะนําการสื่อสาร I/O กลับมาโดยไม่ต้องปรับปรุงโปรแกรม PMC.
