| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2203-0090 |

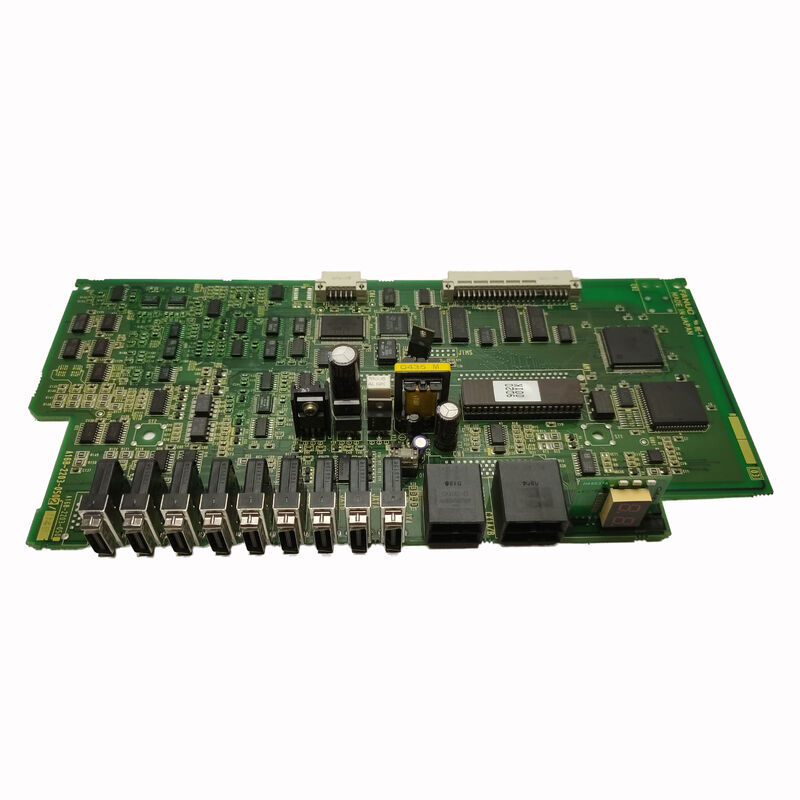

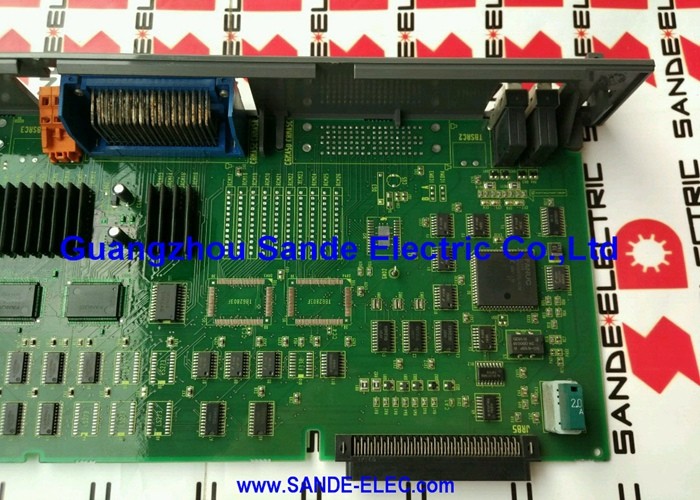

รายการFANUC A16B-2203-0090มีการระบุว่า "ROBO" เป็นเครื่องหมายในนามแปล PCB ของ FANUC ที่ระบุแผ่นที่เกี่ยวข้องกับสายสินค้าควบคุมหุ่นยนต์และบูรณาการหุ่นยนต์-CNC ของ FANUC
ซีรี่ย์ A16B-2203 ครอบคลุมช่วงการควบคุมและพานอินเตอร์เฟซที่เชี่ยวชาญ: พานพลังงานสําหรับเครื่องควบคุมหุ่นยนต์ (A16B-2203-0370 สําหรับ R-J3iB, A16B-2203-0910 สําหรับ R-30iA/R-30iB),บอร์ดควบคุมแกนและบอร์ดขยาย I/O, บอร์ดอินเตอร์เฟซ DeviceNet (A16B-2203-0190) และบอร์ดการติดตาม / การควบคุมเช่น A16B-2203-0090 แต่ละบอร์ดในชุดมีหน้าที่เฉพาะเจาะจงภายในสถาปัตยกรรมระบบควบคุมที่ใหญ่กว่า.
บทบาทของ ROBO monitor PCB แตกต่างจากบทบาทของบอร์ด CPU หลัก
ในกรณีที่ CPU หลักดําเนินการ CNC หรือโปรแกรมหุ่นยนต์, บริหารการควบคุม servo และทํางานบันได PMCบอร์ดจอทํางานในระบบ ระดับการสังเกตและการควบคุม ✅ ชั้นของอิเล็กทรอนิกส์ที่รับผิดชอบในการรู้ว่าระบบทํางานภายในปารามิเตอร์ที่คาดหวัง, การสื่อสารสถานะต่อโมดูลที่เชื่อมต่อและระบบการติดตามภายนอก และการแจ้งสถานการณ์ที่ต้องการการลงมือในการบํารุงรักษา ก่อนที่จะกลายเป็นความผิดพลาดในการหยุดเครื่อง
ในการใช้งานแบบหุ่นยนต์และหุ่นยนต์ที่เชื่อมโยงกับ CNCการติดตามสถานะของระบบมีความสําคัญเป็นพิเศษ เพราะสาเหตุของความผิดพลาดที่ไม่พบสามารถแพร่กระจายอย่างรวดเร็วผ่านเซลล์หุ่นยนต์-เครื่องจักรที่ประสานงาน.
โรบ็อตที่ยังคงทํางานด้วยวงจรความปลอดภัยที่เสื่อม หรือ CNC ที่ยังคงทํางานด้วยฟังก์ชันการติดตามตําแหน่งที่ล้มเหลว อาจทําให้เครื่องมือเสียหายหรือในกรณีที่รุนแรง เหตุการณ์ความปลอดภัย.
PCB มอนิเตอร์เป็นส่วนหนึ่งของชั้นตรวจสอบที่เกี่ยวข้องกับความปลอดภัยของระบบซึ่งเป็นเหตุผลว่าทําไมการล้มเหลวของมันมักจะสร้างสัญญาณเตือน ที่หยุดการทํางาน แทนที่จะอนุญาตให้ระบบดําเนินการในสภาพเสื่อม.
| ปริมาตร | มูลค่า |
|---|---|
| ซีรี่ย์ | A16B-2203 |
| หน้าที่ | โมเนอร์ ROBO / ระบบควบคุม PCB |
| การใช้งาน | CNC + การบูรณาการควบคุมหุ่นยนต์ |
| ตัวชี้วัด | ตัวแสดงสถานะ LED หลายตัว |
| อินเตอร์เฟซ | เครื่องเชื่อมต่อระดับบอร์ดหลายสาย |
| สถานะ | กําจัดโดยผู้ผลิต |
| สาเหตุ | ญี่ปุ่น |
A16B-2203 บอร์ดซีรีส์เป็นหนึ่งในครอบครัวบอร์ดที่มีฟังก์ชันที่หลากหลายที่สุดในคัดลอกอะไหล่ของ FANUC The -2203 prefix identifies boards from a common era and physical standard in FANUC's PCB architecture — typically the Series 16/18 through early i-series generation — but the last four digits distinguish widely different functions:
-0090 (ตารางนี้)ROBO จับจอง PCB รายการระบบการติดตามและควบคุม, โปรแกรม CNC เชื่อมโยงกับหุ่นยนต์
-0110:หน่วยเสริมเซอร์โวหรือโครงการอินเตอร์เฟซ หน่วยขยายการควบคุมเซอร์โว
-0190:DeviceNet I/F PCB ผิวหน้าการสื่อสารbus สายสนามสําหรับเครื่องควบคุมหุ่นยนต์
-0200:PLC Interface PCB ‡ เครื่อง I/O และการบูรณาการ PLC
- 0291:เครื่องควบคุมกราฟฟิก PCB การประมวลผลจอสําหรับซีรี 15/150 CNC
-0370:หน่วยพลังงาน สําหรับเครื่องควบคุมหุ่นยนต์ R-J3iB
-0910:อุปกรณ์ประกอบพลังงาน for R-30iA/R-30iB robot controllers
This diversity means that a part number in the A16B-2203 series tells you the board is from a specific FANUC hardware generation but says little about its function without looking at the last four digits.
เมื่อซื้อเครื่องสํารอง A16B-2203-0090มันจําเป็นต้องใช้เลขชิ้นที่แม่นยํา รุ่น A16B-2203 อื่นๆ ที่มีเลขที่คล้ายกันบนผิวหน้า เป็นแผ่นที่แตกต่างกันโดยสิ้นเชิงที่มีหน้าที่ที่แตกต่างกัน, เครื่องเชื่อมต่าง ๆ และความต้องการในการติดตั้งที่แตกต่างกัน
หนึ่งในลักษณะที่ใช้ได้มากที่สุดในทางปฏิบัติของ A16B-2203-0090 คือชุดของตัวชี้ระดับ LED
ในโครงสร้างระบบควบคุมของ FANUCLEDs การวินิจฉัยบนบอร์ดแต่ละตัวเป็นสายแรกของความรู้การบํารุงรักษา ก่อนการเชื่อมอุปกรณ์การทดสอบใด ๆ หรือการเข้าถึงจอวินิจฉัยซอฟต์แวร์ของ CNC, วิศวกรบํารุงรักษาสามารถสังเกตสถานะ LED บนบอร์ดแต่ละตัวเพื่อกําหนดส่วนใดของระบบที่แข็งแรงและส่วนใดที่มีความผิดปกติ
ไลด์ของจอ PCB โมเนอร์ ROBO ปกติแสดงให้เห็นว่า:
สถานะของพลังงาน:ยืนยันว่าสายไฟฟ้าภายในของบอร์ด (+ 5V, ± 15V) อยู่ภายในรายละเอียดไลด์ไฟฟ้ามืดเมื่อระบบมีพลังงานแสดงให้เห็นถึงความผิดปกติของไฟฟ้าในระดับบอร์ด, เฟกชั่นป้องกันที่ระเบิด หรือรอยไฟฟ้าที่เสียหาย
สถานะการสื่อสาร:ชี้ให้เห็นถึงสภาพการเชื่อมโยงข้อมูลของพานกับโมดูลอื่นๆ ไลด์สื่อสารที่ส่องส่องหรือปิดเมื่อระบบทํางานแสดงให้เห็นถึงความผิดพลาดในการสื่อสารของบัส ̇ ที่อาจมีอยู่บนพานนี้บนโมดูลรับ, หรือในพื้นหลังที่เชื่อมต่อพวกเขา
สถานะการเตือน:หนึ่งหรือหลาย LED ที่ส่องแสงเมื่อบอร์ดได้ตรวจพบภาวะความผิดพลาดในวงจรที่มันติดตามเสมอหรือส่องส่อง (flashing) สอดคล้องกับรหัสความผิดพลาดเฉพาะเจาะจงที่อธิบายในคู่มือการบํารุงรักษาของ CNC หรือเครื่องควบคุมหุ่นยนต์.
สถานการณ์ LED เหล่านี้ รวมไปกับรหัสเตือนที่แสดงอยู่บนแผ่นมือทํางานของ CNCให้ช่างบํารุงรักษาที่มีประสบการณ์สามารถหาจุดผิดพลาดของบอร์ดหรือวงจรเฉพาะเจาะจง ก่อนที่จะถอดหรือเปลี่ยนโมดูลใด ๆ.
เมื่อเครื่องตรวจสอบ PCB ของ ROBO ล้มเหลว ระบบมักจะผลิตรหัสเตือนในประเภทที่เกี่ยวข้องกับการติดตามสถานะของระบบ การสื่อสารระหว่างโมดูล หรือวงจรติดตามความปลอดภัยเฉพาะเจาะจง
ความท้าทายในการวินิจฉัยคือ ประเภทสัญญาณเตือนเหล่านี้อาจเกิดจากความผิดพลาดในส่วนอื่น ๆ ของระบบหรือปัญหาไฟฟ้าสามารถเลียนแบบการล้มเหลวของบอร์ดจอ.
แนวทางการวินิจฉัยที่เป็นระบบคือ: ก่อนอื่นต้องยืนยันว่า ความดันของเครื่องไฟฟ้าที่เชื่อมต่อในบอร์ดถูกต้อง; จากนั้นยืนยันว่าการเชื่อมต่อทั้งหมดของเชื่อมต่อนั้นปลอดภัย และสายไฟทั้งหมดถูกตั้งไว้อย่างถูกต้อง
หากการให้พลังงานและการเชื่อมต่อได้รับการยืนยันถูกต้องและสัญญาณเตือนยังคงอยู่ ติด A16B-2203-0090 ด้วยบอร์ดที่มีความรู้ดี (ถ้ามี) เพื่อยืนยันว่าความผิดพลาดเคลื่อนที่กับบอร์ดโบร์ดได้รับการยืนยันว่าผิดปกติ.
ถ้าความผิดพลาดยังคงอยู่ ปัญหาอยู่ที่อื่นในระบบ
Q1: รหัสสัญญาณเตือนอะไรบนเครื่องควบคุม CNC หรือหุ่นยนต์ที่แสดงให้เห็นโดยเฉพาะอย่างยิ่งว่า A16B-2203-0090 พลาด?
รหัสเตือนสติเฉพาะตัวขึ้นอยู่กับ CNC หรือรุ่นเครื่องควบคุมหุ่นยนต์ที่บอร์ดติดตั้งอยู่
ในระบบ CNC FANUC รุ่น 16/18 ระบบระดับระบบระดับ 900 (DRAM parity, SRAM parity,ความผิดพลาดของระบบ) หรือสัญญาณเตือนที่เกี่ยวข้องกับจอเฉพาะเจาะจงในชุด 300-400 อาจเกี่ยวข้องกับความผิดพลาดของบอร์ดจอ.
เครื่องควบคุมหุ่นยนต์ (รุ่น R-J2 หรือ R-J3) สร้างสัญญาณเตือนระดับ SRVO (เซอร์โว) หรือ SYST (ระบบ) สําหรับความผิดพลาดในวงจรจรปิด
ดูคู่มือการบํารุงรักษาสําหรับรุ่นเครื่องควบคุมเฉพาะเจาะจง เพื่อระบุรหัสสัญญาณเตือนที่เกี่ยวข้องกับความผิดพลาดของแผ่นจอจอ และนํามาเปรียบเทียบกับภาวะ LED บนแผ่นจอเอง
คําถามที่ 2: A16B-2203-0090 สามารถซ่อมแซมได้หรือไม่ หรือการเปลี่ยนเป็นทางเลือกเดียว?
การซ่อมแซมในระดับส่วนประกอบเป็นไปได้ในหลักการ board ไม่ซับซ้อนอย่างไม่ซ่อมแซม แต่ความเป็นไปได้เชิงปฏิบัติการขึ้นอยู่กับรูปแบบความล้มเหลวหากความผิดปกติคือส่วนประกอบแยกที่ล้มเหลว (ตัวควบคุมแรงดัน), logic IC, passive component) ที่สามารถระบุและเปลี่ยนด้วยอุปกรณ์การปรับปรุง SMD ที่เหมาะสม การซ่อมแซมเป็นไปได้
หากความล้มเหลวเกี่ยวข้องกับความเสียหายของร่องรอยภายในหลายชั้นของบอร์ด (จากเหตุการณ์การกระชับหรือความเสียหายทางกายภาพ) การซ่อมแซมจะกลายเป็นไม่เป็นไปได้ถ้าเป็นไปได้, ซ่อมบํารุงแผ่น A16B-2203
บริการแลกเปลี่ยน (รับหน่วยทดสอบที่ปรับปรุงใหม่ในแลกเปลี่ยนกับบอร์ดที่ล้มเหลว) เป็นเส้นทางการบริการที่ทั่วไปที่สุดสําหรับส่วนนี้
Q3: A16B-2203-0090 ใช้ในเครื่องจักร CNC เท่านั้น หรือใช้ในแอปพลิเคชั่นที่เชื่อมโยงกับหุ่นยนต์เท่านั้น?
การกําหนด "ROBO" แสดงถึงบริเวณการใช้งานหลักของบอร์ด ✓ เครื่องควบคุมหุ่นยนต์และสายสินค้าบูรณาการหุ่นยนต์-CNC ของ FANUC
อย่างไรก็ตาม ระบบ CNC ของ FANUC ที่มีฟังก์ชันการประสานงานของหุ่นยนต์ (เช่น ระบบ CNC หลายแกนที่มีการควบคุมแกนหุ่นยนต์ที่บูรณาการ) ก็ใช้บอร์ดจากครอบครัว ROBO ด้วย
คําตอบอย่างแน่นอนสําหรับเครื่องจักรใด ๆ อยู่ในรายการอะไหล่ของเครื่องจักรนั้นหรือคู่มือการเชื่อมต่อฮาร์ดเวิร์ด ถ้า A16B-2203-0090 มีอยู่ในรายการเป็นส่วนหนึ่งของการตั้งค่าเครื่องจักรนั้นมันเป็นบอร์ดที่ถูกต้องไม่ว่าเครื่องจะเป็น CNC สะอาด, โรบอต หรือระบบไฮบริด
Q4: มีตัวชี้วัด LED จํานวนกี่ตัวบน A16B-2203-0090 และมีความหมายในการวินิจฉัยของมันคืออะไร?
จํานวนและการติดป้ายของตัวชี้วัด LED นั้นแตกต่างกันตามการปรับปรุงบอร์ด แต่บอร์ดจอ A16B-2203 ซีรีย์มักมี LED ระหว่าง 4 และ 12 ตัวที่ครอบคลุมสถานะพลังงาน สถานะการเชื่อมต่อการสื่อสารและการแสดงความผิดพลาด.
ตําแหน่งของ LED และความหมายของมันถูกบันทึกไว้ในหนังสือพิมพ์การบํารุงรักษาของเครื่องควบคุม ซึ่งอธิบายการวางแผนทางกายภาพของ PCB
ไลด์ที่มีประโยชน์ที่สุดโดยทันทีคือตัวชี้วัดพลังงานที่ดี ถ้า LED กําลังใด ๆ ติดไปเมื่อระบบมีพลังงาน ไม่มีการวินิจฉัยของซอฟต์แวร์ที่จําเป็น; ความผิดพลาดอยู่ในวงจรพลังงานของบอร์ด
Q5: ระบบทํางานปกติเมื่อเย็น แต่ผลิตสัญญาณเตือนบอร์ดจอหลังจากอุ่นขึ้น
Temperature-dependent faults that appear after warm-up and clear when the system cools down point to a thermally marginal component on the board — typically an electrolytic capacitor with increased ESR at operating temperature, การเชื่อมต่อครึ่งประสาทที่รั่วไหลเมื่อร้อน หรือการเชื่อมต่อ solder ที่มีรอยแตกเล็ก ๆ เปิดภายใต้การขยายความร้อนและปิดเมื่อเย็น
โหมดความล้มเหลวนี้เป็นลักษณะของแผ่นเก่าหรือ ESD-stressed ที่ใกล้สิ้นอายุการใช้งานที่น่าเชื่อถือ
The temporary workaround (allowing the system to cool before restarting) is not a maintenance solution — the board should be replaced before the thermally-induced fault becomes permanent and causes unplanned downtime in production.
