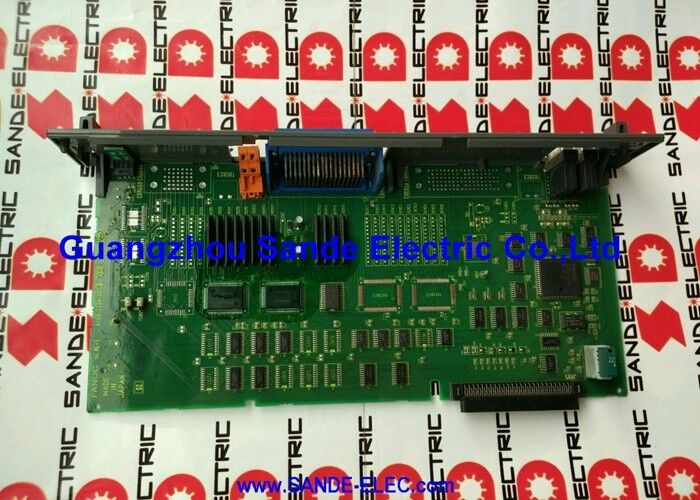

A16B-2203-0031 | FANUC ซีรีส์ 16 ตัวเลือก 2 PCB — 4 แกนเพิ่มเติม / ไม่มี CPU ย่อย / การแสดงสถานะ LED / A20B-2902-0070

ตัวเลือก 2 — การขยายแกนในซีรีส์ 16

FANUC ซีรีส์ 16 CNC ใช้สถาปัตยกรรมการขยายแบบสล็อต ชุดควบคุม CNC มีช่องเสียบการ์ดเสริมที่กำหนดไว้นอกเหนือจากบอร์ด CPU หลักที่รองรับการขยายฮาร์ดแวร์เฉพาะ ช่อง "ตัวเลือก 2" จะได้รับบอร์ดขยายแกน ซึ่งเป็นการ์ดที่เพิ่มช่องแกนเซอร์โวนอกเหนือจากที่บอร์ดหลักมีให้

A16B-2203-0031 เติมช่องตัวเลือก 2 นี้ด้วยช่องแกนเพิ่มเติม 4 ช่อง แผงวงจรหลักซีรีส์ 16 ฐานจะจัดการกับแกนหลัก (โดยทั่วไปคือ 3 ถึง 4 แกนสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์หรือเครื่องกลึงมาตรฐาน) เมื่อการใช้งานมีความต้องการมากขึ้น เช่น เครื่องจักรที่มีโต๊ะหมุน สปินเดิลเพิ่มเติม แกนเปลี่ยนพาเลท หรือแกนแม็กกาซีนเครื่องมือเฉพาะ A16B-2203-0031 มีช่องเซอร์โวเพื่อควบคุม

ข้อมูลผลิตภัณฑ์ที่สำคัญ

ไม่มี CPU ย่อย — ควบคุมแกนผ่านโปรเซสเซอร์หลัก

A16B-2203-0031 คือรุ่นที่ไม่ใช่ CPU ย่อยของกระดานทางเลือกที่ 2 ซึ่งหมายความว่าการคำนวณการควบคุมแกนทั้งหมดสำหรับแกนเพิ่มเติมอีก 4 แกนจะดำเนินการโดย CPU หลักของซีรีส์ 16 — ไม่มีหน่วยประมวลผลแยกต่างหากสำหรับแกนขยายเหล่านี้

สำหรับเครื่องจักรที่แกนเพิ่มเติมอีก 4 แกนทำงานด้วยความเร็วปานกลางและไม่ต้องการคุณลักษณะการประมวลผลแบบเรียลไทม์ที่มีความต้องการมากที่สุด CPU หลักจะจัดการกับภาระการคำนวณที่เพิ่มเข้ามาโดยไม่ทำให้ประสิทธิภาพลดลง แกนเพิ่มเติมที่เรียบง่ายกว่า เช่น โต๊ะหมุน ตัวกำหนดพาเลท ตัวขับเคลื่อนแม็กกาซีนเครื่องมือ โดยทั่วไปจะจัดอยู่ในหมวดหมู่นี้

สิ่งนี้แตกต่างกับ A16B-2203-0033 ซึ่งรวมถึง CPU ย่อยเฉพาะสำหรับการใช้งาน Series 18 โดยเฉพาะซึ่งต้องการการประมวลผลแบบอิสระสำหรับแกนเพิ่มเติม

การแสดงสถานะ LED — การมองเห็นการวินิจฉัย

แผงด้านหน้าของ A16B-2203-0031 มีสัญญาณเตือน LED และการแสดงสถานะ ในสถาปัตยกรรมการควบคุม FANUC ซีรีส์ 16/18 ไฟ LED เหล่านี้ให้:

การแสดงลำดับการเปิดเครื่อง:รูปแบบ LED เปลี่ยนแปลงตามสถานะที่กำหนดระหว่างลำดับการเริ่มต้นระบบของ CNC รูปแบบที่หยุดทำงานหรือไม่ถูกต้องจะช่วยจำกัดความผิดพลาดในการเริ่มต้นระบบให้กับบอร์ด Option 2

สัญญาณเตือน:เมื่อสัญญาณเตือนเซอร์โวบนแกนเพิ่มเติมอันใดอันหนึ่งเกิดขึ้น ไฟ LED ของบอร์ด Option 2 จะแสดงตัวบ่งชี้สัญญาณเตือนที่มองเห็นได้ตัวแรกที่ระดับบอร์ด ซึ่งมีประโยชน์เมื่อวินิจฉัยสัญญาณเตือนของแกนโดยไม่ต้องเข้าถึงหน้าจอควบคุมเครื่อง CNC

สถานการณ์การใช้งาน

การขยายศูนย์เครื่องจักร 4 แกน:เครื่องแมชชีนนิ่งเซ็นเตอร์ FANUC ซีรีส์ 16-MB จำเป็นต้องมีแกนที่ 5 สำหรับโต๊ะกำหนดดัชนีแบบหมุน บอร์ด A16B-2203-0031 Option 2 ได้รับการติดตั้งในช่อง Option 2 ติดตั้งโมดูลเซอร์โว A20B-2902-0070 และพารามิเตอร์ถูกโหลดซ้ำ แกนที่ 5 พร้อมใช้งานสำหรับ CNC

การเปลี่ยนใหม่หลังจากบอร์ด Option 2 ขัดข้อง:เครื่องแมชชีนนิ่งเซ็นเตอร์ที่ติดตั้ง A16B-2203-0031 จะพัฒนาการแจ้งเตือนบนช่องแกนเพิ่มเติมโดยเฉพาะ ช่องแกนหลักยังคงใช้งานได้ — สอดคล้องกับความผิดปกติของบอร์ด Option 2 การเปลี่ยนจะคืนค่าการทำงานของแกนเพิ่มเติม

คำถามที่พบบ่อย

คำถามที่ 1: สามารถติดตั้ง A16B-2203-0031 โดยไม่มีโมดูลเซอร์โว A20B-2902-0070 ได้หรือไม่

A20B-2902-0070 คือโมดูลควบคุมเซอร์โวที่เสียบเข้ากับบอร์ด A16B-2203-0031 Option 2 โมดูลเซอร์โวมีการประมวลผลลูปเซอร์โวสำหรับแกนเพิ่มเติม หากไม่มีสิ่งนี้ ช่องแกนเพิ่มเติมจะไม่สามารถทำงานได้ เมื่อสั่งซื้อ A16B-2203-0031 ให้ยืนยันว่าจำเป็นต้องใช้โมดูลเซอร์โวด้วยหรือไม่ หรือสามารถถ่ายโอน A20B-2902-0070 ที่มีอยู่จากบอร์ดเดิมได้หรือไม่

คำถามที่ 2: หลังจากติดตั้ง A16B-2203-0031 แล้ว ทำไมพารามิเตอร์และโปรแกรมทั้งหมดจึงต้องถูกรีโหลด?

CNC-Shopping ยืนยันว่าการติดตั้งต้องมีพารามิเตอร์และโหลดโปรแกรมใหม่ เมื่อติดตั้งบอร์ด Option 2 ใหม่ หน่วยความจำ SRAM ของ CNC จะเห็นการกำหนดค่าฮาร์ดแวร์ที่เปลี่ยนแปลง ระบบทำการตรวจจับฮาร์ดแวร์เมื่อเริ่มต้นระบบ ความไม่ตรงกันระหว่างข้อมูลการกำหนดค่าที่จัดเก็บไว้กับฮาร์ดแวร์ที่ตรวจพบอาจทำให้ CNC เริ่มต้นการทำงานไม่ถูกต้อง การโหลดพารามิเตอร์ซ้ำช่วยให้มั่นใจว่า CNC จดจำและกำหนดค่าแกนเพิ่มเติมใหม่ได้อย่างถูกต้อง

คำถามที่ 3: จำนวนแกนรวมสูงสุดของซีรีส์ 16 CNC ที่ติดตั้ง A16B-2203-0031 คือเท่าใด

ระบบฐานซีรีส์ 16 รองรับ 4 แกนบนเมนบอร์ด การเพิ่มบอร์ด A16B-2203-0031 Option 2 พร้อมด้วยแกนเพิ่มเติม 4 แกน ทำให้มีแกนควบคุมทั้งหมด 8 แกน ซึ่งครอบคลุมการกำหนดค่าเครื่องมือกลที่ซับซ้อนที่สุดในช่วงการใช้งานเป้าหมายของซีรีส์ 16 ยืนยันจำนวนแกนที่กำหนดค่าสูงสุดจากเอกสารซีรีส์และรุ่นเฉพาะของ CNC

คำถามที่ 4: A16B-2203-0031 เข้ากันได้กับระบบ CNC ซีรีส์ 18 หรือไม่

Series 16 ที่ไม่มีตัวแปร Sub-CPU สำหรับการใช้งาน Series 18 ที่ต้องใช้แกนเพิ่มเติม 4 แกน A16B-2203-0033 (พร้อม CPU ย่อย) คือบอร์ดที่ถูกต้อง ซีรีส์ 16 และ 18 ใช้บอร์ด Option 2 ที่แตกต่างกัน — ตรวจสอบบอร์ดที่เกี่ยวข้องสำหรับ CNC เฉพาะก่อนสั่งซื้อ

คำถามที่ 5: สัญญาณเตือนใดที่ระบุว่าบอร์ด A16B-2203-0031 Option 2 ล้มเหลว

สัญญาณเตือนที่ส่งผลกระทบโดยเฉพาะต่อช่องแกนเพิ่มเติม (แกนที่ 5 ถึงแกนที่ 8 ขึ้นอยู่กับการกำหนดค่า) ในขณะที่ช่องแกนหลักยังคงทำงานตามปกติเป็นลักษณะเฉพาะของความผิดปกติของบอร์ดตัวเลือก 2 สัญญาณเตือนแกน ข้อผิดพลาดในการสื่อสารของเซอร์โวบนแกนเพิ่มเติมเท่านั้น หรือการเตือนการเริ่มต้นที่ชี้ไปที่ช่องตัวเลือก 2 ถือเป็นตัวบ่งชี้การวินิจฉัย การอ้างอิงโยงรหัสสัญญาณเตือนด้วยการอ้างอิงสัญญาณเตือนฮาร์ดแวร์ Series 16 ในคู่มือการบำรุงรักษา
