| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2203-0021 |
เลขส่วน:A16B-2203-0021
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:โมดูลควบคุม PCB
ซีรี่ย์บอร์ด:A16B-2203
การใช้งาน:ระบบควบคุมและระบบอัตโนมัติ FANUC CNC

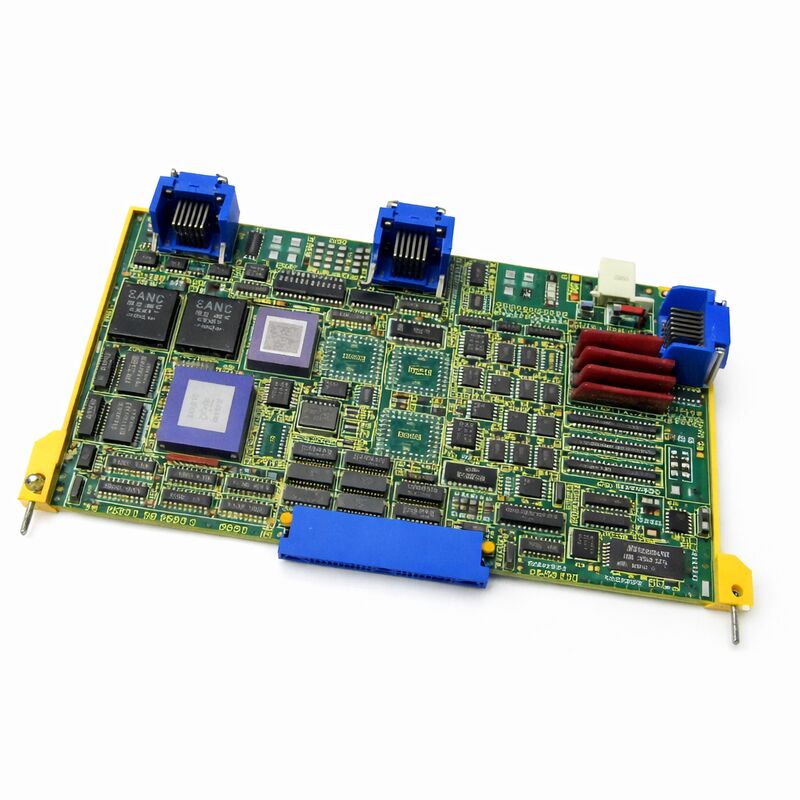

A16B-2203-0021 เป็นแผ่นวงจรที่พิมพ์จาก FANUC A16B-2203 ซีรีย์บอร์ดอินเตอร์เฟียชั่นเครื่องขยายกระบอก spindle, เครื่องประมวลผลกราฟฟิก และบอร์ดฟังก์ชันระบบในสาย CNC และเครื่องควบคุมอัตโนมัติของ FANUC
ซีรี่ย์นี้แสดงให้เห็นถึงรุ่นของบอร์ดที่เกี่ยวข้องกับแพลตฟอร์ม CNC รุ่นกลางของ FANUCให้ความสามารถทางการทํางานเฉพาะเจาะจงที่ครอบครัว A16B-2203 ได้ถูกออกแบบมาให้ในระบบควบคุมที่มันรองรับ.
ซีรีย์ A16B-2203 แตกต่างจาก A16B-2200, A16B-2201 และ A16B-2202 ด้วยตําแหน่งการทํางานของมันในสถาปัตยกรรมแผ่น FANUC
ขณะที่หมายเลขซีรีย์ก่อนหน้านี้ในครอบครัว A16B-22xx ครอบคลุม I / O, ความจํา, การควบคุมแกน, และระบบโลจิกสําหรับผู้ควบคุมรุ่นต้นถึงกลาง,ซีรี่ย์ A16B-2203 รวมถึงบอร์ดที่มีฟังก์ชันที่ก้าวหน้ากว่า รวมถึงการ์ดอินเตอร์เฟซเซอร์โฟมที่มีประสิทธิภาพสูง, PCB การควบคุมการขับเคลื่อน spindle และบอร์ดตัวเลือกการขยายสําหรับตัวควบคุมที่ต้องการความสามารถนอกจากชุดฮาร์ดแวร์พื้นฐาน
บอร์ด A16B-2203-0021 ทําหน้าที่การทํางานเฉพาะเจาะจงภายในชุดนี้ แต่ละบอร์ดในครอบครัว A16B-2203 มีจุดประสงค์ที่กําหนดไว้ในสถาปัตยกรรมเครื่องควบคุมที่ใช้
- 0021 เป็นหนึ่งในแผ่นดังกล่าว ซึ่งมอบความสามารถเฉพาะเจาะจงของระบบ FANUC CNC ที่มันติดตั้งไว้
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-2203-0021 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | โมดูลควบคุม PCB |
| ซีรี่ย์บอร์ด | A16B-2203 |
| การใช้งาน | ระบบควบคุม CNC ของ FANUC |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
รุ่น A16B-2203 ผลิตพร้อมกับ FANUC รุ่น 16, 18, 21 และแพลตฟอร์ม CNC ที่เกี่ยวข้อง
ภายในครอบครัวนี้ มีตัวแปรต่าง ๆ ให้บริการความต้องการของฮาร์ดแวร์เฉพาะของไดรฟ์, การขยายการเคลื่อนไหว, การควบคุมสปินด์ล, และฟังก์ชันระบบที่คอนโทรเลอร์เหล่านี้ต้องการ
สมาชิกบางรายของครอบครัว A16B-2203 ใช้เป็นแผ่นวงจร servo drive ที่ติดตั้งตรงในหน่วยเครื่องขยาย servo ∙ การ์ดที่ทํางานอัลการิทึมการควบคุมปัจจุบัน, การตอบสนองของเครื่องรหัสกระบวนการ,และบริหารผู้ขับประตูระดับพลังงาน.
อื่น ๆ มีหน้าที่เป็นบอร์ดตัวเลือกขยายแกนที่เพิ่มแกนที่ควบคุมไปยังตัวควบคุมโดยไม่ต้องการ sub-CPU ที่แยกแยกอินเตอร์เฟซการสื่อสารหรือการติดตามฟังก์ชัน
ความกว้างของชุดนี้สะท้อนถึงแนวทางวิศวกรรมแบบโมดูลของ FANUC: ตัวนําของครอบครัวเดียว, ฟังก์ชันเฉพาะหลายอย่าง แต่ละอย่างถูกปรับปรุงให้กับบทบาทของมัน
A16B-2203-0021 สนับสนุนหน้าที่เฉพาะเจาะจงของระบบนิเวศนี้
การติดตั้งมันในระบบควบคุมที่มันใช้คือสิ่งที่ทําให้ความสามารถที่มันให้
บอร์ดซีรีส์ A16B-2203 เป็นส่วนประกอบที่ผ่านมาตามมาตรฐานปัจจุบัน FANUC ได้สําเร็จวงจรการผลิตสําหรับบอร์ดเหล่านี้หลังจากการเปลี่ยนไปยังรุ่นควบคุมหลัง
เครื่องจักรที่มีมันไม่ได้เป็นมรดกในความหมายที่ต่ําต้อย หลายเครื่องเป็นทรัพย์สินการผลิตที่มีคุณค่าสูง ที่เจ้าของมันตั้งใจที่จะรักษาไว้ในการผลิตในช่วงหลายปีข้างหน้าอิเล็กทรอนิกส์คือสิ่งที่ต้องการความสนใจไม่ใช่เครื่องจักรเอง
การบํารุงรักษาเครื่องจักรเหล่านี้ ขึ้นอยู่กับการเข้าถึงบอร์ดเฉพาะเจาะจงที่พวกเขามี
ตลาดหลังการจําหน่ายสําหรับบอร์ดซีรีส์ A16B-2203 รวมถึงหน่วยส่วนเกินที่ได้รับการทดสอบจากเครื่องควบคุมที่ถอดรหัสบอร์ดที่ได้รับการปรับปรุงโดยมืออาชีพ พร้อมการฟื้นฟูระดับองค์ประกอบและการทดสอบฟังก์ชัน, และบริการซ่อมแซมที่แก้ไขความบกพร่องส่วนประกอบเฉพาะอย่างยิ่งในระดับบอร์ด
วงการจําหน่ายนี้ทํางานได้อย่างมีประสิทธิภาพ สําหรับคณะกรรมการของรุ่นนี้
เมื่อซื้อแผ่นสํารอง A16B-2203-0021 ยืนยันหมายเลขชิ้นที่แม่นยําจากฉลากของแผ่นที่ติดตั้ง
ซีรี่ย์ A16B-2203 มีตัวแปรหลายตัว และตัวเลขชิ้นที่แตกต่างกันเพียงตัวเลขเดียวสามารถทําหน้าที่ที่แตกต่างกันโดยสิ้นเชิงในตัวควบคุม
ความคล้ายคลึงทางกายภาพระหว่างบอร์ดไม่ได้ชี้ให้เห็นถึงความเหมาะสมทางการทํางาน
ความผิดพลาดของบอร์ด A16B-2203 สร้างสัญญาณเตือนในบริเวณการทํางานของบอร์ด การระบุรหัสเตือนที่แม่นยําจากจอแสดงสัญญาณเตือนของ CNC เป็นขั้นตอนแรกในการวินิจฉัยใด ๆ
รหัสเตือน FANUC ในระบบเหล่านี้ แผนที่พื้นที่การทํางานเฉพาะเจาะจงและความผิดพลาดการสื่อสาร I/O แต่ละอันมีระยะโค้ดเตือนที่แตกต่างกัน.
ก่อนสรุปว่าบอร์ดล้มเหลว เครื่องเชื่อมที่เกี่ยวข้องกับบอร์ดควรตรวจสอบและติดตั้งใหม่
จํานวนมากของความล้มเหลวที่เห็นได้ชัดของบอร์ดคือความล้มเหลวของตัวเชื่อมหรือสปินเชื่อมที่บิดระหว่างการใช้งานบริการก่อนหน้านี้.
ความผิดพลาดเหล่านี้มักจะเกิดขึ้นบ่อยกว่าความผิดพลาดของส่วนประกอบ PCB ที่เกิดขึ้นจริง และมักสามารถแก้ไขได้โดยไม่ต้องเปลี่ยนบอร์ด
เมื่อบอร์ดได้รับการยืนยันว่าเป็นแหล่งของความผิดพลาด การเปลี่ยนด้วยบอร์ดที่เท่าเทียมกันที่ได้รับการทดสอบ และการตรวจสอบการทํางานเป็นขั้นตอนที่เหมาะสม
การตรวจสอบฟังก์ชัน ✓ ยืนยันว่าเครื่องควบคุมทํางานอย่างถูกต้อง ผ่านช่วงหน้าที่ที่บอร์ดเปิดให้ใช้ ✓ ควรดําเนินการก่อนที่จะนําเครื่องกลับไปผลิต
Q1: รหัสเตือน CNC ชี้ไปที่พื้นที่การทํางานที่ให้บริการโดย A16B-2203-0021. ก่อนสั่งเปลี่ยน, ขั้นตอนการวินิจฉัยใดที่ยืนยันว่าบอร์ดเป็นความผิดพลาด?
ก่อนอื่นก็ใส่แผ่นใหม่ และทําความสะอาดต่อการติดต่อของมัน ลองทดสอบอีกครั้ง ถ้าสัญญาณเตือนยังคงอยู่ และถ้าแผ่นที่ได้รับการยืนยันว่าดี มีจํานวนชิ้นเดียวกันติดตั้งมันชั่วคราว เพื่อยืนยันว่าสัญญาณเตือนจะหายไปหรือไม่.
การทดสอบการแลกเปลี่ยนนี้ จะแยกความผิดพลาดของบอร์ดกับวงจรรอบ ๆ อย่างแน่นอน
หากไม่มีแผ่นทดสอบสลับ, ตรวจสอบการยืนยันของพานเชื่อม, แล้ววัดความแรงดันจุดทดสอบที่บันทึกไว้ในคู่มือการบํารุงรักษาของเครื่องควบคุม ก่อนสั่งเปลี่ยน
Q2: A16B-2203-0021 ที่ทดสอบแทนถูกติดตั้งและสัญญาณเตือนเดิมถูกเคลียร์ แต่สัญญาณเตือนใหม่ที่แตกต่างกันปรากฏขึ้น อะไรควรถูกสืบสวน
การออกสัญญาณใหม่หลังจากเปลี่ยนพานที่แก้ไขสัญญาณเดิมมักจะเป็นภาวะรองที่ความผิดพลาดเดิมถูกปิดบัง
เตือนใหม่ตอนนี้เป็นความผิดพลาดที่ใช้งาน ตรวจสอบมันโดยใช้วิธีการวินิจฉัยแบบเดียวกัน - รหัสเตือน, เตือนหลักฐานรหัสเตือน, และการตรวจสอบการทํางานของพื้นที่ที่เตือนใหม่ชี้
ยังเป็นไปได้อีกว่าบอร์ดสํารองมีการปรับปรุงฮาร์ดแวร์ที่แตกต่างกันเล็กน้อย ซึ่งอินเตอร์เฟซต้องการการปรับปรุงพารามิเตอร์ตรวจสอบเอกสารการเปลี่ยนแปลงฮาร์ดแวร์ของตัวควบคุม หากมี.
Q3: บอร์ดดูไม่เสียหายทางกายภาพ. มันคุ้มค่าที่จะส่งไปตรวจสอบทางมืออาชีพ ก่อนตัดสินใจเกี่ยวกับการเปลี่ยนหรือซ่อมแซม?
การตรวจสอบทางกายภาพระบุความเสียหายที่ชัดเจน แต่พลาดหลายรูปแบบความล้มเหลว การลดความเสื่อมของตัวประกอบความเข้มข้น, การเคลื่อนไหวของทรานซิสเตอร์, และความล้มเหลวของปริมาตรของ IC ไม่ผลิตสัญญาณที่เห็นได้ชัด
สําหรับกระดาษที่หายากหรือแพง การประเมินเชี่ยวชาญ ก่อนการกําจัดมันมีเหตุผลทางเศรษฐกิจ
บริการซ่อมแซม PCB ของ FANUC ที่มีคุณสมบัติสามารถทดสอบแผ่นในสภาพไฟฟ้าที่จริงจริง และระบุว่าความผิดพลาดคือความผิดพลาดขององค์ประกอบที่สามารถซ่อมแซมได้หรือไม่
บอร์ดที่ซ่อมแซมพร้อมการรับประกันบริการซ่อมบํารุงมักจะเป็นการแก้ไขที่ประหยัดที่สุดสําหรับ A16B-2203 ที่หายาก
Q4: การเก็บกระดานสํารอง A16B-2203-0021 ควรเก็บไว้อย่างไร เพื่อรักษาความสามารถในการทํางานได้นาน?
เก็บไว้ในบรรจุของแท้ที่ป้องกันสแตตติกหรือเทียบเท่า การรักษาอุณหภูมิห้องที่คงที่และความชื้นต่ํา หลีกเลี่ยงการหมุนเวียนอุณหภูมิตรวจสอบต่อสัมผัสของเครื่องเชื่อมทุกปีเพื่อตรวจสอบการออกซิเดน.
แผ่นติดป้ายอย่างชัดเจนด้วยหมายเลขชิ้นส่วนและวันที่เก็บรักษา สําหรับแผ่นที่มีส่วนประกอบที่รองรับแบตเตอรี่ เช็คและเปลี่ยนแบตเตอรี่ก่อนที่มันจะตกต่ํากว่าขั้นต่ําการเก็บรักษา
กระดานที่เก็บไว้ได้ดี สามารถใช้ได้หลายปี เป็นเครื่องสํารองในการบํารุงรักษา
Q5: เครื่องกําลังเข้าถึงจุดสิ้นสุดของอายุการผลิตที่วางแผนไว้. มันยังคุ้มค่าที่จะรักษาบอร์ดนี้หรือพิจารณาการปรับปรุง CNC?
ประหยัดขึ้นอยู่กับค่าผลิตที่เหลือของเครื่อง ค่าเปลี่ยนบอร์ดและมีบอร์ดเก่าอีกกี่บอร์ดในตัวควบคุมที่อาจต้องการความสนใจในปีหน้า.
การปรับปรุง CNC ลงแทนตัวควบคุมทั้งหมดด้วยแพลตฟอร์มที่ทันสมัย ทําให้การกังวลเกี่ยวกับการมีของบอร์ดเก่าหายไป แต่ต้องลงทุนในการใช้งานและการฝึกซ้อมใหม่ผู้ใช้.
สําหรับเครื่องจักรที่มีอายุการใช้งานที่เหลือที่สําคัญ การเปลี่ยนแผ่นบอร์ดมักจะเป็นทางเลือกที่ประหยัด
สําหรับเครื่องจักรที่ใกล้สิ้นอายุการใช้งาน การลงทุนในการปรับปรุงอาจส่งผลให้มีคุณค่าในระยะยาวที่ดีกว่า
