| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2202-0900 |

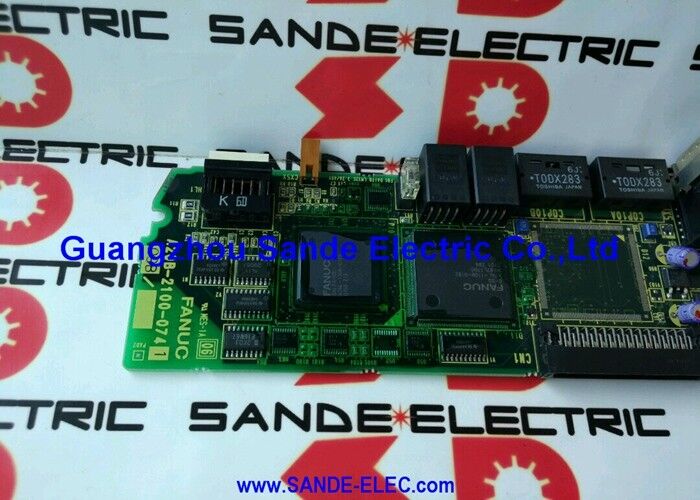

A16B-2202-0900 เป็นพีซีบีหลักของซีรีส์ FANUC ระบบควบคุม CNC ขนาด 21 TB (การหมุน) และ 210 TB ในรูปแบบ Bนี่คือเมอร์บอร์ด (motherboard) ผนัง PCB กลางที่โมดูลฟังก์ชัน CNC อื่นๆ เชื่อมต่อ.ทุกบอร์ดและโมดูลในหน่วยควบคุมมี PCB นี้เป็นหุ้นส่วนข้อมูลและกระดูกสันหลังพลังงาน
คู่มือ FANUC 21 และ 210 ยืนยันว่า A16B-2202-0900 ที่ Module ID "01B3" เป็น PCB 21 TB/210 TB ที่ตั้งอยู่ในจอแสดงการตั้งค่าระบบ CNC บนหน้าจอ SYSTEM CONFIG
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-2202-0900 |
| ซีรี่ย์ | A16B-2202 |
| ประเภท | พีซีบีหลักควบคุม (เมอร์บอร์ด CPU) |
| CNC ที่เข้ากันได้ | ซีรี่ย์ 21-TB, 210-TB (รุ่น B) |
| สล็อตขยาย | 4 สล็อตโมดูล |
| โปรแกรมที่ต้องการ | เวอร์ชั่นและการแก้ไขต้องตรงกัน |
| เติมความจําใหม่ | ไฟล์ทั้งหมดต้องอํานวยการใหม่หลังจากการติดตั้ง |
แบอร์ดแม่ A16B-2202-0900 ให้สล็อตขยายสี่ช่องสําหรับโหลด plug-in ที่กําหนดความสามารถเต็มที่ของ CNC:
โมดูลควบคุมเซอร์โว (3 หรือ 4 แกน)กํากับการสื่อสาร FSSB (FANUC Serial Servo Bus) กับเครื่องขับเคลื่อนเซอร์โว (servo drives) การจัดการคําสั่งการเคลื่อนไหวแกนและการตอบสนองของโคเดอร์สําหรับแกนที่ควบคุมทุกตัวบนเครื่อง
FROM โมดูล:โมดูล Flash ROM ที่เก็บซอฟต์แวร์ควบคุม CNC โปรแกรมบันได PMC และข้อมูลโปรแกรมที่ไม่ลุกลุกอื่นๆเวอร์ชั่นโปรแกรมของโมดูล FROM ต้องเข้ากันได้กับ A16B-2202-0900.
โมดูลควบคุมสปินด์:บริหารอินเตอร์เฟซการสื่อสาร spindle ซีเรียลกับเครื่องขยายแรงขับเคลื่อน spindle ✓ ควบคุมความเร็ว spindle, ทิศทาง, ทิศทาง, และติดตามภาระ spindle และความเร็วจริง
โมดูลความจําและสปินด์ล:ให้ความจําการทํางาน SRAM เพิ่มเติมสําหรับการเก็บโปรแกรม, เครื่องมือออฟเซต, และข้อมูลแปรปรวน พร้อมกับฟังก์ชันอินเตอร์เฟซ spindle เพิ่มเติม
ความผิดพลาดในบอร์ดหลักในซีรีส์ 21-TB:ศูนย์หมุน CNC ซีรีส์ FANUC ขนาด 21TB ไม่สามารถเริ่มต้นได้อย่างถูกต้อง ✓ หน้าจอการตั้งค่าระบบไม่ปรากฏหรือแสดง PCB หลักมีปัญหาในตําแหน่งโมดูล 01B3หลังจากการยกเว้นปัญหาด้านไฟฟ้าและการเชื่อมต่อ, A16B-2202-0900 การเปลี่ยนที่ติดตามด้วยการอํานวยความจําเต็มคืนฟังก์ชัน CNC ของ lathe
การใช้งานหน่วยควบคุมขนาด 210 TB:ศูนย์หมุนหลายแกน FANUC รุ่น 210 TB ต้องการการเปลี่ยนบอร์ดหลักในส่วนของการปรับปรุงหน่วยควบคุม CNC อย่างครบวงจรA16B-2202-0900 ติดตั้งและไฟล์ความจําทั้งหมด reloaded จากสํารองปัจจุบัน.
Q1: ทําไมไฟล์ความทรงจําทั้งหมดต้องอัพโหลดใหม่หลังจากเปลี่ยน A16B-2202-0900?
บอร์ดสํารองมาโดยไม่เริ่มต้น มันไม่ได้มีโปรแกรม CNC รายละเอียดของเครื่อง, ปริมาตร, หรือบันได PMC ที่เฉพาะสําหรับเครื่องแต่ละเครื่องซอฟต์แวร์ CNC ถูกล็อดจากโมดูล FROM, และพารามิเตอร์ถูกฟื้นฟูจากการสํารองภายนอก นี่คือขั้นตอนมาตรฐานสําหรับการเปลี่ยนบอร์ดหลัก FANUC หน่วย FROM นําโปรแกรมแต่ลําดับการเริ่มต้นทั้งหมดจะเขียนมันไปในพื้นที่ความจําทํางานของบอร์ดใหม่.
Q2: ข้อมูลอะไรที่จําเป็น ก่อนสั่ง A16B-2202-0900 แทน
เวอร์ชั่นซอฟต์แวร์ของ CNC และหมายเลขการปรับปรุงทั้งสองที่จําเป็นต้องยืนยันความเข้ากันได้เหล่านี้สามารถอ่านได้จากหน้าจอ Configuration ระบบของ FANUC CNC (SYSTEM คีย์ → SYSTEM softkey → SYSTEM CONFIG)บันทึกชุด, เวอร์ชั่น และเวอร์ชั่นของซอฟต์แวร์ทั้งหมด ก่อนที่บอร์ดจะเสียขณะที่ระบบยังคงทํางาน ข้อมูลนี้ถูกต้องการโดยผู้จําหน่ายแผ่นสํารองเพื่อยืนยันการแก้ไขฮาร์ดแวร์ที่ถูกต้อง.
Q3: การสํารองข้อมูลอะไรที่จําเป็น ก่อนที่จะเปลี่ยน A16B-2202-0900?
การปกปิดสํารองที่สมบูรณ์แบบ: ปริมาตร CNC ทั้งหมด (ผลิตไปยังอุปกรณ์ภายนอกผ่านอินเตอร์เฟซ I/O ของ CNC) โปรแกรมบันได PMC โปรแกรมชิ้นส่วนทั้งหมดที่เก็บไว้ในความจํา CNC ตารางออฟเซตเครื่องมือและเนื้อหาของบัตรความจํา SRAM หากมี. ยืนยันว่าสํารองสมบูรณ์และอ่านได้ ก่อนที่จะเปลี่ยนบอร์ด. ไม่มีสํารองมีสําหรับสํารองปัจจุบันการฟื้นฟูปารามิเตอร์หลังจากการเปลี่ยนบอร์ดต้องการการใส่ใหม่ด้วยมือของค่าที่เป็นไปได้หลายร้อย.
Q4: ความแตกต่างระหว่างแผ่นหลักซีรีส์ 21-B และ 21-A คืออะไร?
บอร์ดหลักรุ่น B (A16B-2202-0900) เป็นรุ่นหลังและมีความจําแนกสูงกว่า โดยรวมผลงานของโปรเซสเซอร์ที่ดีขึ้นและความสามารถ I/O ที่ขยายมากกว่ารุ่นก่อนรุ่น Aทั้งสองไม่สามารถแลกเปลี่ยนกันได้ ✅ PCB หลักแบบ B ต้องการโปรแกรมและโมดูลแบบที่เข้ากันได้กับแบบ Bยืนยันจากเอกสารเครื่องว่า CNC เป็นซีรีส์ 21 หรือ 210 รุ่น A หรือ รุ่น B ก่อนสั่งซื้อ
Q5: การป้องกัน ESD อะไรที่ใช้ในการจัดการ A16B-2202-0900?
พีซีบีหลักประกอบด้วยโปรเซสเซอร์ CMOS ความแม่นยําและอุปกรณ์ความจําที่มีความรู้สึกต่อการออกอัดไฟฟ้าใช้สายรัดข้อมือกันสแตตติกที่ติดดินบนพื้นที่ที่ปลอดภัยจาก ESD ตลอดกระบวนการเปลี่ยน. ดําเนินการบอร์ดในบรรจุกันแอนติสแตติกของมันจนถึงเวลาการติดตั้ง. เริ่มทํางาน CNC ออกและปฏิบัติตามขั้นตอนการล็อคออกทั้งหมด ก่อนการเข้าถึงหน่วยควบคุม
