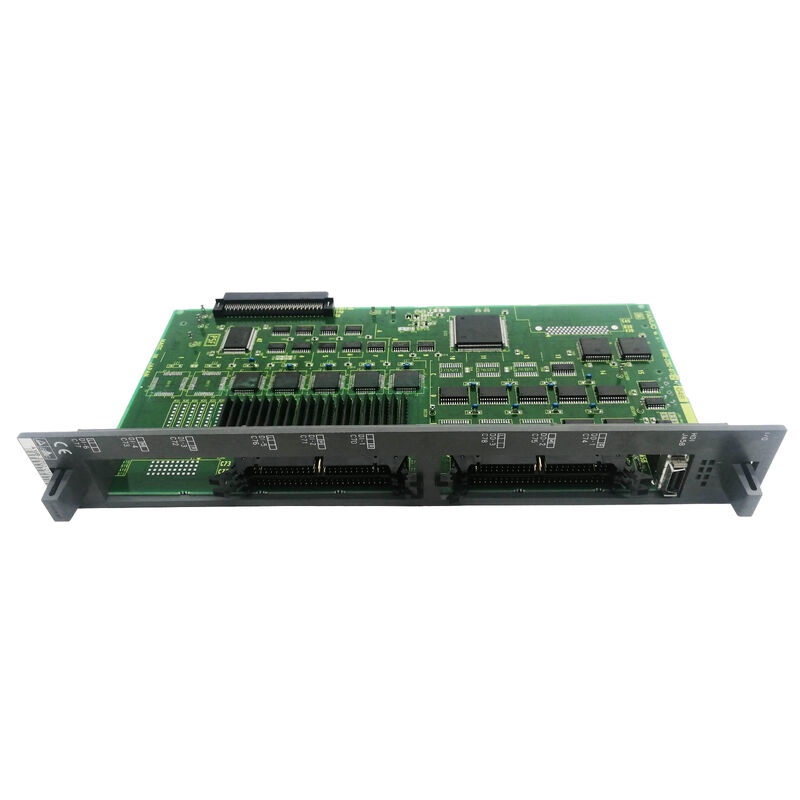

| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2202-0786 |

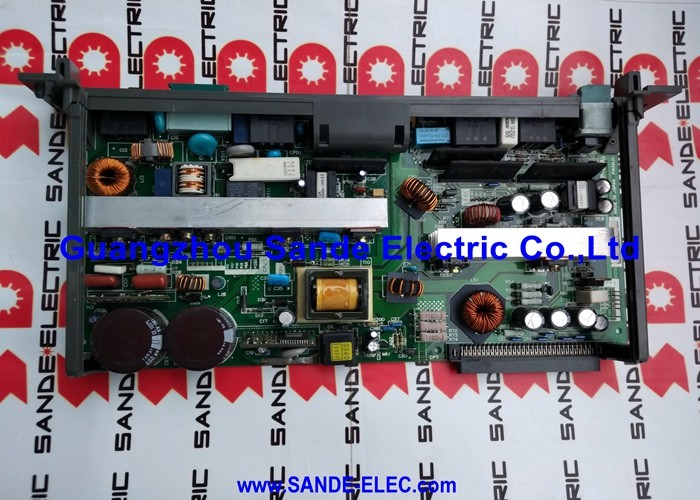

คู่มือเครื่องเสริมพลังงานของ GE Fanuc Alpha (B-65165E/02) ยืนยันว่า: A16B-2202-0786 เป็นแผ่นสายไฟสําหรับ A06B-6096-H307ตัวแปรที่มีกระแสไฟฟ้าสูงสุดในครอบครัวโมดูลเซอร์โวสามแกน A06B-6096 SVM3.
SVM3 (Servo Module 3-axis) รวมช่องทาง servo axis ที่อิสระสามช่องในโมดูลเดียวสามแกนแบ่งปันปัสดุพลังงานและบัส DC ภายในห้องโครงการโมดูล.
SVM3-20/20/40 มีการเรตติ้งกระแสปัจจุบันที่ไม่เท่าเทียมกัน ผ่าน 3 ช่องทางของมัน:
| ปริมาตร | มูลค่า |
|---|---|
| ไดรฟ์ที่เข้ากันได้ | A06B-6096-H307 (SVM3-20/20/40) |
| จํานวนแกน | 3 |
| แกนที่ 1 สูงสุด | 20A |
| แกน 2 สูงสุด | 20A |
| แกนที่ 3 สูงสุด | 40A |
| อินเตอร์เฟซ | FSSB |
| การ์ดควบคุม | A20B-2100-0260 |
| ซีรี่ย์ | A16B-2202 |
คู่มือ GE Fanuc B-65165E/02 ยืนยันครอบครัว A06B-6096 SVM3 และแผ่นสายไฟทั้งหมด:
| หน่วยขับขี่ | บอร์ดสายไฟ | เรตติ้งปัจจุบัน |
|---|---|---|
| A06B-6096-H301 | A16B-2202-0780 | 12/12/12 |
| A06B-6096-H302 | A16B-2202-0781 | 12/12/20 |
| A06B-6096-H303 | A16B-2202-0782 | 12/20/20 |
| A06B-6096-H304 | A16B-2202-0783 | 20/20/20 |
| A06B-6096-H305 | A16B-2202-0784 | 12/12/40 |
| A06B-6096-H306 | A16B-2202-0785 | 12/20/40 |
| A06B-6096-H307 | A16B-2202-0786 | 20/20/40 |
A16B-2202-0786 ในตอนท้ายของชุดคือตัวแปรที่รวมกระแสไฟฟ้าสูงสุด ̇ สามแกนรวมกัน 80A สูงสุด
SVM3-20/20/40 ความผิดพลาดในแผ่นสายไฟ:FANUC Alpha CNC ที่มีโมดูลสามแกน SVM3 พัฒนาความผิดพลาดในการขับเคลื่อนภายใน หลังจากตรวจสอบบัตรควบคุมและ IGBT ทรานซิสเตอร์ บอร์ดสายไฟ A16B-2202-0786 ได้รับการระบุว่ามีความผิดพลาดการเปลี่ยนคืนการทํางาน servo สามแกนถูกต้อง.
การซ่อมแซมโมดูลเซอร์โวสามแกน:โมดูล SVM3-20/20/40 ของเครื่องผลิตได้รับการบํารุงรักษาตามแผนที่ครบถ้วน บอร์ดสายไฟ A16B-2202-0786 ถูกเปลี่ยนเป็นส่วนหนึ่งของการต่ออายุ PCB ภายในโมดูลขับเคลื่อน
Q1: ผมตรวจสอบ A16B-2202-0786 ได้อย่างไร ว่าเป็นแผ่นสายไฟสําหรับโมดูล SVM3 ของผม?
ระบุโมดูลการขับเคลื่อนจากป้ายชื่อด้านหน้าของเครื่อง ̇ หากมันอ่าน A06B-6096-H307, A16B-2202-0786 เป็นบอร์ดสายไฟที่ยืนยัน. คู่มือการใช้งานของ GE Fanuc Alpha B-65165E/02 ยืนยันเรื่องนี้โดยตรงอ่านฉลากบนบอร์ดที่ติดตั้งเพื่อยืนยันจํานวนส่วน.
Q2: ทําไม SVM3-20/20/40 จึงใช้การจัดอันดับ 20/20/40 ที่ไม่เท่าเทียมกัน แทนการจัดอันดับ 20/20/20 หรือ 40/40/40 แบบเดียวกัน?
อัตราการปรับปริมาณกระแสที่ไม่เท่าเทียมกันตรงกับความต้องการทางกลจริงของสามแกนที่มันให้บริการ โดยหลีกเลี่ยงทั้งการระบุแกนพลังงานสูงและการระบุแกนเบากว่าช่อง 40A รับมือแกนภาระสูงสุดในขณะที่ช่อง 20A ให้บริการแกนเบากว่าอย่างมีประสิทธิภาพแนวทางที่สมดุลนี้ทําให้ค่าใช้จ่ายและผลงานทางความร้อนของโมดูลขับเคลื่อนได้ดีที่สุด สําหรับความต้องการแกนของเครื่องมือเฉพาะเจาะจง
Q3: A16B-2202-0786 สามารถแลกเปลี่ยนได้กับ A16B-2202-0785 (SVM3-12/20/40) ที่อยู่ใกล้เคียงกันหรือไม่?
เลข A16B-2202-0785 เป็นบอร์ดสายไฟสําหรับ SVM3-12/20/40 และ A16B-2202-0786 เป็นสําหรับ SVM3-20/20/40. The wiring board's PCB layout reflects the specific transistor module sizes for each axis channel — the 20A Axis 1 channel on the H307 has a different transistor rating than the 12A Axis 1 channel on the H306บอร์ดไม่ได้เปลี่ยนกัน
Q4: มีมาตรการป้องกันความปลอดภัยอะไรบ้าง ก่อนเข้าถึง A16B-2202-0786 ภายในเซอร์โวโมดูล?
ปิดพลังงาน และปิดไฟฟ้ารถบัสสวีเอ็ม3-20/20/40 ดีซียังคงชาร์จหลังจากการตัดพลังงานจากสายไฟฟ้า ̇ ตรวจสอบความแรงดันของรถบัสสวีเอ็มต่ํากว่า 30 วอลต์ โดยใช้วอลท์เมตรที่ปรับขนาด ก่อนเข้าถึงภายในโมดูลจับ A16B-2202-0786 ด้วยสายรัดข้อมือกันสแตตติก บนพื้นที่ที่ปลอดภัยจาก ESD
Q5: การเปลี่ยน A16B-2202-0786 จําเป็นต้องเปลี่ยนแปลงปริมาตรของ CNC servo ไหม?
เปล่า ปริมาตรของเซอร์โวสําหรับช่องทางสามแกนอยู่ในความทรงจําปริมาตรหลักของ CNC หลังจากติดตั้งแผ่นสายไฟสํารองและการประกอบใหม่ของโมดูล SVM3CNC ดาวน์โหลดปริมาตร servo ระหว่างการเริ่มต้นการเปิด.ตรวจสอบการตอบสนองของ servo ที่ถูกต้องในช่องทางสามแกนในความเร็วต่ํา ก่อนที่จะกลับไปผลิต
