แผงวงจรซีเอ็นซี
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2202-0773 |
หมายเลขชิ้นส่วน: A16B-2202-0773
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: แผงควบคุม I/O PCB
ซีรีส์บอร์ด: A16B-2202
ระบบที่รองรับ:ระบบควบคุม FANUC CNC

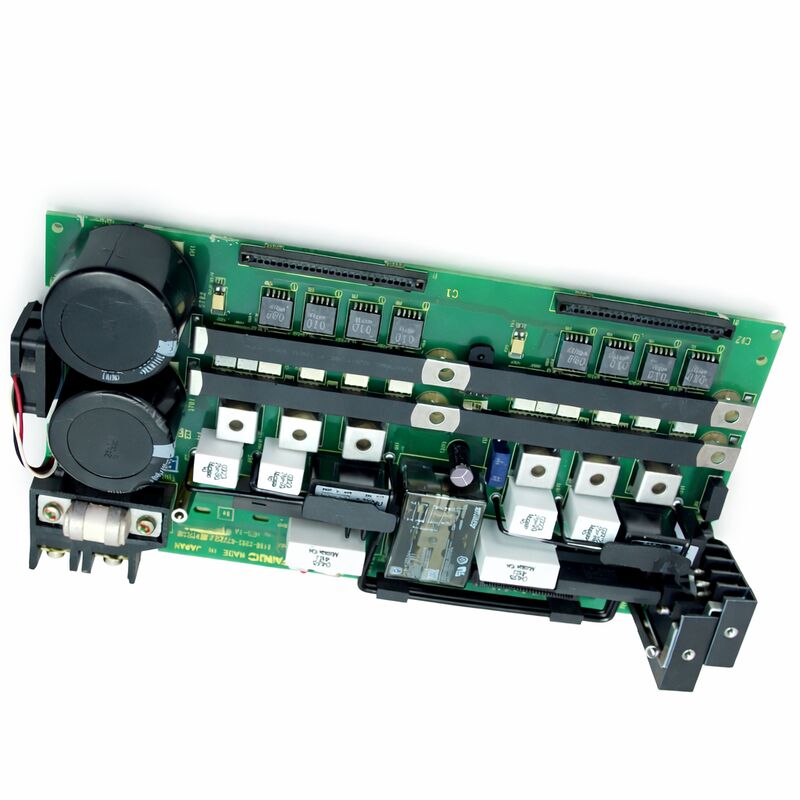

A16B-2202-0773 เป็นแผงวงจรพิมพ์ I/O สำหรับแผงควบคุมจากซีรีส์ A16B-2202 ของ FANUC ทำหน้าที่จัดการอินเทอร์เฟซสัญญาณระหว่างคอนโทรลเลอร์ CNC และแผงควบคุมของเครื่องจักร — แผงด้านหน้าซึ่งผู้ควบคุมเครื่องจักรใช้ในการควบคุมเครื่องจักร
ปุ่ม สวิตช์ ตัวเลือกแบบหมุน และไฟแสดงสถานะทุกปุ่มบนแผงควบคุมจะเชื่อมต่อกับคอนโทรลเลอร์ผ่านเส้นทางสัญญาณ I/O ที่บอร์ดนี้จัดการ
ซีรีส์ A16B-2202 ครอบคลุมแผงควบคุม I/O สำหรับคอนโทรลเลอร์ FANUC CNC หลายรุ่น
บอร์ดเหล่านี้จะแปลงอินพุตทางกายภาพจากแผงควบคุม — การกดปุ่ม การเลือกโหมด สตาร์ทรอบการทำงาน หยุดป้อน และหยุดฉุกเฉิน — ให้เป็นสัญญาณดิจิทัลที่คอนโทรลเลอร์ CNC สามารถดำเนินการได้
นอกจากนี้ยังควบคุมไฟแสดงสถานะของแผงควบคุม: ไฟที่บอกผู้ควบคุมว่าโหมดใดกำลังทำงาน ฟังก์ชันใดที่เปิดใช้งาน และสถานะปัจจุบันของเครื่องจักรเป็นอย่างไร
หากไม่มีแผงควบคุม I/O PCB ที่ทำงานได้ CNC จะไม่มีเส้นทางที่เชื่อถือได้สำหรับคำสั่งของผู้ควบคุม
การเคลื่อนที่ของแกนอาจยังคงเป็นไปได้ด้วยวิธีการตั้งค่าพารามิเตอร์โดยตรง แต่การทำงานของเครื่องจักรตามปกติผ่านแผงควบคุมจะไม่สามารถทำได้
บอร์ดนี้เป็นข้อกำหนดที่จำเป็นสำหรับการทำงานของเครื่องจักรตามปกติ
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-2202-0773 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | แผงควบคุม I/O PCB |
| ซีรีส์บอร์ด | A16B-2202 |
| ประเภท I/O | ประเภทแหล่งจ่าย (ตรรกะสัญญาณแบบจมกระแส) |
| ระบบที่รองรับ | ระบบควบคุม FANUC CNC |
| การใช้งาน | อินเทอร์เฟซปุ่ม สวิตช์ ไฟแสดงสถานะแผงควบคุม |
| ต้นกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ / ปรับปรุงใหม่ / ซ่อมแซม |
เมื่อผู้ควบคุมเครื่องจักร กด "Cycle Start" การปิดปุ่มทางกายภาพนั้นจะสร้างสัญญาณแรงดันไฟฟ้าหรือกราวด์ที่เดินทางผ่านสายเคเบิลไปยังแผงควบคุม I/O PCB
วงจรอินพุตของบอร์ดจะอ่านสัญญาณนี้และรายงานสถานะไปยังตรรกะ PLC ของคอนโทรลเลอร์ CNC
PLC จะอ่านอินพุต "Cycle Start" และหากเงื่อนไขทั้งหมดเป็นไปตามนั้น จะเริ่มรอบการตัด
เส้นทางนี้มีอยู่สำหรับปุ่มและสวิตช์ทุกปุ่มบนแผงควบคุม สวิตช์เลือกโหมด โพเทนชิโอมิเตอร์ปรับความเร็วป้อนปุ่มทิศทางการเดินเครื่อง คำขอเปลี่ยนเครื่องมือ — แต่ละรายการจะสร้างสัญญาณที่บอร์ด I/O เชื่อมต่อกับ CNC
ในด้านเอาต์พุต บอร์ดจะรับคำสั่งจาก CNC — "เปิดไฟ "Cycle Active" "เปิดใช้งานไฟ "Feed Hold" — และควบคุมไฟที่เกี่ยวข้องบนแผงควบคุม
การระบุ "ประเภทแหล่งจ่าย" อธิบายถึงรูปแบบตรรกะสัญญาณ
ใน I/O ประเภทแหล่งจ่าย วงจรอินพุตของบอร์ดจะตรวจจับกระแสที่ไหลจากอุปกรณ์ภาคสนาม
นี่เป็นหนึ่งในสองรูปแบบ I/O อุตสาหกรรมทั่วไป และกำหนดวิธีการกำหนดค่าการเดินสายของแผงควบคุม
อุปกรณ์ภาคสนามต้องตรงกับประเภท I/O ของบอร์ดจึงจะทำงานได้อย่างถูกต้อง
ซีรีส์ A16B-2202 ครอบคลุมแผงควบคุม I/O หลากหลายรุ่น แต่ละรุ่นมีจำนวนจุด I/O ประเภทตรรกะสัญญาณ และคุณสมบัติการทำงานที่แตกต่างกัน ซึ่งตรงกับคอนฟิกูเรชันแพลตฟอร์มคอนโทรลเลอร์ที่แตกต่างกัน
ซีรีส์นี้ครอบคลุม I/O แผงควบคุมมาตรฐานในจำนวนช่องสัญญาณที่หลากหลาย — 48, 64, 72, 96, 104 การรวมกันของอินพุตและเอาต์พุต — และรวมถึงรุ่นที่มีคุณสมบัติ เช่น อินพุตข้ามความเร็วสูงสำหรับรอบการวัด
รุ่น -0773 มีตำแหน่งเฉพาะในตระกูลนี้ โดยกำหนดจำนวน I/O และคุณสมบัติที่เหมาะสมสำหรับคอนฟิกูเรชันระบบเป้าหมาย
เช่นเดียวกับแผงควบคุม I/O อื่นๆ ในซีรีส์นี้ -0773 จะติดตั้งในแร็คแผงควบคุมและสื่อสารกับคอนโทรลเลอร์ CNC ผ่านอินเทอร์เฟซแผงควบคุม I/O
การระบุรุ่นที่ถูกต้องเป็นสิ่งสำคัญ
หมายเลขต่อท้าย A16B-2202 ที่แตกต่างกันไม่สามารถใช้แทนกันได้ บอร์ดที่ไม่ถูกต้องอาจมีขนาดทางกายภาพและการจัดเรียงขั้วต่อเหมือนกัน แต่มีความจุสัญญาณแตกต่างกัน ควรยืนยันหมายเลขต่อท้ายของบอร์ดที่ติดตั้งจากฉลากก่อนที่จะจัดหาบอร์ดทดแทนเสมอ
เมื่อแผงควบคุม I/O PCB ล้มเหลว ความล้มเหลวมักจะแสดงในรูปแบบใดรูปแบบหนึ่งในสามรูปแบบ ความล้มเหลวของบอร์ดทั้งหมดทำให้ฟังก์ชันแผงควบคุมทั้งหมดไม่ตอบสนอง — ปุ่มไม่ทำงาน ไฟแสดงสถานะทั้งหมดดับหรือติดทั้งหมด
ความล้มเหลวบางส่วนทำให้ฟังก์ชันแผงควบคุมบางอย่างไม่ตอบสนอง ในขณะที่ฟังก์ชันอื่นทำงานได้ตามปกติ — บ่อยครั้งที่บ่งชี้ถึงส่วนเฉพาะของอาร์เรย์ I/O ของบอร์ด หรือรางไฟเฉพาะบนบอร์ด
ความล้มเหลวเป็นครั้งคราว — ฟังก์ชันแผงควบคุมที่ทำงานได้บ้างไม่ได้บ้าง — มักมีต้นกำเนิดจากปัญหาการสัมผัสขั้วต่อมากกว่าตัวบอร์ดเอง
ก่อนที่จะสรุปว่าบอร์ดล้มเหลว ให้ตรวจสอบการเชื่อมต่อสายเคเบิลแผงควบคุมที่ปลายบอร์ดและปลายแผงควบคุม
สายเคเบิลแผงควบคุมสะสมการสึกหรอที่จุดเชื่อมต่อจากการประกอบและถอดแผงควบคุมซ้ำๆ
ขั้วต่อที่เสียบไม่แน่นหรือหน้าสัมผัสเสียหายจะทำให้เกิดอาการเหมือนบอร์ดล้มเหลว
หากยืนยันว่าการเชื่อมต่อดีและข้อผิดพลาดยังคงอยู่ บอร์ดจะเป็นตัวเลือกที่ต้องเปลี่ยน
คำถามที่ 1: ปุ่มเฉพาะบางปุ่มบนแผงควบคุมไม่ตอบสนอง ปุ่มอื่นๆ ทำงานได้ตามปกติ A16B-2202-0773 เป็นสาเหตุของข้อผิดพลาดหรือไม่?
ความล้มเหลวของปุ่มเฉพาะ — ปุ่มบางปุ่มไม่ตอบสนอง ในขณะที่ปุ่มอื่นทำงานได้ — อาจบ่งชี้ถึงข้อผิดพลาดของบอร์ด แต่ก็สอดคล้องกับข้อผิดพลาดของแผ่นปุ่มแผงควบคุมหรือข้อผิดพลาดของสายเคเบิลแผงควบคุมเช่นกัน
ทดลองเปลี่ยนสายเคเบิลแผงควบคุมก่อนหากเป็นไปได้
หากสายเคเบิลแผงควบคุมได้รับการยืนยันว่าดี ข้อผิดพลาดจะอยู่ที่ส่วน I/O เฉพาะของบอร์ด หรือที่หน้าสัมผัสแผ่นปุ่มสำหรับปุ่มเหล่านั้น ตรวจสอบแผ่นปุ่มใต้ปุ่มที่ได้รับผลกระทบเพื่อหาสิ่งสกปรกหรือการสึกหรอ
คำถามที่ 2: เครื่องแสดงสัญญาณเตือนแผงควบคุมหลังเกิดไฟกระชาก บอร์ดมีรอยเปลี่ยนสีที่มองเห็นได้ใกล้กับขั้วต่อหนึ่งอัน ควรทำอย่างไร?
รอยเปลี่ยนสีที่มองเห็นได้บ่งชี้ถึงความล้มเหลวของส่วนประกอบจากเหตุการณ์ไฟกระชาก อย่าพยายามกู้คืนการทำงานด้วยบอร์ดที่เสียหาย — ข้อผิดพลาดอาจลุกลามไปยังบอร์ดหลักของ CNC ผ่านอินเทอร์เฟซหากวงจรที่เสียหายส่งสัญญาณไม่ถูกต้อง
เปลี่ยนบอร์ด ตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟแผงควบคุมก่อนติดตั้งบอร์ดทดแทนเพื่อยืนยันว่าสภาวะแรงดันไฟฟ้าเกินได้รับการแก้ไขแล้ว
คำถามที่ 3: ความแตกต่างระหว่างแผงควบคุม I/O แบบแหล่งจ่ายและแบบจมคืออะไร?
บอร์ดแบบแหล่งจ่ายจะจ่ายกระแสจากบอร์ดไปยังอุปกรณ์ภาคสนาม อุปกรณ์ภาคสนาม (ปุ่ม สวิตช์) จะเชื่อมต่อเส้นทางกระแสไปยังกราวด์เพื่อเปิดใช้งานอินพุต บอร์ดแบบจมจะดึงกระแสจากอุปกรณ์ภาคสนาม
อุปกรณ์ภาคสนามจะให้แรงดันไฟฟ้าแก่อินพุตของบอร์ด การเดินสายแผงควบคุมจะแตกต่างกันสำหรับแต่ละประเภท — บอร์ดแบบแหล่งจ่ายไม่สามารถทำงานได้อย่างถูกต้องกับการเดินสายภาคสนามที่กำหนดค่าสำหรับแบบจม
ควรยืนยันรูปแบบการเดินสายก่อนที่จะจัดหาบอร์ดทดแทนเสมอ
คำถามที่ 4: เครื่องได้รับการปรับปรุงใหม่ด้วยแผงควบคุมใหม่ แผงควบคุมไม่สื่อสารกับ CNC อย่างถูกต้อง A16B-2202-0773 อาจต้องเปลี่ยนหรือไม่?
ในสถานการณ์การปรับปรุงใหม่ การเดินสายแผงควบคุมและรูปแบบ I/O ของบอร์ดต้องตรงกัน หากแผงควบคุมใหม่ใช้รูปแบบ I/O ที่แตกต่างกัน (แหล่งจ่ายเทียบกับจม) หรือระดับสัญญาณที่แตกต่างกัน บอร์ดอาจต้องเปลี่ยนเป็นรุ่นที่เข้ากันได้
ยืนยันด้วยว่า pinout ของสายเคเบิลแผงควบคุมตรงกับการกำหนดค่าขั้วต่อของบอร์ด
แผงควบคุมที่ต่อสายผิดจะปรากฏเหมือนข้อผิดพลาดของบอร์ด แต่บอร์ดไม่ได้มีข้อผิดพลาด
คำถามที่ 5: สามารถทำการซ่อมแซมระดับส่วนประกอบบนบอร์ดนี้ได้หรือไม่?
การซ่อมแซมระดับส่วนประกอบสามารถทำได้สำหรับความล้มเหลวเฉพาะ — ไดโอดป้องกันอินพุตที่เสียหาย IC ไดรเวอร์ไฟแสดงสถานะที่เสีย หน้าสัมผัสขั้วต่อที่ออกซิไดซ์
IC อินเทอร์เฟซที่เป็นกรรมสิทธิ์ของ FANUC หากเสียหาย โดยทั่วไปจะไม่สามารถหาซื้อได้แยกต่างหาก และทำให้การซ่อมแซมระดับส่วนประกอบไม่สามารถทำได้สำหรับความล้มเหลวเหล่านั้น
บริการซ่อมแซม FANUC ที่มีคุณสมบัติสามารถประเมินรูปแบบความล้มเหลวเฉพาะและให้คำแนะนำเกี่ยวกับความสามารถในการซ่อมแซมได้
