| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2202-0772 |

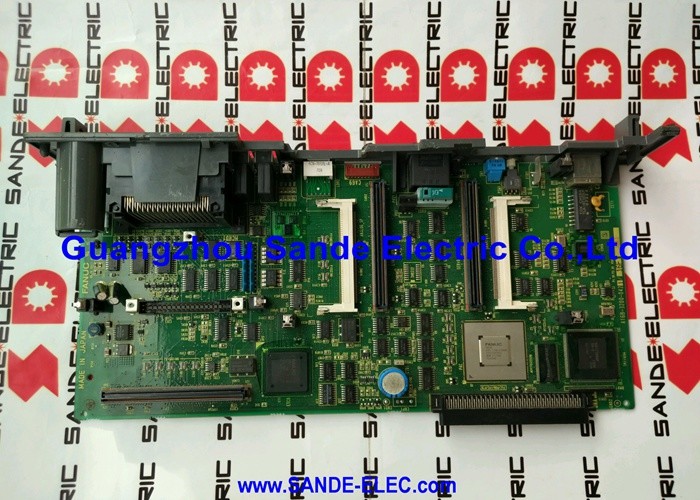

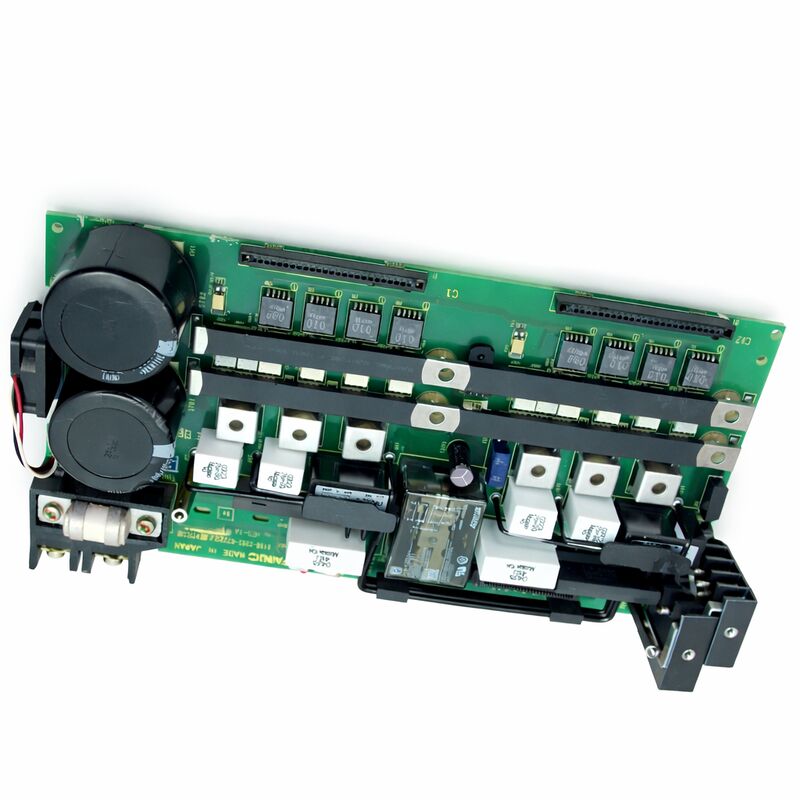

หมายเลขชิ้นส่วน: A16B-2202-0772
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: แผงควบคุม PCB I/O
ซีรีส์บอร์ด: A16B-2202
ระบบที่รองรับ: FANUC Series 16 / 18 CNC และที่เข้ากันได้
A16B-2202-0772 เป็นแผงควบคุม PCB I/O จากซีรีส์ A16B-2202 ของ FANUC จัดอยู่ในกลุ่มบอร์ด I/O ในระบบควบคุม FANUC Series 16 และ 18 ซึ่งจัดการการสื่อสารระหว่าง PMC ของตัวควบคุม CNC และฮาร์ดแวร์ส่วนต่อประสานผู้ปฏิบัติงานของเครื่องจักร
แผงควบคุม I/O PCB ทำหน้าที่ส่งสัญญาณที่ทำให้ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรทำงานได้: การกดปุ่มทุกครั้งบนแผงควบคุมของเครื่องจักรจะถูกรับผ่านบอร์ดนี้ และสถานะหลอดไฟแสดงผลทุกดวงที่ควบคุมโดยโปรแกรม Ladder ของ PMC จะถูกส่งออกผ่านบอร์ดนี้
ซีรีส์ A16B-2202 ครอบคลุม PCB I/O ของ FANUC สำหรับแอปพลิเคชัน Series 16 และ 18 ซึ่งมีจำนวนช่องสัญญาณและประเภท I/O ที่แตกต่างกัน
ภายในซีรีส์นี้ ตัวแปรแต่ละตัวจะถูกกำหนดโดยจำนวนอินพุต จำนวนเอาต์พุต และประเภททางไฟฟ้า ซึ่งกำหนดว่าเครื่องจักรและการกำหนดค่าแผงควบคุมใดที่รองรับ
รุ่น -0772 เป็นหนึ่งในตัวแปรที่กำหนดค่าไว้สำหรับแอปพลิเคชันแผงควบคุม I/O เฉพาะภายในลำดับชั้นระบบ FANUC Series 16/18
บอร์ดเหล่านี้ติดตั้งอยู่ภายในตู้ควบคุมและเชื่อมต่อกับสายไฟของแผงควบคุม
รับสัญญาณอินพุตจากปุ่ม สวิตช์กุญแจ สวิตช์เลือก และวงจรหยุดฉุกเฉิน และส่งสัญญาณเอาต์พุตไปยังหลอดไฟแสดงผล สัญญาณเตือนด้วยเสียง และอุปกรณ์ตอบรับอื่นๆ บนแผงควบคุม
ความน่าเชื่อถือของบอร์ดเหล่านี้ส่งผลโดยตรงต่อผู้ปฏิบัติงานเครื่องจักร — แผงควบคุม I/O PCB ที่ชำรุดจะทำให้การตอบสนองของแผงควบคุมขาดหายไปหรือไม่ถูกต้อง ซึ่งจะสังเกตเห็นได้ทันทีระหว่างการทำงานของเครื่องจักร
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-2202-0772 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | แผงควบคุม PCB I/O |
| ซีรีส์บอร์ด | A16B-2202 |
| ระบบที่รองรับ | FANUC Series 16 / 18 CNC และที่เข้ากันได้ |
| แอปพลิเคชัน | ส่วนต่อประสาน I/O ดิจิทัลของแผงควบคุม |
| ต้นกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | 75% RH สูงสุด (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
แผงควบคุมของเครื่องจักร CNC เป็นจุดที่ผู้ปฏิบัติงานโต้ตอบกับเครื่องจักร
จากแผงควบคุม ผู้ปฏิบัติงานจะเริ่มและหยุดโปรแกรม เลือกโหมดการทำงาน เปิดใช้งานการเคลื่อนที่ของแกน ควบคุมฟังก์ชันสปินเดิลและสารหล่อเย็น และยืนยันการแจ้งเตือน
การโต้ตอบเหล่านี้แต่ละอย่างต้องมีเส้นทางสัญญาณไฟฟ้าจริงจากฮาร์ดแวร์แผงควบคุมไปยังตัวควบคุม CNC
A16B-2202-0772 ให้เส้นทางสัญญาณนั้นทางด้านอินพุต: เมื่อผู้ปฏิบัติงานกดปุ่ม สวิตช์บนแผงควบคุมจะปิดวงจร PCB I/O ตรวจจับการปิดวงจรนี้และนำเสนอต่อ PMC ในสถานะอินพุตเชิงตรรกะ
โปรแกรม Ladder ของ PMC อ่านสถานะนี้และตอบสนอง — อาจเป็นการเปิดใช้งานโหมด เริ่มต้นฟังก์ชัน หรือส่งสัญญาณไปยังเคอร์เนล NC
ทางด้านเอาต์พุต PMC จะควบคุมสถานะตัวบ่งชี้: โหมดกำลังทำงานอยู่ สปินเดิลกำลังหมุน เครื่องมือเปลี่ยนพร้อมแล้ว
PCB I/O รับสถานะเชิงตรรกะเหล่านี้จาก PMC และส่งกระแสไฟฟ้าผ่านวงจรหลอดไฟแสดงผลหรือคอยล์รีเลย์ที่เชื่อมต่อกับขั้วเอาต์พุต
ปุ่มแผงควบคุมทุกปุ่มและตัวบ่งชี้แผงควบคุมทุกดวงบนเครื่องจักรจะทำงานผ่านเส้นทางตรรกะนี้
PCB I/O คือฮาร์ดแวร์ที่ทำให้สิ่งนี้เป็นไปได้
แผงควบคุม I/O PCB ในซีรีส์ A16B-2202 ผลิตขึ้นในการกำหนดค่าทางไฟฟ้าแบบแหล่งที่มา (source-type) และแหล่งรับ (sink-type) ทั้งสองประเภทกำหนดทิศทางการไหลของกระแสในวงจรไดรเวอร์เอาต์พุต
เอาต์พุตแบบแหล่งที่มา (Source-type) จ่ายกระแสไฟฟ้าจากบอร์ดไปยังโหลด บอร์ดทำหน้าที่เป็นแหล่งกำเนิดกระแส
โหลด — หลอดไฟหรือคอยล์รีเลย์ — เชื่อมต่อระหว่างขั้วเอาต์พุตของบอร์ดและกราวด์ เมื่อ PMC เปิดใช้งานเอาต์พุต บอร์ดจะส่งกระแสไฟฟ้าผ่านโหลด
เอาต์พุตแบบแหล่งรับ (Sink-type) ให้เส้นทางกระแสไปยังกราวด์ บอร์ดทำหน้าที่เป็นแหล่งรับกระแส
โหลดเชื่อมต่อระหว่างแรงดันไฟฟ้าจ่ายและขั้วเอาต์พุตของบอร์ด เมื่อ PMC เปิดใช้งานเอาต์พุต บอร์ดจะดึงขั้วเอาต์พุตเข้าหากราวด์ ทำให้วงจรสมบูรณ์
ประเภทของบอร์ดที่ติดตั้งต้องตรงกับสายไฟของแผงควบคุม การติดตั้งบอร์ดแบบแหล่งที่มา (source-type) ในที่ที่คาดว่าจะเป็นบอร์ดแบบแหล่งรับ (sink-type) — หรือในทางกลับกัน — จะทำให้ฟังก์ชันเอาต์พุตของแผงควบคุมไม่ถูกต้องหรือไม่ทำงาน ควรยืนยันประเภททางไฟฟ้าของบอร์ดที่ติดตั้งจากฉลากเสมอ ก่อนที่จะจัดหาบอร์ดทดแทน
เมื่อบอร์ด A16B-2202-0772 เกิดข้อผิดพลาด อาการจะปรากฏที่แผงควบคุม อินพุตที่ไม่ทำงานอีกต่อไป — การกดปุ่มที่ไม่ตอบสนองต่อ CNC — หรือเอาต์พุตที่เปิดอยู่ตลอดเวลาหรือปิดอยู่ตลอดเวลา ชี้ไปที่ข้อผิดพลาดของบอร์ดหรือปัญหาการเดินสายภาคสนาม
หน้าจอวินิจฉัย PMC ของ CNC เป็นเครื่องมือวินิจฉัยโดยตรง การตรวจสอบรีจิสเตอร์อินพุตขณะใช้งานสวิตช์แต่ละตัวจริง จะยืนยันว่าบอร์ดได้รับและส่งสัญญาณหรือไม่
หาก PMC แสดงสถานะอินพุตที่ถูกต้องเมื่อใช้งานสวิตช์ บอร์ดจะทำงานสำหรับช่องสัญญาณนั้น
หาก PMC ไม่แสดงการเปลี่ยนแปลงใดๆ ขณะใช้งานสวิตช์ และสวิตช์และการเดินสายได้รับการยืนยันว่าดี วงจรอินพุตของบอร์ดสำหรับช่องสัญญาณนั้นก็ล้มเหลว
ข้อผิดพลาดเอาต์พุตจะได้รับการวินิจฉัยในลักษณะเดียวกันโดยใช้ฟังก์ชันบังคับเอาต์พุตของ PMC เพื่อสั่งสถานะเอาต์พุตเฉพาะ และยืนยันที่แผงควบคุมว่าหลอดไฟหรืออุปกรณ์ที่เกี่ยวข้องตอบสนองหรือไม่
Q1: ปุ่มกดบนแผงควบคุมหลายปุ่มหยุดทำงานหลังจากการบำรุงรักษาในตู้ควบคุม สายไฟดูเหมือนจะปกติ เป็นไปได้ไหมว่า A16B-2202-0772 มีข้อผิดพลาด?
การบำรุงรักษาในตู้ควบคุมอาจทำให้การเชื่อมต่อขัดข้องโดยไม่ได้ตั้งใจ ก่อนที่จะสรุปว่าบอร์ดมีข้อผิดพลาด ให้ตรวจสอบการเชื่อมต่อทั้งหมดระหว่างสายไฟของแผงควบคุมและ PCB I/O ว่าเข้าที่อย่างสมบูรณ์
การเชื่อมต่อที่เข้าที่บางส่วนจะทำให้เกิดรูปแบบที่คุณอธิบาย — อินพุตหลายรายการล้มเหลวพร้อมกัน
ใส่การเชื่อมต่อทั้งหมดใหม่ ทดสอบการทำงานของแผงควบคุม และหากข้อผิดพลาดยังคงอยู่โดยมีการเชื่อมต่อที่เข้าที่แล้ว ให้ตรวจสอบความเสียหายของบอร์ด
Q2: หลอดไฟแสดงผลบนแผงควบคุมทั้งหมดเปิดอยู่ตลอดเวลา โดยไม่คำนึงถึงสถานะ PMC นี่เป็นข้อผิดพลาดของ PCB I/O หรือข้อผิดพลาดในการเดินสาย?
เอาต์พุตที่เปิดอยู่ตลอดเวลาแม้ว่าสถานะ PMC จะถูกต้อง ชี้ไปที่สภาวะไฟฟ้าลัดวงจรในวงจรไดรเวอร์เอาต์พุตหรือในการเดินสาย
ตรวจสอบว่าแรงดันไฟฟ้าจ่ายร่วมของวงจรหลอดไฟอยู่ที่ระดับที่ถูกต้องหรือไม่ — แรงดันไฟฟ้าเกินที่แหล่งจ่ายอาจทำให้หลอดไฟสว่างขึ้นผ่านวงจรป้องกันไดรเวอร์เอาต์พุตที่เสื่อมสภาพ
หากแรงดันไฟฟ้าจ่ายถูกต้อง ให้ตรวจสอบรีจิสเตอร์เอาต์พุตของ PMC เพื่อยืนยันว่า PMC กำลังสั่งให้เอาต์พุตปิด
หากคำสั่ง PMC ปิดอยู่ แต่หลอดไฟยังคงเปิดอยู่ ส่วนไดรเวอร์เอาต์พุตของบอร์ดน่าจะล้มเหลว
Q3: เครื่องจักรถูกน้ำหล่อเย็นท่วมและแผงควบคุมหยุดทำงาน สามารถกู้คืน A16B-2202-0772 หลังจากการปนเปื้อนด้วยน้ำหล่อเย็นได้หรือไม่?
การกู้คืนขึ้นอยู่กับระดับของการปนเปื้อนและระยะเวลาที่ดำเนินการอย่างรวดเร็ว บอร์ดที่สัมผัสกับละอองน้ำหล่อเย็นที่ยังไม่ก่อให้เกิดการกัดกร่อน สามารถทำความสะอาดได้ด้วยน้ำยาทำความสะอาดหน้าสัมผัสที่ปลอดภัยสำหรับอุปกรณ์อิเล็กทรอนิกส์ และนำกลับมาใช้งานได้หลังจากการทำให้แห้งอย่างทั่วถึง
บอร์ดที่จมน้ำหรือเปียกเป็นเวลานานมักจะแสดงร่องรอยการกัดกร่อนที่ไม่สามารถกู้คืนได้อย่างสมบูรณ์
ตรวจสอบภายใต้กำลังขยายหลังทำความสะอาด — การกัดกร่อนที่ใช้งานอยู่บนลายทองแดงหรือขาของส่วนประกอบเป็นสัญญาณว่าบอร์ดไม่สามารถกู้คืนได้อย่างน่าเชื่อถือ
Q4: ฉันจะยืนยันประเภท I/O (แหล่งที่มาหรือแหล่งรับ) ของ A16B-2202-0772 ที่ติดตั้งของฉันได้อย่างไร ก่อนที่จะจัดหาบอร์ดทดแทน?
อ่านฉลากบอร์ดโดยตรง ฉลากบนบอร์ดที่ติดตั้งจะระบุประเภท I/O ในคำอธิบายหรือบรรทัดข้อมูลจำเพาะ
หากฉลากเสียหาย ให้ปรึกษาเอกสารทางไฟฟ้าของเครื่องจักร — ประเภทของ PCB I/O จะระบุไว้ในส่วนการกำหนดค่าตัวควบคุมของคู่มือการบำรุงรักษาเครื่องจักร
หากไม่มีทั้งสองอย่าง ช่างเทคนิค FANUC ที่มีคุณสมบัติสามารถกำหนดประเภทได้โดยการวัดลักษณะวงจรที่ขั้วเอาต์พุตของบอร์ดด้วยอุปกรณ์ทดสอบที่เหมาะสม
Q5: หลังจากเปลี่ยนบอร์ดนี้ CNC แสดงข้อผิดพลาดการสื่อสารแผงควบคุมที่ไม่มีอยู่ก่อนหน้านี้ เกิดอะไรขึ้น?
ข้อผิดพลาดการสื่อสารแผงควบคุมหลังจากการเปลี่ยนบอร์ดโดยทั่วไปบ่งชี้ถึงปัญหาหนึ่งในสามประการ: บอร์ดทดแทนมีการกำหนดค่าที่อยู่ I/O Link แตกต่างจากบอร์ดเดิม การเชื่อมต่อไม่เข้าที่อย่างสมบูรณ์บนบอร์ดทดแทน หรือบอร์ดทดแทนมีข้อผิดพลาดที่สร้างสภาวะข้อผิดพลาดบนบัส I/O Link
ตรวจสอบการตั้งค่าที่อยู่ I/O Link และการเข้าที่ของการเชื่อมต่อก่อน
หากทั้งสองอย่างได้รับการยืนยันว่าถูกต้อง บอร์ดทดแทนอาจต้องถูกเปลี่ยน
