| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2202-0790 |

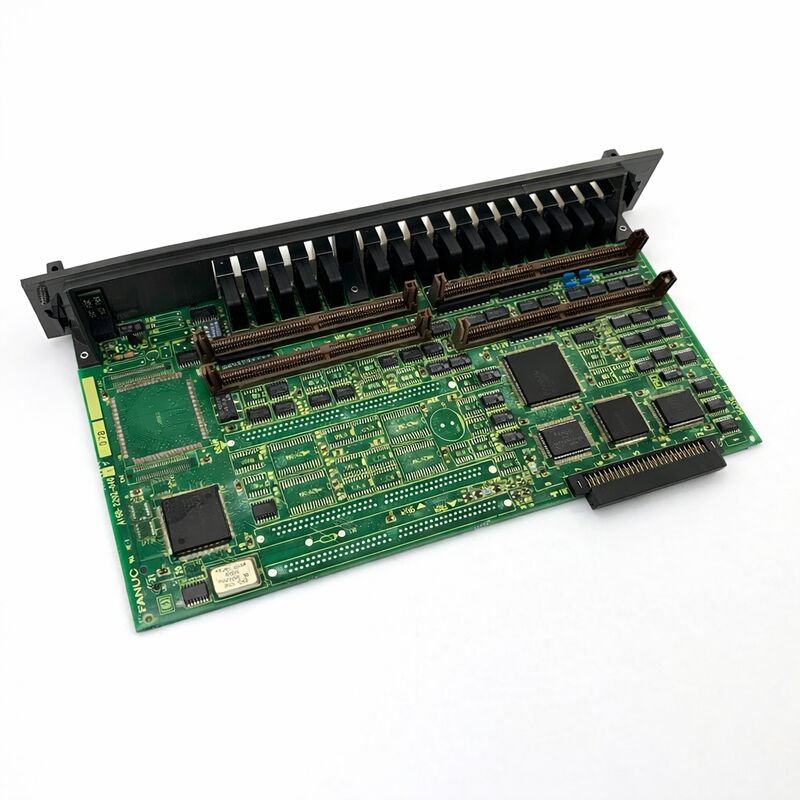

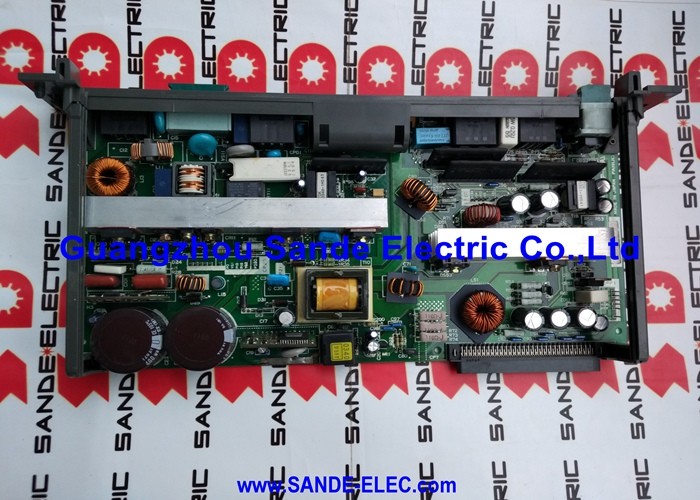

หมายเลขชิ้นส่วน: A16B-2202-0790
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: แผงควบคุม PCB I/O
ซีรีส์บอร์ด: A16B-2202
ระบบที่รองรับ: FANUC Series 16 / 18 CNC และที่เข้ากันได้
A16B-2202-0790 เป็นแผงควบคุม PCB I/O จากซีรีส์ A16B-2202 ของ FANUC บอร์ดนี้อยู่ในกลุ่มของ PCB อินเทอร์เฟซ I/O ในระบบควบคุม Series 16 และ 18 ของ FANUC ซึ่งเชื่อมต่อโปรแกรม PMC ladder ของตัวควบคุม CNC เข้ากับฮาร์ดแวร์แผงควบคุมของเครื่องจักร
ซีรีส์ A16B-2202 ครอบคลุมบอร์ด I/O เหล่านี้ในช่วงที่กำหนดไว้อย่างชัดเจน — รุ่นต่างๆ ให้จำนวนช่องอินพุต/เอาต์พุตและการกำหนดค่าทางไฟฟ้าที่แตกต่างกัน — และ -0790 เป็นรุ่นหนึ่งในตระกูลที่จัดตั้งขึ้นนี้
วัตถุประสงค์ของแผงควบคุม PCB I/O นั้นตรงไปตรงมา: เป็นอินเทอร์เฟซทางไฟฟ้าระหว่างผู้ปฏิบัติงานและตัวควบคุม CNC
เมื่อผู้ปฏิบัติงานกดปุ่มปรับอัตราป้อน (feedrate override), เลือกโหมดบนสวิตช์เลือกโหมด (mode selector switch), หรือกดปุ่มเริ่มรอบ (cycle start button), การกระทำทางกายภาพเหล่านั้นจะสร้างสัญญาณไฟฟ้า
PCB I/O จะรับสัญญาณเหล่านั้น แปลงเป็นสถานะดิจิทัล และส่งไปยังรีจิสเตอร์อินพุตของ PMC โปรแกรม PMC ladder จะอ่านอินพุตเหล่านี้และตอบสนองโดยการเปิดใช้งานฟังก์ชัน CNC ที่เหมาะสม หรือขับเอาต์พุตของเครื่องจักรที่เหมาะสม
เส้นทางย้อนกลับก็มีความสำคัญเช่นกัน หลอดไฟแสดงสถานะทุกดวงบนแผงควบคุม — ไฟแสดงสถานะรอบการทำงาน (cycle running light), ไฟแสดงสถานะการหมุนของสปินเดิล (spindle active indicator), ไฟเตือน (alarm light) — ถูกขับเคลื่อนโดยลอจิกเอาต์พุตของ PMC วงจรอินพุตบน PCB I/O จะรับคำสั่งเอาต์พุตเชิงตรรกะเหล่านี้และแปลงเป็นกระแสไฟฟ้าที่ทำให้หลอดไฟสว่างขึ้น
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-2202-0790 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | แผงควบคุม PCB I/O |
| ซีรีส์บอร์ด | A16B-2202 |
| ระบบที่รองรับ | FANUC Series 16 / 18 CNC และที่เข้ากันได้ |
| การใช้งาน | อินเทอร์เฟซ I/O ดิจิทัลแผงควบคุม |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
ความสัมพันธ์ระหว่างแผงควบคุมและตัวควบคุม CNC จะถูกจัดการทั้งหมดผ่าน PCB I/O นี่คือการออกแบบ
การเดินสายทางกายภาพจากแผงควบคุม — ตัวนำหลายสิบหรือหลายร้อยตัวสำหรับสวิตช์, หลอดไฟ, และตัวเลือก — จะไม่เชื่อมต่อโดยตรงกับลอจิกหลักของตัวควบคุม CNC มันจะเชื่อมต่อกับ PCB I/O PCB I/O ให้การปรับสภาพสัญญาณ, การป้องกัน, และอินเทอร์เฟซทางไฟฟ้าที่แปลงสัญญาณภาคสนามเป็นระดับลอจิกที่เข้ากันได้กับตัวควบคุม
การแยกส่วนนี้มีวัตถุประสงค์หลายประการ
การเดินสายภาคสนามจากแผงควบคุมอาจมีสัญญาณรบกวน, การเปลี่ยนแปลงแรงดันไฟฟ้าชั่วขณะ (switching transients), และการรบกวนข้าม (cross-coupling) จากตัวนำไฟฟ้าที่อยู่ใกล้เคียง
วงจรอินพุตของ PCB I/O จะกรองและลดสัญญาณรบกวนเหล่านี้ เพื่อให้ PMC ได้รับข้อมูลที่สะอาดและเชื่อถือได้
วงจรเอาต์พุตบน PCB I/O จะขับกระแสไฟฟ้าที่ค่อนข้างสูงที่จำเป็นสำหรับหลอดไฟแสดงสถานะ — กระแสไฟฟ้าที่จะสร้างความเสียหายให้กับวงจรลอจิกของตัวควบคุมหากเชื่อมต่อโดยตรง
PMC สื่อสารกับ PCB I/O ผ่านบัสอนุกรม I/O Link ของ FANUC
การเชื่อมต่อแบบอนุกรมนี้หมายความว่าระยะทางทางกายภาพระหว่างตู้ควบคุมและแผงควบคุมจะไม่ถูกจำกัดด้วยความยาวของสายสัญญาณแต่ละเส้น
สายเคเบิล I/O Link จะส่งข้อมูลทุกช่องระหว่างตัวควบคุมและ PCB I/O เป็นสตรีมข้อมูลอนุกรมความเร็วสูง
PCB I/O จะแยกข้อมูลนี้และขับเอาต์พุตทางกายภาพตามนั้น
ความผิดปกติของแผงควบคุม PCB I/O เป็นหนึ่งในความล้มเหลวที่ผู้ปฏิบัติงานมองเห็นได้ชัดเจนที่สุดในระบบ CNC
แผงควบคุมเป็นอินเทอร์เฟซหลักระหว่างผู้ปฏิบัติงานและเครื่องจักร เมื่อ PCB I/O ล้มเหลว ความล้มเหลวจะเห็นได้ชัดเจนทันที: ปุ่มต่างๆ หยุดตอบสนอง, ไฟแสดงสถานะแสดงสถานะไม่ถูกต้อง, หรือเครื่องจักรปฏิเสธที่จะเข้าสู่โหมดอัตโนมัติเนื่องจากอินพุตสวิตช์นิรภัย (safety interlock inputs) ไม่ได้รับการอ่านอย่างถูกต้อง
หน้าจอวินิจฉัยของ PMC ใน CNC เป็นเครื่องมือวินิจฉัยหลัก หน้าจอเหล่านี้แสดงสถานะสดของที่อยู่ I/O ทุกรายการในระบบ
ช่างเทคนิคที่มีประสบการณ์จะตรวจสอบที่อยู่ของอินพุตสำหรับปุ่มแผงควบคุมเฉพาะขณะที่กดและปล่อยปุ่มจริง
หากที่อยู่เปลี่ยนสถานะ วงจรอินพุตสำหรับช่องนั้นจะทำงาน หากไม่เปลี่ยน แสดงว่าความผิดปกติอยู่ที่บอร์ด, การเดินสาย, หรืออุปกรณ์แผงควบคุมเอง
ความล้มเหลวของอินพุตหรือเอาต์พุตหลายรายการที่เกิดขึ้นพร้อมกัน — โดยเฉพาะอย่างยิ่งในกลุ่มขั้วต่อเดียว — บ่งชี้อย่างชัดเจนถึงความผิดปกติของบอร์ดมากกว่าปัญหาการเดินสาย
ความผิดปกติของการเดินสายแต่ละรายการมักจะส่งผลกระทบต่อสัญญาณเดียวในแต่ละครั้ง; ความผิดปกติของบอร์ดมักจะส่งผลกระทบต่อหลายช่องสัญญาณที่ใช้ไดรเวอร์อินพุตหรือเอาต์พุตร่วมกัน
ซีรีส์ A16B-2202 มีหลายรุ่นที่ให้บริการจำนวนช่อง I/O และประเภททางไฟฟ้าที่แตกต่างกัน
รุ่นต่างๆ จะแตกต่างกันไปตามจำนวนอินพุต, จำนวนเอาต์พุต, ว่ามีฟังก์ชัน skip ความเร็วสูง (HDI) หรือไม่, และประเภททางไฟฟ้า (source หรือ sink)
การเลือกอะไหล่ที่ถูกต้องต้องทราบหมายเลขชิ้นส่วนที่ติดตั้งอยู่จริง
รุ่น -0790 ให้การกำหนดค่า I/O เฉพาะของตนเองภายในตระกูล A16B-2202 การเปลี่ยนด้วยรุ่นที่มีอักษรต่อท้ายต่างกัน — แม้ว่าจะมีจำนวนช่องสัญญาณใกล้เคียงกัน — ก็มีความเสี่ยงที่จะมีประเภททางไฟฟ้าไม่ถูกต้องหรือการกำหนดที่อยู่ I/O ไม่เข้ากัน
ควรหาอะไหล่ที่มีหมายเลขชิ้นส่วนตรงกันเสมอ
Q1: สวิตช์เลือกโหมดของแผงควบคุมเครื่องจักรและปุ่มกดบางปุ่มหยุดตอบสนองหลังจากเกิดเหตุการณ์ฟ้าผ่าใกล้เคียง CNC ไม่แสดงการแจ้งเตือนใดๆ เป็นไปได้หรือไม่ที่ A16B-2202-0790 เสียหาย?
เหตุการณ์ฟ้าผ่าสามารถนำแรงดันไฟฟ้าชั่วขณะเข้าสู่ตู้ควบคุมผ่านแหล่งจ่ายไฟฟ้าของอาคาร หรือผ่านสายเคเบิลที่ยาวจากแผงควบคุม PCB I/O เชื่อมต่อโดยตรงกับสายภาคสนามและสามารถดูดซับพลังงานชั่วขณะจากเส้นทางนี้ได้
วงจรป้องกันอินพุตอาจล้มเหลว ทำให้ช่องอินพุตไม่ทำงาน แม้ว่าบอร์ดจะได้รับพลังงานแล้วก็ตาม
CNC ไม่แสดงการแจ้งเตือนใดๆ เพราะ PMC ยังคงทำงานอยู่ — เพียงแต่มันไม่ได้รับสัญญาณอินพุตจากแผงควบคุม
การเปลี่ยนบอร์ดเป็นการตอบสนองที่เหมาะสม
Q2: หลอดไฟแสดงสถานะหลายดวงบนแผงควบคุมสว่างตลอดเวลา โดยไม่คำนึงถึงสถานะจริงของเครื่องจักร อะไรคือสาเหตุที่เป็นไปได้บน A16B-2202-0790?
เอาต์พุตที่สว่างตลอดเวลาพร้อมสถานะลอจิก PMC ที่ถูกต้อง (PMC สั่งให้เอาต์พุตปิด) บ่งชี้ถึงส่วนไดรเวอร์เอาต์พุตที่ล้มเหลวบนบอร์ด ไดรเวอร์เอาต์พุตอาจเสียหายจากความผิดพลาดในการเดินสาย, แรงดันไฟฟ้าเกินบนแหล่งจ่ายหลอดไฟ, หรือเพียงแค่อายุการใช้งานของส่วนประกอบ
ตรวจสอบแรงดันไฟฟ้าแหล่งจ่ายหลอดไฟว่าอยู่ในข้อกำหนดหรือไม่
หากถูกต้องและ PMC สั่งให้เอาต์พุตปิด แสดงว่า IC ไดรเวอร์เอาต์พุตบนบอร์ดล้มเหลว ให้เปลี่ยนบอร์ด
Q3: การเชื่อมต่อ I/O Link ระหว่างตัวควบคุมและ A16B-2202-0790 แสดงการแจ้งเตือนข้อผิดพลาดในการสื่อสาร สายเคเบิลดูไม่เสียหาย ควรตรวจสอบอะไร?
ข้อผิดพลาดในการสื่อสาร I/O Link พร้อมสายเคเบิลที่ยืนยันว่าดี อาจเกิดจากความขัดแย้งของที่อยู่ I/O Link (หากเพิ่งเปลี่ยนบอร์ดหรือกำหนดค่าใหม่), วงจรอินเทอร์เฟซ I/O Link ที่บกพร่องบนบอร์ด, หรือปัญหาเกี่ยวกับอินเทอร์เฟซ I/O Link ที่ฝั่งตัวควบคุม
ตรวจสอบการตั้งค่าที่อยู่ I/O Link บนบอร์ดเทียบกับพารามิเตอร์การกำหนดที่อยู่ I/O ของ CNC
หากที่อยู่ถูกต้องและข้อผิดพลาดยังคงอยู่ วงจรอินเทอร์เฟซ I/O Link ของบอร์ดอาจล้มเหลว
Q4: ช่างซ่อมบำรุงเพิ่งทำงานภายในตู้เครื่องจักร หลังจากนั้นฟังก์ชันแผงควบคุมบางอย่างก็ทำงานผิดปกติ ไม่พบความเสียหายที่มองเห็นได้ เกิดอะไรขึ้น?
ฟังก์ชันแผงควบคุมที่ทำงานผิดปกติหลังจากการทำงานในตู้มักบ่งชี้ถึงขั้วต่อที่เสียบไม่แน่นบางส่วน
ช่างอาจไปรบกวนขั้วต่อบน PCB I/O โดยไม่ได้ตั้งใจระหว่างการทำงานในตู้ ปิดเครื่อง, ค้นหาขั้วต่อบน A16B-2202-0790, และเสียบกลับเข้าไปใหม่ให้แน่น
ตรวจสอบสายเคเบิลที่อาจหลุดออกหรือถูกหนีบโดยไม่ได้ตั้งใจด้วย
ในกรณีส่วนใหญ่ ปัญหานี้จะได้รับการแก้ไขโดยไม่ต้องเปลี่ยนบอร์ด
Q5: เครื่องจักรมีตัวควบคุม 0i-TB แต่เอกสารระบุว่า A16B-2202-0790 เป็นบอร์ดสำหรับ Series 16/18 สามารถใช้งานได้หรือไม่?
ความเข้ากันได้กับ 0i-TB ขึ้นอยู่กับการกำหนดค่า I/O ของตัวควบคุม PCB I/O บางรุ่นจากตระกูล A16B-2202 ถูกใช้ในหลายรุ่นของตัวควบคุม FANUC เมื่อสถาปัตยกรรม I/O Link และช่วงที่อยู่เข้ากันได้
ยืนยันความเข้ากันได้ของบอร์ดเฉพาะกับคอนฟิกูเรชัน 0i-TB โดยการตรวจสอบเอกสารทางไฟฟ้าของเครื่องจักร หรือปรึกษาเอกสารอ้างอิงบริการของ FANUC
ห้ามติดตั้งบอร์ดในคอนฟิกูเรชันที่ไม่ได้รับการยืนยันความเข้ากันได้อย่างชัดเจน
