| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2202-0726 |

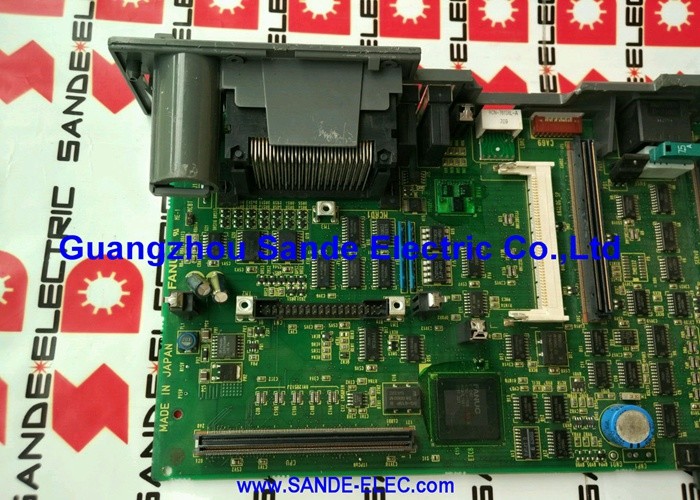

เลขส่วน:A16B-2202-0726
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:อินเตอร์เฟซ I/O PCB (DI/DO Board)
ซีรี่ย์บอร์ด:A16B-2202
คําอธิบาย:PCB ∆ DI/DO: 104/72 ไม่รวมการกระโดดความเร็วสูง, F16M/T

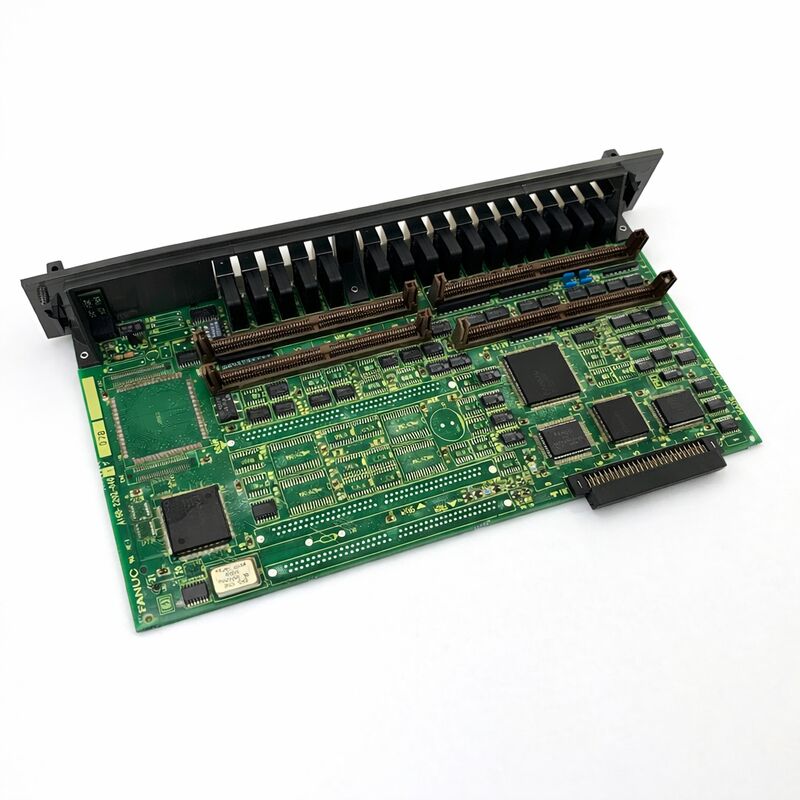

A16B-2202-0726 เป็นแผ่นวงจรพิมพ์อินเตอร์เฟซ I/O สําหรับเครื่องควบคุม CNC F16M และ F16T ของ FANUCมันให้บริการการเข้าและออกแบบดิจิตอลที่แยกระหว่าง PMC ของเครื่องควบคุม CNC (เครื่องควบคุมเครื่องเขียนโปรแกรม) และอุปกรณ์สนามของเครื่องมือ, ขนส่ง 104 ทางเข้าดิจิตอลและ 72 ทางออกดิจิตอลผ่านบอร์ดเดียว
The F16M and F16T controllers — successors to the earlier 16-A generation — were among the first FANUC CNC platforms to offer a genuinely high-capability control solution for production machining at competitive prices.
พวกเขาใช้สภาพแวดล้อมการเขียนโปรแกรม FANUC มาตรฐาน สนับสนุนระบบขับเคลื่อนอัลฟ่า และนําเสนอประสิทธิภาพการแปรรูปที่ต้องการในการผลิตชิ้นส่วนแม่นยํา
บอร์ด I/O เป็นองค์ประกอบที่เชื่อมต่อความรู้ทั้งหมดของตัวควบคุมกับเครื่องจักรทางกายภาพและองค์ประกอบการควบคุมทั้งหมดที่ทําให้ศูนย์แปรรูปเป็นระบบการผลิตที่สมบูรณ์แบบ.
การตั้งชื่อ "W/O High-Speed Skip" เป็นตัวระบุที่สําคัญ
The high-speed skip function allows the CNC to detect a high-speed skip signal from an in-process gauging probe or touch sensor and immediately record the current axis position without the latency of the standard I/O scan.
A16B-2202-0726 ไม่รวมวงจรนี้ มันคือรุ่นสําหรับเครื่องจักรที่ไม่ต้องการการวัดในกระบวนการหรือการใช้งานในการวัดความเร็วสูงคู่มือกับฟังก์ชัน skip คือ A16B-2202-0725 (ที่มีจํานวน 104DI/72DO เดียวกันกับการใส่ skip).
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-2202-0726 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | อินเตอร์เฟซ I/O PCB |
| ซีรี่ย์บอร์ด | A16B-2202 |
| ระบบที่เข้ากันได้ | ซีรี่ย์ 16-A ∙ F16M, F16T |
| การเข้าแบบดิจิตอล | 104 |
| การออกแบบดิจิตอล | 72 |
| การกระโดดความเร็วสูง | ไม่รวม |
| ประเภท I/O | ประเภทซิง (NPN sink input/output) |
| ความดันสัญญาณ | 24V DC |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| สถานะ | กําจัดโดยผู้ผลิต |
ศูนย์แปรรูปที่ควบคุมโดย F16M สร้างการจราจร I / O มาก กระเป๋าของวัสดุสื่อยืนยันการเข้า สัญญาณสถานะลําดับของเครื่องเปลี่ยนเครื่องมืออัตโนมัติเครื่องปรับระดับและระดับของระบบน้ําเย็น, ตําแหน่งของระบบ pallet ยืนยัน, ทางเข้าความผิดพลาดของขนส่งชิป, เครื่องตรวจความดันไฮดรอลิก, ทางเข้าความปลอดภัยประตูล็อคกันคําสั่งโซเลนอยด์สําหรับฟังก์ชันปนูเมติกและไฮดรอลิกทั้งหมด, สัญญาณของวาล์วของน้ําเย็น, ไฟชี้แจง, และการออกของวงจรเริ่มต้น
ศูนย์แปรรูปที่มีคุณสมบัติครบถ้วนสามารถใช้จุดเข้า 60 หน่วย 80 และจุดออก 40 หน่วย 50 ได้อย่างง่ายดาย
ความจุ 104/72 ของ A16B-2202-0726 ทําให้ผู้ผลิตเครื่องมีพื้นที่สําหรับเครื่องจักรที่สมบูรณ์แบบ
การออกของเครื่อง 72 จุดขับเคลื่อนเครื่อง 24 วอลต์ DC รีเลย์โค้ล, วาลล์โซเลโนอิด, และวงจรชี้วัดโดยตรง.
วงจรออกแต่ละวงมีปริมาณกระแสที่กําหนดไว้ โดยปกติจะอยู่รอบ 200mA ต่อจุด ซึ่งตรงกับมาตรฐานของสายสลับอุตสาหกรรมและมาตรฐานของโซเลนอยด์
การเกินระดับนี้ทําให้ทรานซิสเตอร์ออกเสียหาย การผสมออกขนาดถูกต้อง และการกําหนดภาระที่ถูกต้อง เป็นด้านสําคัญของการออกแบบไฟฟ้าของเครื่อง
ฟังก์ชันกระโดดความเร็วสูงมีความสําคัญกับเครื่องจักรที่ติดตั้งเครื่องตรวจวัดระหว่างการผลิต หน่วยตรวจวัด Renishaw หรือ Heidenhain ที่วัดชิ้นส่วนที่ทํางานขณะที่ยังอยู่ในเครื่องโดยไม่ถอดมัน.
เมื่อซอนด์สัมผัสชิ้นงาน มันสร้างสัญญาณกระโดด CNC ต้องบันทึกตําแหน่งแกนแม่นยําในขณะที่สัมผัสไม่ว่าจะ PLC วงจรสแกนอยู่ที่ขณะนั้น.
I/O มาตรฐาน เช่น A16B-2202-0726 จัดการข้อมูลในรอบสแกน PMC
วงจรสแกนนํามาความช้า สําหรับเครื่องสํารวจที่วัดลักษณะในอัตราการให้อาหารช้า ความช้านี้อาจเป็นที่ยอมรับได้
สําหรับการวัดในกระบวนการที่มีความแม่นยําสูงในอัตราการให้อาหารที่ใช้กันทั่วไปในการผลิต ความช้าในการสแกน I / O มาตรฐานใหญ่เกินไป และต้องการวงจรข้ามความเร็วสูง
หากเครื่องจักรที่มี A16B-2202-0726 ต้องการการวัดในระหว่างกระบวนการที่เพิ่มขึ้นภายหลัง, บอร์ด I / O ต้องเปลี่ยนไปยัง A16B-2202-0725 เพื่อได้รับการเข้ากระโดดความเร็วสูง.
นี่คือการเปลี่ยนแปลงของฮาร์ดแวร์ ไม่ใช่การเปลี่ยนแปลงของพารามิเตอร์
A16B-2202-0726 หยุดผลิต เมื่อบอร์ดเดิมล้มเหลว แลกเปลี่ยนมาจากโซ่การจําหน่ายหลังการขายทั้ง 0726 (ไม่มี skip) และ 0725 (มี skip) เป็นปริมาณที่ทราบกันที่มีประวัติการใช้งานที่กําหนดไว้ผู้จัดจําหน่ายมักมีทั้ง 2 รุ่น
ขั้นตอนการเปลี่ยนง่าย: เปลี่ยนพานการ์ดฟิสิกอล การยืนยันที่นั่งของพานเชื่อมทั้งหมด และการตรวจสอบการทํางานผ่านจอวินิจฉัย I/O ของ CNC
There are no parameters specific to the I/O board that need to be configured — the PMC's I/O address assignments for this board are stored in the CNC's PMC parameters and survive the board swap unchanged.
Q1: จุดออกหลายจุดบน A16B-2202-0726 หยุดทํางาน ปฏิทินการออก PMC ได้รับการยืนยันถูกต้อง บอร์ดล้มเหลวหรือไม่
จุดออกที่ตายหลายจุดที่มีคําสั่ง PMC ที่ถูกต้องตรงกับการล้มเหลวของทรานซิสเตอร์ออก โดยทั่วไปเกิดจากการกระแสเกินจากวงจรสั้นหรือการชักชวนกลับบนภาระที่เชื่อมต่อ
ตรวจสอบว่าการออกที่ล้มเหลวมีอยู่บนตัวเชื่อมเดียวกันหรือแบ่งปันการกลับพื้นที่ร่วมกัน
ถ้าไฟฟ้าออกติดตั้งสําหรับกลุ่มจุดที่ผิดพลาด เช็คพวกเขาก่อน ถ้าไฟฟ้าไม่เสียหายและไฟฟ้าออกยังคงตายส่วนตัวขับออกของบอร์ดล้มเหลว และต้องการเปลี่ยนบอร์ด.
Q2: CNC แสดงสัญญาณเตือนการสื่อสาร I/O ที่เกี่ยวข้องกับ A16B-2202-0726 เครื่องเชื่อมพานได้ถูกติดตั้งใหม่ อะไรอีกที่ควรตรวจสอบ
หลังการติดต่อเชื่อมต่อใหม่ ตรวจสอบความดันไฟฟ้า 24V DC ให้กับบอร์ด I / O. สภาพความดันต่ําทําให้สัญญาณเตือนการสื่อสารจําลองความล้มเหลวของบอร์ด
วัดไฟฟ้าที่ปลายทางการเข้า 24 วอลต์ของบอร์ด ไม่อยู่ที่แหล่งไฟฟ้า เพื่อตรวจพบความดันตกในสายไฟฟ้า
ตรวจสอบเคเบิล I/O bus ระหว่างบอร์ด I/O และบอร์ดหลักของ CNC เพื่อตรวจสอบความเสียหายหรือสัมผัสที่หลุด
Q3: เครื่องต้องเพิ่มความสามารถในการวัดในกระบวนการ A16B-2202-0726 สามารถรองรับระบบการตรวจสอบได้หรือไม่?
A16B-2202-0726 ไม่มีวงจรการเข้ากระโดดความเร็วสูงที่จําเป็นสําหรับการวัดความแม่นยําในกระบวนการ ความช้าในการเข้า I / O มาตรฐานสูงเกินไปสําหรับการจับตําแหน่ง sonda ที่แม่นยําเพื่อเพิ่มการวัดในกระบวนการ, บอร์ด I/O ต้องถูกเปลี่ยนเป็น A16B-2202-0725 (ซึ่งมีสกิปความเร็วสูง input)
โปรแกรม PMC ของเครื่องยังต้องการการอัพเดทเพื่อจัดการกับโลจิกของโซนด์ และพารามิเตอร์ CNC สําหรับฟังก์ชัน skip ต้องการการตั้งค่า
คําถามที่ 4: บางอินทุ้นบน A16B-2202-0726 กําลังอ่านสถานะที่ผิดปกติในระยะสั้น การเชื่อมต่อไฟฟ้ากับอินทุ้นที่ได้รับผลกระทบได้รับการตรวจสอบและถูกต้อง บอร์ดกําลังล้มเหลวหรือไม่
การอ่านผิดทางเข้าที่ระยะสั้น กับการยืนยันจุดการเชื่อมไฟที่ถูกต้อง กับการเสียสภาพของเครื่องกรองในแผ่นเก่า
คอนเดเซนเตอร์กรองเข้าทําให้สัญญาณเข้า 24 วอลต์เรียบก่อนที่จะถึงตัวแยกแสง
เมื่อคอนเดซเตอร์แก่ตัว ความประสิทธิภาพในการกรองของคอนเดซเตอร์จะลดลง ทําให้ความรบกวนของความรบกวนสามารถผลิตการอ่านข้อมูลปลอมได้
อาการนี้ขึ้นอยู่กับอุณหภูมิ โดยทั่วไปมันจะแย่ลงเมื่อบอร์ดอุ่นขึ้นในการใช้งาน การเปลี่ยนบอร์ดหรือการปรับปรุงระดับตัวประกอบไฟแก้ปัญหานี้
Q5: เครื่อง A16B-2202-0726 แทนจากเครื่องที่แตกต่างกันของรุ่นซีรีส์ 16-A เดียวกันมีอยู่ สามารถใช้โดยตรงได้หรือไม่
A16B-2202-0726 จากแพลตฟอร์มควบคุมที่เหมือนกัน สามารถแลกเปลี่ยนกันได้โดยตรง
แผนที่ที่อยู่ I/O ของ PMC สําหรับบอร์ดนี้ถูกเก็บไว้ในพารามิเตอร์ PMC ของ CNC ไม่ใช่บนบอร์ดเอง
หลังจากติดตั้งแผ่นสํารอง จุด I/O ควรทํางานโดยไม่มีการเปลี่ยนแปลงปริมาตรใด ๆ
ตรวจสอบผ่านหน้าจอวินิจฉัย I/O ของ CNC หลังจากติดตั้ง เพื่อยืนยันว่าการเข้าและการออกทั้งหมดที่คาดหวังจะตอบสนองถูกต้อง
