| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2202-0721 |

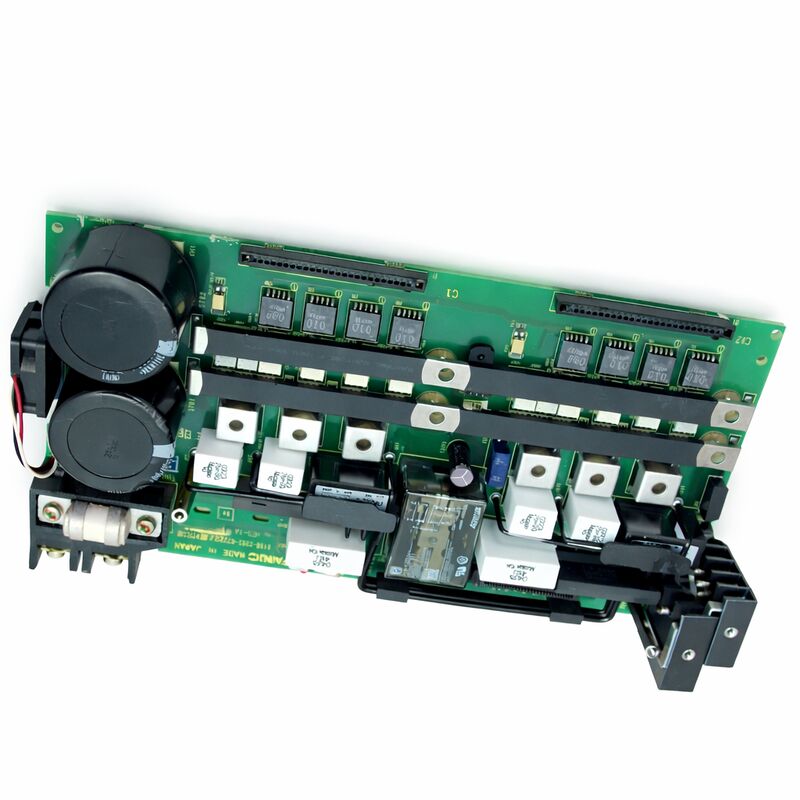

หมายเลขชิ้นส่วน: A16B-2202-0721
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: แผงวงจร I/O — ประเภท Source, 104 DI / 72 DO พร้อม Hi-Speed Skip
ซีรีส์บอร์ด: A16B-2202
A16B-2202-0721 เป็นแผงวงจร I/O ประเภท Source ที่มีอินพุตดิจิทัล 104 ช่อง และเอาต์พุตดิจิทัล 72 ช่อง พร้อมฟังก์ชัน Hi-Speed Skip เฉพาะที่ติดตั้งมาในบอร์ด จัดอยู่ในกลุ่มแผงวงจร I/O A16B-2202 ของ FANUC ซึ่งเป็นซีรีส์แผงวงจร I/O มาตรฐานที่ใช้ในเครื่องควบคุม CNC ของ FANUC หลายรุ่น
แผงวงจร I/O เป็นส่วนต่อประสานระหว่างตัวควบคุม CNC และอุปกรณ์ภาคสนามของเครื่องจักร
เซ็นเซอร์ สวิตช์ โซลินอยด์ รีเลย์ และไฟสัญญาณทุกตัวบนเครื่องจักรจะเชื่อมต่อกับ CNC ผ่านจุด I/O
A16B-2202-0721 ให้การเชื่อมต่ออินพุต 104 จุด และการเชื่อมต่อเอาต์พุต 72 จุดในแผงวงจรเดียว ในการกำหนดค่าเอาต์พุตแบบ Source ซึ่งหมายความว่าทรานซิสเตอร์เอาต์พุตจะจ่ายกระแสไฟฟ้าให้กับโหลดที่เชื่อมต่อ แทนที่จะดึงกระแสไฟฟ้า
ฟังก์ชัน Hi-Speed Skip เป็นอินพุตความเร็วสูงเฉพาะที่ข้ามความล่าช้าของรอบการสแกน I/O ปกติ ช่อง I/O มาตรฐานจะถูกอ่านด้วยอัตราการสแกนของ PMC ซึ่งทำให้เกิดความล่าช้าในการสแกนระหว่างเหตุการณ์สัญญาณจริงและการตอบสนองของ CNC
อินพุต Hi-Speed Skip จะจับสัญญาณขัดจังหวะโดยตรงที่ระดับฮาร์ดแวร์ ทำให้ CNC สามารถบันทึกตำแหน่งแกน ณ เวลาที่สัญญาณ Skip ทำงาน
นี่คือกลไกเบื้องหลังรอบการวัด การวัดเครื่องมือ และการวัดระหว่างกระบวนการ — ทุกที่ที่เครื่องจักรต้องจับตำแหน่งที่แม่นยำ ณ เวลาที่หน้าสัมผัสการวัดถูกสร้างขึ้น
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-2202-0721 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | แผงวงจร I/O ประเภท Source พร้อม Hi-Speed Skip |
| ซีรีส์บอร์ด | A16B-2202 |
| อินพุตดิจิทัล | 104 |
| เอาต์พุตดิจิทัล | 72 |
| ประเภทเอาต์พุต | ประเภท Source (จ่ายกระแส) |
| Hi-Speed Skip | รวมอยู่ด้วย — อินพุต Hi-Speed เฉพาะ |
| การกำหนดค่าแถว I/O | 2 แถว หรือ 3 แถว (ยืนยันก่อนสั่งซื้อ) |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ / ปรับปรุงใหม่ / ซ่อมแซม |
แผงวงจร I/O ของ FANUC มีทั้งแบบ Source และ Sink การเดินสายที่อุปกรณ์ภาคสนามของเครื่องจักรจะเป็นตัวกำหนดว่าประเภทใดถูกต้องสำหรับเครื่องจักรแต่ละเครื่อง เอาต์พุต Source จะจ่ายแรงดันไฟฟ้าบวกให้กับโหลด — จุดเชื่อมต่อร่วมของอุปกรณ์ภาคสนามจะเชื่อมต่อกับรางลบ เอาต์พุต Sink จะดึงสัญญาณลง — ขั้วบวกของอุปกรณ์ภาคสนามจะเชื่อมต่อกับรางจ่ายไฟ และแผงวงจร I/O จะเป็นเส้นทางย้อนกลับ
การผสมผสานแผงวงจร Source และ Sink ในตู้ไดรฟ์ที่เดินสายสำหรับกำหนดค่าที่ตรงกันข้าม จะต้องมีการเดินสายใหม่
นี่ไม่ใช่การเปลี่ยนแปลงเล็กน้อยบนเครื่องจักรที่ติดตั้งเสร็จสมบูรณ์ ก่อนที่จะจัดหาแผงวงจรทดแทนสำหรับ A16B-2202-0721 ให้ยืนยันประเภทเอาต์พุตของแผงวงจรที่ติดตั้งจากฉลากและจากเอกสารทางไฟฟ้าของเครื่องจักร
การระบุ Source/Sink จะอยู่บนฉลากของบอร์ดเสมอ
อินพุต Hi-Speed Skip บนบอร์ดนี้เชื่อมต่อโดยตรงกับฮาร์ดแวร์จัดการการขัดจังหวะของ CNC เมื่อมีสัญญาณเข้ามาที่อินพุตนี้ — โดยทั่วไปจากหัววัด (touch probe) ตัวตั้งค่าเครื่องมือ (tool setter) หรือหัววัด (gauging probe) — CNC จะจับค่าตำแหน่งแกนปัจจุบันในระดับฮาร์ดแวร์ ไม่มีการหน่วงเวลาการสแกนซอฟต์แวร์
การจับตำแหน่งด้วยฮาร์ดแวร์นี้คือสิ่งที่ทำให้การวัดชิ้นงานมีความแม่นยำ หากไม่มีสิ่งนี้ ตำแหน่งที่บันทึกได้ ณ เวลาที่หัววัดสัมผัสจะล่าช้าไปถึงหนึ่งรอบการสแกนของ PMC — โดยทั่วไปคือไม่กี่มิลลิวินาที
ที่อัตราป้อนที่ใช้สำหรับการวัด แม้แต่ความล่าช้าเพียงไม่กี่มิลลิวินาทีก็ส่งผลให้เกิดข้อผิดพลาดของตำแหน่งที่วัดได้ Hi-Speed Skip จะขจัดความล่าช้านี้
ตำแหน่งมีความแม่นยำตามความละเอียดของรอบการประมาณค่าของ CNC
รอบการวัด การวัดความยาวเครื่องมืออัตโนมัติ และการวัดระหว่างกระบวนการบนระบบ FANUC ขึ้นอยู่กับฟังก์ชันฮาร์ดแวร์นี้
A16B-2202-0721 ให้ฟังก์ชันนี้เป็นคุณสมบัติแบบบูรณาการควบคู่ไปกับจำนวนช่อง I/O หลัก
บอร์ดนี้รองรับการกำหนดค่าแถวขั้วต่อ I/O สองแบบ: แบบสองแถวและแบบสามแถว
รูปแบบขั้วต่อทางกายภาพและการเชื่อมต่อสายรัดจะแตกต่างกันไปในแต่ละการกำหนดค่า
การติดตั้งบอร์ดที่มีการกำหนดค่าแถวแตกต่างจากที่เครื่องจักรเดินสายไว้ จะต้องมีการปรับเปลี่ยนสายรัด
ก่อนสั่งซื้อ ให้ตรวจสอบว่าบอร์ดที่ติดตั้งอยู่ในปัจจุบันใช้ขั้วต่อ I/O กี่แถว
ตรวจสอบบอร์ดจริงในตู้ หรือตรวจสอบเอกสารทางไฟฟ้าของเครื่องจักร นี่เป็นขั้นตอนการตรวจสอบที่ใช้งานได้จริง — การกำหนดค่าทั้งสองแบบจะถูกระบุด้วยหมายเลขชิ้นส่วนเดียวกัน
Q1: เอาต์พุต PMC หลายรายการไม่ตอบสนอง แต่ Ladder ของ PMC ดูเหมือนจะทำงานปกติ เป็นไปได้หรือไม่ว่า A16B-2202-0721 มีข้อผิดพลาด?
ความล้มเหลวของเอาต์พุตบางส่วน — เอาต์พุตต่อเนื่องหลายรายการไม่ตอบสนอง ในขณะที่รายการอื่นทำงานได้ — พร้อมสถานะการทำงานของ PMC ปกติ มักบ่งชี้ถึงข้อผิดพลาดของส่วนไดรเวอร์บนแผงวงจร I/O เอง ตรวจสอบฟิวส์สำหรับรางร่วมเอาต์พุตก่อน
ฟิวส์รางร่วมเอาต์พุตที่ขาด จะทำให้เอาต์พุตทั้งหมดที่จ่ายจากรางร่วมนั้นใช้งานไม่ได้ หากฟิวส์อยู่ในสภาพดี ส่วนไดรเวอร์เอาต์พุตของบอร์ดคือสาเหตุที่น่าจะเป็นไปได้
Q2: เครื่องจักรใช้รอบการวัด Renishaw หัววัดทำงาน แต่ตำแหน่งที่บันทึกได้มีการเลื่อนอย่างสม่ำเสมอ เป็นปัญหาของ Hi-Speed Skip Input หรือไม่?
การเลื่อนตำแหน่งอย่างสม่ำเสมอในการวัด — แทนที่จะเป็นการกระจายแบบสุ่ม — มักเป็นปัญหาเกี่ยวกับอัตราป้อนหรือเวกเตอร์การเข้าใกล้มากกว่าข้อผิดพลาดฮาร์ดแวร์ของอินพุต Skip
ความล้มเหลวของอินพุต Hi-Speed Skip ที่แท้จริงจะทำให้ CNC ไม่สามารถรับรู้เหตุการณ์ Skip ได้เลย หรือรับรู้ที่ตำแหน่งล่าช้าจากการสแกนซอฟต์แวร์
หากหัววัดทำงานและบันทึกตำแหน่งได้ แต่มีการเลื่อน ให้ตรวจสอบพารามิเตอร์มาโครการวัดและการตั้งค่าอัตราป้อน
หากไม่พบเหตุการณ์ Skip ให้ทดสอบสัญญาณอินพุต Skip ที่ขั้วต่อบอร์ด
Q3: A16B-2202-0721 ประเภท Source สามารถใช้แทนแผงวงจร I/O ประเภท Sink ที่มีจำนวน DI/DO เท่ากันได้หรือไม่?
ไม่ได้ แผงวงจร Source และ Sink มีขั้วทรานซิสเตอร์เอาต์พุตที่แตกต่างกัน
โหลดประเภท Sink ที่ต่อกับเอาต์พุต Source หรือในทางกลับกัน จะไม่ทำงานอย่างถูกต้อง และอาจทำให้บอร์ดหรืออุปกรณ์ภาคสนามเสียหายได้ ให้เปลี่ยนด้วยบอร์ดที่มีประเภทเอาต์พุตที่ตรงกันเท่านั้น
ยืนยันว่าบอร์ดที่ติดตั้งเป็นประเภท Source ก่อนสั่งซื้อ
Q4: แผงวงจร I/O ถูกเปลี่ยน แต่การเชื่อมต่ออุปกรณ์ภาคสนามบางส่วนไม่ต่อเนื่องแล้ว ควรตรวจสอบอะไรก่อน?
ตรวจสอบให้แน่ใจว่าสายรัดขั้วต่อ I/O ทั้งหมดเข้าที่บนบอร์ดใหม่แล้ว
ขั้วต่อแผงวงจร I/O บนแผงวงจร FANUC เป็นแบบกดเข้า — การเข้าที่ไม่สนิทจะทำให้เกิดความผิดปกติของสัญญาณที่ไม่ต่อเนื่อง ซึ่งยากต่อการแยกแยะจากปัญหาของอุปกรณ์ภาคสนาม
ใส่ขั้วต่อแต่ละอันให้แน่นอีกครั้งและทดสอบจุด I/O ที่ได้รับผลกระทบอีกครั้งก่อนที่จะตรวจสอบการเดินสายภาคสนาม
Q5: อินพุต Hi-Speed Skip บน A16B-2202-0721 ต่อสายอย่างไร?
อินพุต Hi-Speed Skip ใช้ขั้วต่อเฉพาะที่แยกต่างหากจากสายรัด I/O มาตรฐาน เชื่อมต่อโดยตรงกับสัญญาณเอาต์พุตของอุปกรณ์วัด
ขั้วของสัญญาณและแรงดันไฟฟ้าอินเทอร์เฟซต้องตรงกับที่บอร์ดคาดหวัง — โดยทั่วไปคือสัญญาณ NPN หรือ PNP 24 VDC ขึ้นอยู่กับการกำหนดค่าทางไฟฟ้าของเครื่องจักร
อ้างอิงคู่มือการเชื่อมต่อของเครื่องจักรสำหรับแผนภาพการเดินสายที่ถูกต้อง
