| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

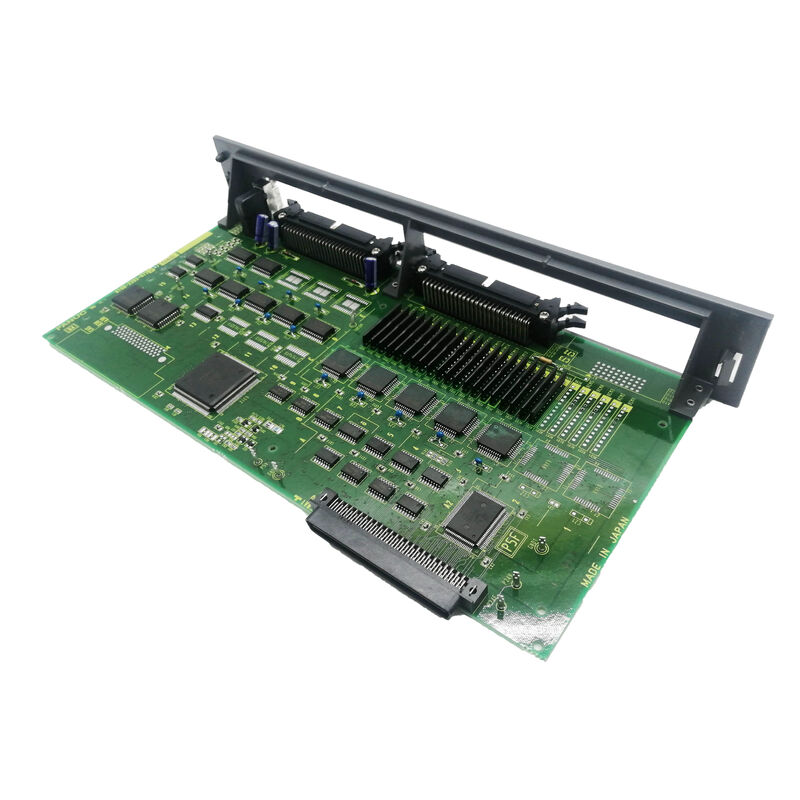

| หมายเลขรุ่น | A16B-2202-0471 |
ซีรี่ย์ A16B-2202 เป็นครอบครัวหลักของ FANUC ของพานิตพาร์คที่เกี่ยวข้องกับการขับเคลื่อนสําหรับรุ่นเครื่องขับเคลื่อน CNC Alpha (αi)ซีรี่ย์นี้ครอบคลุมบอร์ดเครื่องขยาย servo และ spindle ผ่านหลายครอบครัวโมดูลการขับเคลื่อน:
การ์ดควบคุมสปินด์ (ช่วง 04xx):รวมถึง A16B-2202-0421 (PCB การควบคุม PSM) A16B-2202-0431/0432/0435 (บัตรการควบคุมซีรีส์ Alpha SPM 6088 สําหรับโมดูลขยายกระบอก), ทั้งหมดได้รับการยืนยันในครั้งนี้
โครงการไฟฟ้าเซอร์โว (ช่วง 07xx):รวมถึง A16B-2202-0740?? 0743 (Alpha-i SVM1 FSSB บอร์ดสายไฟ)A16B-2202-0750?? 0753 (Alpha SVM2 ประเภท A / B บอร์ดการเชื่อมต่อสายไฟฟ้า).
บอร์ดสายไฟ SVM1 (ช่วง 07xx):A16B-2202-0760?? 0762 (Alpha SVM1-40S, SVM1-40L, SVM1-80 บอร์ดสายไฟสําหรับอินเตอร์เฟซประเภท A / B) ยังได้รับการยืนยันในนัดนี้
บอร์ดสายไฟ SVM1 ขนาดใหญ่:A16B-2202-0790/0991 (สําหรับ SVM1-240 และ SVM1-360 ของชุด Alpha Type A/B)
A16B-2202-0471 เป็นบอร์ดเฉพาะหนึ่งภายในครอบครัว PCB ขับอัลฟ่าที่ครบวงจรนี้ ¢ ทําหน้าที่ที่กําหนดโดยหมายเลขส่วนเฉพาะของมันในโมดูลขับอัตราที่ใช้ได้
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-2202-0471 |
| ซีรี่ย์ | A16B-2202 |
| การผลิตจูง | FANUC ซีรี่ย์ Alpha |
| ประเภท | พีซีบีจูง |
| การใช้งาน | ระบบขับเคลื่อน servo และ spindle CNC |
เครื่องขนของซีรีส์อัลฟ่า (ทั้ง Alpha และ Alpha-i) ให้พลังงานเครื่องมือ CNC ของ FANUC ผ่านยุคการผลิตที่ผลิตได้
ศูนย์แปรรูป:X, Y, Z servo axles และ spindle หลัก โดยการขับเคลื่อน servo และ spindle มีส่วนร่วมในกระเป๋าขับเคลื่อนเดียวกันและใช้จากบัส PSM DC เดียวกัน
ศูนย์หมุน:หนึ่งหรือสองแกนเซอร์โวบวกกับสปินเดล (spindle) มักมีการปรับแต่งด้วย Alpha PSM และ 2 โมดูล SVM พร้อมกับ SPM
เครื่องบด:หมุนเซอร์โวความละเอียดที่ผลงานการควบคุมปัจจุบันของเครื่องขับเคลื่อนอัลฟ่ารองรับความแข็งแรงของเซอร์โวที่สูงที่จําเป็นสําหรับความละเอียดความลึกของการบด
ระบบแปรรูปขนาดใหญ่:การปรับแต่งหลายแกนที่มีโมดูล SVM2 มากมาย และ SPM ที่มีพลังงานสูง ทั้งหมดถูกประสานงานจากห้องแอลฟ่าเดียว
PCBs รุ่น A16B-2202 เป็นอิเล็กทรอนิกส์ภายในที่ทําให้ระบบขับเคลื่อนนี้ทํางาน ✅ A16B-2202-0471 สนับสนุนโครงสร้างพื้นฐานนี้ในบทบาทเฉพาะเจาะจงของมัน
ความผิดปกติของ PCB ของโมดูลขับขี่อัลฟ่า:ระบบขับขี่ CNC ของ FANUC พัฒนาความผิดพลาดที่สามารถติดตามไปยังบอร์ด A16B-2202-0471. บอร์ดถูกระบุจากฉลากภายในโมดูลขับขี่. การเปลี่ยนคืนฟังก์ชันของเครื่องขับขี่
การปรับปรุงโหลดขับเคลื่อน:โรงงานบริการ CNC ที่เชี่ยวชาญในการซ่อมแซมโมดูลขับขี่ซีรีย์อัลฟ่าแทน A16B-2202-0471 ในส่วนของการปรับปรุงแผ่นภายในที่ครบวงจร
Q1: ผมยืนยันได้อย่างไรว่า A16B-2202-0471 เป็นบอร์ดที่ถูกต้องสําหรับโมดูลขับขี่อัลฟ่าของผม?
อ่านหมายเลขชิ้นส่วนจากสัญลักษณ์บอร์ดภายในโมดูลการขับเคลื่อนเฉพาะ หากมันอ่าน A16B-2202-0471, นี้คือการทดแทนที่ยืนยันอ้างอิงข้ามกับรายการอะไหล่ของโมดูลขับเคลื่อนในคู่มือการบํารุงรักษา FANUC รุ่น Alpha (B-65165E หรือแบบคู่มือที่ใช้ได้) เพื่อยืนยันบทบาทการทํางานของบอร์ด.
Q2: A16B-2202-0471 ให้บริการกับการปรับเสียง servo amplifier หรือการปรับเสียง spindle?
ซีรี่ย์ A16B-2202 ครอบคลุมทั้งบอร์ดเครื่องขยายเสียง servo และ spindle ด้วยตัวอย่างที่ยืนยันรวมถึงบอร์ดสายไฟ SVM (servo) และบอร์ดควบคุม SPM (spindle)A16B-2202-0471 ในตําแหน่ง 047x อยู่ภายในช่วงนี้; ยืนยันจากเอกสารของโมดูลขับขี่เจ้าภาพว่าประเภทการใช้งานใดที่ใช้
Q3: A16B-2202-0471 สามารถใช้งานได้ทั้งรุ่นขับขี่ Alpha และ Alpha-i (αi) ไหม?
บอร์ดชุด A16B-2202 ครอบคลุมหลายรุ่น Alpha ยืนยันความสอดคล้องในการผลิตไดรฟ์เฉพาะจากเอกสารของโมดูลโฮสต์ (A06B-6079, A06B-6087,A06B-6088) และ Alpha-i (A06B-6096), A06B-6111) มีฮาร์ดแวร์ที่แตกต่างกัน ความเหมาะสมของ A16B-2202-0471 ถูกยืนยันจากตารางอะไหล่คู่มือการบํารุงรักษาที่ใช้ได้
Q4: การป้องกันการปล่อยของอะไรที่ใช้ก่อนการเข้าถึง A16B-2202-0471 ภายในโมดูลการขับเคลื่อน?
โมดูลการขับเคลื่อนซีรีส์อัลฟ่ามีตัวประกอบบัส DC ที่รักษาความแรงดันอันตรายหลังจากการตัดพลังงานจากสายไฟฟ้าติดตามขั้นตอนการรอการปล่อยในคู่มือการบํารุงรักษา FANUC รุ่น Alpha สําหรับโมดูลที่ใช้. ตรวจสอบการปล่อยบัสด้วยวอลท์เมตรที่ปรับขนาด ก่อนเปิดโฮสติกโหลดขับเคลื่อนใด ๆ
