แผงวงจรซีเอ็นซี
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2202-0421 |

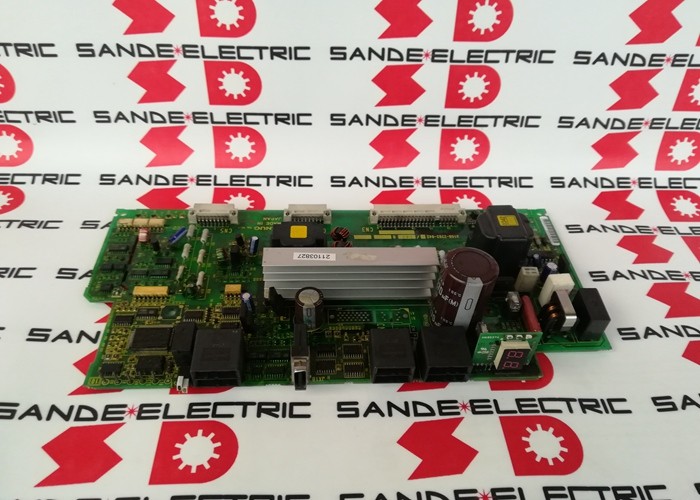

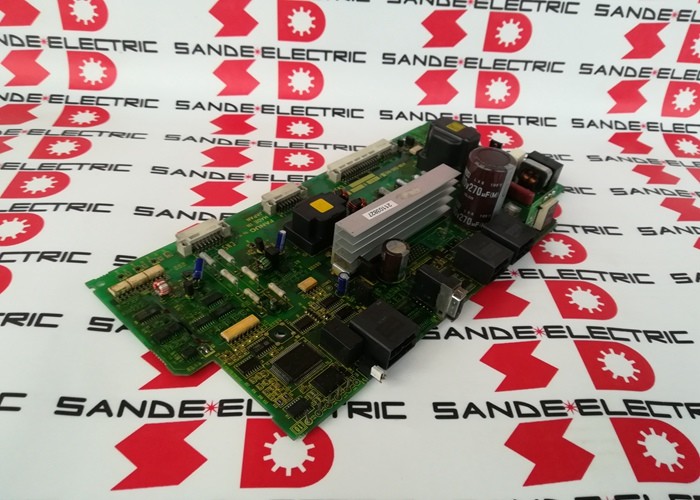

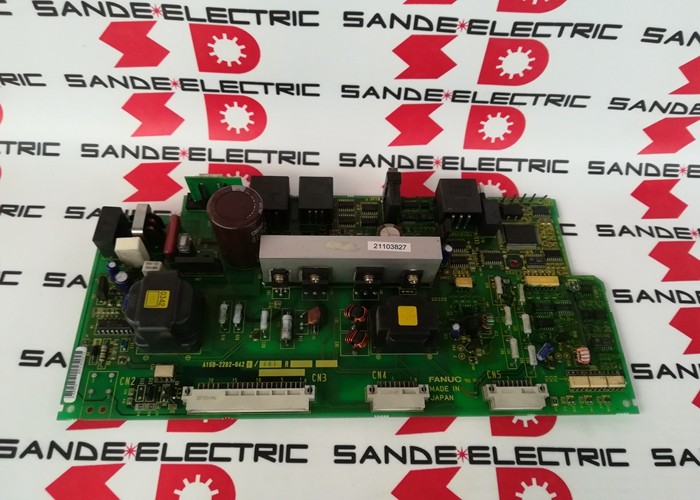

FANUC A16B-2202-0421 คือแผงวงจรสายไฟสำหรับ PSM (Power Supply Module) ซีรีส์ Alpha รุ่น A06B-6087 ของ FANUC — ส่วนประกอบที่กำหนดปริมาณพลังงานไฟฟ้าที่มีให้สำหรับเซอร์โวและสปินเดิลไดรฟ์ในตู้ไดรฟ์ของเครื่องจักร CNC ของ FANUC
ส่วนประกอบอื่นๆ ทั้งหมดในระบบไดรฟ์ขึ้นอยู่กับการทำงานที่ถูกต้องของ PSM: โมดูลเซอร์โวแอมพลิฟายเออร์ไม่สามารถสลับกระแสไฟมอเตอร์ได้หากไม่มีแรงดันไฟฟ้า DC bus และสปินเดิลแอมพลิฟายเออร์ไม่สามารถขับเคลื่อนสปินเดิลได้ PSM เป็นรากฐานที่แท้จริงของระบบไดรฟ์ และแผงวงจรสายไฟ A16B-2202-0421 คือหัวใจของการแปลงพลังงานของ PSM
ตระกูล PSM รุ่น A06B-6087 ครอบคลุมโมดูลแหล่งจ่ายไฟยุค Alpha ตั้งแต่ 15kW ถึง 55kW เอาต์พุตต่อเนื่อง (คำต่อท้าย "15" ถึง "55" บ่งบอกถึงพิกัดกิโลวัตต์)
ช่วงนี้ — PSM-15 ถึง PSM-55 — ครอบคลุมเครื่องจักร CNC การผลิตส่วนใหญ่ที่สร้างขึ้นในช่วงทศวรรษที่ 1990 และ 2000 ตั้งแต่เครื่องกลึง 2 แกนขนาดกะทัดรัดไปจนถึงศูนย์กลางการผลิตขนาดใหญ่ 5 แกนพร้อมเซอร์โวหลายแกนกำลังสูงพร้อมมอเตอร์สปินเดิลกำลังสูง
แผงวงจรสายไฟทั่วไปในช่วงนี้คือ A16B-2202-0421 ทำให้เป็นหนึ่งในแผงวงจรที่ใช้งานได้กว้างขวางที่สุดในระบบบริการไดรฟ์ Alpha
การออกแบบการสร้างพลังงานกลับคืนของ PSM รุ่น A06B-6087 เป็นคุณสมบัติทางวิศวกรรมที่น่าสังเกต
เมื่อเซอร์โวมอเตอร์ชะลอความเร็ว — หยุดแท่นวางหนักหรือแกนที่เคลื่อนที่เร็ว — พลังงานจลน์ที่เก็บไว้ในมวลที่เคลื่อนที่นั้นต้องไปที่ใดที่หนึ่ง
ในแหล่งจ่ายไฟแบบตัวต้านทาน พลังงานนี้จะถูกเผาไหม้เป็นความร้อนในตัวต้านทานเบรก ในการออกแบบ PSM แบบสร้างพลังงานกลับคืนโดยใช้แผงวงจรสายไฟ A16B-2202-0421 เซอร์โวแอมพลิฟายเออร์จะส่งพลังงานนี้กลับผ่าน DC bus ไปยัง PSM ซึ่งจะแปลงกลับและป้อนกลับเข้าสู่แหล่งจ่ายไฟ AC
ผลลัพธ์คือระบบไดรฟ์ที่มีประสิทธิภาพด้านพลังงานมากขึ้น และการกำจัดภาระความร้อนจากตัวต้านทานเบรก — ซึ่งสำคัญในตู้ที่มีการระบายความร้อนจำกัด
| พารามิเตอร์ | ค่า |
|---|---|
| ช่วง PSM ที่เข้ากันได้ | PSM-15 ถึง PSM-55 (ซีรีส์ A06B-6087) |
| แรงดันไฟฟ้าอินพุต | 200–240VAC, 3 เฟส |
| ประเภทการสร้างพลังงานกลับคืน | การสร้างพลังงานกลับคืน (ส่งพลังงานกลับไปยังแหล่งจ่ายไฟ) |
| รุ่น | ใช้ตั้งแต่รุ่น 05D เป็นต้นไป |
| ซีรีส์ | A16B-2202 |
| สถานะ | เลิกผลิตแล้ว — มีอะไหล่ |
| แหล่งกำเนิด | ญี่ปุ่น |
ภายในโมดูล A06B-6087-H115 (PSM-15) ถึง H155 (PSM-55) แผงวงจรสายไฟ A16B-2202-0421 จะจัดการกับการแปลงพลังงานทางกายภาพ วงจรหลักของแผงวงจรประกอบด้วย:
สะพานวงจรเรียงกระแสสามเฟส: แปลงอินพุต AC mains สามเฟส 200–240VAC เป็น DC ดิบ
ไดโอดวงจรเรียงกระแสหรือไทริสเตอร์ในขั้นตอนนี้ต้องทนต่อแรงดันไฟฟ้าเต็มสายต่อสายและกระแสไฟมอเตอร์สูงสุดที่ต้องการของระบบไดรฟ์ที่เชื่อมต่อทั้งหมด
วงจรชาร์จล่วงหน้า: เมื่อ PSM เปิดเครื่อง ตัวเก็บประจุ DC bus ในระบบไดรฟ์จะยังไม่ได้ชาร์จในตอนแรก
การชาร์จโดยตรงจะทำให้เกิดกระแสไฟกระชากสูงมาก วงจรชาร์จล่วงหน้า — ตัวต้านทานและการจัดเรียงคอนแทคเตอร์บายพาสบนแผงวงจรสายไฟ — จะจำกัดกระแสไฟชาร์จระหว่างการเปิดเครื่อง จากนั้นจะบายพาสตัวต้านทานเมื่อตัวเก็บประจุชาร์จจนถึงแรงดันไฟฟ้าทำงาน
จากนั้นคอนแทคเตอร์แม่เหล็ก (MCC) จะปิดเพื่อเชื่อมต่อแหล่งจ่ายไฟหลักเต็มรูปแบบ และ PSM จะเข้าสู่การทำงานปกติ
ขั้นอินเวอร์เตอร์สร้างพลังงานกลับคืน: วงจรสร้างพลังงานกลับคืนจะรับกระแสไฟกลับคืนจาก DC bus (ที่สร้างขึ้นจากการชะลอความเร็วของแกนเซอร์โว) และแปลงกลับเป็น AC เพื่อส่งกลับไปยังแหล่งจ่ายไฟหลัก ซึ่งเกี่ยวข้องกับขั้นอินเวอร์เตอร์ที่ควบคุมได้ซึ่งต้องซิงโครไนซ์กับความถี่และเฟสของแหล่งจ่ายไฟหลัก
การกระจาย DC bus: แรงดันไฟฟ้า DC bus ที่ควบคุมแล้ว (โดยปกติคือ 300V DC สำหรับอินพุต 200VAC) จะถูกกระจายผ่านบัสบาร์ไปยังโมดูล SVM และ SPM ที่เชื่อมต่อทั้งหมดในแร็คไดรฟ์
แผงวงจรสายไฟจะจัดเตรียมจุดเชื่อมต่อบัสและเส้นทางกระแสสำหรับการกระจายนี้
A16B-2202-0421 ถูกระบุตั้งแต่รุ่น 05D เป็นต้นไปสำหรับโมดูล PSM รุ่น A06B-6087 รุ่นก่อนหน้า (04C และก่อนหน้า) ใช้แผงวงจรสายไฟ A16B-2202-0420 เส้นแบ่งรุ่นที่ 05D/04C แสดงถึงการอัปเดตฮาร์ดแวร์ในโมดูล PSM — แผงวงจรสายไฟที่อัปเดต (A16B-2202-0421) ได้นำการปรับปรุงวงจรแปลงพลังงานมาใช้เมื่อเทียบกับรุ่น -0420 ก่อนหน้า
เมื่อจัดหาอะไหล่ รุ่นของโมดูล PSM จะเป็นตัวกำหนดว่าแผงวงจรสายไฟใดถูกต้อง
การติดตั้งแผงวงจรรุ่น 04C ในโครงเครื่อง PSM รุ่น 05D หรือใหม่กว่า จะทำให้เกิดความไม่เข้ากันในขั้วต่ออินเทอร์เฟซหรือการกำหนดค่าวงจร
ควรตรวจสอบเครื่องหมายรุ่นของโมดูล PSM กับข้อกำหนดของแผงวงจรสายไฟเสมอ ก่อนทำการสั่งซื้อ
แผงวงจรสายไฟ A16B-2202-0421 เช่นเดียวกับแผงวงจรสายไฟ PSM ทั้งหมด ทำงานในสภาพแวดล้อมที่มีแรงดันไฟฟ้าสูง DC bus ที่แผงวงจรนี้ช่วยรักษาไว้ทำงานที่ประมาณ 300V DC ภายใต้การทำงานปกติ — ซึ่งเป็นแรงดันไฟฟ้าที่อันตรายถึงชีวิต
แม้หลังจากที่ตัดการเชื่อมต่อแหล่งจ่ายไฟหลักแล้ว ตัวเก็บประจุ DC bus (ใน PSM และในโมดูล SVM/SPM ที่เชื่อมต่อ) จะยังคงประจุนี้ไว้เป็นเวลาหลายนาที
งานใดๆ ที่เกี่ยวข้องกับการถอดหรือตรวจสอบแผงวงจรสายไฟ A16B-2202-0421 จะต้องเริ่มต้นด้วยช่วงเวลารอขั้นต่ำหลังจากตัดการเชื่อมต่อไฟหลัก — โดยทั่วไปคู่มือการบำรุงรักษา PSM จะระบุ 10–15 นาที — ก่อนที่แรงดันไฟฟ้า DC bus จะถือว่าปลอดภัย
ในช่วงเวลานี้ ไฟ LED "CHARGE" บนหน้า PSM ควรดับลง เพื่อยืนยันว่าตัวเก็บประจุคายประจุแล้ว การวัดแรงดันไฟฟ้า DC bus โดยตรงด้วยโวลต์มิเตอร์ที่ได้มาตรฐานอย่างเหมาะสม ก่อนสัมผัสส่วนประกอบภายในใดๆ จะเป็นการยืนยันที่แน่นอน
Q1: PSM แสดงรหัสไฟ LED แสดงข้อผิดพลาด ความล้มเหลวของแผงวงจรสายไฟเกี่ยวข้องกับรหัสแจ้งเตือนเฉพาะอย่างไร?
จอแสดงผล LED ของ PSM (โดยทั่วไปคือ 7-segment 2 หลัก) จะแสดงรหัสวินิจฉัยที่ระบุว่าระบบย่อยใดภายใน PSM ล้มเหลว รหัสที่เกี่ยวข้องกับแรงดันไฟฟ้าเกินหรือต่ำเกินไปของ DC bus, ความล้มเหลวของวงจรหลัก หรือความล้มเหลวของวงจรชาร์จล่วงหน้า จะบ่งชี้โดยตรงถึงวงจรแปลงพลังงานของแผงวงจรสายไฟ
รหัสที่เกี่ยวข้องกับการสื่อสาร FSSB หรือความล้มเหลวของพลังงานควบคุม มักจะบ่งชี้ถึงแผงวงจรควบคุมคู่หูมากกว่าแผงวงจรสายไฟ
คู่มือการบำรุงรักษาซีรีส์ Alpha มีตารางการตีความรหัส LED ฉบับสมบูรณ์ — ควรตรวจสอบรหัสแจ้งเตือนเฉพาะเสมอ ก่อนที่จะระบุว่าแผงวงจรใดล้มเหลว
Q2: สามารถใช้ A16B-2202-0421 จาก PSM-26 ใน PSM-37 ได้หรือไม่?
A16B-2202-0421 ถูกระบุว่าเป็นแผงวงจรสายไฟทั่วไปสำหรับ PSM-15 ถึง PSM-55 ซึ่งรวมถึงทั้ง PSM-26 และ PSM-37 หากโมดูลทั้งสองเป็นรุ่นเดียวกัน (05D หรือใหม่กว่า) แผงวงจรสายไฟจะมีส่วนประกอบทางกายภาพและทางไฟฟ้าเหมือนกัน และสามารถใช้สลับกันระหว่างรุ่นเหล่านี้ได้
อย่างไรก็ตาม การออกแบบระบายความร้อนของชุด PSM ทั้งหมดและการติดตั้งในตู้จะถูกปรับขนาดตามพิกัดกำลังเฉพาะของแต่ละรุ่น — ควรตรวจสอบความต้องการเอาต์พุต kW ทั้งหมดของระบบไดรฟ์ของเครื่องจักรกับความสามารถที่ระบุของรุ่น PSM เสมอ เมื่อเปลี่ยนโมดูลทั้งหมด
Q3: PSM แสดงข้อผิดพลาดไฟ LED "CHARGE" และ DC bus ไม่ถึงแรงดันไฟฟ้าทำงานเลย นี่คือแผงวงจรสายไฟหรือไม่?
ความล้มเหลวที่ DC bus ไม่เคยชาร์จอย่างถูกต้อง เป็นสัญญาณบ่งชี้ที่ชัดเจนของปัญหาในวงจรชาร์จล่วงหน้าหรือขั้นวงจรเรียงกระแสของแผงวงจรสายไฟ สาเหตุทั่วไป ได้แก่: ตัวต้านทานชาร์จล่วงหน้าขาด (ซึ่งทำให้บัสไม่ชาร์จเลย หรือชาร์จช้ามาก) วงจรไดรเวอร์คอนแทคเตอร์บายพาสล้มเหลว (ซึ่งป้องกันไม่ให้ตัวต้านทานถูกบายพาสหลังจากการชาร์จเบื้องต้น) หรือไดโอดวงจรเรียงกระแสล้มเหลว (ซึ่งทำให้เกิด DC bus บางส่วนหรือเป็นศูนย์)
ก่อนที่จะสรุปว่าแผงวงจรสายไฟล้มเหลว ให้ตรวจสอบว่าแรงดันไฟฟ้า AC ขาเข้าอยู่ในข้อกำหนดและฟิวส์สาย AC อยู่ในสภาพดี — การตรวจสอบภายนอกเหล่านี้ใช้เวลาไม่กี่นาที และช่วยขจัดสาเหตุทั่วไปที่สุดของความล้มเหลวของ DC bus
Q4: ความสัมพันธ์ระหว่างแผงวงจรสายไฟ A16B-2202-0421 และ AC reactor ที่แนะนำคืออะไร?
สำหรับ PSM-15 (A06B-6087-H115) AC reactor ที่แนะนำคือ A81L-0001-0123 AC reactor เป็นส่วนประกอบภายนอกที่ติดตั้งอยู่เหนือ PSM ในการเดินสายตู้ — พวกมันจะลดกระแสฮาร์มอนิกที่ดึงโดยวงจรเรียงกระแสของ PSM จากแหล่งจ่ายไฟ AC และจำกัดอัตรากระแสไฟกระชาก
Reactor ไม่ใช่ส่วนหนึ่งของแผงวงจรสายไฟเอง แต่ทำงานร่วมกับแผงวงจรสายไฟ ควรมี reactor เสมอสำหรับการติดตั้ง PSM และการไม่มีอยู่หรือการให้พิกัดที่ไม่ถูกต้องอาจทำให้เกิดความเครียดเพิ่มขึ้นต่อส่วนประกอบวงจรเรียงกระแสของแผงวงจรสายไฟ ซึ่งอาจเร่งให้เกิดความล้มเหลวได้
Q5: แผงวงจรสายไฟ PSM ดูเหมือนเสียหายทางกายภาพที่จุดเชื่อมต่อ DC bus สามารถซ่อมแซมในระดับส่วนประกอบได้หรือไม่?
ความเสียหายทางกายภาพที่จุดเชื่อมต่อ DC bus — การเชื่อมต่อบัสบาร์ที่ไหม้หรือเป็นคาร์บอน, ร่องรอยทองแดงเสียหาย, หรือส่วนประกอบที่นำกระแสล้มเหลวในเส้นทางบัส — บางครั้งสามารถซ่อมแซมในระดับส่วนประกอบได้โดยผู้เชี่ยวชาญด้านการซ่อม FANUC ที่มีความสามารถในการบัดกรีกระแสสูงและการเปลี่ยนบัสบาร์ที่เหมาะสม
อย่างไรก็ตาม ผลกระทบด้านความปลอดภัยของการซ่อมแซมการเชื่อมต่อบัสกระแสสูง กำหนดให้แผงวงจรที่ซ่อมแซมจะต้องได้รับการทดสอบอย่างละเอียดภายใต้โหลดเต็ม ก่อนนำกลับมาใช้งาน
สำหรับแผงวงจรสายไฟ PSM หน่วยแลกเปลี่ยนที่ผ่านการทดสอบจากซัพพลายเออร์ผู้เชี่ยวชาญ มักจะเป็นโซลูชันที่เชื่อถือได้และคุ้มค่ากว่าเมื่อเทียบกับการซ่อมแซมในระดับส่วนประกอบภายใน โดยเฉพาะอย่างยิ่งเมื่อขอบเขตของความเสียหายไม่แน่นอน
