| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2201-0851 |
เครื่องมือกล CNC มีชั้นควบคุมที่แตกต่างกันสองชั้นที่ทำงานพร้อมกัน:
ที่ซีเอ็นซีจัดการกับการเคลื่อนที่ของแกน ความเร็วแกนหมุน การประมาณค่า และการทำงานของโปรแกรม G-code ทั้งหมด — ฟังก์ชันการตัดเฉือนที่แม่นยำ
ที่พีเอ็มซี(การควบคุมเครื่องจักรแบบตั้งโปรแกรมได้) จัดการทุกอย่าง: การเปิด/ปิดน้ำหล่อเย็น การควบคุมสายพานลำเลียงชิป อินเตอร์ล็อคประตู ลำดับการเปลี่ยนเครื่องมือ ลอจิกแคลมป์ไฮดรอลิก การขนย้ายพาเลท ไฟแผงควบคุมการทำงาน และปุ่มกด PMC รันโปรแกรมลอจิกแลดเดอร์ โดยพื้นฐานแล้วคือ PLC ที่ฝังอยู่ภายใน FANUC CNC และดำเนินการอย่างเป็นอิสระจากโปรแกรมการเคลื่อนไหวของ CNC

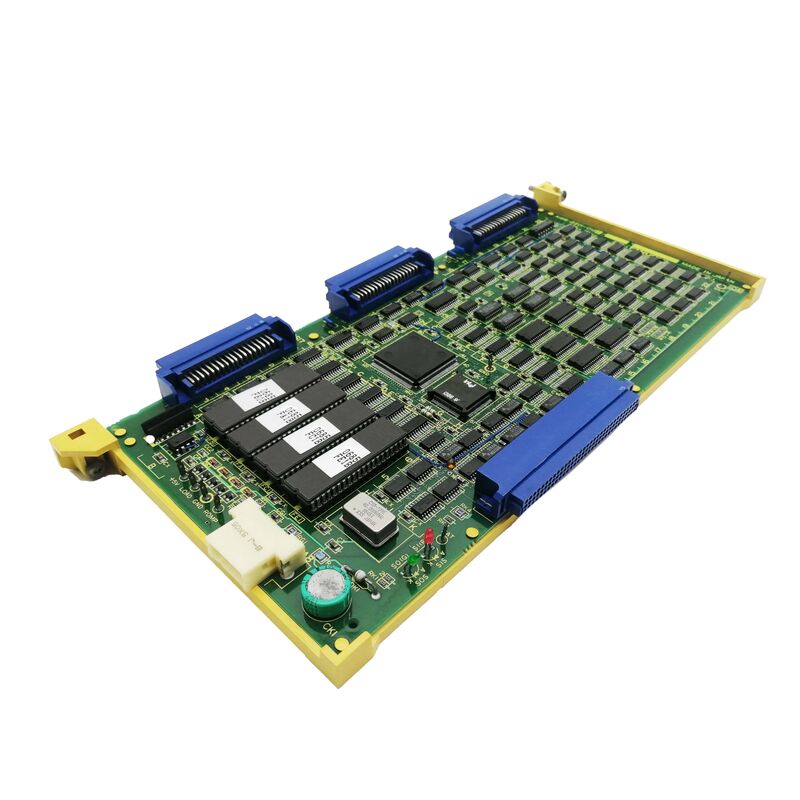

A16B-2201-0851 คือบอร์ดควบคุมซีรีส์ PMC-NB ที่ดำเนินการลอจิกลำดับเครื่องจักรนี้ในระบบ FANUC 15M (แมชชีนนิ่งเซ็นเตอร์), 15T (เทิร์นเซ็นเตอร์) และระบบ CNC 15B
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-2201-0851 |
| โมดูล | PMC-NB |
| เข้ากันได้ | FANUC 15M, 15T, 15B |
| การกำหนดค่า | W/O CAP (ไม่มีตัวเก็บประจุ) |
| การอ้างอิงคณะกรรมการ | A320-2201-T856 |
| พิมพ์ | PCB ควบคุมเครื่องจักรแบบตั้งโปรแกรมได้ |
A16B-2201-0851 รองรับ CNC สามรุ่นใน FANUC 15 series:
F15M (แมชชีนนิ่งเซนเตอร์):15M CNC ควบคุมเครื่องแมชชีนเซ็นเตอร์แนวตั้ง เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน และเครื่องกัดหลายแกนประสิทธิภาพสูง PMC-NB จัดการลำดับการเปลี่ยนเครื่องมือ การขนย้ายพาเลท การหนีบแกน การจัดการน้ำหล่อเย็น และลอจิกแผงผู้ปฏิบัติงาน
F15T (ศูนย์กลึง):15T CNC ควบคุมเครื่องกลึงและเครื่องกลึง ฟังก์ชัน PMC-NB ประกอบด้วยส่วนควบคุมส่วนท้ายและจุดคงตัว อินเทอร์เฟซเครื่องป้อนชิ้นงานแบบแท่ง ลำดับตัวจับชิ้นส่วน และลอจิกการจับยึดหัวจับ/ปลอกรัด
F15B:เวอร์ชันหนึ่งของแพลตฟอร์ม 15-series ซึ่งได้รับการสนับสนุนโดยบอร์ด A16B-2201-0851 PMC-NB เดียวกัน
การวินิจฉัยข้อผิดพลาดของตัวเปลี่ยนเครื่องมือ:เครื่องแมชชีนนิ่งเซ็นเตอร์ที่ใช้ FANUC 15M CNC จะพัฒนาการแจ้งเตือนการหมดเวลาการเปลี่ยนเครื่องมือแบบสุ่ม สัญญาณเตือนเกิดขึ้นในลำดับการทำงานของตัวเปลี่ยนเครื่องมือของ PMC หลังจากพิจารณาสาเหตุทางกลไกแล้ว บอร์ด PMC-NB จะถูกระบุแหล่งที่มาของความผิดปกติ การเปลี่ยน A16B-2201-0851 ช่วยให้ดำเนินการเปลี่ยนเครื่องมือได้อย่างน่าเชื่อถือ
การซ่อมและฟื้นฟู CNC:ระบบ CNC FANUC 15T กำลังได้รับการกู้คืนหลังจากเหตุการณ์ไฟฟ้าขัดข้อง มีการตรวจสอบหลายบอร์ด บอร์ด PMC-NB ทดสอบว่าล้มเหลวและแทนที่ด้วย A16B-2201-0851 หลังจากโหลดโปรแกรม PMC ใหม่และการตรวจสอบลำดับเครื่องจักร เครื่องกลึงจะกลับสู่การผลิต
สต็อกอะไหล่เชิงป้องกัน:โรงงานผลิตที่ใช้ CNC ซีรีส์ 15 ของ FANUC หลายเครื่องรักษา A16B-2201-0851 ไว้เป็นอะไหล่สำคัญ ช่วยให้ตอบสนองต่อความล้มเหลวของบอร์ด PMC ได้อย่างรวดเร็วโดยไม่ต้องยืดเวลาหยุดทำงานของเครื่องจักร
คำถามที่ 1: จะเกิดอะไรขึ้นกับโปรแกรม PMC เมื่อมีการเปลี่ยน A16B-2201-0851
โปรแกรมแลดเดอร์ PMC จะถูกจัดเก็บไว้ในหน่วยความจำแบบไม่ลบเลือนภายในระบบ CNC ในการกำหนดค่าซีรีส์ 15 ส่วนใหญ่ โปรแกรมจะยังคงอยู่ในหน่วยความจำของ CNC โดยไม่ขึ้นอยู่กับตัวบอร์ด PMC หลังจากเปลี่ยน A16B-2201-0851 แล้ว โดยทั่วไปโปรแกรม PMC จะถูกโหลดซ้ำจากเทปสำรองข้อมูล การถ่ายโอน RS-232 หรืออุปกรณ์ I/O ตรวจสอบเสมอว่ามีการสำรองข้อมูลโปรแกรม PMC ที่ถูกต้องก่อนเปลี่ยนบอร์ด และตรวจสอบการทำงานของโปรแกรม PMC ผ่านการทดสอบลำดับเครื่องเต็มรูปแบบหลังการติดตั้ง
คำถามที่ 2: การกำหนด "W/O CAP" สำหรับ A16B-2201-0851 มีความสำคัญอย่างไร
"W/O CAP" หมายความว่าบอร์ดไม่มีตัวเก็บประจุสำรองของแบตเตอรี่ บอร์ด PMC-NB บางรุ่นมีตัวเก็บประจุออนบอร์ดเพื่อเก็บรักษาเนื้อหาหน่วยความจำ SRAM ในระหว่างที่ไฟฟ้าขัดข้องช่วงสั้นๆ รุ่น W/O CAP อาศัยแบตเตอรี่สำรองของระบบ หรือการจัดเรียงหน่วยความจำสำรองสำหรับการเก็บรักษาโปรแกรมระหว่างปิดเครื่อง เมื่อเปลี่ยนบอร์ดที่มีอยู่ ให้จับคู่การกำหนดค่าของบอร์ดเดิม — ไม่มี CAP หรือตัวเก็บประจุ — เพื่อรักษาการออกแบบการกักเก็บหน่วยความจำของระบบ
คำถามที่ 3: A16B-2201-0851 สามารถใช้กับ FANUC 15 series ทุกรุ่นได้หรือไม่
A16B-2201-0851 ได้รับการยืนยันแล้วสำหรับ FANUC 15M, 15T และ 15B ซีรีส์ 15 อื่นๆ เช่น 15MA หรือ 15TA อาจใช้บอร์ด PMC แบบเดียวกันหรือต่างกัน ขึ้นอยู่กับการกำหนดค่า CNC และเวอร์ชันซอฟต์แวร์เฉพาะ ก่อนติดตั้ง A16B-2201-0851 เข้ากับระบบ ให้ยืนยันว่ารุ่น CNC เป้าหมายคือ 15M, 15T หรือ 15B และตรวจสอบว่าการแก้ไขบอร์ดตรงกับเวอร์ชันฮาร์ดแวร์ PMC-NB ที่ CNC ที่ติดตั้งไว้
คำถามที่ 4: บอร์ด PMC-NB สามารถซ่อมแซมได้หรือไม่ หรือจำเป็นต้องเปลี่ยนใหม่เสมอ?
ในทางเทคนิคแล้ว การซ่อมแซม PCB ระดับส่วนประกอบสามารถทำได้สำหรับ A16B-2201-0851 บริษัทผู้ให้บริการ CNC ของ FANUC ให้บริการการซ่อมระดับบอร์ดโดยใช้เกรดดั้งเดิมหรือเกรดส่วนประกอบที่เทียบเท่า การซ่อมแซมเป็นทางเลือกที่เหมาะสมเมื่อไม่มีบอร์ดทดแทนโดยตรงที่ได้รับการยืนยัน สำหรับเครื่องจักรที่มีความสำคัญต่อการผลิต การซ่อมบอร์ดโดยผู้เชี่ยวชาญด้านการซ่อมของ FANUC ที่ผ่านการรับรองเป็นทางเลือกที่ยอมรับได้แทนการเปลี่ยน โดยที่บอร์ดที่ได้รับการซ่อมแซมจะต้องผ่านการทดสอบการทำงานก่อนการติดตั้งใหม่
Q5: A16B-2201-0851 อยู่ที่ไหนในตู้ CNC?
ในตู้ CNC ซีรีส์ FANUC 15 บอร์ด PMC-NB จะติดตั้งในชุดควบคุมหลัก — ชุดประกอบที่ติดตั้งในชั้นวางซึ่งประกอบด้วยบอร์ด CPU การ์ดควบคุมแกน และบอร์ด CNC อื่นๆ ตำแหน่งของบอร์ดภายในชั้นวางขึ้นอยู่กับการกำหนดค่าตู้ 15-series เฉพาะและส่วนเสริมของบอร์ดทั้งหมดของระบบ โปรดดูคู่มือฮาร์ดแวร์ FANUC 15M/15T/15B สำหรับแผนผังการกำหนดช่องเฉพาะของระบบที่ติดตั้ง ก่อนที่จะถอดหรือเปลี่ยน A16B-2201-0851
