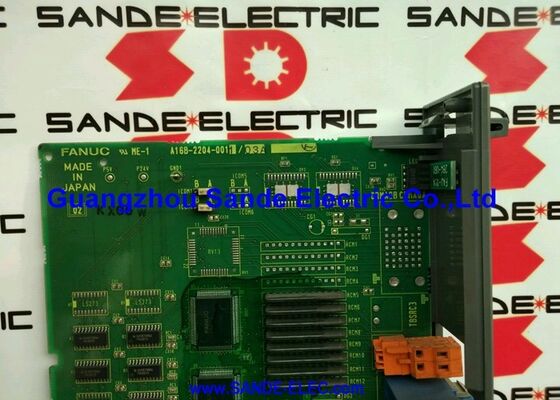

1 PC ใช้ Fanuc A16B-2201-0732 A16B22010732 A16B-22O1-O732 พาร์คบอร์ด PCB ในสภาพดี

A16B-2201-0732 | FANUC F20/F21 I/O Module — ซีรีส์ 20 และ 21 CNC / 9 นิ้ว CRT / CNC I/O PCB

F20/F21 I/O — การเชื่อมโยง PMC และเครื่องมือกล

A16B-2201-0732 เป็นโมดูล I/O สำหรับระบบ CNC FANUC Series 20 และ Series 21 ที่มาพร้อมกับจอแสดงผล CRT ขนาด 9 นิ้ว ในสถาปัตยกรรม CNC ของ FANUC บอร์ด I/O ให้อินเทอร์เฟซทางกายภาพและทางไฟฟ้าระหว่าง PMC (ตัวควบคุมเครื่องจักรแบบตั้งโปรแกรมได้) ของ CNC และอุปกรณ์ I/O ภายนอกของเครื่องมือกล

ด้าน PMC:PMC ดำเนินการลอจิกลำดับแลดเดอร์ของเครื่องมือกล — จัดการการเปลี่ยนแปลงเครื่องมือ การควบคุมน้ำหล่อเย็น อินเตอร์ล็อคประตู ขีดจำกัดแกน และฟังก์ชันแผงผู้ปฏิบัติงาน บอร์ด I/O คือวิธีที่เอาต์พุต PMC เหล่านี้เข้าถึงแผงไฟฟ้าของเครื่อง และวิธีที่อินพุตของเครื่องภายนอกเข้าถึง PMC

ด้านเครื่องจักร:ในด้านเครื่องมือกล ขั้วต่อของบอร์ด I/O จะส่งสัญญาณดิจิตอลแยกกัน — สัญญาณลอจิก 24V DC ที่แสดงสถานะลิมิตสวิตช์ เอาต์พุตโซลินอยด์ ไดรฟ์คอยล์รีเลย์ และอินพุตปุ่มกด

ข้อมูลผลิตภัณฑ์ที่สำคัญ

ความเข้ากันได้แบบคู่ — ซีรีส์ 20 และซีรีส์ 21

การกำหนด "F20/21" เป็นการยืนยันว่าบอร์ด I/O นี้รองรับทั้งแพลตฟอร์ม CNC ของ FANUC ซีรีส์ 20 และซีรีส์ 21 ซีรีส์ทั้งสองนี้มีสถาปัตยกรรมฮาร์ดแวร์ที่เกี่ยวข้องกันอย่างใกล้ชิด โดยโมดูล I/O A16B-2201-0732 นั้นมีเหมือนกันในทั้งสองซีรีส์ ซึ่งช่วยให้สินค้าคงคลังง่ายขึ้นสำหรับสิ่งอำนวยความสะดวกที่ใช้กลุ่มเครื่องจักรซีรีส์ 20 และ 21 แบบผสม

ซีรีส์ 20 (F20):CNC ระดับกลางของ FANUC จากรุ่น 20 ซีรีส์ — ได้รับการยืนยันในเซสชั่นนี้ด้วยบอร์ด CPU หลัก A16B-2201-0722 ซีรีส์ 20 ให้บริการแก่แมชชีนนิ่งเซ็นเตอร์และเครื่องกลึงที่ต้องการการควบคุมแบบหลายแกนที่มีความสามารถ นอกเหนือจากกลุ่มผลิตภัณฑ์ซีรีส์ 0 ขนาดกะทัดรัด

ซีรีส์ 21 (F21):ซีรีส์ 21 เป็นรุ่นกะทัดรัดในตระกูล FANUC 20 ซีรีส์ โดยมีการใช้ฮาร์ดแวร์ร่วมกันอย่างมีนัยสำคัญกับซีรีส์ 20 ในขณะที่กำหนดเป้าหมายการกำหนดค่าเครื่องมือกลที่คุ้มต้นทุน

สถานการณ์การใช้งาน

F20 I/O บอร์ดผิดปกติ:เครื่องแมชชีนนิ่งเซ็นเตอร์ FANUC ซีรีส์ 20 พัฒนาข้อผิดพลาดของ I/O — เอาท์พุต PMC บางตัวหยุดทำงานหรือสัญญาณอินพุตอ่านไม่ถูกต้องอีกต่อไป หลังจากตรวจสอบสายไฟภายนอกแล้ว โมดูล I/O A16B-2201-0732 จะถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนจะคืนค่าการสื่อสาร I/O ของเครื่อง PMC

การบำรุงรักษาซีเอ็นซีซีรีส์ 21:CNC FANUC ซีรีส์ 21 ของโรงงานผลิตได้รับการบำรุงรักษาบอร์ดควบคุม มีการเปลี่ยน A16B-2201-0732 เพื่อให้มั่นใจว่าฟังก์ชัน I/O ของเครื่องจักรเชื่อถือได้

คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะยืนยันได้อย่างไรว่า A16B-2201-0732 เป็นบอร์ด I/O ที่ถูกต้องสำหรับ Series 20 หรือ 21 CNC ของฉัน

อ่านหมายเลขชิ้นส่วนจากฉลากของบอร์ดที่ติดตั้ง หากเป็น A16B-2201-0732 แสดงว่าเป็นสินค้าทดแทนที่ได้รับการยืนยัน ตรวจสอบว่าประเภทการแสดงผล CNC เป็น CRT ขนาด 9 นิ้ว — ชื่อบอร์ด "9"CRT" เป็นการกำหนดค่าเฉพาะ การอ้างอิงโยงกับไดอะแกรมการกำหนดบอร์ดของคู่มือฮาร์ดแวร์ FANUC ซีรีส์ 20/21 ที่ใช้งานได้

คำถามที่ 2: ข้อผิดพลาด I/O ประเภทใดที่บ่งชี้ถึงความล้มเหลว A16B-2201-0732

โดยทั่วไปข้อบกพร่องของบอร์ด I/O จะปรากฏเป็น: อินพุต PMC เฉพาะอ่าน 0 หรือ 1 อย่างถาวร โดยไม่คำนึงถึงสถานะสัญญาณเครื่องจริง; เอาต์พุต PMC ไม่สามารถเปิดใช้งานโหลดที่เชื่อมต่ออยู่ หรือรหัสสัญญาณเตือน PMC ที่ระบุข้อผิดพลาดในการสื่อสาร I/O แยกแยะความแตกต่างจากข้อผิดพลาดในการเดินสายไฟ (ซึ่งส่งผลต่อแต่ละวงจร) โดยการตรวจสอบว่าจุด I/O ที่ไม่เกี่ยวข้องหลายจุดทำงานล้มเหลวพร้อมกันหรือไม่ ซึ่งเป็นรูปแบบที่ชี้ไปที่บอร์ดมากกว่าการเดินสายไฟภายนอก

คำถามที่ 3: การเปลี่ยน A16B-2201-0732 ส่งผลต่อโปรแกรมชิ้นส่วนหรือพารามิเตอร์ของ CNC หรือไม่

ไม่ โปรแกรมชิ้นงานและพารามิเตอร์แกนจะอยู่ในโมดูลหน่วยความจำ SRAM หลักของ CNC — ไม่ใช่ในบอร์ด I/O การเปลี่ยน A16B-2201-0732 จะไม่ส่งผลต่อข้อมูล CNC ที่เก็บไว้ หลังจากติดตั้งบอร์ดทดแทนแล้ว ให้ตรวจสอบการทำงานของ I/O ที่ถูกต้องโดยตรวจสอบฟังก์ชันอินพุตและเอาต์พุต PMC ทั้งหมดตามที่คาดไว้ก่อนกลับมาดำเนินการผลิตต่อ

คำถามที่ 4: มีการใช้ข้อควรระวัง ESD อะไรบ้างเมื่อจัดการกับ A16B-2201-0732

ใช้งานด้วยสายรัดข้อมือป้องกันไฟฟ้าสถิตแบบต่อสายดินบนพื้นผิวที่ปลอดภัยจาก ESD จัดเก็บและขนส่งในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิต ปิดเครื่อง CNC โดยสมบูรณ์ก่อนที่จะเข้าถึงบอร์ดภายใน — ปฏิบัติตามขั้นตอนคู่มือการบำรุงรักษา FANUC ซีรีส์ 20/21 ที่เกี่ยวข้องสำหรับการเข้าถึงบอร์ด
