| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2201-0351 |
FANUC ซีรีส์ 15-B ได้รับการออกแบบมาสำหรับเครื่องมือตัดเฉือนแบบหลายแกนที่มีความต้องการมากที่สุด — สายการผลิต, เครื่องแมชชีนนิ่งเซ็นเตอร์แบบหลายสปินเดิลขนาดใหญ่ และระบบการผลิตที่ยืดหยุ่นซึ่งมีจำนวนแกนถึง 8, 12 หรือมากกว่า การจัดการหลายแกนพร้อมกันนี้จะทำให้งบประมาณแบบเรียลไทม์ของ CPU หลักเสียภาษี

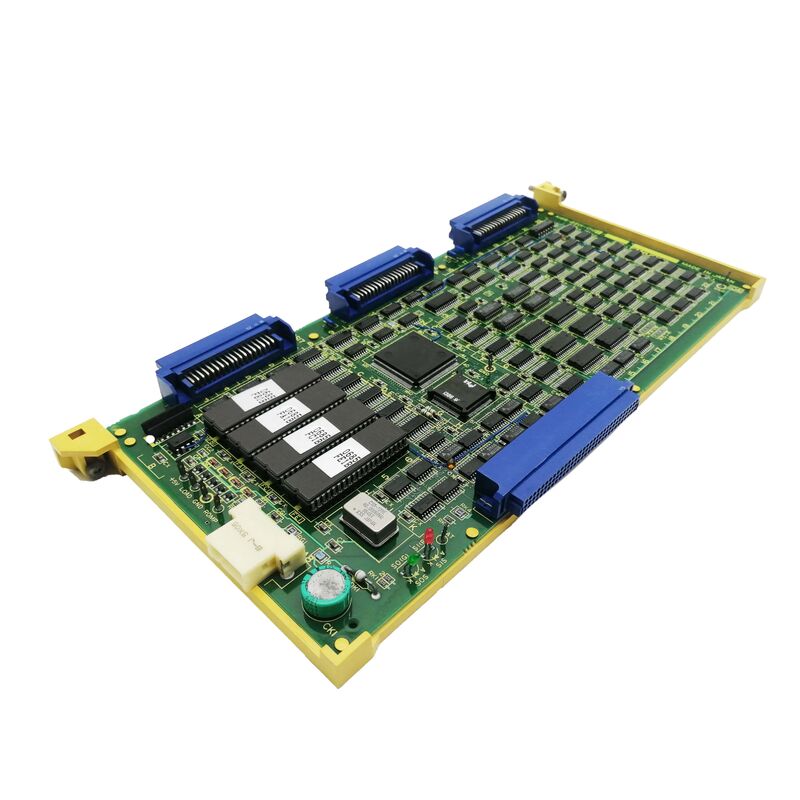

ซีรีส์ 15-B จัดการเรื่องนี้ผ่านสถาปัตยกรรม CPU ย่อย: CPU หลักจะจัดการฟังก์ชัน CNC หลัก (การประมาณค่าของโปรแกรม อินเทอร์เฟซผู้ใช้ การสื่อสาร) ในขณะที่บอร์ด CPU ย่อยเฉพาะจะจัดการการควบคุมแกนขยายและฟังก์ชันซิงโครนัส A16B-2201-0351 คือบอร์ด CPU ย่อยนี้ ซึ่งมีชื่อเรียกว่า "Max Sub-B" ที่ระบุว่ามีความสามารถสูงสุดที่มีอยู่ในตัวเลือก CPU ย่อยสำหรับซีรีส์ 15-B
| พารามิเตอร์ | ค่า |
|---|---|
| การกำหนด | แม็กซ์ ซับบี |
| ระบบซีเอ็นซี | FANUC ซีรี่ย์ 15-B |
| ฟังก์ชั่น | การควบคุมแบบหลายแกน ซิงโครนัส การตรวจสอบความผิดปกติ |
| พิมพ์ | บอร์ดซีพียูย่อย |
| ชุด | A16B-2201 |
ภายในบอร์ด CPU ตระกูลย่อย Series 15-B มีหลายรุ่นให้ระดับความสามารถที่แตกต่างกัน:
การกำหนด "สูงสุด" สำหรับ A16B-2201-0351 ระบุว่ามีคุณสมบัติสูงสุดที่ตั้งไว้ภายในคลาส Sub-B ซึ่งเหมาะสำหรับการกำหนดค่า Series 15-B ที่มีความต้องการมากที่สุด
ความผิดปกติของ CPU ย่อยของศูนย์เครื่องจักรกลขนาดใหญ่:เครื่องแมชชีนนิ่งเซ็นเตอร์แบบหลายแกนซีรีส์ A 15-B พร้อมแกนควบคุม 12 แกนจะพัฒนาการแจ้งเตือนที่เกี่ยวข้องกับบอร์ด CPU ย่อย แกน 5–12 ไม่พร้อมใช้งาน A16B-2201-0351 ถูกระบุว่าเป็นบอร์ดที่ล้มเหลว การเปลี่ยนจะคืนค่าการทำงานแบบหลายแกนเต็มรูปแบบ
ข้อผิดพลาดในการควบคุมแกนซิงโครนัส:เครื่องจักรประเภทโครงสำหรับตั้งสิ่งของที่มีแกนโครงสำหรับตั้งสิ่งของแบบซิงโครไนซ์จะพัฒนาสัญญาณเตือนการควบคุมแบบซิงโครนัส ฟังก์ชันซิงโครนัสที่ได้รับจาก A16B-2201-0351 ถูกรบกวน การเปลี่ยนบอร์ดจะคืนค่าการเคลื่อนไหวที่ประสานกันของคู่แกนซิงโครนัส
คำถามที่ 1: A16B-2201-0351 (Max Sub-B) และ A16B-2201-0331 แตกต่างกันอย่างไร
บอร์ดทั้งสองมีฟังก์ชันการควบคุมแบบหลายแกน การควบคุมแบบซิงโครนัส และฟังก์ชันตรวจสอบความผิดปกติสำหรับซีรีส์ 15-B A16B-2201-0351 ถูกกำหนดให้เป็น "Max Sub-B" ซึ่งบ่งบอกถึงความสามารถที่สูงกว่าหรือทรัพยากรการประมวลผลเพิ่มเติมเมื่อเปรียบเทียบกับ A16B-2201-0331 ตรวจสอบจากเอกสารประกอบฮาร์ดแวร์ FANUC ซีรีส์ 15-B ว่าต้องใช้ตัวแปร CPU ย่อยใดสำหรับการกำหนดค่าแกนระบบเฉพาะ
คำถามที่ 2: การเปลี่ยน A16B-2201-0351 จำเป็นต้องตั้งค่าพารามิเตอร์แกนใหม่หรือไม่
พารามิเตอร์แกนหลายแกนและแกนซิงโครนัสจะถูกจัดเก็บไว้ในหน่วยความจำพารามิเตอร์หลักของ CNC ไม่ใช่ในบอร์ด CPU ย่อย การเปลี่ยน A16B-2201-0351 จะไม่ลบพารามิเตอร์แกน หลังจากติดตั้งชิ้นส่วนทดแทนแล้ว CNC จะสร้างการสื่อสารกับบอร์ด CPU ย่อยอีกครั้ง และใช้การกำหนดค่าแกนที่มีอยู่ ตรวจสอบฟังก์ชันแกนทั้งหมด รวมถึงพฤติกรรมของคู่ซิงโครนัสหลังการเปลี่ยน
คำถามที่ 3: สัญญาณเตือน CNC ใดที่ระบุว่า A16B-2201-0351 ล้มเหลว แทนที่จะเป็นความผิดปกติของแกนขับเคลื่อน
โดยทั่วไปข้อบกพร่องของบอร์ด CPU ย่อยจะสร้างการแจ้งเตือนที่ส่งผลต่อหลายแกนพร้อมกัน โดยเฉพาะแกนที่เกินความจุดั้งเดิมของ CPU หลัก หากแกน 1–4 ทำงานตามปกติ แต่แกน 5+ แจ้งเตือนพร้อมกัน แสดงว่าบอร์ด CPU ย่อยคือผู้ต้องสงสัยหลัก สัญญาณเตือนแกนเดียว (แกนเดียวจากชุด) โดยทั่วไปจะชี้ไปที่เซอร์โวไดรฟ์หรือมอเตอร์สำหรับแกนเฉพาะนั้นมากกว่า CPU ย่อย
คำถามที่ 4: A16B-2201-0351 เข้ากันได้กับระบบ CNC ซีรีส์ 15-A หรือซีรีส์ 15-C หรือไม่
A16B-2201-0351 ได้รับการยืนยันสำหรับซีรีส์ 15-B ซีรีส์ 15-A ใช้ฮาร์ดแวร์บอร์ด CPU ย่อยที่แตกต่างกัน (เช่น A16B-2200-0081 สำหรับฟังก์ชันแกนเสริม) Series 15-C (ถ้ามี) มีการสร้างฮาร์ดแวร์ของตัวเอง ระบุรุ่น Series 15 ให้ชัดเจนเสมอ (15-A, 15-B, 15-C) เมื่อจัดหาบอร์ดนี้
คำถามที่ 5: จำเป็นต้องมีการสำรองข้อมูลอะไรบ้างก่อนที่จะเปลี่ยน A16B-2201-0351
เช่นเดียวกับการบำรุงรักษาแผงยูนิตหลัก CNC ใดๆ ให้สำรองข้อมูลทั้งหมดก่อนเปลี่ยน — พารามิเตอร์ CNC ทั้งหมด (รวมถึงพารามิเตอร์แกนเฉพาะแกนและแกนซิงโครนัส) โปรแกรมชิ้นส่วนทั้งหมด ข้อมูลเครื่องมือ ข้อมูลออฟเซ็ตงาน และโปรแกรมแลดเดอร์ PMC ตัวบอร์ด CPU ย่อยไม่ได้จัดเก็บข้อมูลโปรแกรมไว้ แต่การสำรองข้อมูลจะช่วยให้มั่นใจในการกู้คืนหากมีปัญหาอื่นใดเกิดขึ้นระหว่างกระบวนการเปลี่ยนบอร์ด
