| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2201-0110 |
เลขส่วน:A16B-2201-0110
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:พานีลผู้ประกอบการ I/O PCB (อินเตอร์เฟสพานีลเครื่อง)
ซีรี่ย์บอร์ด:A16B-2201
ระบบที่เข้ากันได้:FANUC รุ่น 16i, 18i, 21i (F16M/T)
คําอธิบาย:หน่วยอินเตอร์เฟซพานิลผู้ใช้เครื่อง

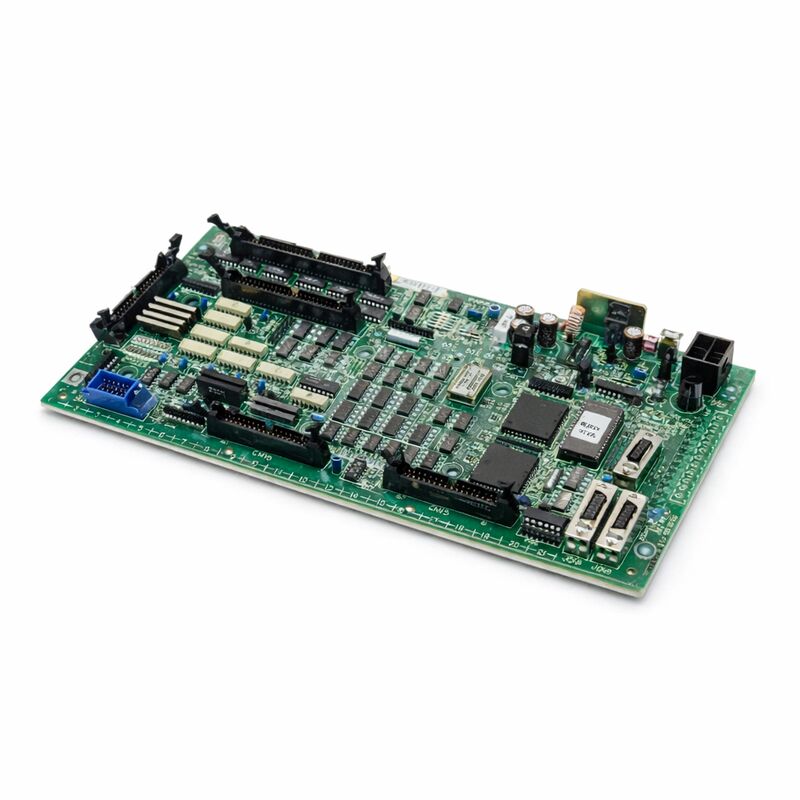

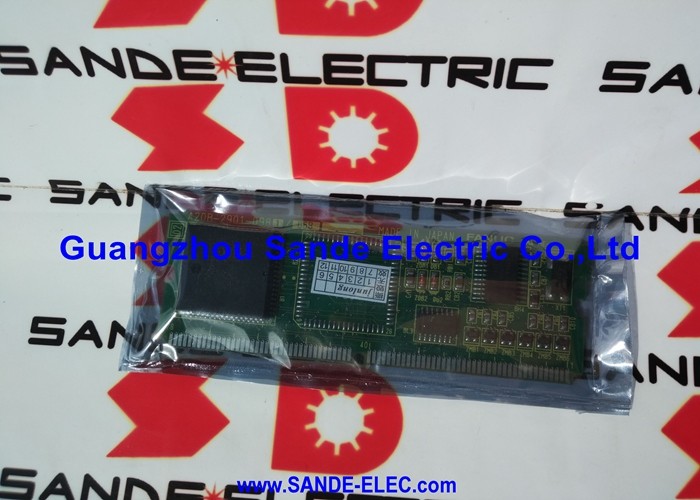

A16B-2201-0110 เป็นพานีผู้ใช้งาน I/O PCB สําหรับเครื่องควบคุม CNC ซีรีส์ 16i, 18i และ 21i ของ FANUC โดยเฉพาะอย่างยิ่งการตั้งค่าพานีผู้ใช้งานเครื่อง F16M และ F16Tบอร์ดนี้เป็นสะพานทางกายภาพและอิเล็กทรอนิกส์ระหว่างเครื่องมือผู้ประกอบการของพานิลฮาร์ดแวร์และ CNC เครื่องควบคุม PMC (เครื่องควบคุมโปรแกรม). ทุกปุ่มกด, การเลือกสวิตช์, และไฟชี้วัดบนแผ่นผู้ประกอบการของเครื่อง ผ่านบอร์ดนี้
แผนที่ทํางานคือที่ที่มนุษย์พบกับเครื่องจักร
ปุ่มกํากับอัตราการให้อาหาร, สวิตช์การเลือกโหมด, ปุ่มกระโดดแกน, เริ่มวัฏจักร, การยึดอาหาร, หน่วยเดียว
บอร์ดรับสัญญาณไฟฟ้าจากเครื่องควบคุมเหล่านี้, เปลี่ยนแปลงเป็นภาวะดิจิตอล, และนําเสนอให้กับ PMC ผ่านอินเตอร์เฟซ I / O ของมัน.
ในทิศทางกลับ, ปริมาณผลิตของ PMC logic ซึ่งขับเคลื่อนไฟชี้วัดและจอแสดงสถานะของแพนล์
โดยไม่มีเครื่อง A16B-2201-0110 ที่ทํางาน ปานีผู้ใช้เครื่องจะหยุดทํางาน
เครื่อง CNC อาจยังคงทํางานภายใน แต่ผู้ใช้งานสูญเสียความสามารถในการสั่งการเครื่องจักรผ่านแผ่น
ที่สําคัญเท่ากัน critical panel inputs like the emergency stop button and the feed hold function route through this board — a failed panel I/O board can compromise the machine's ability to respond to operator safety commands through the panel.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-2201-0110 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | PCB I/O ของพานีผู้ใช้งาน |
| ซีรี่ย์บอร์ด | A16B-2201 |
| ระบบที่เข้ากันได้ | FANUC รุ่น 16i, 18i, 21i (F16M/T) |
| การใช้งาน | อินเตอร์เฟซพานิลผู้ใช้เครื่อง |
| ความดันทางเข้า | 24V DC (ด้านสนาม) |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
บอร์ด I/O ของพานีผู้ประกอบการมีตําแหน่งพิเศษในระบบ CNC บอร์ด CPU หลักของเครื่องควบคุม CNC จัดการดําเนินการโปรแกรมและการสับสนเคลื่อนที่PMC ทําการดําเนินการสมองบันไดของเครื่อง.
บอร์ด I/O แผนงานจัดการกับอินเตอร์เฟซไฟฟ้ากับโลกทางกายภาพของแผ่นเครื่อง
แผ่นเครื่องมีปุ่มกดหลายสิบหรือหลายร้อยปุ่ม, เครื่องสลับกุญแจ, เครื่องสลับตัวเลือก, และหลอดแสดงแสง
แต่ละวงจรนี้เป็นวงจรไฟฟ้าที่แยกกันด้วยสายไฟของมันเอง โดยไม่มีโครงสร้างการเข้า/ออกที่จัดระเบียบของแผ่น I/O board แต่ละวงจรนี้ต้องการการเชื่อมต่อส่วนตัวกับวงจรโลจิกของ CNCความซับซ้อนของสายไฟ และระยะทาง
บอร์ด I/O แพเนลแก้ปัญหานี้โดยการรวมสายไฟของแพเนลเข้าสู่อินเตอร์เฟซที่สร้างโครงสร้างและมีเงื่อนไข
วงจรทางเข้าของบอร์ดให้ความแยกทางออทคิตรระหว่างสายไฟปานล์ 24V DC ด้านสนามและวงจรโลจิกของตัวควบคุม
การแยกแยกนี้ป้องกันความรุนแรงและความรุนแรงที่สามารถเดินทางจากสายไฟของแพนล์ที่ผ่านไปทั่วตู้เครื่องพร้อมกับสายไฟฟ้า
วงจรการออกของบอร์ดขับเคลื่อนวงจรไฟชี้วัด
ซึ่งต้องการกระแสไฟฟ้ามากกว่าที่โลจิกของตัวควบคุมสามารถให้บริการโดยตรงให้กระแสที่จําเป็นในการส่องแสงหลอด ขณะที่โลจิกของตัวควบคุมเพียงแค่ตั้งบิตออกแบบดิจิตอล.
A16B-2201-0110 ให้บริการ F16M (การตั้งค่าศูนย์แปรรูป) และ F16T (การตั้งค่าศูนย์หัน) ของแพลตฟอร์มซีรี 16iการแยกแยกนี้มีความสําคัญเพราะศูนย์แปรรูปและศูนย์หมุนมีแผนผังผู้ใช้งานที่แตกต่างกันและความต้องการ I / O ที่แตกต่างกัน.
การตั้งค่า M ประกอบด้วยสัญลักษณ์เข้าและออกเฉพาะเจาะจงที่เหมาะสมกับฟังก์ชันเพิ่มเติมของศูนย์แปรรูปการตั้งค่า T ตอบสนองความต้องการ I/O ที่แตกต่างกันของศูนย์หมุน.
A16B-2201-0110 บอร์ดความต้องการ I / O ของชนิดแผ่นผู้ประกอบการเหล่านี้, ให้การมอบหมายสัญญาณที่ถูกต้องและจํานวนช่องสําหรับชนิดเครื่องจักรเฉพาะเจาะจง
การติดตั้งบอร์ดที่กําหนดไว้สําหรับประเภทเครื่องจักรที่แตกต่างกัน อาจส่งผลให้การสร้างแผน I/O ไม่ถูกต้อง แม้ว่าบอร์ดจะเข้ากันได้และประเภทเครื่องเชื่อมจะตรงกัน
การล้มเหลวของบอร์ด I/O ของแพนล์ทําให้เกิดอาการที่เห็นได้ชัดและทันที ปุ่มแพนล์ที่หยุดตอบสนอง โคมไฟชี้วัดที่ยังคงส่องตลอดเวลา หรือดําตลอดเวลา ไม่ว่าจะเป็นสภาพของเครื่องจักรเลือกโหมดที่ดูเหมือนจะไม่มีผล ทั้งหมดนี้เป็นลักษณะของบอร์ด I/O แพนลที่ล้มเหลวหรือล้มเหลว.
สกรีนวินิจฉัย PMC ของ CNC เป็นเครื่องมือวินิจฉัยหลัก
สกรีนเหล่านี้แสดงสถานะในเวลาจริง ของทุกที่อยู่ I / O ใน PMC สําหรับการสงสัย panel I / O ความผิดพลาดผู้เทคนิคติดตามที่อยู่การใส่ PMC ที่ตรงกับปุ่มพานีลเฉพาะอย่างยิ่งขณะที่กดและปล่อยปุ่มแต่ละตัว. หากที่อยู่เปลี่ยนสภาพถูกต้อง, ช่องทางเข้านั้นทํางาน. หากมันไม่ตอบสนอง, ความผิดพลาดอยู่ในบอร์ด, การเชื่อมต่อไฟฟ้า, หรืออุปกรณ์แผ่นเอง.
ช่องทางเข้าหรือออกหลายช่องล้มเหลวในเวลาเดียวกัน โดยเฉพาะช่องทางที่แบ่งกลุ่มเครื่องเชื่อมเดียวกันบนบอร์ดความผิดปกติของสายไฟส่วนตัวมักจะส่งผลกระทบต่อสัญญาณหนึ่งครั้ง.
ความผิดปกติของสายเชื่อมหรือพานส่งผลกระทบต่อกลุ่มสัญญาณพร้อมกัน
Q1: ปุ่มเริ่มต้นวงจรของเครื่องหยุดทํางาน CNC ไม่แสดงสัญญาณเตือน และในส่วนอื่นดูเหมือนปกติ นี่อาจเป็น A16B-2201-0110 ไหม
ตรวจสอบหน้าจอวินิจฉัย PMC สําหรับที่อยู่การใส่เริ่มต้นวงจรขณะกดปุ่ม หากที่อยู่เปลี่ยนภาวะบอร์ดกําลังอ่านการใส่ปุ่มถูกต้อง ปัญหาก็อยู่ใน PMC กลยุทธ์บันได หรือสถานการณ์โหมด CNC ที่ประตูการเริ่มต้นวงจรฟังก์ชัน.
หากที่อยู่ไม่เปลี่ยนภาวะเมื่อปุ่มถูกกด และความต้านทานการสัมผัสของปุ่มถูกยืนยันว่าดีด้วยมัลติเมตร วงจรเข้าของบอร์ดสําหรับช่องทางนั้นล้มเหลว
Q2: หลอดชี้วัดหลายแผ่นถูกจุดประกายอย่างถาวร ไม่ว่าจะเป็นสภาพของเครื่อง. PMC แสดงที่อยู่การออกของหลอดเหล่านั้นที่สั่งให้ปิด. มีอะไรผิดปกติกับบอร์ด?
หลอดไฟที่สั่งปิด แต่ส่องอย่างถาวรแสดงให้เห็นว่าวงจรขับออกของช่องทางเหล่านั้นล้มเหลวในสภาพการนําไฟ
คนขับรถควรปิดเมื่อได้รับคําสั่งจาก PMC แต่คนขับรถที่ล้มเหลวยังคงขับรถ
นี่คือความผิดพลาดในระดับบอร์ดในส่วน Driver Output ช่องทางที่ได้รับผลกระทบไม่สามารถแก้ไขด้วยการเปลี่ยนแปลงซอฟต์แวร์
Q3: หลังจากเกิดเหตุฟ้าคะนองใกล้เคียง ปานล์หยุดตอบสนองโดยสิ้นเชิง ไม่มีปุ่มทํางาน ไม่มีหลอดไฟส่องแสง เครื่องอื่นจะเริ่มต้นปกติ.
เหตุการณ์ฟ้าคะนองผลิตความดันที่ผ่านมาที่สามารถทําลายวงจรป้องกันการเข้าบนบอร์ดที่เชื่อมต่อกับสายไฟสนามภายนอก
บอร์ด I/O ของแพนล์เชื่อมต่อตรงกับสายไฟของแพนล์ ที่ทําหน้าที่เป็นแอนเทนเนอร์จีสําหรับพลังงานแรงกระตุ้น
ส่วนประกอบป้องกันการเข้าอาจได้รับความเสียหายในขณะที่วงจรอื่น ๆ ของบอร์ดยังคงไม่เสียหาย ตรวจสอบบอร์ดเพื่อความเสียหายที่เห็นได้ชัด
ถ้าไม่มีความเสียหายที่เห็นได้ แต่รูปแบบความผิดพลาด ∙ การสูญเสียแผ่นโดยสมบูรณ์แบบกับการทํางาน CNC ปกติ ∙ เป็นที่สอดคล้อง การเปลี่ยนแผ่นและการทดสอบ
คําถามที่ 4: เครื่อง A16B-2201-0110 ที่เปลี่ยนได้ติดตั้งแล้ว ปานล์ตอนนี้ตอบสนอง แต่ปุ่มหนึ่งอย่างที่ชัดเจนดูเหมือนจะมีฟังก์ชันที่ผิดพลาด อะไรอาจเป็นสาเหตุของเรื่องนี้
Incorrect button function after board replacement usually indicates an I/O address mismatch — the PMC parameters or ladder logic that map physical I/O addresses to CNC functions may need to be verified.
ในบางการตั้งค่า การมอบหมายที่อยู่ I/O ถูกกําหนดผ่านพารามิเตอร์ หรือการตั้งค่าตัวเชื่อมที่ต้องตรงกับการตั้งค่าของบอร์ดเดิม
ตรวจสอบการมอบหมายที่อยู่ I/O ในจอวินิจฉัย PMC กับเอกสารสายไฟของเครื่อง
Q5: บอร์ดดูเหมือนไม่เสียหาย แต่แผ่นเครื่องจักรมีปุ่มหนึ่งที่ไม่สามารถจดทะเบียนได้
การล้มเหลวกระดุมเดียวที่เกิดขึ้นระยะสั้น อาจเป็นปัญหาด้านฮาร์ดแวร์ของแพนเนลหรือสายไฟที่เสียหายในเคเบิลที่ปุ่มความผิดพลาดของบอร์ดที่ผลิตพฤติกรรมระยะยาวมักจะส่งผลกระทบต่อช่องหลายช่อง
ทดสอบความต้านทานการสัมผัสของปุ่มโดยตรง ตรวจสอบสายไฟที่ปุ่มนั้น หากสายไฟและการสัมผัสทดสอบดีและความผิดพลาดยังคงอยู่ วงจรเข้าของบอร์ดสําหรับช่องทางนั้นมีขอบ
