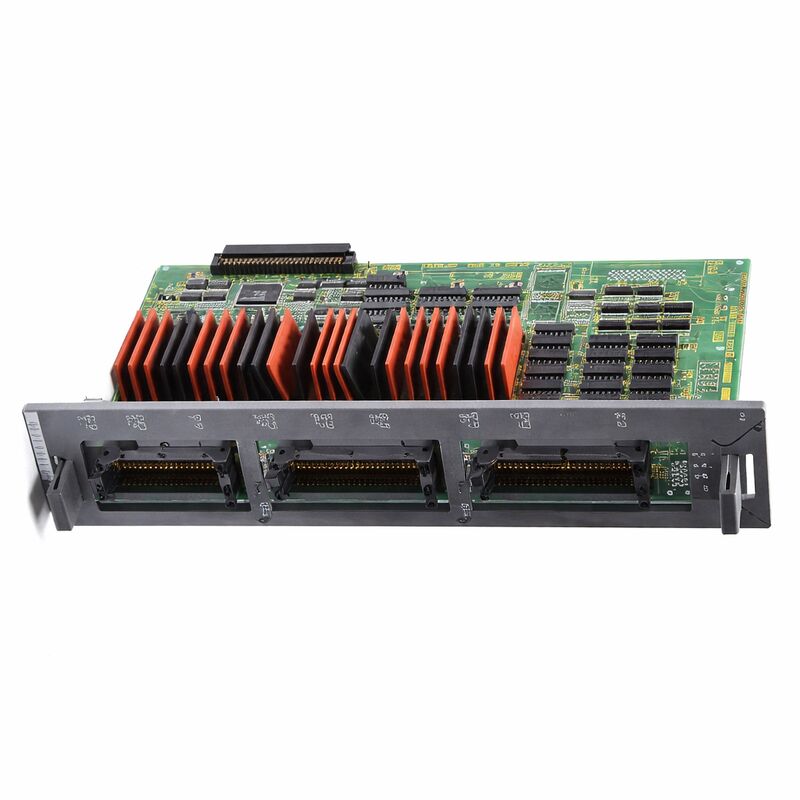

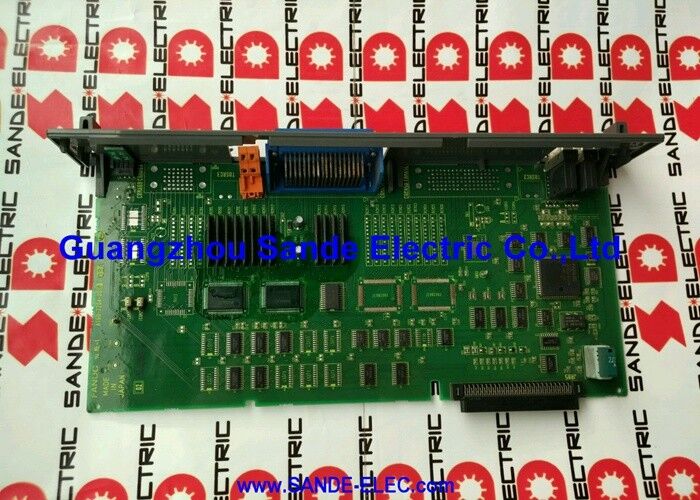

FANUC A16B-2200-0950 | แผงวงจร I/O แบบ Sink Type 104/80 พร้อม Hi-Speed Skip — ซีรีส์ 16-B (F16M/T), ผลิตในญี่ปุ่น

หมายเลขชิ้นส่วน: A16B-2200-0950

ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)

ประเภทผลิตภัณฑ์: แผงวงจร I/O สำหรับเครื่องจักรพร้อม Hi-Speed Skip (Sink Type)

ซีรีส์บอร์ด: A16B-2200

การกำหนดค่า I/O: อินพุตดิจิทัล 104 ช่อง (DI) / เอาต์พุตดิจิทัล 80 ช่อง (DO)

ประเภทเอาต์พุต: Sink (NPN, กระแสไหลเข้า)

Hi-Speed Skip: รวมอยู่ด้วย

ระบบที่รองรับ: FANUC Series 16-B, F16M, F16T (F16B)

อุปกรณ์เสริมที่จำเป็น: A20B-9001-0480 (จำหน่ายแยก)

สถานะ: เลิกผลิตโดยผู้ผลิต

ภาพรวม

A16B-2200-0950 คือแผงวงจร I/O สำหรับเครื่องจักรของ FANUC ซีรีส์ 16-B CNC ซึ่งมีอินพุตดิจิทัล 104 ช่องและเอาต์พุตดิจิทัล 80 ช่องในรูปแบบ Sink Type — และที่สำคัญคือเพิ่มฟังก์ชัน Hi-Speed Skip ซึ่งทำให้แตกต่างจากรุ่น -0955 ที่มีความจุ I/O เหมือนกันทุกประการ

การรวมวงจร Hi-Speed Skip ทำให้เป็นบอร์ดที่จำเป็นสำหรับเครื่องจักรซีรีส์ 16-B ที่มีการใช้การวัดชิ้นงานบนเครื่อง, การวัดความยาวเครื่องมือ, หรือรอบการชดเชยที่ขึ้นอยู่กับสัญญาณ Skip ในกระบวนการผลิต

โปรดทราบว่า A16B-2200-0950 ไม่รวมโมดูลเสริม A20B-9001-0480 ซึ่งจำเป็นสำหรับการทำงานเต็มรูปแบบ โมดูลเสริมนี้ต้องจัดหาแยกต่างหาก

การติดตั้งที่ต้องการบอร์ดทดแทนโดยไม่ต้องจัดหาโมดูลเสริมใหม่ มักจะสามารถนำ A20B-9001-0480 ที่มีอยู่จากเครื่องจักรที่กำลังซ่อมแซมมาใช้ใหม่ได้ หากโมดูลนั้นทำงานได้ปกติ

บอร์ดนี้ครอบคลุมช่วง I/O ของเครื่องจักรทั้งหมดที่เครื่องจักรควบคุมด้วยซีรีส์ 16-B ต้องการ: สวิตช์จำกัด, เซ็นเซอร์ตรวจจับวัตถุ, การยืนยันการปิดประตู, และอินพุตการเลือกโหมดทั้งหมดจะผ่านช่องอินพุต 104 ช่อง

รีเลย์, โซลินอยด์, ไฟแสดงสถานะ, และอุปกรณ์เสริมอื่นๆ ทั้งหมดจะทำงานผ่านช่องเอาต์พุต 80 ช่อง

และสำหรับเครื่องจักรที่ติดตั้งระบบวัดชิ้นงาน อินพุต Hi-Speed Skip จะให้การเชื่อมต่อที่แม่นยำและสำคัญต่อเวลา ระหว่างสัญญาณทริกเกอร์ของหัววัดและกลไกการจับตำแหน่งของ CNC

ข้อมูลจำเพาะหลัก

Hi-Speed Skip ทำงานอย่างไร — และทำไมจึงสำคัญ

อินพุต PMC ทั่วไปบนแผงวงจร I/O ของ FANUC มีความหน่วงในการตอบสนองที่กำหนดโดยเวลาสแกนรอบ I/O PMC จะสแกนที่อยู่ของอินพุตเป็นระยะๆ — ตรวจสอบสถานะของอินพุตแต่ละรายการในแต่ละรอบการสแกน

จะมีความล่าช้าระหว่างช่วงที่อินพุตภาคสนามเปลี่ยนสถานะ และช่วงที่ PMC อ่านการเปลี่ยนแปลงครั้งแรก

สำหรับฟังก์ชันเครื่องจักรส่วนใหญ่ ความล่าช้านี้ไม่มีนัยสำคัญ: สวิตช์ปิดประตู, เซ็นเซอร์ตำแหน่งที่เก็บเครื่องมือ, หรือปุ่มเริ่มรอบ สามารถทนต่อเวลาสแกนรอบ PMC ได้โดยไม่มีผลกระทบที่มองเห็นได้ต่อการทำงานของเครื่องจักร

อินพุต Hi-Speed Skip มีสถาปัตยกรรมที่แตกต่างออกไป เมื่อได้รับสัญญาณบนอินพุต Hi-Speed Skip บอร์ดจะไม่รอรอบการสแกน PMC แต่บอร์ดจะสร้างการขัดจังหวะฮาร์ดแวร์ไปยัง CNC ทันที

CNC จะจับ (ล็อค) ตำแหน่งแกนปัจจุบัน ณ ขณะนั้น — ก่อนที่การเปลี่ยนแปลงของสัญญาณจะถูกประมวลผลโดยซอฟต์แวร์อย่างสมบูรณ์ ผลลัพธ์คือการวัดตำแหน่งที่สะท้อนว่าแกนอยู่ที่ใด ณ เวลาที่สัญญาณ Skip ทำงาน ไม่ใช่ที่ที่แกนอยู่ที่นั่นเมื่อไม่กี่มิลลิวินาทีต่อมาเมื่อซอฟต์แวร์อ่านอินพุต

การจับตำแหน่งด้วยฮาร์ดแวร์นี้มีความสำคัญต่อความแม่นยำของการวัดชิ้นงาน

หัววัดที่ถูกกระตุ้นด้วยการสัมผัสซึ่งเคลื่อนที่ด้วยอัตราป้อนเข้าสู่พื้นผิวชิ้นงาน จะถูกกระตุ้น ณ จุดเรขาคณิตที่เฉพาะเจาะจงบนพื้นผิว

อินพุต Skip จะจับตำแหน่งแกน ณ เวลาที่ถูกกระตุ้นนี้

CNC จะใช้ตำแหน่งที่ถูกล็อคเหล่านั้นเพื่อกำหนดพิกัดของจุดสัมผัสหัววัดด้วยความแม่นยำสูง

หากการตอบสนองล่าช้าไปหนึ่งรอบการสแกน PMC แกนจะเคลื่อนที่ระหว่างความล่าช้า และพิกัดที่จับได้จะถูกเลื่อนออกจากจุดสัมผัสจริงอย่างเป็นระบบ

การใช้งาน: รอบการวัดชิ้นงาน Series 16-B (F16B)

CNC ซีรีส์ 16-B — วางตลาดภายใต้ชื่อ F16M และ F16T สำหรับการใช้งานศูนย์กลางการผลิตและศูนย์กลางการกลึงตามลำดับ — ถูกนำไปใช้อย่างแพร่หลายในการติดตั้งเครื่องมือเครื่องจักรที่มีความแม่นยำสูงในยุคนั้น

เครื่องจักรเหล่านี้จำนวนมากติดตั้งระบบวัดบนเครื่อง: หัววัดแบบสัมผัสที่ติดตั้งบนแกนหมุนสำหรับการวัดชิ้นงาน และหัววัดตั้งเครื่องมือสำหรับการวัดความยาวเครื่องมืออัตโนมัติ

ระบบวัดเหล่านี้เป็นเรื่องปกติในการใช้งานด้านอากาศยาน, ยานยนต์, และแม่พิมพ์/ดายที่มีความแม่นยำ ซึ่งการวัดระหว่างกระบวนการเป็นส่วนหนึ่งของกลยุทธ์การผลิต ไม่ใช่สิ่งที่คิดทีหลัง

วงจร Hi-Speed Skip ของ A16B-2200-0950 ทำให้รอบการวัดเหล่านี้เป็นไปได้

หากไม่มีสิ่งนี้ หัววัดจะถูกกระตุ้น แต่การจับตำแหน่งจะไม่แม่นยำ ทำให้ผลการวัดไม่น่าเชื่อถือ

สำหรับเครื่องจักรที่ใช้ในการผลิตที่มีความแม่นยำซึ่งรอบการวัดเป็นสิ่งจำเป็น บอร์ดทดแทนต้องมีฟังก์ชัน Hi-Speed Skip

การเปลี่ยน A16B-2200-0950 เป็นรุ่น -0955 (ที่ไม่มี Hi-Speed Skip) จะทำให้ความสามารถในการวัดชิ้นงานหายไป แม้ว่าฟังก์ชัน I/O อื่นๆ ของเครื่องจักรจะยังคงทำงานได้ตามปกติ

ความจุ I/O และสถาปัตยกรรมสายไฟของเครื่องจักร

นอกเหนือจากฟังก์ชัน Hi-Speed Skip แล้ว ความจุ I/O 104/80 ของ A16B-2200-0950 ยังรองรับความต้องการ I/O ของเครื่องจักรซีรีส์ 16-B ได้อย่างเต็มที่ อินพุต 104 ช่องรองรับชุดเซ็นเซอร์และสวิตช์ของเครื่องจักรทั้งหมด

เอาต์พุต 80 ช่องครอบคลุมตัวกระตุ้นเครื่องจักรที่ควบคุมทั้งหมด

การระบุประเภทเอาต์พุต Sink กำหนดรูปแบบการเดินสาย เอาต์พุต Sink จะดึงขั้วเอาต์พุตไปยัง 0V เมื่อทำงาน

อุปกรณ์ภาคสนามเชื่อมต่อจากรางจ่ายไฟ 24V ไปยังขั้วเอาต์พุต ดังนั้นอุปกรณ์จะจ่ายกระแสเมื่อเอาต์พุตทำงาน

การเดินสายเครื่องมือเครื่องจักรสำหรับเครื่องจักรซีรีส์ 16-B ที่ใช้บอร์ด -0950 เป็นไปตามรูปแบบนี้ตลอดทั้ง 80 ช่องเอาต์พุต

บอร์ดทดแทนทุกบอร์ดต้องรักษาการระบุประเภท Sink แบบเดียวกัน

คำถามที่พบบ่อย

คำถามที่ 1: รอบการวัดชิ้นงานของเครื่องจักรมีความแม่นยำลดลง การวัดคุณสมบัติเดียวกันซ้ำๆ แสดงการกระจายตัวมากเกินไป ฮาร์ดแวร์หัววัดและสไตลัสทดสอบแล้วว่าถูกต้อง อาจเป็นเพราะ A16B-2200-0950?

การกระจายตัวที่เพิ่มขึ้นในการวัดชิ้นงานโดยไม่มีข้อผิดพลาดของฮาร์ดแวร์หัววัด ชี้ให้เห็นถึงปัญหาเกี่ยวกับกลไกการจับตำแหน่ง

อินพุต Hi-Speed Skip ต้องกระตุ้นการจับตำแหน่งด้วยฮาร์ดแวร์ภายในไมโครวินาทีของการสัมผัสหัววัด

หากวงจรอินพุต Skip ของบอร์ดเสื่อมสภาพ — เวลาตอบสนองเพิ่มขึ้น, สัญญาณรบกวนบนอินพุตสัญญาณ Skip, หรือความล้มเหลวในการจับตำแหน่งเป็นครั้งคราว — รอบการวัดแต่ละครั้งจะจับตำแหน่งด้วยความหน่วงที่แตกต่างกัน ทำให้เกิดการกระจายตัวที่สังเกตเห็นได้

ทดสอบเวลาตอบสนองของสัญญาณ Skip หากมีอุปกรณ์วัด หรือเปลี่ยนบอร์ดด้วยบอร์ดที่ทำงานได้ตามที่ยืนยันแล้ว

คำถามที่ 2: จะเกิดอะไรขึ้นหากติดตั้งบอร์ดทดแทนที่ไม่มี Hi-Speed Skip (เช่น รุ่น -0955) ในเครื่องจักรที่ต้องการ A16B-2200-0950?

บอร์ดที่ไม่มี Skip จะให้บริการอินพุต 104 ช่องและเอาต์พุต 80 ช่องตามปกติ ฟังก์ชัน I/O ของเครื่องจักร — สวิตช์จำกัด, โซลินอยด์, ไฟแสดงสถานะ, การเลือกโหมด — ทั้งหมดจะทำงานเหมือนเดิม อย่างไรก็ตาม อินพุต Hi-Speed Skip จะไม่ทำงาน

รอบ Skip G31 หรือมาโครวัดที่ขึ้นอยู่กับอินพุต Hi-Speed Skip จะให้ผลลัพธ์ที่ไม่น่าเชื่อถือ เนื่องจากจะมีการจับตำแหน่งกลับไปใช้การจับเวลาของซอฟต์แวร์พร้อมกับความหน่วงที่เกี่ยวข้อง

สำหรับเครื่องจักรที่ใช้รอบการวัดในกระบวนการผลิต นี่คือการสูญเสียฟังก์ชันที่ไม่สามารถยอมรับได้

คำถามที่ 3: โมดูลเสริม A20B-9001-0480 ไม่ได้ใช้งานแล้ว แต่บอร์ด A16B-2200-0950 กำลังจะถูกเปลี่ยน ต้องเปลี่ยนโมดูลเสริมด้วยหรือไม่?

หาก A20B-9001-0480 ที่มีอยู่ทำงานได้ ก็สามารถนำมาใช้กับบอร์ด A16B-2200-0950 ที่เปลี่ยนใหม่ได้ตามปกติ

โมดูลเสริมให้ฟังก์ชันที่รองรับบอร์ด I/O หลัก และหากฟังก์ชันเหล่านั้นทำงานได้อย่างถูกต้องก่อนที่บอร์ดจะเสีย โมดูลเองก็ไม่น่าจะมีปัญหา

ตรวจสอบโมดูลด้วยสายตาและตรวจสอบหน้าสัมผัสขั้วต่อก่อนติดตั้งกลับเข้ากับบอร์ดใหม่

คำถามที่ 4: อินพุต Hi-Speed Skip เชื่อมต่อกับระบบหัววัดทางกายภาพอย่างไร?

สัญญาณทริกเกอร์หัววัดจากยูนิตอินเทอร์เฟซหัววัดของเครื่องจักรจะเชื่อมต่อกับขั้วอินพุต Skip ที่กำหนดบน A16B-2200-0950

การระบุขั้วต่อที่แน่นอนจะอธิบายไว้ในคู่มือการเชื่อมต่อซีรีส์ 16-B

ยูนิตอินเทอร์เฟซหัววัดจะแปลงสัญญาณหน้าสัมผัสทางไฟฟ้า (หรือทริกเกอร์แบบออปติคัล/วิทยุ) ของหัววัดเป็นสัญญาณระดับลอจิกที่เข้ากันได้กับอินพุต Skip

การป้องกันและการเดินสายเคเบิลสัญญาณ Skip ที่ถูกต้องมีความสำคัญ — อินพุต Skip มีความไว และสัญญาณรบกวนบนสัญญาณอาจทำให้เกิดการทริกเกอร์ก่อนเวลาอันควร

คำถามที่ 5: A16B-2200-0950 เลิกผลิตแล้ว ความน่าเชื่อถือของอุปทานในตลาดรองสำหรับรุ่นเฉพาะนี้เป็นอย่างไร?

แพลตฟอร์มซีรีส์ 16-B ถูกติดตั้งอย่างแพร่หลายในการใช้งานเครื่องจักรที่มีความแม่นยำ และรุ่น -0950 พร้อม Hi-Speed Skip เป็นตัวเลือกการกำหนดค่าทั่วไปสำหรับเครื่องจักรในอุตสาหกรรมที่การวัดชิ้นงานเป็นมาตรฐาน

ห่วงโซ่อุปทานในตลาดรอง — บอร์ดส่วนเกินที่ผ่านการทดสอบ, หน่วยที่ได้รับการปรับปรุงใหม่โดยมืออาชีพ, และบริการซ่อมแซมระดับส่วนประกอบ — ยังคงมีอยู่สำหรับรุ่นนี้

เมื่อจัดหา ให้ยืนยันโดยเฉพาะว่าฟังก์ชัน Hi-Speed Skip ได้รับการทดสอบแล้วว่าเป็นส่วนหนึ่งของการตรวจสอบการทำงานของบอร์ด

บอร์ดที่ผ่านการทดสอบ I/O ทั่วไป แต่มีวงจร Skip ที่เสื่อมสภาพ จะดูเหมือนทำงานได้จนกว่ารอบการวัดชิ้นงานจะเผยให้เห็นปัญหา
