| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A03B-0807-C013 |
หมายเลขชิ้นส่วน: A03B-0807-C013
ผู้ผลิต: FANUC Ltd. (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: โมดูลอินเทอร์เฟซ I/O Unit-A — FANUC I/O Link
ตระกูลผลิตภัณฑ์: A03B-0807 Series (I/O Unit-A)
แรงดันไฟฟ้าอินพุต: 24VDC (±10%)
การสื่อสาร: FANUC I/O Link
CNC ที่รองรับ: Series 0i, 16i, 18i และแพลตฟอร์มที่เกี่ยวข้อง
ประเทศต้นกำเนิด: ญี่ปุ่น

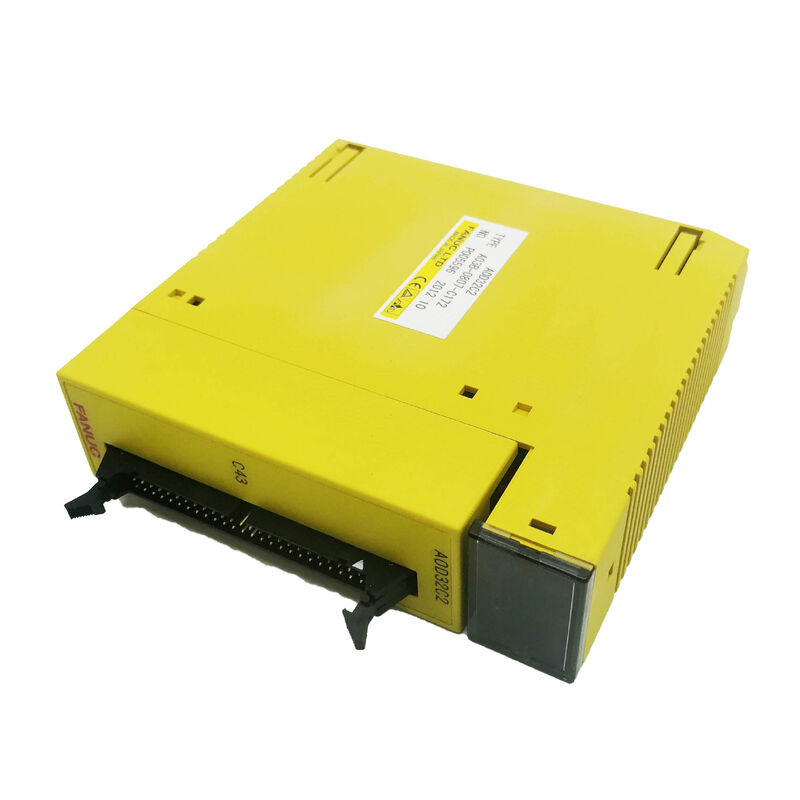

A03B-0807-C013 คือโมดูลอินเทอร์เฟซ FANUC I/O Unit-A — บอร์ดที่เชื่อมต่อคอนโทรลเลอร์ CNC กับอุปกรณ์ I/O ภาคสนามผ่านบัสอนุกรม FANUC I/O Link
เป็นเกตเวย์ระหว่างคอนโทรลเลอร์เครื่องจักรและสัญญาณอินพุต/เอาต์พุตดิจิทัลจากพื้นที่การผลิต: สวิตช์จำกัด, สัญญาณเปลี่ยนเครื่องมือ, คำสั่งการทำงานของสปินเดิล, การเปิดใช้งานสารหล่อเย็น, การล็อกประตู และทุกสิ่งทุกอย่างที่โปรแกรม PMC อ่านและเขียน
ซีรีส์ A03B-0807 แสดงถึงรุ่นแรกของตระกูล FANUC I/O Unit-A โมดูลเหล่านี้จะเสียบเข้ากับยูนิตฐาน I/O ที่ติดตั้งในตู้ไฟฟ้าของเครื่องจักร โดยให้ส่วนต่อประสานการสื่อสารที่ฐานและโมดูล I/O ที่แนบมาต้องพึ่งพาเพื่อแลกเปลี่ยนข้อมูลกับ CNC
รุ่น C013 เป็นการกำหนดค่าโมดูลอินเทอร์เฟซเฉพาะภายในซีรีส์นี้ ทั้ง C013 และรุ่นที่เกี่ยวข้องอย่างใกล้ชิด (C011, C012) ทำหน้าที่เหมือนกัน — เป็นโมดูลอินเทอร์เฟซสำหรับฐาน A03B-0807 — โดยมีความแตกต่างในขั้วต่อเฉพาะหรือตัวเลือกการสื่อสารระหว่างรุ่นย่อย
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A03B-0807-C013 |
| ผู้ผลิต | FANUC Ltd. |
| ประเภท | โมดูลอินเทอร์เฟซ I/O Unit-A |
| การสื่อสาร | FANUC I/O Link |
| แรงดันไฟฟ้าจ่าย | 24VDC ±10% |
| CNC ที่รองรับ | 0i, 16i, 18i และที่เกี่ยวข้อง |
| ต้นกำเนิด | ญี่ปุ่น |
คำถามที่ 1: CNC แสดงข้อผิดพลาดการสื่อสาร I/O Link บนฐาน I/O ที่มี A03B-0807-C013 สิ่งแรกที่ควรตรวจสอบคืออะไร?
ตรวจสอบการเชื่อมต่อสายเคเบิล I/O Link ทั้งที่พอร์ต JD1A/JD1B ของ CNC และขั้วต่อของโมดูล สายเคเบิลหลวมเป็นสาเหตุที่พบบ่อยที่สุด ตรวจสอบแหล่งจ่ายไฟ 24VDC ไปยังโมดูลด้วย — การไม่มีแหล่งจ่ายไฟหรือแหล่งจ่ายไฟต่ำจะทำให้โมดูลหยุดการสื่อสารโดยไม่สร้างข้อผิดพลาดบนโมดูลเอง
คำถามที่ 2: ซีรีส์ A03B-0807 เป็นรุ่นเก่า มีความสามารถในการเปลี่ยนทดแทน A03B-0807-C013 กับโมดูลรุ่นปัจจุบันได้หรือไม่?
ซีรีส์ A03B-0807 เป็นรุ่นแรกของ I/O Unit-A โมดูลเทียบเท่าปัจจุบันอยู่ในซีรีส์ A03B-0819 ซึ่งเป็นไปตามมาตรฐาน UL/C-UL และรองรับ I/O Link i โมดูลใหม่กว่าโดยทั่วไปจะเข้ากันได้แบบย้อนหลังเพื่อใช้ทดแทน แต่ A03B-0807-C013 เดิมไม่สามารถสลับโดยตรงกับระบบ I/O Link i-only ใหม่กว่าได้หากไม่ได้รับการยืนยันความเข้ากันได้
คำถามที่ 3: สามารถเชื่อมต่อยูนิตฐาน A03B-0807 ได้กี่ชุดต่อช่องสัญญาณ I/O Link?
สามารถเชื่อมต่อกลุ่มสเลฟ I/O ได้สูงสุด 16 กลุ่มกับ I/O Link เดียว สามารถเชื่อมต่อยูนิตฐานได้สูงสุด 4 ยูนิตต่อกลุ่มสำหรับการกำหนดค่า I/O Unit-A ที่เชื่อมต่อกับ CNC จำนวนจุด I/O ทั้งหมดในสเลฟทั้งหมดต้องไม่เกินจำนวนจุด I/O สูงสุดของ I/O Link
คำถามที่ 4: หลังจากเปลี่ยน A03B-0807-C013 แล้ว จำเป็นต้องเปลี่ยนพารามิเตอร์ PMC หรือไม่?
ไม่ PMC จะเก็บการกำหนดที่อยู่ I/O ทั้งหมดไว้บนบอร์ดควบคุม CNC โมดูลที่ใช้ทดแทนจะอยู่ในตำแหน่งเดียวกันในโทโพโลยี I/O Link และทำงานด้วยที่อยู่ I/O เดียวกัน ไม่จำเป็นต้องมีการตั้งโปรแกรม PMC ใหม่สำหรับการเปลี่ยนทดแทนแบบเดียวกัน
คำถามที่ 5: เครื่องจักรไม่ได้ใช้งานมาหลายปี มีข้อสงสัยว่า A03B-0807-C013 ทำให้เกิดข้อผิดพลาด I/O หลังจากการเริ่มต้นใหม่ ควรตรวจสอบอะไรบ้าง?
การจัดเก็บเป็นเวลานานอาจทำให้เกิดการกัดกร่อนของขั้วต่อและการเสื่อมสภาพของตัวเก็บประจุอิเล็กโทรไลต์บน PCB ของโมดูล ตรวจสอบขาขั้วต่อเพื่อหาร่องรอยการออกซิเดชันและทำความสะอาดด้วยน้ำยาทำความสะอาดหน้าสัมผัสที่เหมาะสม หากข้อผิดพลาด I/O เกิดขึ้นเป็นครั้งคราวหรือขึ้นอยู่กับอุณหภูมิหลังจากการอุ่นเครื่องมาระยะหนึ่ง การเสื่อมสภาพของตัวเก็บประจุภายในเป็นสาเหตุที่เป็นไปได้ — การเปลี่ยนบอร์ดเป็นแนวทางปฏิบัติ
