บอร์ดวงจร Fanuc CNC ของแท้ A16B-2203-0370 บอร์ดจ่ายไฟ

A16B-2203-0370 | PCB พาวเวอร์ซัพพลาย FANUC — คอนโทรลเลอร์หุ่นยนต์ R-J3iB / Series 15i CNC / 200–240V AC / M-410 / R-2000iA / M-900iA

A16B-2203-0370 — พาวเวอร์ซัพพลายสำหรับหุ่นยนต์ FANUC และ CNC

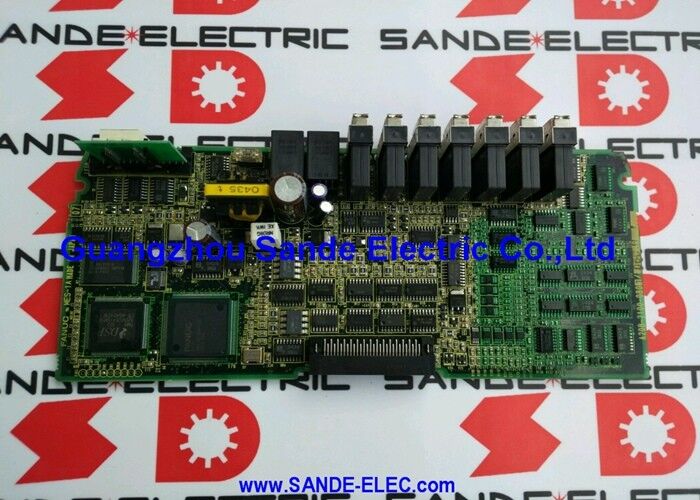

A16B-2203-0370 เป็น PCB จ่ายไฟสำหรับตัวควบคุมหุ่นยนต์ FANUC R-J3iB และระบบ CNC FANUC ซีรีส์ 15i / 150i โดยจะแปลงแหล่งจ่ายไฟหลัก AC เฟสเดียวขาเข้าไปเป็นแรงดันไฟฟ้าเอาต์พุต DC ที่มีการควบคุมหลายตัว ซึ่งจ่ายไฟให้กับบอร์ด CPU, โมดูล I/O และวงจรต่อพ่วงของตัวควบคุม

หากไม่มี A16B-2203-0370 ที่ทำงานอยู่ คอนโทรลเลอร์ R-J3iB หรือ CNC ซีรีส์ 15i จะไม่สามารถเปิดเครื่องได้ — อุปกรณ์อิเล็กทรอนิกส์ควบคุมดาวน์สตรีมไม่ได้รับแหล่งจ่ายไฟที่ได้รับการควบคุม PSU จึงเป็นองค์ประกอบพื้นฐานของระบบควบคุมเหล่านี้

ข้อมูลจำเพาะที่สำคัญ

อินพุต AC และการควบคุมการเปิด/ปิดเครื่อง

A16B-2203-0370 มีฟังก์ชันควบคุมการเปิด/ปิดเครื่อง ซึ่งสอดคล้องกับข้อกำหนดแหล่งจ่ายไฟ Series 15i รายละเอียดตัวเชื่อมต่ออินพุตคีย์:

ซีพี1:ขั้วต่ออินพุต AC อินพุตคือ R, S เฟสเดียว 200–240V AC ±10%/−15%, 50Hz หรือ 60Hz ±3Hz

ซีพี2, ซีพี3:เอาต์พุตไฟฟ้ากระแสสลับ เอาต์พุตเหล่านี้ได้รับการควบคุมการเปิด/ปิดในการซิงโครไนซ์กับลำดับการเปิด/ปิดพลังงานของคอนโทรลเลอร์ การเปิดและปิดภายใต้การจัดการคอนโทรลเลอร์ แทนที่จะเป็นการสลับแหล่งจ่ายไฟหลักโดยตรง

สายดิน:จำเป็นต้องต่อสายดินคลาส 3 ที่เทอร์มินัล G ซึ่งจำเป็นสำหรับความปลอดภัยทางไฟฟ้าและประสิทธิภาพของ EMC ในการติดตั้งตัวควบคุมหุ่นยนต์

สถานการณ์การใช้งาน

แหล่งจ่ายไฟคอนโทรลเลอร์ R-J3iB ขัดข้อง:ตัวควบคุม R-J3iB ของหุ่นยนต์ R-2000iA เกิดข้อผิดพลาดในการจ่ายไฟ — ตัวควบคุมไม่สามารถเปิดเครื่องได้หรือมีพฤติกรรมการใช้ไฟผิดปกติ A16B-2203-0370 ถูกระบุว่าเป็นความผิดปกติของ PSU การเปลี่ยนคืนการทำงานของคอนโทรลเลอร์และการผลิตหุ่นยนต์

การเปลี่ยน PSU ตัวควบคุมพาเลท M-410:ตัวควบคุม R-J3iB ของหุ่นยนต์วางบนพาเลท M-410 สูญเสียกำลังไฟฟ้าที่ส่งออกบนราง DC หนึ่งรางขึ้นไป - PSU จะถูกแทนที่ด้วย A16B-2203-0370 เพื่อคืนค่าการจ่ายพลังงานของตัวควบคุมเต็มรูปแบบ

คำถามที่พบบ่อย

คำถามที่ 1: หุ่นยนต์ควบคุม FANUC รุ่นใดที่ใช้ A16B-2203-0370

A16B-2203-0370 ได้รับการยืนยันสำหรับตัวควบคุม R-J3iB ซึ่งเป็นรุ่นที่รองรับแขนหุ่นยนต์ M-410, R-2000iA และ M-900iA นอกจากนี้ยังใช้กับระบบ CNC FANUC ซีรีส์ 15i และ 150i ซึ่งมีสถาปัตยกรรมแหล่งจ่ายไฟที่เกี่ยวข้องร่วมกัน ตรวจสอบจากป้ายประเภทของคอนโทรลเลอร์ที่ติดตั้งก่อนสั่งซื้อ

คำถามที่ 2: อาการอะไรบ่งชี้ถึงความล้มเหลวของ PSU A16B-2203-0370 ในคอนโทรลเลอร์ R-J3iB

โดยทั่วไปแล้ว ข้อผิดพลาดของ PSU ทำให้เกิด: คอนโทรลเลอร์เปิดเครื่องไม่ได้ (จอแสดงผลมืด ไม่มีการตอบสนอง) คอนโทรลเลอร์เปิดเครื่องแต่เกิดข้อผิดพลาดทันทีด้วยการแจ้งเตือนแหล่งจ่ายไฟ พฤติกรรมผิดปกติบนบอร์ดคอนโทรลเลอร์หลายตัวพร้อมกัน หรือแรงดันเอาต์พุต DC ไม่ถูกต้องซึ่งสามารถวัดได้ที่บัสแบ็คเพลน ความผิดปกติของ PSU ส่งผลต่อบอร์ดทั้งหมดในคอนโทรลเลอร์พร้อมกัน โดยแยกความแตกต่างจากความล้มเหลวของบอร์ดเดี่ยว

คำถามที่ 3: A16B-2203-0370 มีความสามารถ PMC-L เหมือนกันตามที่อ้างอิงในข้อมูลจำเพาะหรือไม่

คำอธิบาย A16B-2203-0370 PSU อ้างอิงถึงซอฟต์แวร์ระบบ PMC-L และ RAM ดิจิทัล (สูงสุด 128kB) — คุณลักษณะที่ปรากฏในรายการข้อมูลจำเพาะทั้งหมดของผลิตภัณฑ์ สิ่งเหล่านี้อาจสะท้อนถึงหน่วยความจำในตัวหรือวงจรรองรับ PMC ภายในฟังก์ชันรวมของ PSU PCB ยืนยันการกำหนดค่า PMC ที่แน่นอนที่ได้รับการสนับสนุนจากเอกสารฮาร์ดแวร์ FANUC R-J3iB หรือ Series 15i ที่เกี่ยวข้อง

คำถามที่ 4: จำเป็นต้องมีการสำรองข้อมูลอะไรบ้างก่อนที่จะเปลี่ยน A16B-2203-0370

PSU จะไม่จัดเก็บโปรแกรมหุ่นยนต์หรือพารามิเตอร์ของระบบ ซึ่งสิ่งเหล่านี้จะอยู่ในบอร์ด CPU และโมดูลหน่วยความจำ อย่างไรก็ตาม ความล้มเหลวของ PSU ที่ทำให้สูญเสียพลังงานกะทันหันโดยไม่มีการปิดเครื่องอย่างเหมาะสม อาจส่งผลต่อความสมบูรณ์ของหน่วยความจำที่ไม่ลบเลือน รักษาการสำรองข้อมูลโปรแกรมของหุ่นยนต์และพารามิเตอร์ระบบในปัจจุบันไว้เสมอก่อนการบำรุงรักษาตัวควบคุมใดๆ รวมถึงการเปลี่ยน PSU

คำถามที่ 5: มีข้อควรระวังด้านความปลอดภัยอะไรบ้างเมื่อเปลี่ยน A16B-2203-0370

ปิดคอนโทรลเลอร์ R-J3iB และแยกแหล่งจ่ายไฟหลักออกให้หมดก่อนที่จะเข้าถึงส่วนประกอบภายใน ตรวจสอบว่าแรงดันไฟฟ้าบัสภายในของแบ็คเพลนอยู่ที่ศูนย์ก่อนสัมผัส PSU - ตัวเก็บประจุของแบ็คเพลนอาจคงประจุไว้หลังจากการถอดแหล่งจ่ายไฟหลัก ตู้ควบคุมยังอาจมีส่วนไฟฟ้าแรงสูงแยกจาก PSU — ปฏิบัติตามขั้นตอนในคู่มือการบำรุงรักษาคอนโทรลเลอร์ของ FANUC R-J3iB เพื่อการเข้าถึงภายในอย่างปลอดภัย
