| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

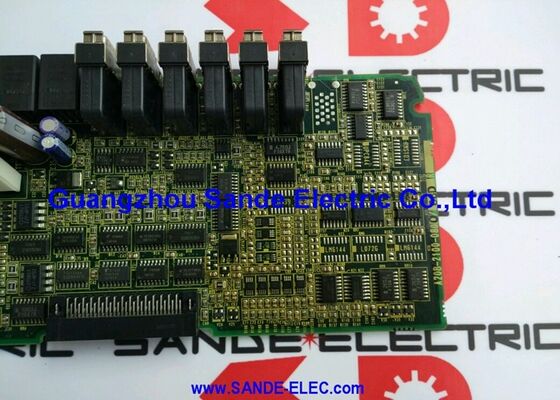

| หมายเลขรุ่น | A16B-2202-0860 |
FANUC รุ่น 18 อยู่ในระดับกลางของสาย CNC ของ FANUC ในช่วงปีการผลิตรุ่น "B" เป็นรุ่นฮาร์ดแวร์ที่สองของซีรีส์ 18ด้วยอิเล็กทรอนิกส์ที่ปรับปรุง และการทํางานที่ดีขึ้น เมื่อเทียบกับ 18-A
ตัวแปรการใช้งานเครื่องมือสองตัว:
F18-M (ศูนย์แปรรูป):ปรับปรุงสําหรับเครื่องมือบด หน่วยการแปรรูปที่มีแกน XYZ บวกแกนหมุน optionalและความเร็วสูงมองไปข้างหน้าที่จําเป็นสําหรับการใช้งานศูนย์หมุน.
F18-T (ศูนย์หัน)ปรับปรุงสําหรับการหมุนเครื่องมือเครื่องจักร หน่วยหมุน CNC และศูนย์หมุนที่มีแกน X และ Z บวกแกน C และ Y ทางเลือก,วงจร threading และวงจรกระป๋องที่เกี่ยวข้องกับการหมุน
A16B-2202-0860 ให้บริการทั้ง F18-M และ F18-T ดังที่ยืนยันจากคําอธิบาย "F18M/T B MAIN CPU 4 AXIS".
| ปริมาตร | มูลค่า |
|---|---|
| รองรับได้ | ซีรี่ย์ 18-B (F18-M, F18-T) |
| ประเภทกระดาน | บอร์ด CPU หลัก |
| จํานวนแกน | 4 แกน |
| ซีรี่ย์ | A16B-2202 |
บอร์ด CPU หลักในสถาปัตยกรรมซีรีส์ 18-B เป็นฮับกลางสําหรับฟังก์ชัน CNC ทั้งหมด:
การแทรกโปรแกรม:CPU หลักคํานวณคําสั่งตําแหน่งสําหรับแกนทั้งหมดในแต่ละวงจรการแทรกแซง แต่ละแกนเซอร์โวได้รับคําสั่งจากบอร์ดนี้.
การดําเนินการ PMC:โปรแกรมบันได PMC (Programmable Machine Controller) ของซีรีส์ 18-B วิ่งบนบอร์ด CPU หลัก สแกน I/O ของเครื่อง และดําเนินกลยุทธ์ลําดับเครื่อง
ระบบบัส:บอร์ดตัวเลือก, โมดูลความจํา, การ์ดอินเตอร์เฟสเซอร์โว, และบอร์ดสื่อสารทั้งหมดเชื่อมต่อผ่านโครงสร้างบัสของบอร์ด CPU หลัก. CPU หลักนําการสื่อสารระหว่างบอร์ดทั้งหมด.
เครื่องแสดงภาพ CNC:การออกจอและการเข้าพานีผู้ประกอบการของซีรีส์ 18-B ถูกจัดการจากบอร์ด CPU หลัก ต่อยปุ่มจากคีย์บอร์ด MDI ถึง CNC และเนื้อหาจอถูกผลิตให้กับจอ CNC
ความผิดปกติของ CPU ศูนย์แปรรูป 4 แกน ซีรี 18-M:ศูนย์แปรรูป FANUC F18-M ที่มีโต๊ะหมุนพัฒนาความล้มเหลว CNC อย่างสมบูรณ์แบบ A16B-2202-0860 ถูกระบุว่าเป็นความล้มเหลวการเปลี่ยนซ่อมแซมทั้งหมดสี่แกนการแปรรูปและโปรแกรมลําดับ PMC.
ซีรี่ย์ 18-T แผ่นเปลี่ยนหมุนหลักหลายแกน:ศูนย์หมุน CNC ที่มีความสามารถในแกน C ต้องการการเปลี่ยนบอร์ด CPU หลัก. ความสามารถ 4 แกนของ A16B-2202-0860 ครอบคลุมแกน Z, X, C และ Y ของการตั้งค่าศูนย์หมุน
Q1: ความแตกต่างระหว่างบอร์ด CPU หลักซีรีส์ 18-B และบอร์ดหลักซีรีส์ 18i-A คืออะไร?
บอร์ดซีรีส์ 18-B (A16B-2202-0860) เป็นบอร์ดรุ่นก่อน i ครับ เป็นของอาร์คิทคอเรตช์ฮาร์ดแวร์เก่ากว่าก่อนที่ FANUC จะนํารุ่น "i" (ซีรีส์ 18i) มาใช้ซีรีส์ 18i-A ใช้ซีรีส์บอร์ดหลักที่แตกต่างกันโดยสิ้นเชิง (A20B-8100-0135 แพลตฟอร์ม, ฯลฯ) โดยมีการปรับปรุงสถาปัตยกรรมของโปรเซสเซอร์ บอร์ดซีรีส์ 18-B ไม่เข้ากันได้กับฮาร์ดแวร์ซีรีส์ 18i
Q2: A16B-2202-0860 รองรับการแทรกซ้อน 4 แกนพร้อมกันหรือเพียง 4 แกนการระดม?
ซีรี่ย์ 18-B รองรับการแทรกซ้อนพร้อมกันหลายแกน การแทรกซ้อนแบบเส้นตรงและวงกลมพร้อมกัน 4แกนจะทํางานขึ้นอยู่กับตัวเลือกโปรแกรมที่ติดตั้งของ CNCA16B-2202-0860 ให้ความสามารถของฮาร์ดแวร์ 4 แกน; ความสามารถในการแทรกซ้อนเฉพาะถูกเปิดผ่านโปรแกรมตัวเลือก FANUC
Q3: การเปลี่ยน A16B-2202-0860 ต้องการการใช้งานใหม่ CNC ครบถ้วนหรือไม่?
ปริมาตร CNC (การเพิ่มแกน, ขีดจํากัดโปรแกรม, การตั้งค่าเร่ง) ถูกเก็บไว้ในโมดูลความจํา SRAM ไม่อยู่ในบอร์ด CPU หลักการเปลี่ยน A16B-2202-0860 ด้วยโมดูล SRAM ที่ยังคงอยู่ จะย้ายข้อมูลเฉพาะเครื่องจักรทั้งหมดไปยังบอร์ดใหม่โดยอัตโนมัติเมื่อเริ่มต้นตรวจสอบว่าแกนทั้ง 4 แกนตอบสนองถูกต้อง และทดสอบลําดับ PMC ก่อนที่จะกลับไปผลิตเต็ม
Q4: โมดูลความทรงจําใด ๆ ร่วมกับ A16B-2202-0860 ในเครื่องควบคุมชุด 18-B?
เครื่องควบคุมซีรีส์ 18-B ใช้โมดูล FROM (สําหรับโปรแกรมระบบ) และโมดูล SRAM (สําหรับปารามิเตอร์และโปรแกรม)
