| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8100-0462 |
เลขส่วน:A20B-8100-0462
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)

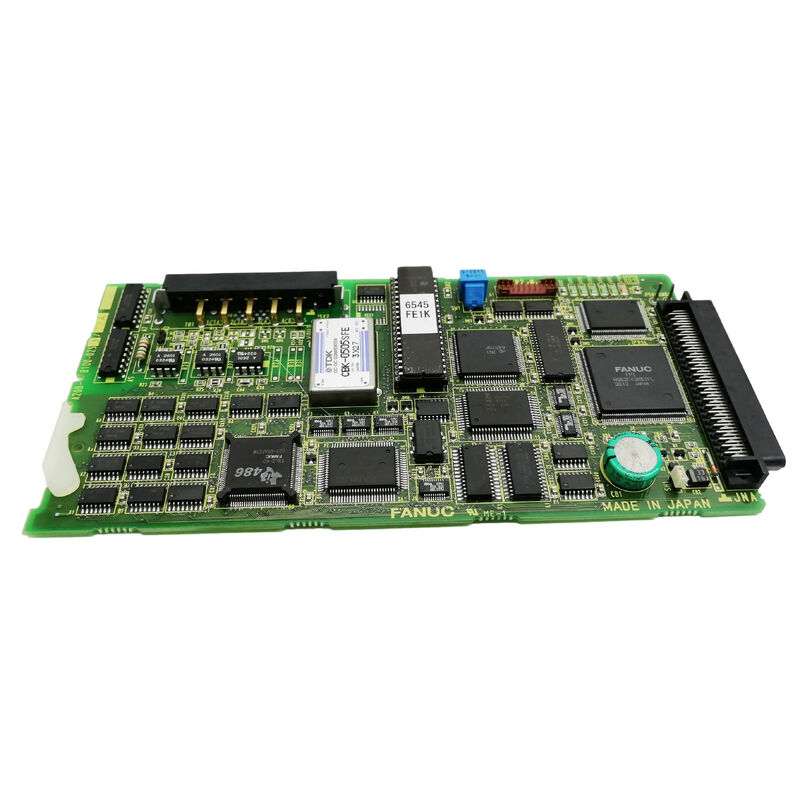

ประเภทสินค้า:พีซีบีหลักของซีพียู (LCD-Mounted Main Board)
ระบบที่เข้ากันได้:FANUC ซีรี 210i-A CNC
สถานะ:กําจัดโดยผู้ผลิต
A20B-8100-0462 เป็นพีซีบีซีซีพีซีหลักที่ติดตั้ง LCD สําหรับระบบ CNC FANUC ซีรีส์ 210i-A ในซีรีส์ A20B-8100 บอร์ด CPUหลักเป็นแกนคํานวณของตัวควบคุม
มันมีเซ็นทรัลพรอเซเซอร์ จัดการสื่อสารระหว่างระบบย่อยทั้งหมด and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.
210i-A ของ FANUC เป็นส่วนหนึ่งของสายงาน CNC ระดับความสามารถสูงของ i-series.
สถาปัตยกรรม CNC เปิดบนแพลตฟอร์มเหล่านี้รวมการประมวลผล PC มาตรฐานกับความสามารถในการควบคุมการเคลื่อนไหวของ FANUC ทําให้สามารถใช้งานและฟังก์ชันการจัดการข้อมูลที่ขยายไปพร้อมกับการควบคุมแกนและสปินด์ที่แม่นยํา.
A20B-8100-0462 ถูกหยุดผลิต โดย FANUC
เครื่องจักรที่ใช้เครื่องควบคุมซีรีส์ 210i-A ที่ต้องการบอร์ดนี้ ต้องหาจากสินค้าที่เหลือหรือซ่อมใหม่
เครื่องจักรเหล่านี้ยังคงทํางานในสภาพแวดล้อมการผลิตทั่วโลก ความต้องการสําหรับบอร์ดนี้ถูกขับเคลื่อนโดยอุปกรณ์การทํางาน ไม่ใช่ความสนใจทางประวัติศาสตร์
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-8100-0462 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | CPU หลัก PCB / บอร์ดหลักติด LCD |
| ซีรี่ย์บอร์ด | A20B-8100 |
| ระบบที่เข้ากันได้ | FANUC รุ่น 210i-A |
| การออกแบบ | เครื่องติดตั้ง LCD (อินเตอร์เฟซจอรวม) |
| การกําหนด | CPU หลัก F210 I-A / บอร์ดหลัก 210i-A การควบคุม |
| สถานะการผลิต | กําจัดโดยผู้ผลิต |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
A20B-8100-0462 ไม่ใช่บอร์ดที่ติดตั้งบนเรคในความหมายของ CNC แบบดั้งเดิม มันติดตั้งอยู่ในหน่วย LCD / MDI
นี่ทําให้ CPU หลักของ CNC อยู่ตรงหลังจอแสดงภาพ
แฮร์ดแวร์การประมวลผลและอินเตอร์เฟซผู้ใช้งานเป็นหน่วยที่บูรณาการเดียว การเดินสายเคเบิลระหว่างพานีผู้ใช้งานและ rack CNC ที่แยกแยกได้ลดลงอย่างมาก
สถาปัตยกรรมนี้เป็นทิศทางการออกแบบที่ FANUC ดําเนินการตลอดรุ่น i-seriesการบูรณาการ CPU หลักกับการประกอบ LCD ทําให้ตัวควบคุมคอมแพคต์มากขึ้นและยืดหยุ่นการติดตั้งในตู้เครื่องมือ.
มันยังหมายความว่า การเปลี่ยนบอร์ดหลักของ CPU ต้องการการทํางานภายในหน่วย LCD แทนที่จะอยู่ในตู้อิเล็กทรอนิกส์ที่แยกออกไป
เมื่อ A20B-8100-0462 พลาด หน่วย LCD/MDI หยุดทํางานเป็นหน่วยที่สมบูรณ์แบบ
จอแสดงภาพอาจดํา, CNC อาจไม่เริ่มต้น, หรือฟังก์ชันเฉพาะ ๆ อาจไม่สามารถใช้ได้ขึ้นอยู่กับลักษณะของความผิดพลาด. ในทุกกรณี, เส้นทางในการซ่อมบํารุงเกี่ยวข้องกับบอร์ดนี้.
210i-A เป็นแพลตฟอร์ม CNC ที่มีความสามารถ ที่สร้างขึ้นเพื่อการตั้งค่าแกนสูงและการเลือกสูง
คุณสมบัติ CNC เปิดในรุ่นนี้ทําให้โปรแกรมบน Windows สามารถทํางานพร้อมกับเนอร์เนลควบคุมการเคลื่อนไหวของ FANUCและการใช้งานที่กําหนดเองสําหรับเครื่องจักรแบ่งปันฮาร์ดแวร์เดียวกันกับแกน CNC.
บอร์ด CPU หลักมีภาระการประมวลผลสองแวดล้อมนี้
มันต้องจัดการกับงาน CNC ในเวลาจริง วงจรตําแหน่ง servo, การแทรกแซง, การดําเนินการ PMC โดยไม่ยอมแพ้, ในขณะเดียวกันสนับสนุนฟังก์ชันด้าน PC.
A20B-8100-0462 ถูกออกแบบมาเพื่อสิ่งแวดล้อมนี้
การเปลี่ยนบอร์ดนี้ต้องซ่อมแซมระบบซอฟต์แวร์ CNC
FROM เนื้อหาของโมดูล, ปริมาตร CNC, และการปรับปรุงโปรแกรมด้าน PC ทั้งหมดต้องการความสนใจหลังจากการติดตั้งโมดูล FROM ที่เชื่อมต่อกับบอร์ดหลักเป็นส่วนประกอบที่แยกกัน.
เนื่องจากแผ่นนี้ถูกเลิกผลิตแล้ว จําหน่ายที่มีอยู่ก็มีขั้นต่ํา และลดลงตามเวลาคุ้มค่าที่จะให้ความสําคัญมากกว่าหน่วยที่ไม่ทราบสภาพที่นําเสนอโดยไม่มีข้อมูลการใช้งาน.
ซีรี่ย์ A20B-8100 ใช้ได้หลายรุ่นของ FANUC CNC ด้วยหมายเลขย้อนที่ที่แตกต่างกันสําหรับรุ่นต่างๆ
อย่าเปลี่ยนแผ่นจากรุ่นที่แตกต่างกัน แม้แต่แบบที่ดูเหมือนเหมือนกัน โดยไม่ยืนยันความเข้ากันได้
210i-A มีความต้องการด้านฮาร์ดแวร์ที่เฉพาะเจาะจงที่ไม่จําเป็นต้องถูกตอบสนองโดยบอร์ดจากครอบครัว 160i-A หรือ 180i-A แม้ว่าครอบครัวจะมีความสัมพันธ์ใกล้ชิด
Q1: CNC 210i-A จะไม่เริ่มต้นจอ LCD มืดหมด A20B-8100-0462 อาจเป็นความผิดพลาดหรือไม่
LCD มืดครึ้มโดยสิ้นเชิงเมื่อเปิดไฟสามารถชี้ให้เห็นถึงการล้มเหลวของบอร์ด CPU หลัก, การล้มเหลวของไฟหลัง LCD หรืออินเวอร์เตอร์, หรือการล้มเหลวของไฟฟ้าที่อยู่เหนือบอร์ด
ตรวจสอบไฟฟ้า LED แผนที่ทํางานก่อน
หากพลังงานกําลังมาถึงแผ่น แต่จอ LCD ยังคงมืดและ CNC ไม่เริ่มต้น บอร์ด CPU หลักกลายเป็นผู้ต้องสงสัยหลัก
บอร์ดที่มีรอยเผาไหม้ที่เห็นได้ หรือมีส่วนที่เสียหาย ยืนยันการวินิจฉัย
Q2: หลังจากเปลี่ยน A20B-8100-0462 แล้วลําดับการเริ่มต้นที่ถูกต้องคืออะไร?
เริ่มเครื่องควบคุมในจอ BOOT (ยึดคีย์ที่เหมาะสมระหว่างการเปิดเครื่อง)เติมหรือยืนยันซอฟต์แวร์ระบบออกจากบูท แล้วรีสโครต ปารามิเตอร์และโปรแกรม CNC
หากฟังก์ชัน Open CNC PC ได้มีการตั้งค่าแล้ว ตรวจสอบการตั้งค่าเหล่านั้นแยกแยก ให้ใช้แกนในโหมด JOG เพื่อยืนยันการตอบสนองของเซอร์โว ก่อนที่จะนําเครื่องกลับไปทํางานอัตโนมัติ
Q3: โมดูล FROM ดูเหมือนจะไม่เสียหาย เนื้อหาของ FROM จะรอดจากการเปลี่ยนบอร์ด CPU หลักหรือไม่?
ใช่ โมดูล FROM เป็นองค์ประกอบฟิสิกอลที่แยกกัน ที่เชื่อมต่อกับบอร์ดหลัก มันเก็บเนื้อหาของมันได้ โดยไม่เกี่ยวข้องกับสภาพของบอร์ดหลัก
ถ้าโมดูล FROM ไม่เสียหาย และเนื้อหาของมันไม่เสียหาย โปรแกรมที่มันเก็บไว้จะติดตั้งตามปกติหลังจากที่บอร์ดถูกเปลี่ยน
ตรวจสอบ FROM โมดูลที่นั่งอย่างรอบคอบหลังจากติดตั้งบอร์ดหลักใหม่
Q4: A20B-8100-0462 เป็นแผ่นเดียวกันกับที่ใช้ในระบบ FANUC 160i-A หรือ 180i-A ไหม?
ไม่. 210i-A ใช้บอร์ด CPU หลักเฉพาะ. รุ่น i-series ที่เกี่ยวข้องแบ่งปันครอบครัวบอร์ด A20B-8100 แต่ใช้หมายเลขย้อนที่ที่แตกต่างกัน
160i-A, 180i-A, และ 210i-A มีความต้องการฮาร์ดแวร์ที่แตกต่างกัน แม้ว่าจะมีความคล้ายคลึงทางสถาปัตยกรรมของพวกมัน
Q5: A20B-8100-0462 สามารถซ่อมแซมแทนที่จะเปลี่ยนได้หรือไม่?
การซ่อมแซมระดับส่วนประกอบเป็นไปได้ในหลายกรณี ความผิดพลาดทั่วไปประกอบด้วย เครื่องประกอบไฟฟ้าที่ล้มเหลว (มักจะพบในบอร์ดที่ใช้งานมาหลายปี), วงจรแบตเตอรี่ที่เสียหาย,และความจําของฟอร์มแวร์ที่เสียหาย
บอร์ดที่มีความเสียหายทางกายภาพจากการกระแทกไฟฟ้าหรือเหตุการณ์ arc อาจไม่เป็นผู้สมัครการซ่อมแซมที่เหมาะสม
ศูนย์ซ่อมแซมที่มีคุณสมบัติที่มีประสบการณ์ใน FANUC i-series สามารถประเมินความสามารถในการซ่อมแซมหลังจากการตรวจสอบ
