| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3900-0073 |
ใน FANUC i-series CNC ชุดควบคุมประกอบด้วยสแต็กโมดูลหน่วยความจำบน PCB หลักหลัก แต่ละโมดูลมีประเภทและบทบาทเฉพาะ:
จาก (หน่วยความจำแฟลชแบบอ่านอย่างเดียว):จัดเก็บซอฟต์แวร์ระบบของ CNC — โปรแกรมปฏิบัติการที่สมบูรณ์ที่ทำให้ฟังก์ชัน CNC ซึ่งรวมถึงล่าม G-code, ซอฟต์แวร์แก้ไข, อัลกอริธึมควบคุมเซอร์โว, ตัวดำเนินการ PMC (แลดเดอร์), ไดรเวอร์จอแสดงผล และซอฟต์แวร์ตัวเลือกทั้งหมด ต่างจาก RAM ทั่วไปตรงที่ Flash ROM จะคงเนื้อหาไว้หลังจากปิดเครื่องโดยไม่มีแบตเตอรี่ สามารถลบและตั้งโปรแกรมใหม่ได้ แต่ในระหว่างการทำงานของ CNC ปกติ จะเป็นแบบอ่านอย่างเดียว
สแรม:จัดเก็บข้อมูลเฉพาะเครื่องจักร — พารามิเตอร์ ออฟเซ็ตเครื่องมือ พิกัดงาน โปรแกรมชิ้นงาน ข้อมูล PMC แบตเตอรี่สำรองเพื่อเก็บรักษาเนื้อหาผ่านวงจรพลังงาน
แรม:หน่วยความจำในการทำงานสำหรับ CPU — เติมเมื่อเริ่มต้นระบบจากโมดูล FROM และถูกล้างเมื่อปิดเครื่อง

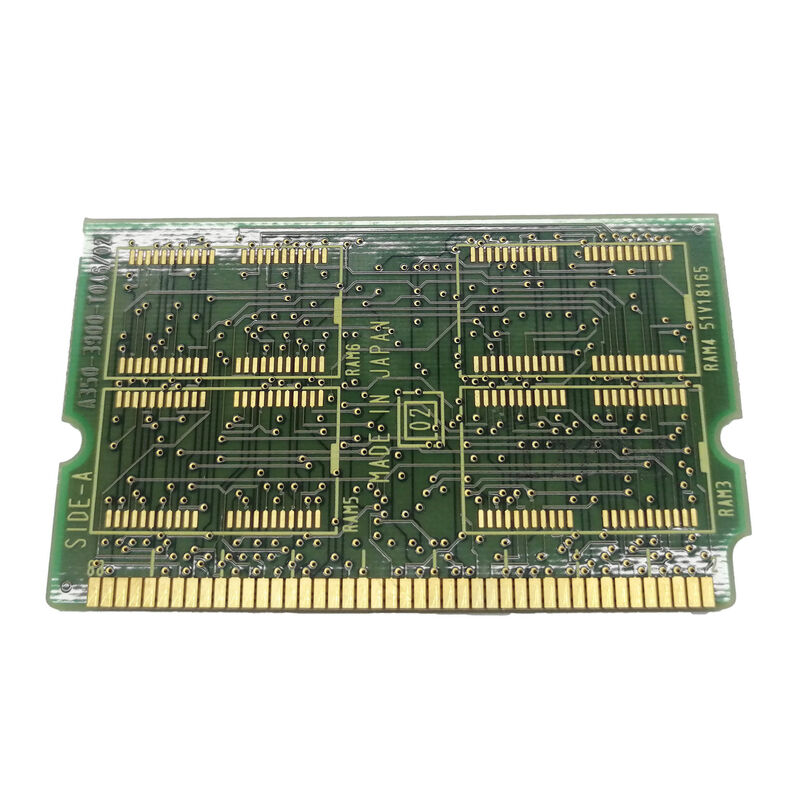

A20B-3900-0073 คือโมดูล FROM ซึ่งเป็นที่เก็บข้อมูลแฟลชขนาด 6MB ที่เก็บซอฟต์แวร์ CNC ทั้งหมดที่ระบบจำเป็นต้องใช้
| พารามิเตอร์ | ค่า |
|---|---|
| พิมพ์ | แฟลชรอม (จาก) |
| ความจุ | 6MB |
| รูปแบบ | DIMM (ขั้วต่อการ์ดขอบ) |
| เข้ากันได้ | 16i, 18i, 21i, พาวเวอร์เมท และ D/H |
| ยังใช้ | FANUC Robotics (alt. ถึง A20B-3900-0013) |
| การทำงาน | การจัดเก็บซอฟต์แวร์ระบบ CNC |
ซีรีส์ A20B-3900 ครอบคลุมโมดูลจากความจุที่แตกต่างกันสำหรับแพลตฟอร์ม CNC ซีรีส์ i:
ความจุ 6MB รองรับอิมเมจซอฟต์แวร์ CNC ขนาดใหญ่ — ซอฟต์แวร์เสริมเต็มรูปแบบสำหรับระบบที่มีความสามารถขั้นสูง (แพ็คเกจหลายตัวเลือก ฟังก์ชัน PMC เพิ่มเติม ตัวเลือกกราฟิก) เครื่องที่มีฟังก์ชันมาตรฐานเท่านั้นอาจทำงานบนโมดูลขนาด 2MB หรือ 4MB เครื่องที่มีตัวเลือกซอฟต์แวร์มากมายต้องใช้พื้นที่ 6MB เพื่อเก็บอิมเมจซอฟต์แวร์ที่สมบูรณ์
ซอฟต์แวร์ CNC รีโหลดหลังจากข้อมูลสูญหาย:CNC 16i พัฒนามาจากความเสียหาย ไม่ว่าจะมาจากขั้นตอนการอัปเดตที่ล้มเหลวหรือเซลล์แฟลชเสื่อมลงหลังจากผ่านไปหลายปี A20B-3900-0073 ถูกแทนที่ด้วยโมดูลใหม่และโหลดเวอร์ชันซอฟต์แวร์ CNC ที่ถูกต้องจากสื่อการติดตั้งดั้งเดิม CNC กลับมาดำเนินการต่อด้วยซอฟต์แวร์ที่ได้รับการกู้คืน
การอัพเกรดความจุ:ระบบ CNC 21i ที่ใช้งานโมดูล FROM ขนาด 2MB ต้องใช้ตัวเลือกซอฟต์แวร์ที่เกินความจุของโมดูล 2MB การเปลี่ยน A20B-3900-0073 6MB มีพื้นที่จัดเก็บข้อมูลที่จำเป็นสำหรับอิมเมจซอฟต์แวร์ขยาย
คำถามที่ 1: A20B-3900-0073 ติดตั้งซอฟต์แวร์ CNC ไว้ล่วงหน้าหรือไม่ หรือต้องโหลดซอฟต์แวร์หลังจากประกอบแล้ว
ต้องโหลดซอฟต์แวร์ CNC จากสื่อการติดตั้งดั้งเดิมหรือไฟล์สำรองข้อมูล FANUC หลังจากติดตั้ง หากไม่มีไฟล์เวอร์ชันซอฟต์แวร์ที่ถูกต้อง โปรดติดต่อผู้สร้างเครื่องมือกลหรือ FANUC เพื่อขอซอฟต์แวร์ที่เกี่ยวข้อง
คำถามที่ 2: ควรโหลดซอฟต์แวร์ CNC เวอร์ชันใดลงใน A20B-3900-0073 ทดแทน
เวอร์ชันซอฟต์แวร์ที่ถูกต้องขึ้นอยู่กับระบบ CNC เฉพาะและการกำหนดค่า เวอร์ชันซอฟต์แวร์ที่ติดตั้งจะปรากฏบนหน้าจอระบบของ CNC ก่อนที่จะเปลี่ยน FROM โปรดทราบเวอร์ชันนี้ก่อนที่จะนำออก บริการของ FANUC หรือผู้สร้างเครื่องมือกลสามารถจัดหาไฟล์ซอฟต์แวร์ที่ถูกต้องสำหรับประเภทระบบเฉพาะได้
คำถามที่ 3: A20B-3900-0073 ขนาด 6MB สามารถแทนที่ A20B-3900-0074 ขนาด 4MB ในระบบที่ปกติใช้ขนาด 4MB ได้หรือไม่
โดยทั่วไปแล้วใช่ — โมดูล FROM ที่มีความจุสูงกว่าสามารถแทนที่โมดูลที่มีความจุต่ำกว่าในซ็อกเก็ตเดียวกันได้ หากอินเทอร์เฟซของโมดูลเข้ากันได้ CNC ใช้ FROM มากเท่าที่อิมเมจของซอฟต์แวร์ใช้เท่านั้น อย่างไรก็ตาม โปรดยืนยันความเข้ากันได้จากเอกสารการบำรุงรักษา FANUC สำหรับประเภท CNC ที่เฉพาะเจาะจง ก่อนที่จะเปลี่ยนกำลังการผลิต
คำถามที่ 4: อะไรเป็นสาเหตุให้เกิดความล้มเหลวของโมดูล FROM ในระบบ CNC ของ FANUC
เซลล์ Flash ROM มีความทนทานในการเขียนที่จำกัด — แต่ละเซลล์สามารถเขียนได้ในจำนวนที่จำกัด สำหรับโมดูล FROM ที่เก็บซอฟต์แวร์ CNC แบบคงที่ (ไม่ค่อยได้รับการอัปเดต) จำนวนการเขียนต่ำและมีอายุการใช้งานยาวนานโดยทั่วไป ไฟกระชากหรือขั้นตอนการอัปเดตที่ไม่ถูกต้องอาจทำให้ข้อมูลเสียหายได้โดยไม่ถึงขีดจำกัดความทนทานในการเขียนของเซลล์ ความเสียหายทางกายภาพ (การกัดกร่อนของขั้วต่อ ความเค้นเชิงกลจากการเสียบซ้ำ) อาจทำให้เกิดความเสียหายได้เช่นกัน
คำถามที่ 5: A20B-3900-0073 เป็นรุ่นเฉพาะสำหรับ i-gener CNC หรือใช้งานได้กับฮาร์ดแวร์ Series 0 หรือ Series 16 รุ่นเก่าหรือไม่
A20B-3900-0073 ได้รับการยืนยันสำหรับ i-gen CNC (16i, 18i, 21i, Power Mate i) FANUC รุ่นก่อนหน้า (Series 0-C, Series 16/18 Model B ฯลฯ) ใช้รูปแบบโมดูลหน่วยความจำที่แตกต่างกัน — โมดูล A20B-2902-0xxx ซีรีส์ FROM และโมดูลประเภทเก่าอื่นๆ รูปแบบ DIMM A20B-3900-0073 มีเฉพาะสำหรับแพลตฟอร์ม i-รุ่น
