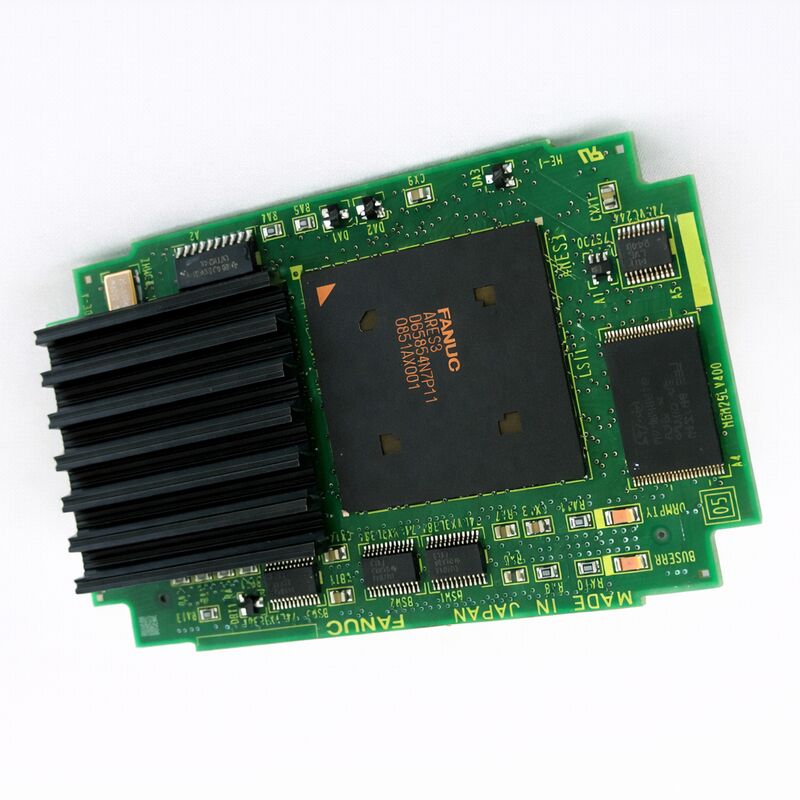

FANUC A20B-3300-0293 | โมดูล CPU 486 พร้อม DRAM 16MB — ซีรีส์ A20B-3300, การ์ดประมวลผล CNC ซีรีส์ i สำหรับคอนโทรลเลอร์ 15i/16i/18i/21i, ผลิตในญี่ปุ่น

ภาพรวม

FANUC A20B-3300-0293 เป็นโมดูลประมวลผล 486 — การ์ดเสียบปลั๊ก "สมอง" สำหรับคอนโทรลเลอร์ CNC ซีรีส์ i ของ FANUC โมดูลขนาดกะทัดรัดนี้ซึ่งอยู่ภายในแชสซีคอนโทรลเลอร์ CNC บนเมนบอร์ด CPU จะเป็นตัวกำหนดความเร็วที่ CNC สามารถประมวลผลบล็อกโปรแกรมได้ ความเร็วในการคำนวณการประมาณค่าจะเสร็จสมบูรณ์ และระบบจะจัดการการประสานงานแบบหลายแกนพร้อมกันได้อย่างราบรื่นเพียงใด

สถาปัตยกรรมโปรเซสเซอร์ 486DX แม้ว่าจะถือเป็นประวัติศาสตร์ตามมาตรฐานคอมพิวเตอร์สำหรับผู้บริโภค แต่ก็เป็นแพลตฟอร์มที่มีความสามารถและได้รับการพิสูจน์แล้วสำหรับการใช้งานควบคุมแบบเรียลไทม์ในอุตสาหกรรมในช่วงยุค CNC ซีรีส์ i — และเครื่องจักรที่ใช้คอนโทรลเลอร์เหล่านี้ยังคงผลิตชิ้นส่วนที่มีความแม่นยำทุกวันทั่วโลก

ตระกูลโมดูล A20B-3300 ครอบคลุมโมดูลโปรเซสเซอร์และหน่วยความจำซีรีส์ i ของ FANUC โดยหมายเลขชิ้นส่วนที่แตกต่างกันจะให้รุ่นโปรเซสเซอร์และความจุหน่วยความจำที่แตกต่างกันเพื่อรองรับการกำหนดค่า CNC ที่หลากหลาย

A20B-3300-0293 เป็นหนึ่งในรุ่น 486-พร้อม-DRAM-16MB ในตระกูลนี้ — การกำหนดค่าที่ถูกนำไปใช้อย่างแพร่หลายในคอนโทรลเลอร์ CNC ซีรีส์ 15i, 16i, 18i และ 21i ทั้งในรุ่นฮาร์ดแวร์ A (ซีรีส์ i รุ่นแรก) และ B (รุ่น B)

เครื่องจักรที่ติดตั้งคอนโทรลเลอร์ CNC ซีรีส์ i ถูกสร้างขึ้นในช่วงปลายทศวรรษ 1990 และตลอดทศวรรษ 2000 โดยผู้ผลิตเครื่องมือเครื่องจักรรายใหญ่เกือบทั้งหมด — Mori Seiki, Mazak, Okuma, Makino, Doosan และอีกหลายร้อยราย

ฐานการติดตั้งทั้งหมดมีจำนวนมหาศาล และเครื่องจักรเหล่านี้จำนวนมากยังคงอยู่ในสายการผลิต ทำให้เกิดความต้องการโมดูล CPU ซีรีส์ A20B-3300 อย่างต่อเนื่องเมื่ออิเล็กทรอนิกส์มีอายุมากขึ้น

ข้อมูลจำเพาะหลัก

CPU 486 ในสถาปัตยกรรม CNC ซีรีส์ i — ทำไมจึงยังคงมีความสำคัญ

สถาปัตยกรรมโปรเซสเซอร์ Intel 486DX ใน A20B-3300-0293 อาจดูเหมือนล้าสมัยในปี 2025 แต่ก็ยังคงเป็นโปรเซสเซอร์ที่ถูกต้องและไม่สามารถทดแทนได้สำหรับการใช้งาน

ซอฟต์แวร์ CNC ซีรีส์ i ของ FANUC ได้รับการพัฒนาขึ้นโดยเฉพาะสำหรับสถาปัตยกรรมโปรเซสเซอร์นี้ — ซอฟต์แวร์ระบบ, อัลกอริทึมการประมาณค่า, โปรโตคอลการสื่อสารเซอร์โว (รวมถึง FSSB) และเอนจิ้นการทำงานของ PMC ทั้งหมดทำงานบนฮาร์ดแวร์นี้และไม่ได้ออกแบบมาสำหรับหรือพอร์ตไปยังสถาปัตยกรรมโปรเซสเซอร์อื่นใด

ไม่มีเส้นทางการอัปเกรดไปยังโปรเซสเซอร์ที่ทันสมัยกว่า — A20B-3300-0293 (หรือรุ่นที่เข้ากันได้โดยตรง) คือสิ่งที่คอนโทรลเลอร์ต้องการ

สถาปัตยกรรมของ 486DX มีความสามารถที่สำคัญสำหรับการใช้งาน CNC ในยุคนั้น: หน่วยประมวลผลทศนิยม (FPU) ที่รวมอยู่ในชิป ช่วยให้การคำนวณการประมาณค่าตรีโกณมิติโดยไม่ต้องใช้คอปโรเซสเซอร์คณิตศาสตร์ภายนอก ประสิทธิภาพจำนวนเต็มเพียงพอที่จะดำเนินการสแกนลอจิกแลดเดอร์ของ PMC ในอัตราที่จำเป็นสำหรับการควบคุมเครื่องจักรที่ตอบสนอง และลักษณะบัสหน่วยความจำที่เข้ากันได้กับรูปแบบการเข้าถึงข้อมูลแบบเรียลไทม์ของการทำงาน CNC

DRAM 16MB บนโมดูลเป็นหน่วยความจำทำงานสำหรับการคำนวณ CNC ที่ใช้งานอยู่ทั้งหมด

การดำเนินการโปรแกรม, การเรียกคืนพารามิเตอร์, บัฟเฟอร์คำสั่งการเคลื่อนที่ และตารางข้อมูล PMC ล้วนใช้หน่วยความจำนี้

เมื่อ FANUC ขยายชุดคุณสมบัติของซีรีส์ i ผ่านเวอร์ชันซอฟต์แวร์ที่ตามมา ความต้องการหน่วยความจำก็เพิ่มขึ้น — การกำหนดค่า 16MB รองรับชุดคุณสมบัติทั้งหมดของซีรีส์ i ภายในยุคของมัน ในขณะที่การกำหนดค่าก่อนหน้านี้ที่มี DRAM น้อยกว่าจะจำกัดตัวเลือกที่สามารถเปิดใช้งานพร้อมกันได้

โมดูล CPU เทียบกับโมดูลหน่วยความจำ — ทำความเข้าใจตระกูล A20B-3300

แหล่งที่มาของความสับสนทั่วไปเมื่อบำรุงรักษาคอนโทรลเลอร์ CNC ซีรีส์ i คือความแตกต่างภายในตระกูล A20B-3300 ระหว่างโมดูล CPU (ซึ่งมีโปรเซสเซอร์) และโมดูลหน่วยความจำเท่านั้น (ซึ่งมีเฉพาะ DRAM หรือ SRAM) A20B-3300-0293 เป็นโมดูล CPU — มีทั้งโปรเซสเซอร์ 486DX และ DRAM 16MB อยู่บนการ์ดจริงเดียวกัน

สิ่งนี้ทำให้แตกต่างจากการ์ดเช่น A20B-3300-0310 (ซึ่งเป็นโมดูล DRAM เท่านั้นที่ติดตั้งควบคู่กับการ์ด CPU บนซับ CPU บอร์ด)

เมื่อวินิจฉัยความล้มเหลวในการเริ่มต้นระบบในคอนโทรลเลอร์ซีรีส์ i การทราบว่าคอนโทรลเลอร์ใช้โมดูล CPU (เช่น -0293) หรือการกำหนดค่าโมดูล CPU และหน่วยความจำแยกกัน จะกำหนดว่าจะต้องตรวจสอบบอร์ดใดก่อน

คอนโทรลเลอร์ที่ไม่สามารถบูตได้และแสดงสัญญาณเตือนเริ่มต้นระบบก่อนที่หน้าจอจะเริ่มต้นทำงาน น่าจะมีข้อผิดพลาดที่โมดูล CPU คอนโทรลเลอร์ที่บูตได้บางส่วน แต่แสดงสัญญาณเตือนที่เกี่ยวข้องกับหน่วยความจำ อาจมีข้อผิดพลาดที่โมดูลหน่วยความจำมากกว่าข้อผิดพลาดที่โมดูล CPU

ลำดับการเริ่มต้นระบบ — วิธีระบุความล้มเหลวของโมดูล CPU

คอนโทรลเลอร์ FANUC ซีรีส์ i จะผ่านลำดับการเริ่มต้นระบบที่กำหนดไว้เมื่อเปิดเครื่อง ไฟ LED วินิจฉัยบนเมน CPU บอร์ดจะแสดงลำดับของรหัสเมื่อระบบดำเนินการผ่านการทดสอบตัวเองและการเริ่มต้น การทำความเข้าใจลำดับนี้ช่วยแยกข้อผิดพลาดของโมดูล CPU:

เมื่อจ่ายไฟ รหัสแรกที่สร้างขึ้นจะถูกขับเคลื่อนโดย ROM บูตบนเมนบอร์ด — รหัสนี้ทำงานก่อนที่โปรเซสเซอร์ของโมดูล CPU จะทำงานเต็มที่ โดยตรวจสอบฮาร์ดแวร์พื้นฐาน

หากลำดับ LED หยุดที่รหัสเริ่มต้นซึ่งปกติจะดำเนินการต่อไปเมื่อโมดูล CPU เริ่มต้นการทำงาน โมดูล CPU จะน่าสงสัย

เมื่อโปรเซสเซอร์ 486 ของโมดูล CPU เริ่มดำเนินการ รหัสจะเลื่อนไปอย่างรวดเร็วผ่านการทดสอบตัวเองของระบบ

หากลำดับหยุดที่รหัสกลางของการดำเนินการนี้ รหัสเฉพาะจะระบุว่าส่วนย่อยใดล้มเหลว — คู่มือการบำรุงรักษา FANUC ซีรีส์ i จะบันทึกความหมายของแต่ละรหัส

หากบอร์ดแสดงผลเริ่มต้นทำงาน แต่แสดงเพียงหน้าจอมืดหรือสัญญาณเตือนระบบบนหน้าจอ โมดูล CPU ได้เริ่มทำงานแล้วและถึงจุดที่สามารถส่งข้อมูลการแสดงผลได้ — ซึ่งขัดแย้งกันโดยสิ้นเชิงว่าอาจมีแหล่งที่มาของข้อผิดพลาดอื่น หากโมดูล CPU เองเป็นที่สงสัย

คำถามที่พบบ่อย

คำถามที่ 1: คอนโทรลเลอร์ซีรีส์ i แสดง "ลำดับ LED หยุดที่ระยะเริ่มต้น" เมื่อเปิดเครื่องและไม่เคยแสดงผลการทำงานปกติ โมดูล CPU จะยืนยันว่าเป็นสาเหตุได้อย่างไร?

ตรวจสอบรหัส LED กับคู่มือการบำรุงรักษา FANUC ซีรีส์ i สำหรับรุ่น CNC ที่เฉพาะเจาะจง หากรหัสบ่งชี้ถึงความล้มเหลวในการเริ่มต้นโมดูล CPU โดยเฉพาะ A20B-3300-0293 จะน่าสงสัย

สำหรับการทดสอบจริง: หากโมดูล CPU ที่ดีจากเครื่องที่ทำงานเหมือนกันถูกติดตั้งชั่วคราวและลำดับดำเนินการตามปกติ โมดูลเดิมจะได้รับการยืนยันว่าเสีย ตรวจสอบขั้วต่อขอบของโมดูลและซ็อกเก็ตบนเมนบอร์ดว่ามีการปนเปื้อนหรือความเสียหายทางกายภาพหรือไม่ ก่อนที่จะสรุปว่าโมดูลเองล้มเหลว

คำถามที่ 2: A20B-3300-0293 เข้ากันได้กับฮาร์ดแวร์รุ่น Series 16i-A และ 16i-B หรือไม่?

ตระกูลโมดูล CPU A20B-3300 ครอบคลุมฮาร์ดแวร์ซีรีส์ i หลายรุ่น การที่ -0293 เข้ากันได้กับทั้ง 16i-A และ 16i-B ขึ้นอยู่กับเมนบอร์ดและเวอร์ชันซอฟต์แวร์ระบบที่เฉพาะเจาะจง ภายในตระกูลนี้ ตัวลงท้ายหมายเลขชิ้นส่วนที่แตกต่างกัน (เช่น -0290, -0291, -0293, -0295) อาจเกี่ยวข้องกับฮาร์ดแวร์รุ่นที่แตกต่างกันหรือมาตรฐานขั้วต่อเมนบอร์ด

ตรวจสอบความเข้ากันได้กับรายการฮาร์ดแวร์ของเครื่องจักรที่เฉพาะเจาะจงก่อนสั่งซื้อ

เอกสารทางไฟฟ้าของเครื่องจักรควรแสดงหมายเลขชิ้นส่วนโมดูล CPU ที่ติดตั้งจากโรงงาน

คำถามที่ 3: หลังจากเปลี่ยน A20B-3300-0293 แล้ว CNC จะบูต แต่แสดงการประมวลผลบล็อกช้ากว่าเดิม โมดูล CPU อาจมีข้อบกพร่องหรือไม่?

หาก CNC บูตและทำงานได้ แต่การประมวลผลบล็อกดูช้า โมดูล CPU กำลังทำงาน แต่อาจมีปัญหากับสัญญาณนาฬิกาโปรเซสเซอร์หรือแคช แต่ที่พบบ่อยกว่าคือ ความช้าที่ปรากฏหลังจากการเปลี่ยนโมดูล CPU เกิดจากการติดตั้งโมดูล CPU รุ่นอื่นที่ทำงานด้วยความเร็วสัญญาณนาฬิกาที่ต่ำกว่า หรือมี DRAM น้อยกว่า — ตรวจสอบหมายเลขชิ้นส่วนของโมดูลที่เปลี่ยนให้ตรงกับของเดิมอย่างแม่นยำ

พิจารณาด้วยว่าสิ่งที่ปรากฏเป็น "การประมวลผลที่ช้าลง" หลังจากการเปลี่ยนบอร์ด อาจเป็นระบบที่กำลังดำเนินการตรวจสอบข้อมูลหรือการปรับเทียบใหม่ในช่วงรอบการทำงานแรกๆ

คำถามที่ 4: สามารถขยายหรืออัปเกรด DRAM 16MB บน A20B-3300-0293 ได้โดยการเพิ่มโมดูลหน่วยความจำแยกต่างหากหรือไม่?

DRAM บน A20B-3300-0293 ถูกรวมเข้ากับโมดูล CPU เองและไม่สามารถขยายได้โดยอิสระ

หากระบบต้องการหน่วยความจำทำงานมากขึ้น ตัวเลือกคือการติดตั้งโมดูล CPU ที่มีความจุสูงกว่า (รุ่นที่มี DRAM 32MB หรือมากกว่า หากมีสำหรับแพลตฟอร์ม CNC ที่เฉพาะเจาะจง) หรือติดตั้งโมดูล DRAM เพิ่มเติมบนซับ CPU บอร์ดควบคู่กับโมดูล CPU โดยปฏิบัติตามกฎการกำหนดค่าเฉพาะที่เผยแพร่ในคู่มือการเชื่อมต่อฮาร์ดแวร์ของ FANUC สำหรับซีรีส์ CNC

คำถามที่ 5: ควรจัดเก็บ A20B-3300-0293 อย่างไรเมื่อเก็บไว้เป็นอะไหล่?

จัดเก็บในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตเดิม หรือถุงป้องกันไฟฟ้าสถิตที่ปลอดภัยจาก ESD เก็บให้ห่างจากความชื้น อุณหภูมิที่สูงเกินไป และแสงแดดโดยตรง

โมดูลประกอบด้วย IC โปรเซสเซอร์ CMOS และ DRAM ที่ไวต่อการคายประจุไฟฟ้าสถิต — แม้แต่การจัดเก็บสั้นๆ บนพื้นผิวที่ไม่ป้องกันไฟฟ้าสถิตก็สามารถสร้างประจุที่อาจทำให้เกิดความเสียหายแฝงได้ สภาพการจัดเก็บที่เหมาะสม: ถุงป้องกันไฟฟ้าสถิตที่ปิดสนิท สภาพแวดล้อมที่แห้งที่อุณหภูมิ 10–25°C ห่างจากแหล่งสนามแม่เหล็ก (มอเตอร์, หม้อแปลง) และไม่วางซ้อนกับ PCB เปล่าอื่นๆ โดยไม่มีแผ่นโฟมคั่นระหว่างบอร์ด
