แผงวงจรซีเอ็นซี
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2100-0801 |

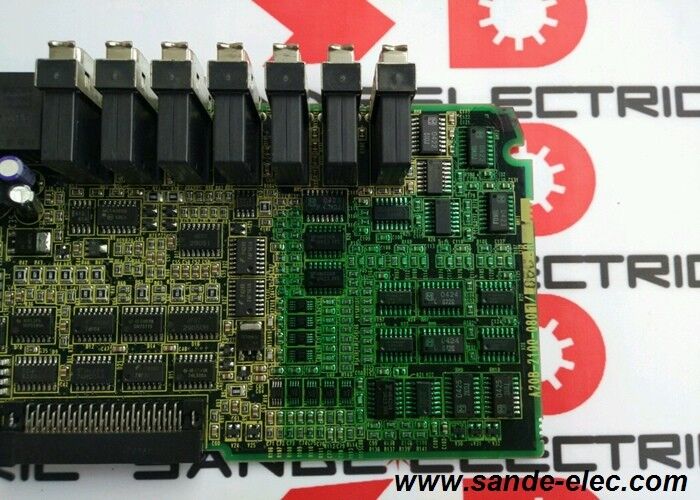

A20B-2100-0801 เป็น PCB ควบคุมภายในโมดูลแอมพลิฟายเออร์สปินเดิลซีรีส์ SPM ของ FANUC ในสถาปัตยกรรมแบบสองบอร์ดของ SPM บอร์ดซีรีส์ A20B-2100 เป็นเลเยอร์อัจฉริยะ โดยจะจัดการความเร็วของสปินเดิลและลูปควบคุมแรงบิด จัดการสัญญาณเกต PWM สำหรับทรานซิสเตอร์กำลัง ประมวลผลผลป้อนกลับของตัวเข้ารหัสสปินเดิล และจัดการการตรวจจับสัญญาณเตือนและการรายงานสำหรับระบบขับเคลื่อนสปินเดิล
SPM (โมดูลมอเตอร์สปินเดิล) คือแอมพลิฟายเออร์ที่ขับเคลื่อนมอเตอร์สปินเดิลของเครื่อง CNC ซึ่งเป็นแกนที่รับผิดชอบความเร็วในการตัด เมื่อ PCB ควบคุมทำงานล้มเหลวภายใน SPM ส่วนสปินเดิลทั้งหมดจะไม่ทำงาน CNC สร้างสัญญาณเตือนสปินเดิล และเครื่องไม่สามารถทำการตัดได้ แม้ว่าระยะกำลังของสปินเดิลและมอเตอร์จะอยู่ในสภาพสมบูรณ์ก็ตาม การเปลี่ยนบอร์ดควบคุมในขณะที่ยังคงระดับพลังงานที่ใช้งานได้คือเส้นทางการบำรุงรักษาระดับส่วนประกอบที่หลีกเลี่ยงการเปลี่ยนโมดูล SPM ทั้งหมด
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2100-0801 |
| ชุด | A20B-2100 |
| แอปพลิเคชัน | โมดูลเครื่องขยายเสียงแกนหมุน SPM |
| พิมพ์ | PCB ควบคุมไดรฟ์แกนหมุน |
| สถานะ | ยกเลิก |
| ต้นทาง | ญี่ปุ่น |
โมดูล SPM ประกอบด้วยบอร์ด 2 ชั้นที่แยกส่วนได้ ได้แก่ PCB ควบคุม (A20B-2100-0801) และแผงสายไฟ/จ่ายไฟที่เชื่อมต่อกับทรานซิสเตอร์กำลังของมอเตอร์แกนหมุน บอร์ดทั้งสองนี้ทำงานล้มเหลวด้วยกลไกที่แตกต่างกันและสามารถให้บริการแยกกันได้
สัญญาณเตือนของบอร์ดควบคุม — ข้อผิดพลาดในการสื่อสาร ความล้มเหลวในการเริ่มต้น รหัสสัญญาณเตือนสปินเดิลที่ระบุว่าซอฟต์แวร์ไดรฟ์หรือการประมวลผลผลป้อนกลับล้มเหลว — ชี้ไปที่ A20B-2100-0801 สัญญาณเตือนแผงจ่ายไฟ — กระแสไฟเกินของทรานซิสเตอร์, การสูญเสียเฟส, ความผิดปกติของบัส — ชี้ไปที่แผงสายไฟ/แผงจ่ายไฟ
การระบุว่าบอร์ดใดมีข้อผิดพลาดก่อนสั่งซื้อจะช่วยหลีกเลี่ยงการเปลี่ยนส่วนประกอบที่แข็งแรงโดยไม่จำเป็น ความผิดปกติของการ์ดควบคุมจะแสดงเป็นรหัสสัญญาณเตือนสปินเดิลเมื่อสตาร์ทหรือพฤติกรรมผิดปกติของสปินเดิลที่ไม่สามารถแก้ไขได้ด้วยการตรวจสอบมอเตอร์หรือสายเคเบิล
คำถามที่ 1: A20B-2100-0801 คืออะไร และมีบทบาทอย่างไรในระบบสปินเดิล
เป็น PCB ควบคุมภายในแอมพลิฟายเออร์สปินเดิลซีรีส์ SPM ของ FANUC โดยจะจัดการความเร็วของสปินเดิลและลูปควบคุมแรงบิด ประมวลผลผลป้อนกลับของตัวเข้ารหัส สร้างคำสั่ง PWM ไปยังทรานซิสเตอร์กำลัง และจัดการสัญญาณเตือนของสปินเดิล เมื่อบอร์ดนี้ทำงานล้มเหลว โมดูล SPM จะไม่สามารถควบคุมสปินเดิลได้ แม้ว่าระดับกำลังและมอเตอร์จะแข็งแรงดีก็ตาม
คำถามที่ 2: ข้อผิดพลาดของ PCB ควบคุมแตกต่างจากความผิดปกติของระยะกำลังของสปินเดิลอย่างไร
โดยทั่วไปข้อบกพร่องของบอร์ดควบคุมจะสร้างรหัสสัญญาณเตือนสปินเดิลที่คงอยู่หลังจากยืนยันสภาพการพันของมอเตอร์และความสมบูรณ์ของสายเคเบิลตัวเข้ารหัส ข้อบกพร่องของระดับกำลังทำให้เกิดกระแสเกิน สัญญาณเตือน IPM ของทรานซิสเตอร์ หรือข้อผิดพลาดของบัสที่ปรากฏโดยไม่คำนึงถึงการเชื่อมต่อมอเตอร์ หากสัญญาณเตือนสปินเดิลปรากฏขึ้นโดยไม่ได้เชื่อมต่อมอเตอร์ แสดงว่าฟอลต์อยู่ในการ์ดควบคุม ไม่ใช่มอเตอร์หรือสายเคเบิล
คำถามที่ 3: การเปลี่ยน A20B-2100-0801 จำเป็นต้องป้อนพารามิเตอร์สปินเดิลอีกครั้งหรือไม่
พารามิเตอร์ของมอเตอร์สปินเดิลจะถูกจัดเก็บไว้ใน SRAM ของตัวควบคุม CNC ไม่ใช่ใน PCB ควบคุมแอมพลิฟายเออร์สปินเดิล สำหรับการเปลี่ยนบอร์ดที่เหมือนกัน พารามิเตอร์ของสปินเดิลจะไม่ได้รับผลกระทบ ตรวจสอบว่าพารามิเตอร์ประเภทมอเตอร์สปินเดิลได้รับการตั้งค่าอย่างถูกต้องใน CNC หลังการติดตั้ง และยืนยันการทำงานของสปินเดิลปกติด้วยความเร็วที่ลดลงก่อนกลับสู่การผลิต
คำถามที่ 4: A20B-2100-0801 มือสองก่อนการติดตั้งควรตรวจสอบอะไรบ้าง?
ตรวจสอบบอร์ดเพื่อดูความเสียหายของส่วนประกอบ พื้นที่ไหม้ หรือตัวเก็บประจุบวม ตรวจสอบหมุดขั้วต่อทั้งหมดว่ามีการกัดกร่อนหรือความเสียหายทางกายภาพหรือไม่ ยืนยันว่าซัพพลายเออร์ได้ทดสอบการทำงานของบอร์ดในโมดูล SPM แบบสดด้วยมอเตอร์สปินเดิลภายใต้โหลด - การทดสอบการเปิดเครื่องแบบตั้งโต๊ะโดยไม่มีโหลดของมอเตอร์ไม่ได้เป็นการตรวจสอบประสิทธิภาพของลูปควบคุมภายใต้เงื่อนไขการปฏิบัติงาน
คำถามที่ 5: A20B-2100-0801 มาจากไหนหลังจากเลิกผลิตแล้ว
ผ่านการขายหลังการขาย FANUC SPM — ผู้เชี่ยวชาญด้านส่วนประกอบเครื่องขยายสัญญาณสปินเดิล CNC และตัวแทนจำหน่ายชิ้นส่วน FANUC รุ่นเก่า ยืนยัน A20B-2100-0801 โดยเฉพาะจากฉลากของบอร์ด โมดูล SPM รองรับคลาสกำลังของสปินเดิลที่แตกต่างกัน รุ่น A20B-2100 ที่อยู่ติดกันรองรับการกำหนดค่า SPM ที่แตกต่างกันและไม่สามารถใช้แทนกันได้
