| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2100-0541 |
FANUC Alpha SVM2 (A06B-6096-H2xx) คือโมดูลเครื่องขยายเสียงเซอร์โวแบบสองแกน — ควบคุมแกนเซอร์โวอิสระสองแกนจากตัวเครื่องขนาดกว้าง 60 มม. หนึ่งตัว กลุ่มผลิตภัณฑ์ SVM2 FSSB เต็มรูปแบบ:
| แบบอย่าง | หมายเลขคำสั่งซื้อ | คณะกรรมการสายไฟ |
|---|---|---|
| SVM2-3/3 | A06B-6096-H291 | A16B-2202-0753 |
| SVM2-12/12 | A06B-6096-H201 | A16B-2202-0750 |
| SVM2-12/20 | A06B-6096-H202 | A16B-2202-0751 |
| SVM2-20/20 | A06B-6096-H203 | A16B-2202-0752 |
| SVM2-12/40 | A06B-6096-H204 | A16B-2203-0590 |
| SVM2-20/40 | A06B-6096-H205 | A16B-2203-0591 |
| SVM2-40/40 | A06B-6096-H206 | A16B-2203-0592 |

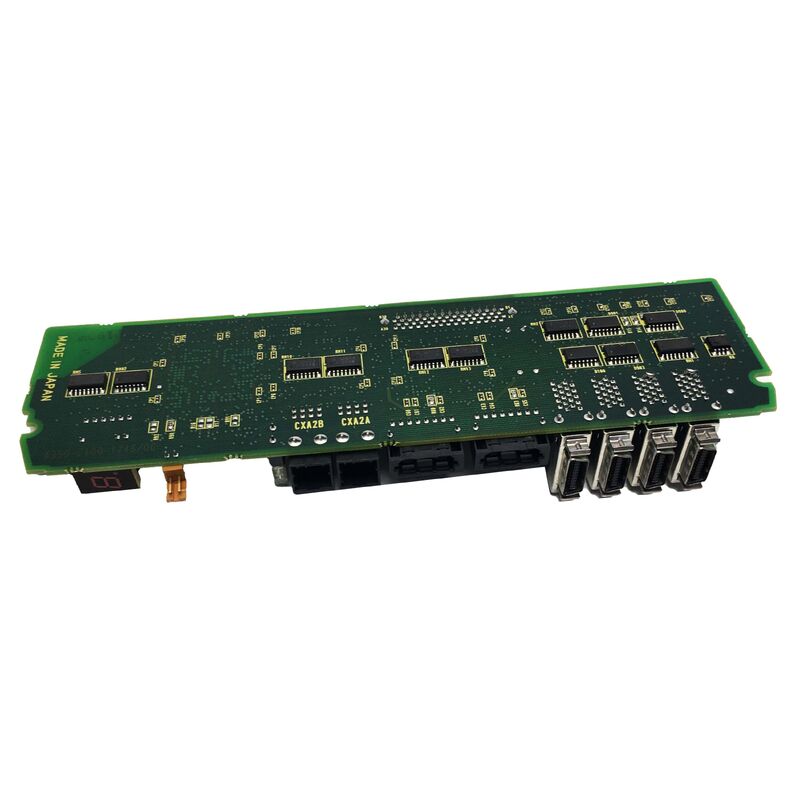

ที่A20B-2100-0541 เป็น PCB ควบคุมทั่วไปสำหรับรุ่น SVM2 FSSB เหล่านี้ทั้งหมด— บอร์ดหนึ่งตัวครอบคลุมช่วงแกนคู่ที่สมบูรณ์ตั้งแต่ SVM2-3/3 ถึง SVM2-40/40 แผงสายไฟจะแตกต่างกันไปตามการรวมพิกัดปัจจุบัน PCB ควบคุมคงที่ตลอด
| พารามิเตอร์ | ค่า |
|---|---|
| เข้ากันได้ | A06B-6096-H2xx (SVM2 FSSB ทั้งหมด) |
| ขวาน | 2 |
| อินเทอร์เฟซ | FSSB (ไฟเบอร์ออปติก) |
| การควบคุมปัจจุบัน | HRV3 |
| แสดง | สถานะ LCD/ตัวแสดงการเตือน |
| เข้ามาแทนที่ | A20B-2100-0251 |
| ชุด | A20B-2100 |
HRV3:คู่มือการบำรุงรักษา GE Fanuc Alpha ระบุว่า: "เมื่อใช้ HRV3 ให้ใช้ PCB A20B-2100-054X" กลุ่มผลิตภัณฑ์ 054x ให้การควบคุมกระแสไฟฟ้าความเร็วสูง HRV3 — ความแข็งของเซอร์โวที่แน่นขึ้น และการตอบสนองที่เร็วขึ้นสำหรับการใช้งานคอนทัวร์ที่มีความแม่นยำ
จอแสดงผล LCD:หน้าจอ LCD ด้านหน้าแสดงรหัสสถานะการทำงานและหมายเลขสัญญาณเตือนโดยตรงที่โมดูลไดรฟ์ ซึ่งมีประโยชน์ในตู้ที่มีโมดูล SVM2 หลายโมดูล เพื่อระบุข้อผิดพลาดได้ทันทีโดยไม่ต้องไปที่เมนูสัญญาณเตือน CNC
ฟิวส์ไดโตะ LM:ฟิวส์ Daito LM ที่รีเซ็ตตัวเองจะช่วยปกป้องแหล่งจ่ายไฟควบคุม 24V ก่อนที่จะสรุปว่า PCB ล้มเหลวเมื่อไดรฟ์ไม่ตอบสนองด้านพลังงาน ให้ตรวจสอบฟิวส์นี้ก่อน เนื่องจากข้อผิดพลาดในการเดินสายไฟ 24V สามารถตัดการเชื่อมต่อได้โดยไม่ทำให้บอร์ดเสียหาย
สัญญาณเตือน FSSB SVM2-20/20:FANUC Alpha SVM2-20/20 (H203) พัฒนาการแจ้งเตือนการสื่อสาร FSSB แผงสายไฟยังอยู่ครบถ้วน การเปลี่ยน A20B-2100-0541 จะคืนค่าช่องสองแกนทั้งสอง
อะไหล่ตู้ Multi-SVM2:ตู้เครื่องจักรใช้งานโมดูล SVM2 หลายโมดูลที่พิกัดกระแสต่างกัน อะไหล่ A20B-2100-0541 หนึ่งชิ้นครอบคลุมชิ้นส่วนใดก็ได้
คำถามที่ 1: A20B-2100-0541 สามารถแทนที่ A20B-2100-0251 ได้โดยตรงหรือไม่
0251 เป็นข้อกำหนดก่อนหน้านี้ 0541 เป็นข้อกำหนดปัจจุบัน สำหรับแอปพลิเคชัน SVM2 FSSB ส่วนใหญ่ นี่เป็นการแทนที่โดยตรง ตรวจสอบจากคู่มือการบำรุงรักษา FANUC Alpha ว่าไม่จำเป็นต้องอัปเดตแผงสายไฟเมื่อติดตั้ง PCB ควบคุมที่อัปเดต
คำถามที่ 2: การเปลี่ยน A20B-2100-0541 จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์เซอร์โวหรือไม่
ไม่ พารามิเตอร์เซอร์โวอยู่ในหน่วยความจำหลักของ CNC หลังจากประกอบชิ้นส่วนทดแทนแล้ว CNC จะสร้างการสื่อสาร FSSB ขึ้นมาใหม่ และใช้พารามิเตอร์ที่มีอยู่กับทั้งสองแกนโดยอัตโนมัติ
คำถามที่ 3: SVM2 LCD แสดงรหัสสัญญาณเตือนใดสำหรับข้อผิดพลาด IPM
รหัสสัญญาณเตือน IPM เฉพาะแกนประกอบด้วย: สัญญาณเตือน IPM แกน L (รหัส 8), สัญญาณเตือน IPM แกน M (รหัส 9), สัญญาณเตือน IPM L+M (รหัส b) ฯลฯ รหัสเหล่านี้มองเห็นได้บนจอ LCD ด้านหน้าของ A20B-2100-0541 — ระบุว่าแกนใดในสองแกนที่ทำให้เกิดข้อผิดพลาดโดยไม่ต้องปรึกษาหน้าจอสัญญาณเตือน CNC
คำถามที่ 4: ฟิวส์ Daito LM บน A20B-2100-0541 คืออะไร
ฟิวส์รีเซ็ตตัวเองเพื่อปกป้องวงจรควบคุม 24V หากไดรฟ์ไม่แสดงการทำงานของ LED/LCD หลังจากเกิดกระแสไฟเกินในการเดินสายไฟ ให้ตรวจสอบฟิวส์ Daito ก่อนเปลี่ยน PCB แก้ไขข้อผิดพลาดในการเดินสายไฟ 24V ก่อน ฟิวส์จะรีเซ็ตหลังจากแก้ไขข้อผิดพลาดแล้ว
