| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2002-0470 |

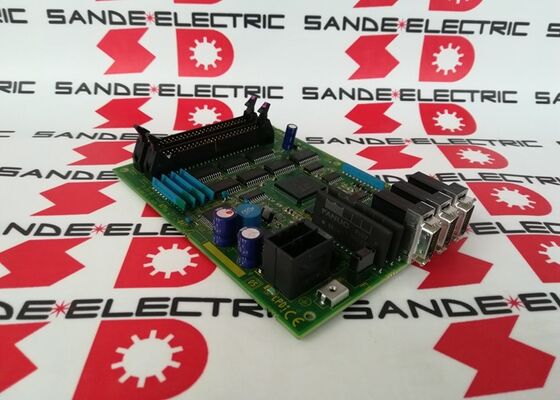

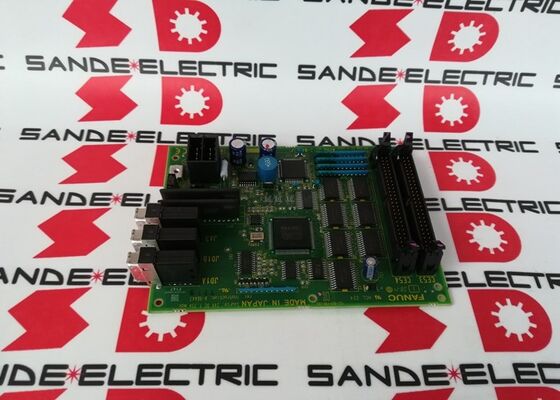

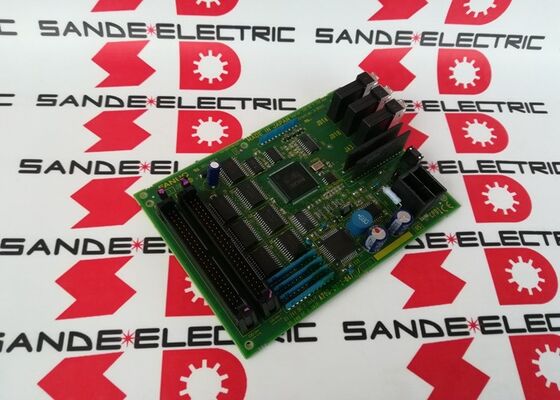

A20B-2002-0470 คือ I/O PCB สำหรับยูนิตเชื่อมต่อแผงควบคุมเครื่อง CNC บอร์ดนี้อยู่ที่อินเทอร์เฟซระหว่างแลดเดอร์ลอจิก PMC ของ CNC และฮาร์ดแวร์แผงควบคุมเครื่อง โดยเชื่อมต่อสวิตช์ ปุ่ม อินพุตวงล้อจักร ไฟแสดงสถานะ และสัญญาณสถานะทั้งหมดที่ประกอบเป็นอินเทอร์เฟซของผู้ควบคุมเครื่อง
ในสถาปัตยกรรม CNC ของ FANUC หน่วยเชื่อมต่อแผงควบคุมการทำงาน:
เชื่อมต่อกับ CNC ผ่านลิงก์ I/O:หน่วยเชื่อมต่อสื่อสารกับ PMC ของ CNC ผ่านบัสอนุกรม I/O Link โดยส่งสัญญาณสถานะอินพุตจากสัญญาณอินพุตทั้งหมด 72 สัญญาณ และรับคำสั่งเอาต์พุตสำหรับสัญญาณเอาต์พุตทั้งหมด 56 สัญญาณในแต่ละรอบการสแกน PMC
เชื่อมต่อกับฮาร์ดแวร์แผงควบคุมการทำงาน:การเชื่อมต่อเทอร์มินัลของเครื่องยอมรับการเดินสายไฟภาคสนามจากแผงควบคุมทางกายภาพ เช่น ปุ่มกดของเครื่อง สวิตช์กุญแจ หน้าสัมผัสตัวเลือกโหมด ไฟสัญญาณ และจอ LED ที่ผู้ปฏิบัติงานโต้ตอบด้วย
ให้การแยกทางไฟฟ้า:วงจรอินพุตที่ใช้ออปโตคัปเปลอร์ของบอร์ดจะแยกแรงดันไฟฟ้าในการเดินสายไฟแผงควบคุมผู้ปฏิบัติงานออกจากตรรกะภายในของ CNC เพื่อป้องกันข้อผิดพลาดในการเดินสายภาคสนามจากการสร้างความเสียหายให้กับอุปกรณ์อิเล็กทรอนิกส์ CNC
| พารามิเตอร์ | ค่า |
|---|---|
| อินพุตดิจิตอล | 72 |
| เอาท์พุทดิจิตอล | 56 |
| อินเทอร์เฟซ | ลิงค์ I/O (การเชื่อมต่อซีเอ็นซีแบบอนุกรม) |
| แอปพลิเคชัน | การเชื่อมต่อแผงควบคุมเครื่อง CNC |
| ชุด | A20B-2002 |
ส่วนเสริม 72/56 DI/DO ของ A20B-2002-0470 สะท้อนถึงข้อกำหนดสัญญาณของแผงควบคุมเครื่อง CNC ที่มีอุปกรณ์ครบครัน:
อินพุตดิจิตอล 72 ช่องจากแผงควบคุมการทำงาน:หน้าสัมผัสตัวเลือกโหมด (JOG, MDI, อัตโนมัติ, แก้ไข, REF), สเตจสวิตช์ควบคุมอัตราป้อน (แต่ละตำแหน่งเป็นอินพุตแยกต่างหาก), สเตจควบคุมความเร็วของสปินเดิล, ปุ่มเริ่มรอบ, ปุ่มพักฟีด, หน้าสัมผัสลูกโซ่หยุดฉุกเฉิน, หน้าสัมผัสตัวเลือกแกน MPG ของวงล้อหมุน, ตัวเลือกกำลังขยายของวงล้อจักร, สวิตช์กุญแจป้องกันหน่วยความจำ, สวิตช์หยุดเสริม, สวิตช์บล็อคเดียว, สวิตช์รันแบบแห้ง, ล็อคเครื่องจักร, ล็อคแกน Z, ปุ่มฟังก์ชันเฉพาะเครื่องจักร และการตอบรับสัญญาณเตือน
เอาต์พุตดิจิตอล 56 ช่องไปยังแผงควบคุมการทำงาน:ไฟแสดงสถานะโหมด (แสดงโหมดแอ็คทีฟปัจจุบัน), ไฟแสดงสถานะรอบการทำงาน, ไฟแสดงสถานะการทำงานค้างฟีด, สัญญาณเตือน, ไฟแสดงสถานะการทำงานของสปินเดิล, ไฟแสดงสถานะเครื่องจักรพร้อม, ไฟแสดงสถานะการป้องกันโปรแกรม และไฟที่แผง LED หรือตัวขับเสียงกริ่งอื่นๆ ทั้งหมดที่ให้การตอบสนองด้วยภาพหรือเสียงแก่ผู้ปฏิบัติงาน
ข้อผิดพลาด I/O แผงควบคุมการทำงานของ CNC:เครื่องจักร CNC ของ FANUC พัฒนาความล้มเหลวในการตอบสนองของแผงเป็นระยะๆ — การเลือกโหมดหยุดทำงาน ไฟแสดงสถานะทำงานผิดปกติ หรือการสตาร์ทรอบไม่ตอบสนองอีกต่อไป A20B-2002-0470 ถูกระบุว่าเป็นข้อบกพร่อง การเปลี่ยนบอร์ดจะคืนค่าฟังก์ชันการทำงานแบบเต็มแผง
การปรับปรุงแผงควบคุมการทำงาน:ศูนย์เครื่องจักรกลซีเอ็นซีได้รับการปรับปรุงระบบควบคุมใหม่อย่างครอบคลุม มีการเปลี่ยน A20B-2002-0470 เพื่อคืนความน่าเชื่อถือของหน่วยเชื่อมต่อแผงควบคุมการทำงาน ควบคู่ไปกับการต่ออายุแผงควบคุมอื่นๆ
คำถามที่ 1: A20B-2002-0470 สามารถทำหน้าที่เป็นบอร์ด I/O ของเครื่อง นอกเหนือจากการเชื่อมต่อกับแผงตัวดำเนินการได้หรือไม่
A20B-2002-0470 ได้รับการอธิบายโดยเฉพาะว่าเป็น "PCB I/O ยูนิตเชื่อมต่อแผงควบคุมของผู้ประกอบการ" การจัดสรรสัญญาณ (72/56) จะจับคู่กับสัญญาณแผงควบคุมของผู้ปฏิบัติงาน สำหรับ I/O ของเครื่องจักร (สารหล่อเย็น ไฮดรอลิกส์ อินเตอร์ล็อคของแกน) จะใช้บอร์ด I/O ของเครื่องแยกกัน (เช่น ประเภท A16B-2203-0110 C7 สำหรับระบบยุค 0-C) โดยทั่วไปยูนิตเชื่อมต่อแผงควบคุมและบอร์ด I/O ของเครื่องจะเชื่อมต่อกับที่อยู่โหนดลิงก์ I/O ที่แตกต่างกันในการกำหนดค่า PMC ของ CNC
คำถามที่ 2: การเปลี่ยน A20B-2002-0470 ส่งผลต่อโปรแกรม PMC หรือไม่
ไม่ โปรแกรม PMC จัดการกับสัญญาณของบอร์ดด้วยที่อยู่ลิงก์ I/O — ไม่ใช่ตามเอกลักษณ์ของบอร์ด การแทนที่ A20B-2002-0470 ด้วยการแทนที่ที่มีการกำหนดค่าเหมือนกันที่ที่อยู่ I/O Link เดียวกัน จะคืนค่าการสื่อสารของแผงควบคุมทั้งหมดโดยไม่มีการเปลี่ยนแปลงโปรแกรม PMC ใดๆ
คำถามที่ 3: จะเกิดอะไรขึ้นกับ CNC เมื่อ A20B-2002-0470 ล้มเหลว
เมื่อบอร์ดเชื่อมต่อแผงควบคุมการทำงานล้มเหลว PMC จะสูญเสียการสื่อสารกับสัญญาณแผงควบคุมทั้งหมด CNC สร้างการแจ้งเตือน I/O Link ที่ชี้ไปยังที่อยู่ของยูนิตเชื่อมต่อแผงควบคุม สวิตช์แผงไม่ตอบสนองอีกต่อไป - การเริ่มรอบ การหยุดฟีด การเลือกโหมด และการหยุดฉุกเฉินจากแผงควบคุมทั้งหมดหยุดชะงัก ไม่สามารถควบคุมเครื่องจากแผงควบคุมได้จนกว่าจะเปลี่ยนบอร์ด
คำถามที่ 4: A20B-2002-0470 เป็นรุ่นเฉพาะของ FANUC CNC รุ่นใดรุ่นหนึ่งหรือไม่
บอร์ดเชื่อมต่อแผงควบคุมสำหรับควบคุมเครื่อง A20B-2002 ครอบคลุมรุ่น CNC ของ FANUC หลายรุ่นที่ใช้ยูนิตแผงควบคุมที่เชื่อมต่อกับ I/O Link ยืนยันจากเอกสารการเดินสายไฟของเครื่องเฉพาะซึ่งมีการติดตั้งการสร้างและควบคุม CNC รุ่น A20B-2002-0470 ไว้ ความจุ 72/56 DI/DO จะจับคู่กับจำนวนสัญญาณของแผงควบคุม
คำถามที่ 5: อะไรคือความแตกต่างระหว่าง 72/56 A20B-2002-0470 และบอร์ด I/O ที่ใหญ่กว่าอย่าง 96/64 A16B-2203-0881
A16B-2203-0881 (96/64 DI/DO) คือบอร์ด I/O ของเครื่องจักรที่เชื่อมต่อ PMC กับอุปกรณ์สนามเชิงกลของเครื่อง เช่น ลิมิตสวิตช์ โซลินอยด์ เซ็นเซอร์ทั่วทั้งเครื่องจักร A20B-2002-0470 (72/56) คือชุดเชื่อมต่อแผงควบคุมเครื่อง — โดยเฉพาะสำหรับสวิตช์ ไฟ และจอแสดงผลของแผงควบคุมเครื่องที่ด้านหน้าเครื่อง ที่อยู่ลิงก์ I/O ที่แตกต่างกัน การเชื่อมต่อสายไฟที่แตกต่างกัน บทบาทการทำงานที่แตกต่างกัน - สิ่งเหล่านี้เสริมซึ่งกันและกันในระบบ CNC เดียวกัน
