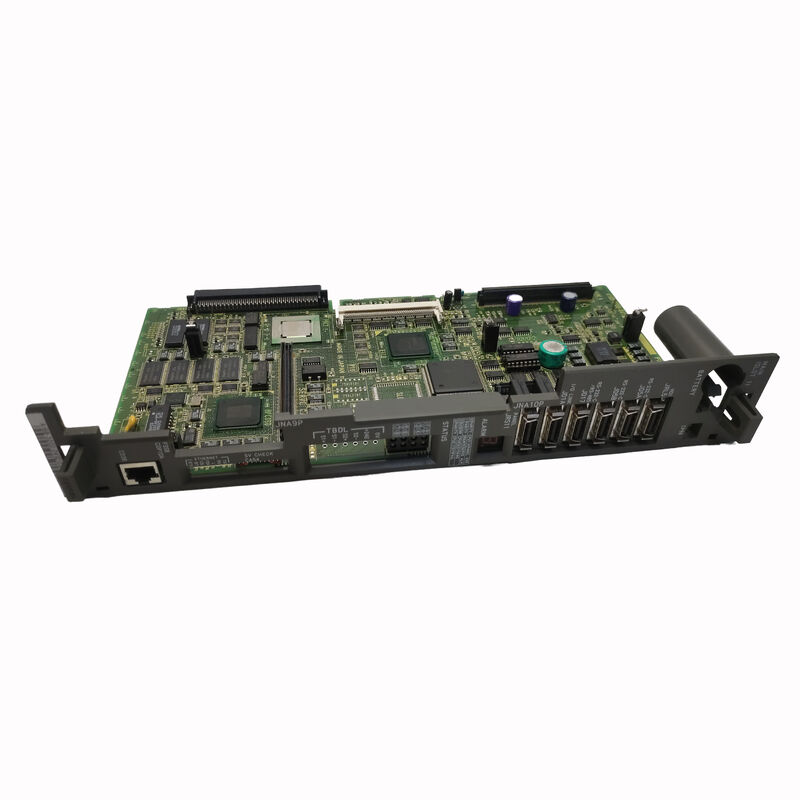

รายการFANUC A16B-3200-0490เป็นบอร์ด CPU หลัก หลัก PCB สําหรับการควบคุม CNC ของ FANUCนี่คือบอร์ดกลางที่ทุกอย่างในตู้ควบคุมเชื่อมต่อหรือขึ้นอยู่กับ.
เครื่องเสริมเสียงเซอร์โวสื่อสารกลับกับบอร์ดนี้ผ่านบัสไฟเบอร์ออปติก FSSB. PCB จอแสดง (เช่น A20B-3300-0091) ติดต่อกับสล็อตบนบอร์ดนี้ขั้นตอน PMC (โปรแกรม PLC ของเครื่องทํางานบนโปรเซสเซอร์ติดตั้งบนบอร์ดนี้.
คีย์ MDI ของพานิลผู้ใช้ส่งสัญญาณไปยังบอร์ดนี้ สรุปคือ A16B-3200-0490 เป็นศูนย์ประสาทของ CNC
การเข้าใจครอบครัว A16B-3200 ต้องเข้าใจระบบโหลดพล็อกอินของบอร์ด
บอร์ด A16B-3200-0490 แบบทั่วไป, โดยไม่รวมโมดูล SMD ของมัน, มีโปรเซสเซอร์, เครื่องเชื่อม Backplane, วงจรไฟฟ้า, แอรย์ LED การวินิจฉัย, และฮาร์ดแวร์คงที่.
สิ่งที่ทําให้บอร์ดเฉพาะสําหรับเครื่องจักร คือชุดของ SMD โมดูลที่เชื่อมต่อกับมัน
โมดูล FROM (Flash ROM)เก็บซอฟต์แวร์ของระบบ CNC ระบบปฏิบัติการ FANUC เฟอร์มแวร์ควบคุมการเคลื่อนไหว และตัวเลือกของซอฟต์แวร์ (ตัวเลือกกราฟิก, ตัวเลือก DNC, การประกอบบันได PMC เป็นต้น)) ซื้อโดยผู้สร้างเครื่องมือ.
ถ้าไม่มีโมดูล FROM ที่ถูกต้อง บอร์ดจะไม่มีระบบปฏิบัติการ และไม่สามารถเริ่มต้น
โมดูล SRAMเก็บข้อมูลที่รองรับด้วยแบตเตอรี่ที่เปลี่ยนแปลงระหว่างการทํางานของเครื่องจักร ปริมาตร CNC (ค่าการตอบสนองกลับ, การเพิ่ม servo, ช่วงขีดจํากัดแกน, อัตราการให้อาหาร), โปรแกรมชิ้นส่วน, ตารางออฟเซตเครื่องมือ, ข้อมูล PMCและการทํางานสอดคล้องออฟเฟส.
SRAM เป็นที่เก็บข้อมูลที่มีคุณค่าที่สุดในเครื่อง เพราะมันมีการจัดตั้งการใช้งานและการผลิตที่สะสมไว้ที่ทําให้เครื่องทํางานได้ถูกต้องระยะเวลาใช้งานของแบตเตอรี่ SRAM เป็นปกติ 2 5 ปี.
โมดูล DRAMให้ความทรงจําในการทํางานสําหรับการดําเนินการโปรแกรม
| ปริมาตร | มูลค่า |
|---|---|
| หน้าที่ | CPUหลัก / PCB หลัก |
| PMC | PMC-SB7 |
| สถาปัตยกรรมโมดูล | FROM + SRAM + DRAM แพล็กอิน |
| หมึก | มูลติอ๊อกซ์ (พึ่งพาการใช้โปรแกรม) |
| อินเตอร์เฟซ | FSSB แบ็คเพลน สล็อตจอ |
| สถานะ | อุปกรณ์สํารองที่เลิกผลิต |
| สาเหตุ | ญี่ปุ่น |
| สภาพการจัดส่ง | บอร์ดเท่านั้น ✅ ไม่มีโมดูล SMD |
ซีรีย์ A16B-3200 ครอบคลุมหลายรุ่นของ FANUC CNC โดยแต่ละรุ่นและย่อยซีรีย์มีคําย้อนที่ 4 หลักสุดท้าย
-0490 วางคอร์ดนี้อยู่ในรุ่น 0i-B ที่เกี่ยวข้องกับ -0491 (ที่ยืนยันว่าเป็นคอร์ดหลัก 0i-TB ที่ใช้ PMC-SB7)ทั้ง -0490 และ -0491 เป็นสมาชิกของรุ่นการออกแบบเดียวกัน, รับแบบเดียวกันของ SMD โมดูล และทํางาน PMC-SB7 กลไกบันไดกลไก
รุ่นก่อนหน้าในครอบครัว A16B-3200 (เช่น -0190 สําหรับชุด 16C, -0090 สําหรับชุด 16B) มีลักษณะที่คล้ายกัน แต่ไม่เข้ากันกับโปรแกรม
โมดูล SMD จากบอร์ด 16C ไม่สามารถทํางานบนบอร์ด 0i-B และตรงกันข้าม การตรวจสอบเบอร์ชิ้นส่วนกับเครื่องจักรและซีรีย์ CNC รายละเอียดนั้นเป็นสิ่งจําเป็น ก่อนที่จะสั่งซื้อตัวแปร A16B-3200 ใด ๆ
การล้มเหลวของบอร์ด CPU หลักเป็นหนึ่งในรูปแบบความล้มเหลวที่ไม่ค่อยจะพบในระบบ FANUC CNCและการล้มเหลวของไฟฟ้า ก่อนที่บอร์ดหลักจะล้มเหลว.
เมื่อบอร์ดหลักล้มเหลว อาการมักจะชัดเจน
การเริ่มต้นล้มเหลว:เครื่อง CNC เริ่มทํางาน แฟนเย็นทํางาน เครื่องเสริมพลังงานเริ่มทํางาน แต่จอพานีผู้ใช้งานยังคงว่างเปล่า และไม่มีการเคลื่อนไหวแกนเป็นไปได้
การควบคุมดูเหมือนจะตาย
อาการนี้ยังเกิดขึ้นกับความเสียหายของโมดูล FROM หรือการล้มเหลวของแบตเตอรี่ SRAM ดังนั้นการวินิจฉัยเป็นระบบจึงสําคัญ
ความผิดพลาดการควบคุมระยะสั้น:ระเบิดสุ่มที่ปรากฏในระยะเวลาที่ไม่คาดเดาได้ โดยเฉพาะอย่างยิ่งที่หายไปหลังจากวงจรพลังงานสามารถชี้ให้เห็นส่วนประกอบขอบบนบอร์ดหลัก โดยทั่วไปคือตัวประกอบไฟฟ้าไฟฟ้าที่ล้มเหลวหรือ IC ที่ได้รับความเครียดจากความร้อนที่ขอบของรายละเอียดการทํางานของมัน.
เครื่องเตือนแบตเตอรี่ SRAM ที่เสียข้อมูลหากแบตเตอรี่ SRAM หมดและข้อมูลหายไป บอร์ดไม่ได้ผิดปกติ แต่โมดูล SRAM และแบตเตอรี่ต้องเปลี่ยนและข้อมูลต้องอัพโหลดใหม่จากสํารอง
นี่คือกรณีที่คนส่วนใหญ่เข้าใจผิดว่า เป็นการล้มเหลวของบอร์ด
ความผิดพลาดหลังจากเหตุการณ์เฉพาะเจาะจง:การ กระแทก ไฟฟ้า การ กระแทก ไฟฟ้า หรือ การ กระทบ ไฟฟ้า ที่ เกิน ความ จําเป็น ใน ตู้ ไฟฟ้า ของ เครื่อง สามารถ ทําลาย บอร์ด หลัก ได้ อย่าง ไม่ แก้ไข ได้
ในกรณีเหล่านี้ การล้มเหลวของบอร์ดนั้นแน่นอน และการเปลี่ยนโดยไม่ซ่อมแซมคือเส้นทางที่เหมาะสม
การเปลี่ยนบอร์ดหลักเป็นเหตุการณ์การบํารุงรักษาที่สําคัญ ̇ มันสัมผัสข้อมูลและการปรับแต่งที่สําคัญที่สุดในเครื่อง. สิ่งต่อไปนี้ต้องมีอยู่ก่อนการเปลี่ยนบอร์ด:
ปริมาตร CNC ทั้งหมดถูกสํารองไว้ในแหล่งภายนอก (บัตรความจํา RS-232 Ethernet หากมี)
โปรแกรมบันได PMC ได้รับการสนับสนุนโดยแยก
โปรแกรมชิ้นส่วนทั้งหมดถูกสํารอง ข้อมูลเครื่องมือและงานออฟเซ็ตถูกบันทึกหรือสํารอง การระบุตัวโมดูล SRAM และ FROM ได้รับการยืนยัน (หมายเลขชิ้นส่วนของโมดูล, เวอร์ชั่นฟอร์มแวร์ใน FROM)
เมื่อติดตั้งแผ่นสํารอง: โอนโมดูล FROM และ SRAM ของเดิมจากแผ่นเก่าไปยังแผ่นใหม่ (ถ้าโมดูลใช้งานได้)
หากโมดูล FROM มีความเสียหาย (ป้องกันการเริ่มต้น) ต้องการโมดูล FROM ใหม่ที่ติดตั้งด้วยโปรแกรมระบบที่ถูกต้องจากผู้ผลิตเครื่องมือหรือบริการ FANUC
รีโหลดปารามิเตอร์ทั้งหมดจากสํารองหลังจากการเริ่มต้น การตรวจสอบการเคลื่อนไหวแกน การทํางานของ spindle และการทํางาน PMC ก่อนที่จะนําเครื่องกลับไปผลิต
Q1: หน่วย SRAM จากบอร์ดที่ล้มเหลวสามารถโอนไปยัง A16B-3200-0490 แทนเพื่อฟื้นฟูข้อมูลเครื่องทั้งหมดได้หรือไม่?
ใช่ถ้าโมดูล SRAM ตัวเองไม่เสียหาย หากบอร์ดเดิมล้มเหลวเนื่องจากความผิดพลาดในพื้นที่ (โปรเซสเซอร์ล้มเหลว, ส่วนไฟฟ้าที่เสียหาย) ในขณะที่โมดูล SRAM ยังคงไม่เสียหายทางไฟฟ้าการโอน SRAM ไปยังบอร์ดสํารอง กลับคืนปริมาตรทั้งหมด, โปรแกรมส่วนหนึ่ง, คอมเพิร์ต, และข้อมูล PMC ในขั้นตอนเดียว
เริ่มใช้งานแผ่นสํารองด้วย SRAM และ FROM โมดูลที่โอน และเครื่องควรเริ่มต้นด้วยการตั้งค่าเดิม
หากแบตเตอรี่ SRAM หมดก่อนหรือระหว่างการล้มเหลวของบอร์ด, ข้อมูลอาจสูญเสีย
Q2: CNC แสดง "SYSTEM ALARM 911" หรือ "920" หลังการเปลี่ยนบอร์ด
เตือน 911 (ความผิดพลาด parity DRAM) และ 920 (ความผิดพลาด parity SRAM) แสดงถึงความผิดพลาดในความจํา
หลังจากการเปลี่ยนพานหลัก ปรากฏว่า: โมดูล DRAM ไม่ติดตั้งเต็มที่ในสล็อตของมัน (ตั้งใหม่อย่างมั่นคง)แบตเตอรี่ของ SRAM หมดและข้อมูลถูกทําลาย (เปลี่ยนแบตเตอรี่), รีโหลดจากสํารอง); หรือมีความล้มเหลวของฮาร์ดแวร์โมดูล DRAM / SRAM ที่แท้จริง (ทดสอบกับโมดูลที่ทราบว่าดี)
เตือนเตือนเหล่านี้ไม่จําเป็นต้องชี้ให้เห็นว่าแผ่นสํารองที่ผิดปกติ แต่ชี้ให้เห็นว่ามีปัญหาระบบความจําที่มักจะแก้ไขด้วยการตั้งโมดูลที่เหมาะสมและการชําระข้อมูลใหม่
Q3: A16B-3200-0490 สามารถควบคุมแกนได้กี่แกน และมันถูกกําหนดโดยบอร์ดหรือด้วยโปรแกรม?
บอร์ดฟิสิกส์ให้บริการการเชื่อมต่อ Backplane สําหรับโมดูลควบคุมแกนแต่จํานวนของแกนที่เปิดการกําหนดโดยการจดทะเบียนตัวเลือกโปรแกรมในโมดูล FROM ไม่โดยฮาร์ดแวร์ของบอร์ด.
A16B-3200-0490 ที่มีตัวเลือกแกนที่เหมาะสมที่ลงทะเบียนสามารถควบคุมได้สูงสุดที่รองรับโดยรุ่น CNC (โดยทั่วไป 4 แกนสําหรับ 0i-series)
การเพิ่มแกนให้กับเครื่องที่มีอยู่ต้องเปิดตัวตัวเลือกการขยายแกนในซอฟต์แวร์ระบบ ไม่ต้องเปลี่ยนบอร์ดหลัก
คําถามที่ 4: A16B-3200-0490 สามารถซ่อมแซมได้ในระดับกระดานหรือไม่หรือว่าการเปลี่ยนโดยตรงคือทางเลือกเดียว?
การซ่อมบํารุงในระดับบอร์ดเป็นไปได้ผ่านศูนย์ซ่อมบํารุงที่เชี่ยวชาญของ FANUC สินค้าซ่อมบํารุงทั่วไปบนบอร์ดหลัก A16B-3200 ได้แก่การเปลี่ยนตัวประกอบไฟฟ้า (ความล้มเหลวที่เกี่ยวข้องกับอายุที่พบบ่อยที่สุด), การเปลี่ยน IC แต่ละชิ้นที่เสียหายจากการ ESD หรือการกระจายไฟฟ้า, การซ่อมบํารุงตัวถือแบตเตอรี่ และการปรับปรุงเครื่องเชื่อม
การซ่อมแซมมีประสิทธิภาพต่อค่าใช้จ่ายเมื่อความล้มเหลวของบอร์ดเป็นความล้มเหลวของส่วนประกอบในพื้นที่หนึ่ง แทนที่จะเป็นความเสียหายของ PCBทั่วไป (รอยเผาไหม้, พื้นผิวแตก) จากเหตุการณ์ไฟฟ้าที่รุนแรง
ศูนย์ซ่อมแซมที่มีชื่อเสียงจะทดสอบบอร์ดบนเครื่องทดสอบ FANUC หลังจากซ่อมแซม และยืนยันการทํางานอย่างเต็มที่ก่อนการคืน
Q5: แบตเตอรี่ SRAM บนบอร์ดหลักคืออะไร และควรเปลี่ยนมันบ่อยแค่ไหน?
แบตเตอรี่ SRAM เป็นเซลล์ลิตিয়াম (มักจะเป็นเซลล์เหรียญ 3V หรือเซลล์ลิตিয়াম AAขึ้นอยู่กับการตั้งค่าตัวถือแบตเตอรี่ในตัวแปรบอร์ดเฉพาะเจาะจง) ที่รักษาพลังงานให้กับโมดูล SRAM เมื่อเครื่องปิดการรักษาข้อมูลที่เก็บไว้ทั้งหมด
FANUC กําหนดระยะเวลาในการเปลี่ยนประมาณ 1 ปี แม้ว่าในปฏิบัติการแบตเตอรี่หลายตัวจะใช้งานได้ 2-5 ปีในอุณหภูมิห้อง ก่อนที่ความดันจะลดต่ํากว่าระดับการสนับสนุนขั้นต่ําของ SRAM.
เครื่อง CNC สร้างสัญญาณเตือนแบตเตอรี่ต่ํา (โดยทั่วไป ALM 7001 หรือคล้าย ๆ กัน) เมื่อแรงดันลดต่ํากว่าขั้นต่ําการเตือนเมื่อการสูญเสียข้อมูลเกิดขึ้นเมื่อแบตเตอรี่ถึงศูนย์.
การเปลี่ยนแบตเตอรี่ควรทําด้วยเครื่องเปิด (ดังนั้น SRAM จะใช้พลังงานจริงระหว่างการแลกเปลี่ยน) เพื่อป้องกันการสูญเสียข้อมูลระหว่างกระบวนการ
