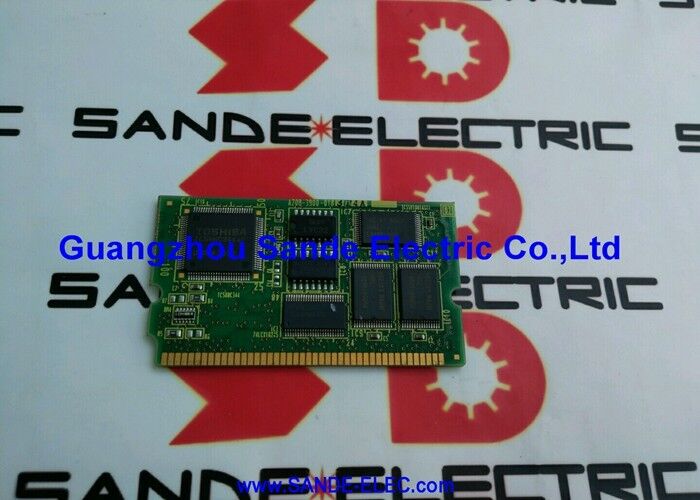

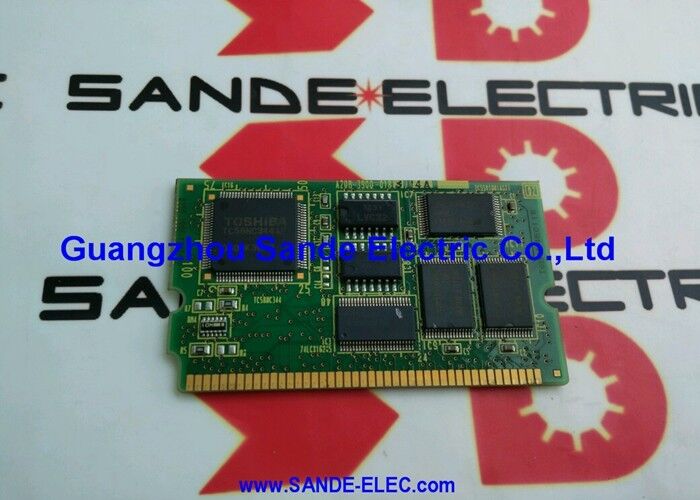

A20B-3900-0183 FANUC บอร์ดวงจร A2OB-39OO-O183 A20B39000183

ฟานัค A20B-3900-0183 | 32 MB จาก + 512K โมดูลหน่วยความจำ SRAM — ซีรีส์ 16i / 18i / 21i รุ่น B CNC

ฟังก์ชั่นหน่วยความจำสองฟังก์ชั่นในหนึ่งโมดูล

A20B-3900-0183 เป็นบอร์ดลูกแบบปลั๊กอินที่รวมหน่วยความจำสองประเภทที่แตกต่างกันไว้ในโมดูลเดียว โดยทำหน้าที่ที่แตกต่างกันภายในระบบควบคุม CNC ของ FANUC i-series:

32 MB จาก (แฟลชรอม):พื้นที่จัดเก็บข้อมูลแบบไม่ลบเลือนสำหรับซอฟต์แวร์ปฏิบัติการ CNC, โปรแกรมแลดเดอร์ PMC, ข้อมูลโปรแกรมชิ้นงาน และไฟล์พารามิเตอร์เซอร์โว เนื้อหา "FROM" ยังคงอยู่โดยไม่ต้องใช้พลังงานจากแบตเตอรี่ เมื่อ CNC บู๊ต ซอฟต์แวร์ระบบจะโหลดจาก FROM เข้าสู่ RAM ที่ใช้งานได้ ต้องโหลด FROM ใหม่หลังการเปลี่ยนโมดูลโดยใช้แพ็คเกจซอฟต์แวร์ที่ถูกต้องสำหรับรุ่น CNC ที่ติดตั้งและการกำหนดค่าตัวเลือก

SRAM 512K (สำรองแบตเตอรี่):เก็บพารามิเตอร์เครื่องจักร ข้อมูลออฟเซ็ตเครื่องมือ ออฟเซ็ตพิกัดงาน และข้อมูลการทำงานแบบเรียลไทม์อื่นๆ ที่ต้องคงอยู่ในวงจรกำลัง SRAM ต้องใช้พลังงานแบตเตอรี่สำรองอย่างต่อเนื่องเพื่อเก็บรักษาเนื้อหาไว้ แบตเตอรี่สำรองอยู่บนแผงวงจรหลัก CNC หรือในที่ใส่แบตเตอรี่ที่อยู่ติดกัน ไม่ใช่ในโมดูลหน่วยความจำนี้ แบตเตอรี่ที่หมดทำให้ข้อมูล SRAM สูญหาย ตรวจสอบสภาพแบตเตอรี่ทุกครั้งก่อนที่จะถอดหรือเปลี่ยนโมดูลนี้

ข้อมูลจำเพาะที่สำคัญ

รุ่น B — ไม่เหมือนกับรุ่น A

ภายในตระกูล FANUC 16i/18i/21i รุ่น A และรุ่น B ใช้ข้อกำหนดโมดูลหน่วยความจำที่แตกต่างกัน A20B-3900-0183 พร้อม 512K SRAM คือรุ่น Model B A20B-3900-0163 ซึ่งมี SRAM ขนาด 1MB โดยทั่วไปแล้วจะเกี่ยวข้องกับรุ่น Model A การติดตั้งโมดูลที่มีความจุ SRAM ไม่ถูกต้องหรือเวอร์ชัน FROM สำหรับรุ่น CNC ที่ติดตั้ง จะไม่สามารถเริ่มต้นได้หรือทำให้เกิดข้อผิดพลาดด้านความเข้ากันได้

ตรวจสอบตัวอักษรรุ่น CNC ที่ติดตั้ง (รุ่น A หรือรุ่น B) จากหน้าจอข้อมูลระบบของ CNC ก่อนสั่งซื้อ ยืนยันหมายเลขชิ้นส่วนของโมดูลที่ติดตั้งจากฉลากบน PCB ไม่ใช่จากเอกสารประกอบเพียงอย่างเดียว เนื่องจากโมดูลสามารถเปลี่ยนภาคสนามได้ในระหว่างการให้บริการก่อนหน้านี้

หมายเหตุขั้นตอนการเปลี่ยน

เนื้อหา FROM จะไม่ถูกเก็บรักษาไว้โดยอัตโนมัติเมื่อโมดูลถูกลบ — สำรองข้อมูล FROM ทั้งหมดก่อนที่จะลบออก หากการกำหนดค่าซอฟต์แวร์ได้รับการแก้ไขจากสถานะโรงงาน ข้อมูล SRAM จะถูกเก็บไว้ตราบใดที่แบตเตอรี่สำรองยังคงแข็งแรงในระหว่างการสลับ สลับโมดูลในขณะที่ CNC เปิดอยู่หากขั้นตอนอนุญาต หรือตรวจสอบให้แน่ใจว่ามีการสำรองข้อมูลใหม่ก่อนที่จะเริ่มต้น หลังจากติดตั้งอุปกรณ์ทดแทนแล้ว ให้โหลด FROM ซอฟต์แวร์ใหม่และกู้คืนข้อมูล SRAM จากการสำรองข้อมูลก่อนดำเนินการใช้งานจริง

คำถามที่พบบ่อย

คำถามที่ 1: แบตเตอรี่สำรองอยู่ภายในโมดูล A20B-3900-0183 หรือไม่

ไม่ แบตเตอรี่สำรอง SRAM อยู่บนแผงวงจรหลักของ CNC หรือในที่ใส่แบตเตอรี่ใกล้กับแผงวงจรหลัก ไม่ใช่อยู่ภายในโมดูลหน่วยความจำนี้ การถอดโมดูลนี้ไม่ส่งผลต่อแบตเตอรี่ อย่างไรก็ตาม หากแบตเตอรี่หมดก่อนหรือระหว่างการเปลี่ยน ข้อมูล SRAM (พารามิเตอร์ ออฟเซ็ต) จะหายไป ตรวจสอบสภาพแบตเตอรี่ก่อนเริ่มเปลี่ยนโมดูลหน่วยความจำ

คำถามที่ 2: ข้อมูลใดบ้างที่ต้องโหลดซ้ำหลังจากเปลี่ยน A20B-3900-0183

เนื้อหา FROM (ซอฟต์แวร์ปฏิบัติการ CNC, แลดเดอร์ PMC, ไฟล์พารามิเตอร์) จะต้องโหลดซ้ำจากการสำรองข้อมูล ข้อมูล SRAM (พารามิเตอร์เครื่องจักร เครื่องมือ และออฟเซ็ตงาน) จะต้องได้รับการกู้คืนจากการสำรองข้อมูล หากไม่ได้ถูกเก็บรักษาไว้ในระหว่างการสลับ การสำรองข้อมูลเครื่องโดยสมบูรณ์ซึ่งครอบคลุมทั้งข้อมูล FROM และ SRAM ถือเป็นสิ่งสำคัญก่อนที่จะเปลี่ยนโมดูลหน่วยความจำ

คำถามที่ 3: A20B-3900-0183 (512K SRAM) สามารถใช้แทน A20B-3900-0163 (1MB SRAM) ได้หรือไม่

ไม่ ความจุ SRAM ที่แตกต่างกันรองรับรุ่น CNC ที่แตกต่างกันด้วยขนาดตารางพารามิเตอร์ที่แตกต่างกัน การติดตั้งโมดูลที่มี SRAM ไม่เพียงพอทำให้เกิดข้อผิดพลาดในการจัดเก็บพารามิเตอร์ การติดตั้งโมดูล SRAM ที่สูงกว่าในระบบที่ไม่ต้องการอาจทำให้เกิดปัญหาความเข้ากันได้ด้วย จับคู่หมายเลขชิ้นส่วนให้ตรงกับรุ่น CNC ที่ติดตั้งไว้เสมอ

คำถามที่ 4: CNC แสดงข้อผิดพลาดการตรวจสอบ FROM หลังจากเปิดเครื่อง โมดูลหน่วยความจำผิดปกติหรือไม่?

ข้อผิดพลาดในการตรวจสอบ FROM โดยทั่วไปบ่งชี้ว่าเนื้อหา FROM เสียหาย ไม่ว่าจะเกิดจากการไฟฟ้าขัดข้องระหว่างการดำเนินการเขียนหรือจากชิปแฟลชที่เสื่อมสภาพ ลองโหลดซอฟต์แวร์ FROM ซ้ำจากการสำรองข้อมูลใหม่ทั้งหมด หากข้อผิดพลาดยังคงอยู่หลังจากโหลดซ้ำ แสดงว่าหน่วยความจำแฟลชในโมดูลเสื่อมลง และจำเป็นต้องเปลี่ยนโมดูล

คำถามที่ 5: CNC แสดงการแจ้งเตือนหน่วยความจำ (ข้อผิดพลาด SRAM parity หรือที่คล้ายกัน) เมื่อเริ่มต้นระบบ นี่คือโมดูลหน่วยความจำใช่ไหม

ข้อผิดพลาดพาริตีใน SRAM อาจบ่งบอกถึงแบตเตอรี่สำรองที่หมด (ทำให้ข้อมูลเสียหายระหว่างการปิดเครื่อง) หรือชิป SRAM ที่ล้มเหลว ตรวจสอบและเปลี่ยนแบตเตอรี่สำรองก่อน หากข้อผิดพลาดหายไปหลังจากเปลี่ยนแบตเตอรี่และกู้คืนข้อมูล SRAM แสดงว่าแบตเตอรี่เป็นสาเหตุ หากข้อผิดพลาดยังคงอยู่กับแบตเตอรี่ที่ได้รับการยืนยันและโหลดข้อมูลใหม่แล้ว แสดงว่า SRAM ในโมดูลทำงานล้มเหลว และจำเป็นต้องเปลี่ยนโมดูล
