| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

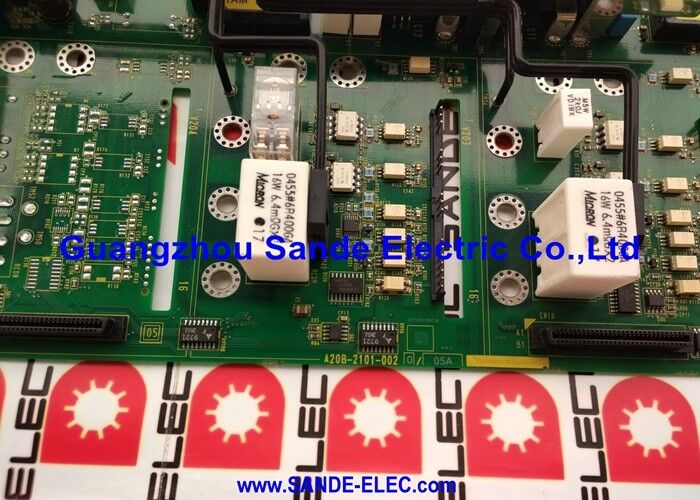

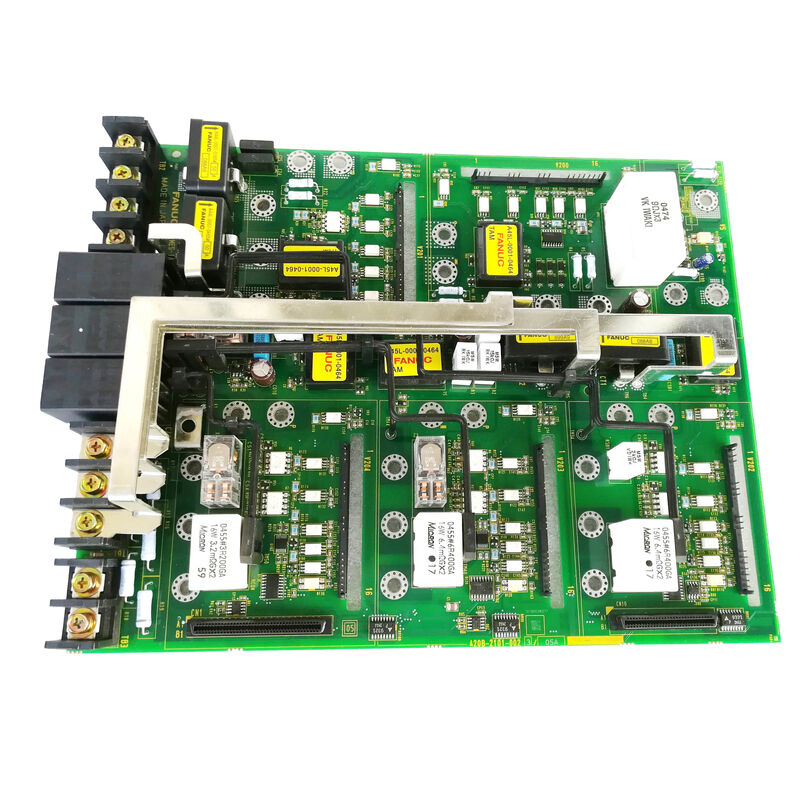

| หมายเลขรุ่น | A20B-2101-0020 |
FANUC Beta-i SVM1 ซีรีส์เป็นเซอร์โวแอมพลิฟายเออร์แกนเดียวจากระบบขับเคลื่อน Beta-i แบบประหยัดของ FANUC ในกรณีที่ SVM2 ซีรีส์ Alpha-i มีแกนเซอร์โวสองแกนในโมดูลเดียว SVM1 จะกำหนดโมดูลหนึ่งโมดูลต่อหนึ่งแกนโดยเฉพาะ โดยเสนอโซลูชันที่ง่ายกว่าและคุ้มต้นทุนมากกว่าสำหรับเครื่องจักรที่ต้องการใช้ไดรฟ์แบบแกนเดียวหรือในกรณีที่การเปลี่ยนแกนแต่ละแกนทำได้จริงมากกว่า
SVM1 ครอบคลุมช่วงพิกัดกระแสเอาต์พุตในตระกูลผลิตภัณฑ์ A06B-6130:
| แบบอย่าง | หมายเลขคำสั่งซื้อ | กระแสสูงสุด |
|---|---|---|
| SVM1-4i | A06B-6130-H001 | 4 เม.ย |
| SVM1-20i | A06B-6130-H002 | 20 เม.ย |
| SVM1-40i | A06B-6130-H003 | 40 เม.ย |
| SVM1-80i | A06B-6130-H004 | 80 เม.ย |
A20B-2101-0050 เป็น PCB ควบคุมที่ให้บริการ 3 ตัวแปรแรก ได้แก่ 4i, 20i และ 40i 80i กระแสสูงใช้ PCB ควบคุม A20B-2101-0051 แยกต่างหาก
| พารามิเตอร์ | ค่า |
|---|---|
| เข้ากันได้ | SVM1-4i, SVM1-20i, SVM1-40i |
| หมายเลขคำสั่งซื้อ | A06B-6130-H001 / H002 / H003 |
| อินเทอร์เฟซ | FSSB (ไฟเบอร์ออปติก) |
| กระแสสูงสุด | 4A / 20A / 40A (ต่อรุ่น) |
| เบรกแบบไดนามิก | รวมอยู่ด้วย |
| ป้อนข้อมูล | 200–240VAC |
| บทบาทของคณะกรรมการ | ควบคุมบอร์ดพีซี |
ทั้งคู่เป็น PCB ควบคุม Beta-i SVM1 ในซีรีส์ A20B-2101:
A20B-2101-0050:สำหรับ SVM1-4i, SVM1-20i, SVM1-40i — อัตราปัจจุบันสูงถึง 40A สูงสุด รุ่นกระแสไฟต่ำกว่าใช้แผงจ่ายไฟ A20B-2101-0090 และ A20B-2101-0091 พร้อมการ์ดควบคุมนี้
A20B-2101-0051:สำหรับ SVM1-80i และ SVM1-40HVi — กระแสไฟสูงสุดและแรงดันไฟฟ้าสูง (400–480V) ที่สูงกว่าซึ่งต้องการการปรับขนาดป้อนกลับปัจจุบันและการกำหนดค่าไดรฟ์เกตที่แตกต่างกัน
บอร์ดควบคุมทั้งสองนี้ไม่สามารถใช้แทนกันได้ การติดตั้ง A20B-2101-0051 ใน SVM1-20i หรือ A20B-2101-0050 ใน SVM1-80i ทำให้เกิดพฤติกรรมเซอร์โวที่ไม่ถูกต้อง
ข้อผิดพลาดของบอร์ดควบคุม SVM1-40i:เครื่องขยายสัญญาณเซอร์โว Beta-i SVM1-40i (A06B-6130-H003) พัฒนาสัญญาณเตือนเซอร์โว บอร์ดจ่ายไฟทดสอบอย่างถูกต้อง PCB ควบคุม A20B-2101-0050 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนคืนค่าฟังก์ชันแกนเซอร์โว
การซ่อมแซมเซอร์โวเครื่องกลึงหลายแกน:เครื่องกลึง CNC ใช้ไดรฟ์ SVM1-20i แยกกันสามตัว — หนึ่งตัวต่อแกน ไดรฟ์หนึ่งตัวพัฒนาสัญญาณเตือนการสื่อสาร FSSB แบบถาวร มีการเปลี่ยนแผงควบคุม A20B-2101-0050 บนไดรฟ์ที่ได้รับผลกระทบ
คำถามที่ 1: A20B-2101-0050 รองรับการควบคุมกระแส HRV (High Response Vector) หรือไม่
ซีรีส์ Beta-i SVM1 พร้อม A20B-2101-0050 รองรับการควบคุมกระแส HRV มาตรฐาน HRV3 ประสิทธิภาพสูงกว่ามีอยู่ในรุ่น A20B-2101-0051 (สำหรับ SVM1-80i) สำหรับแอปพลิเคชัน SVM1-4i, 20i และ 40i แบนด์วิดท์ลูปควบคุมที่ A20B-2101-0050 มอบให้จะจับคู่กับขอบเขตประสิทธิภาพของไดรฟ์ขนาดเล็กเหล่านี้
คำถามที่ 2: A20B-2101-0050 สามารถแทนที่ A20B-2101-0051 ใน SVM1-80i ได้หรือไม่
ไม่ A20B-2101-0051 ได้รับการระบุไว้สำหรับ SVM1-80i — รุ่นที่มีกระแสสูงกว่านั้นต้องการสเกลป้อนกลับกระแสที่แตกต่างกันและอินเทอร์เฟซเกทไดรฟ์ที่แตกต่างกันไปยังอุปกรณ์ IGBT ที่มีขนาดใหญ่กว่า การติดตั้ง A20B-2101-0050 ใน SVM1-80i จะทำให้เกิดการควบคุมกระแสไฟฟ้าที่ไม่ถูกต้อง ซึ่งอาจส่งผลให้เกิดสัญญาณเตือนเซอร์โว
คำถามที่ 3: การแทนที่ A20B-2101-0050 จำเป็นต้องป้อนพารามิเตอร์เซอร์โวใหม่หรือไม่
ไม่ พารามิเตอร์เซอร์โว (ID มอเตอร์, ประเภทตัวเข้ารหัส, อัตราขยาย, ขีดจำกัดกระแส) จะถูกจัดเก็บไว้ในหน่วยความจำพารามิเตอร์หลักของ CNC การเปลี่ยน A20B-2101-0050 จะไม่ส่งผลต่อพารามิเตอร์ที่เก็บไว้ หลังจากติดตั้งบอร์ดทดแทนแล้ว CNC จะสร้างการสื่อสาร FSSB ขึ้นมาใหม่ และใช้พารามิเตอร์ที่มีอยู่กับ PCB ควบคุมใหม่
คำถามที่ 4: บอร์ดจ่ายไฟที่จับคู่กับ A20B-2101-0050 ในแต่ละรุ่น SVM1 คืออะไร
ทั้งแผงควบคุม (A20B-2101-0050) และแผงจ่ายไฟจะต้องไม่เสียหายเพื่อให้ไดรฟ์ทำงานได้ เมื่อสัญญาณเตือนเซอร์โวติดตามไปยังอุปกรณ์อิเล็กทรอนิกส์ของไดรฟ์ ให้ยืนยันว่ามีข้อผิดพลาดอยู่ที่แผงควบคุมหรือแผงจ่ายไฟก่อนที่จะเปลี่ยนเพียงตัวเดียว
คำถามที่ 5: ไดรฟ์ SVM1 สามารถขนานเพื่อให้ได้กระแสรวมที่สูงกว่าได้หรือไม่
ไม่ ไดรฟ์ FANUC SVM1 ได้รับการออกแบบให้เป็นเครื่องขยายสัญญาณแบบแกนเดี่ยวแบบสแตนด์อโลน กระแสไฟไม่สามารถใช้ร่วมกันระหว่างยูนิต SVM1 แบบขนานบนมอเตอร์แกนเดียวกัน สำหรับข้อกำหนดของแกนกระแสสูงที่เกินค่าสูงสุด 40A (ขีดจำกัดของช่วง A20B-2101-0050) โมดูล SVM1-80i (A20B-2101-0051) หรือซีรีส์ Alpha-i ถือเป็นโซลูชันที่เหมาะสม
