| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-1212-0901 |

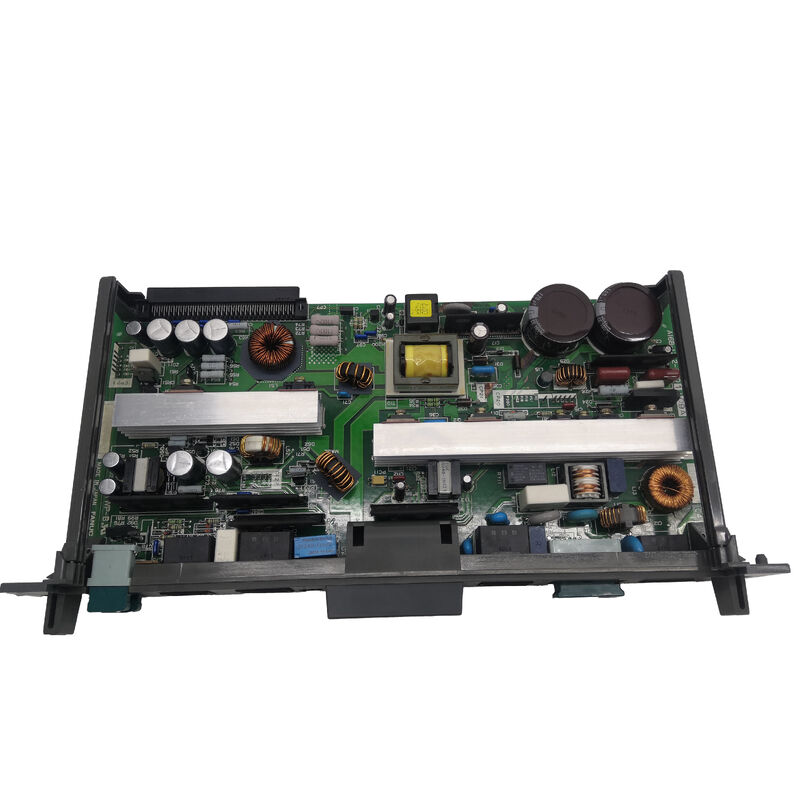

A16B-1212-0901 เป็น PSU A1 แบบ C1 ที่เข้ากับรากหลัก 2 สล็อตของเครื่องควบคุม CNC FANUC รุ่น 16 และ 18และ EDM ที่สร้างขึ้นรอบรุ่นของผู้ควบคุมเหล่านี้มันอยู่บนราคติดกับบอร์ด CPU และบอร์ด I/O และมันให้พลังงานกับบอร์ดทั้งหมดในราค
แหล่งไฟฟ้านี้มีหน่วย I/P ภายใน วงจรรีเล่ยพลังงานการเข้าที่บูรณาการที่บริหารลําดับการเปิดและปิดพลังงาน CNCการสลับ interlock ระหว่างวงจรปิดฉุกเฉินภายนอกและ CNC ของภายในพลังงาน-บนโลจิกทํางานผ่านหน่วยนี้.
แบตเตอรี่สํารองอยู่ภายใน PSUไม่อยู่บนบอร์ด CPU หลัก แบตเตอรี่นั้นรักษาข้อมูล SRAM บนบอร์ด CPU หลัก (ปารามิเตอร์ CNC, โปรแกรม, การสับเปลี่ยนเครื่องมือ) ทุกครั้งที่ CNC ติดซึ่งมีผลต่อการแทนที่: หาก A16B-1212-0901 ถอนออกจากเรคนานกว่าประมาณ 30 นาที แบตเตอรี่ไม่สามารถให้พลังงาน SRAM ของบอร์ด CPU และข้อมูลที่เก็บไว้อาจสูญเสียปล่อยให้หน่วยเดิมติดตั้งจนกว่าหน่วยสํารองพร้อมที่จะติดตั้ง. หากไฟฟ้าได้ถูกตัดออกสําหรับระยะเวลานานก่อนการมาถึง ตรวจสอบว่าข้อมูล CNC ยังคงไม่เสียหายจากสํารองปัจจุบันก่อนการเริ่มต้นเครื่อง
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-1212-0901 |
| ประเภท | พลังงานไฟฟ้า A1 (C1) |
| หน่วยงาน | 200 วา 240 วอลต์ AC |
| CNC ที่เข้ากันได้ | ซีรี่ย์ 16-MA/MB/TA/TB, 18-MA/MB/TA/TB |
| รูปแบบ Rack | รากหลัก 2 สล็อต |
| สร้างใน | หน่วย I/P |
| LED สถานะ | PIL (สีเขียว = พลังงาน AC) สีแดง (ความผิดพลาด) |
| น้ําหนัก | 0.91 กิโลกรัม |
| ซีรี่ย์ | A16B-1212 |
ไลด์สองตัวบนหน้าด้านหน้าของเครื่องพลังงานให้สถานะทันที:
GDP (สีเขียว):ไฟส่องเมื่อพลังงานเข้า AC อยู่ที่ CP1 หาก PIL ติดด้วยพลังงานเครื่อง เช็คพลังงานเข้า AC และไฟฟิวส์ที่ F1 (ไฟฟิวส์เข้า AC 200V: Daito GP75)
LED สีแดง:ไฟส่องเมื่อเครื่องพลังงานตรวจพบความผิดพลาดภายในLED นี้เปิดด้วย PIL ยังเปิดแสดงให้เห็นว่าปั๊มพลังงานได้รับ AC แต่มีความล้มเหลวภายใน.
ฟิวส์เพิ่มเติมป้องกันการออกของ CRT / LCD 9 นิ้ว (F3) และพลังงานหน่วย I / O (F4)แบตเตอรี่ที่ใช้ใน PSU นี้คือ A98L-0031-0012 ไม่รวมอยู่ในหน่วย และต้องสั่งแยกหากแบตเตอรี่ที่มีอยู่หมด.
Q1: ทําไม A16B-1212-0901 ของเดิมต้องติดตั้งไว้จนกว่าตัวแทนจะมาถึง?
แบตเตอรี่สํารองของ SRAM อยู่ภายในเครื่องพลังงานนี้ มันยังให้พลังงานต่อเนื่องกับ SRAM ของบอร์ด CPU หลักผ่านการเชื่อมต่อด้านหลัง การถอด PSU จะตัดพลังงานของแบตเตอรี่ไปยัง SRAMและ CNC ปริมาตรและข้อมูลโปรแกรมสามารถสูญเสียภายใน 30 นาที.เก็บเครื่องเดิมติดตั้งจนคุณพร้อมที่จะติดตั้งเครื่องสํารองทันที
Q2: LED สีเขียวของ PIL ติด และ CNC จะไม่เปิด.
PIL Off หมายถึงไม่มีพลังงานแอลซีที่หน่วยเข้าของ PSU ก่อนที่จะสมมุติว่า PSU มีความบกพร่อง ตรวจสอบความแรงดันแอลซีที่ CP1 ด้วยเครื่องวัด ตรวจสอบไฟฟิวส์เข้าของ F1 (Daito GP75)หากความดัน AC มีอยู่และไฟฟิวส์ไม่เสียหาย แต่ PIL ยังคงปิด, วงจรเข้าของ PSU ได้ล้มเหลวและหน่วยต้องการการซ่อมแซมหรือเปลี่ยน
Q3: เครื่องควบคุม FANUC ไหนที่เข้ากันได้กับ A16B-1212-0901?
หน่วยนี้รองรับ FANUC ซีรีส์ 16 และ 18 ระบบควบคุมรุ่นแรกในรุ่น A และ B: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC และ 18-TCเครื่องควบคุมหุ่นยนต์ R-J บางเครื่องยังใช้พลังงานนี้มันเข้ากับการตั้งค่า rack compact 2 สล็อต ไม่เป็น rack หลายสล็อตที่ใหญ่กว่าที่ใช้ในการตั้งค่า CNC ที่มีความสามารถสูงกว่า
Q4: แบตเตอรี่ A16B-1212-0901 ใช้อะไร และควรเปลี่ยนมันบ่อยแค่ไหน?
เบอร์ส่วนแบตเตอรี่คือ A98L-0031-0012 และไม่รวมอยู่ใน PSU. FANUC แนะนําการเปลี่ยนทุก 2-3 ปีหรือเมื่อสัญญาณเตือนแบตเตอรี่ปรากฏบน CNC.เปลี่ยนแบตเตอรี่ด้วย CNC เปิดถ้าเป็นไปได้เพื่อหลีกเลี่ยงการสูญเสียข้อมูล SRAM .
Q5: A16B-1212-0901 สามารถซ่อมแซมได้หรือไม่หรือต้องเปลี่ยน?
การซ่อมแซมมีให้บริการทั่วไปผ่านผู้เชี่ยวชาญด้านซ่อมแซม FANUC CNC PSU. จุดที่ผิดปกติทั่วไปประกอบด้วย DC Output Filter Capacitors, Components of the rectifier stage และ Relay ในหน่วย I/P.อุปกรณ์ซ่อมแซมจากผู้เชี่ยวชาญที่มีการตรวจสอบการทดสอบภาระเต็มบนเครื่องควบคุม FANUC 16/18 ที่ทํางานเป็นทางเลือกที่น่าเชื่อถือและประหยัดในการหาแหล่งที่ใช้แทน.
