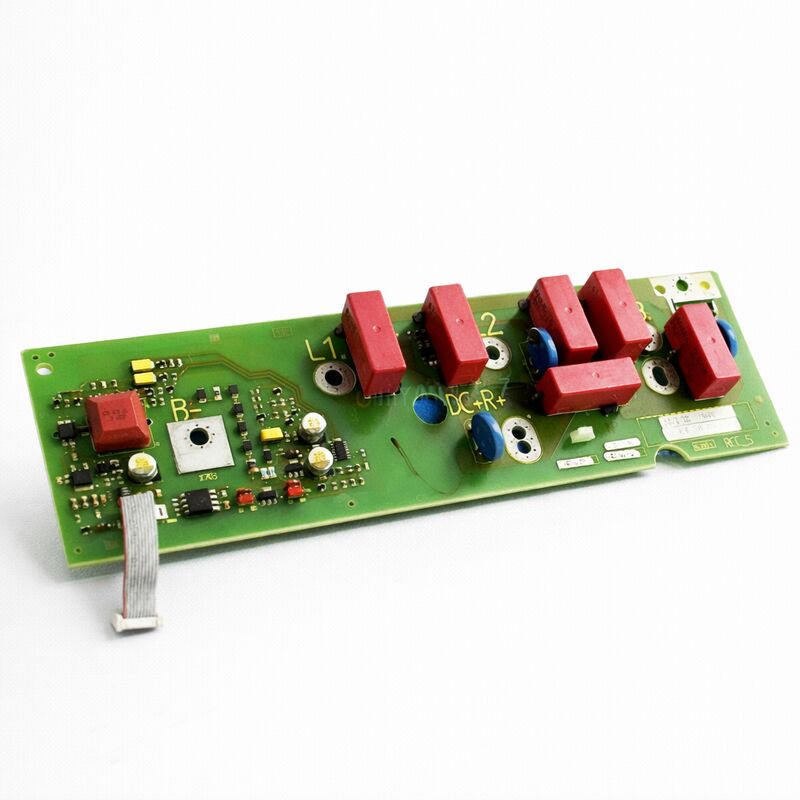

บอร์ดเบรกซีเมนส์เดิม / บอร์ดซึมซึม / บอร์ดป้องกันการกระแทก A5E002268102 A5EOO22681O2

Siemens A5E002268102 | อะไหล่ PCB สำหรับไดรฟ์และระบบอัตโนมัติในอุตสาหกรรม — ซีรีส์ A5E, เยอรมนี

หมายเลขอะไหล่: A5E002268102

ผู้ผลิต: Siemens AG (เยอรมนี)

ประเภทผลิตภัณฑ์: อะไหล่ PCB — ซีรีส์ A5E

ซีรีส์อะไหล่: A5E (ระบบการตั้งหมายเลขส่วนประกอบอะไหล่ภายในของ Siemens)

การใช้งาน: ระบบไดรฟ์, CNC และระบบอัตโนมัติในอุตสาหกรรมของ Siemens

ประเทศผู้ผลิต: เยอรมนี

ภาพรวม

A5E002268102 คือแผงวงจรพิมพ์อะไหล่ของ Siemens ที่ระบุภายใต้ระบบการตั้งหมายเลขส่วนประกอบภายใน A5E ของ Siemens

การระบุ A5E คือการอ้างอิงที่มีโครงสร้างของ Siemens สำหรับส่วนประกอบทดแทนและอะไหล่ที่ใช้ในกลุ่มผลิตภัณฑ์ไดรฟ์ในอุตสาหกรรม, CNC, ระบบอัตโนมัติ และอิเล็กทรอนิกส์กำลังของ Siemens — ครอบคลุม SINAMICS, SIMOVERT MASTERDRIVES, SIMODRIVE, MICROMASTER, SIMOREG และแพลตฟอร์มระบบอัตโนมัติที่เกี่ยวข้อง

แผงวงจรหรือชุดประกอบย่อยอิเล็กทรอนิกส์แต่ละชิ้นภายในผลิตภัณฑ์ไดรฟ์หรือระบบอัตโนมัติของ Siemens จะมีหมายเลขอ้างอิง A5E ที่ไม่ซ้ำกัน ซึ่งบันทึกไว้ในรายการอะไหล่ของอุปกรณ์ A5E002268102 คือตัวระบุสำหรับชุดประกอบแผงวงจรทดแทนเฉพาะหนึ่งชิ้นภายในระบบ Siemens โฮสต์

ทำหน้าที่เฉพาะ — ไม่ว่าจะเป็นแผงควบคุม, ชุดประกอบเกตไดรเวอร์, แหล่งจ่ายไฟ, แผงอินเทอร์เฟซ หรือชุดประกอบย่อยตามฟังก์ชัน — ภายในผลิตภัณฑ์ไดรฟ์หรือระบบอัตโนมัติที่ระบุไว้

Siemens ผลิตอะไหล่ A5E ตามมาตรฐานส่วนประกอบและกระบวนการผลิตเดียวกันกับแผงวงจรดั้งเดิมที่ติดตั้งในอุปกรณ์ที่ผลิต

การเปลี่ยนด้วยหมายเลขอะไหล่ A5E ที่ถูกต้องจะคืนค่าระบบให้มีคุณสมบัติเหมือนใหม่ โดยใช้แผงวงจรที่ผลิตตามข้อกำหนดคุณภาพเดียวกับของเดิม

ข้อมูลจำเพาะหลัก

ซีรีส์ A5E — ระบบอะไหล่ที่มีโครงสร้างของ Siemens

ระบบการตั้งหมายเลข A5E ของ Siemens ให้ตัวระบุเดียวที่ชัดเจนสำหรับส่วนประกอบอิเล็กทรอนิกส์ที่เปลี่ยนได้ทุกชิ้นในกลุ่มผลิตภัณฑ์อุตสาหกรรม เมื่อระบบไดรฟ์หรือระบบอัตโนมัติต้องการเปลี่ยนแผงวงจร หมายเลข A5E ที่เกี่ยวข้อง — ซึ่งพบในรายการอะไหล่ของคู่มือบริการผลิตภัณฑ์ หรือบนฉลากของแผงวงจรที่ติดตั้ง — คือการอ้างอิงการสั่งซื้อที่แน่นอน

ระบบนี้ช่วยขจัดความกำกวม: หนึ่งหมายเลข, หนึ่งแผงวงจร, โดยไม่คำนึงถึงผลิตภัณฑ์ Siemens ที่รองรับ

A5E002268102 เป็นไปตามข้อกำหนดนี้

หมายเลขบนฉลากของแผงวงจรระบุตัวตนได้อย่างไม่ซ้ำกัน สอดคล้องกับชุดประกอบแผงวงจรเฉพาะหนึ่งชิ้นในระบบการผลิตของ Siemens

เอกสารการบริการสำหรับอุปกรณ์ที่ติดตั้งแผงวงจรนี้จะแสดงรายการหมายเลขนี้ในตารางอะไหล่ โดยอ้างอิงถึงตำแหน่งทางกายภาพและฟังก์ชันของแผงวงจรภายในอุปกรณ์นั้น

สำหรับทีมบำรุงรักษาที่จัดการการติดตั้งไดรฟ์หรือระบบอัตโนมัติของ Siemens การบันทึกหมายเลข A5E ของแผงวงจรทดแทนที่สำคัญในแต่ละหน่วยที่ติดตั้ง — ดึงมาจากคู่มือบริการของหน่วย — เป็นแนวทางปฏิบัติที่ดีในการบำรุงรักษา

เมื่อเกิดข้อผิดพลาด หมายเลข A5E ของแผงวงจรจะพร้อมใช้งานทันทีสำหรับการสั่งซื้อโดยไม่จำเป็นต้องระบุประเภทของแผงวงจรก่อนในระหว่างเหตุการณ์ความล้มเหลวที่กำลังเกิดขึ้น

คุณภาพและความถูกต้อง — เหตุใดหมายเลขอะไหล่ A5E จึงมีความสำคัญ

ระบบ A5E ยังทำหน้าที่เป็นกลไกการยืนยันความถูกต้อง อะไหล่ A5E ของ Siemens ของแท้ผลิตบนสายการผลิตที่ผ่านการตรวจสอบของ Siemens โดยใช้ส่วนประกอบที่ผ่านการรับรอง และทดสอบตามมาตรฐานคุณภาพการส่งออกเดียวกันกับแผงวงจรของอุปกรณ์ดั้งเดิม

หมายเลข A5E บนฉลากของแผงวงจรช่วยให้ Siemens และผู้ให้บริการที่ได้รับอนุญาตสามารถตรวจสอบได้ว่าแผงวงจรเป็นอะไหล่ Siemens ของแท้ ไม่ใช่ของปลอมหรือของทดแทนทั่วไป

ของทดแทนทั่วไปอาจมีลักษณะภายนอกคล้ายกับของเดิม — ขนาดทางกายภาพใกล้เคียงกัน, รูปแบบขั้วต่อใกล้เคียงกัน — แต่อาจใช้ส่วนประกอบเกรดต่ำกว่าที่ไม่ตรงตามข้อกำหนดด้านความร้อน, ไฟฟ้า หรือความน่าเชื่อถือของของเดิม

ในสภาพแวดล้อมของไดรฟ์กำลังสูง ซึ่งอุณหภูมิมีการเปลี่ยนแปลง, สัญญาณรบกวนจากการสวิตช์มีความสำคัญ และความน่าเชื่อถือเป็นสิ่งสำคัญ ความแตกต่างระหว่างอะไหล่ A5E ของแท้กับของทดแทนอาจวัดได้จากอายุการใช้งานหลายปี

สำหรับแอปพลิเคชันที่สำคัญต่อการผลิต ซึ่งการหยุดทำงานโดยไม่คาดคิดมีค่าใช้จ่ายสูง การใช้อะไหล่ A5E ของ Siemens ของแท้เป็นแนวทางที่ปลอดภัยที่สุด

A5E002268102 ที่สั่งซื้อผ่านห่วงโซ่อุปทานของ Siemens หรือตัวแทนจำหน่ายที่ได้รับอนุญาตของ Siemens จะมีการตรวจสอบย้อนกลับและการรับประกันคุณภาพที่หมายเลข A5E บ่งบอก

คำแนะนำเชิงปฏิบัติ — การระบุและสั่งซื้อแผงวงจร A5E

ในการยืนยันว่า A5E002268102 เป็นอะไหล่ที่ถูกต้องสำหรับอุปกรณ์เฉพาะ ให้ค้นหาแผงวงจรที่ต้องการภายในตู้ไดรฟ์หรือระบบอัตโนมัติ และอ่านหมายเลขอะไหล่จากฉลากของแผงวงจร

หากฉลากแสดง A5E002268102 นี่คือการอ้างอิงการสั่งซื้อที่ถูกต้อง ตรวจสอบกับส่วนอะไหล่ของคู่มือบริการอุปกรณ์หรือคำแนะนำการบำรุงรักษาเพื่อยืนยัน

หากฉลากของแผงวงจรไม่สามารถอ่านได้ หรือไม่สามารถเข้าถึงแผงวงจรทางกายภาพได้ รายการอะไหล่ของคู่มือบริการ — ซึ่งโดยทั่วไปจะจัดเรียงตามตำแหน่งของแผงวงจรภายในอุปกรณ์ — จะระบุหมายเลข A5E สำหรับชุดประกอบย่อยที่เปลี่ยนได้แต่ละชิ้น

พอร์ทัลอะไหล่ของ Siemens ออนไลน์ยังอนุญาตให้ยืนยันหมายเลข A5E ตามประเภทอุปกรณ์ได้

การจัดการ ESD — การปกป้อง PCB ที่มีความละเอียดอ่อน

แผงวงจร A5E002268102 มีส่วนประกอบที่ไวต่อการคายประจุไฟฟ้าสถิต เหตุการณ์ ESD เพียงครั้งเดียวระหว่างการจัดการแผงวงจรอาจไม่ทำให้เกิดความล้มเหลวทันที แต่สามารถสร้างข้อบกพร่องแฝง — เกตออกไซด์ที่อ่อนแอ หรือรอยต่อที่กลับทิศทางซึ่งทำงานได้ในตอนแรก แต่จะล้มเหลวก่อนเวลาอันควรในการใช้งาน

ป้องกันสิ่งนี้โดยการจัดการแผงวงจรด้วยสายรัดข้อมือ ESD ที่ได้รับการอนุมัติซึ่งเชื่อมต่อกับจุดกราวด์ที่เหมาะสมเสมอ

ทำงานบนพื้นผิวที่นำไฟฟ้าหรือกระจายไฟฟ้า เก็บแผงวงจรไว้ในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่นำไฟฟ้าได้เดิมจนกว่าจะติดตั้ง

ระหว่างการถอดแผงวงจรที่ชำรุดและการติดตั้งแผงวงจรทดแทน หลีกเลี่ยงการสัมผัสกับด้านส่วนประกอบของแผงวงจรหรือขาขั้วต่อที่เปิดออกโดยตรง จับที่ขอบของ PCB

แม้ในสภาพแวดล้อมที่มีการรับรู้ ESD เป็นอย่างดี ก็ควรเสริมสร้างแนวปฏิบัตินี้ — ความเสียหายจาก ESD ระดับแผงวงจรเป็นเรื่องปกติและมักจะถูกระบุผิดว่าเป็นสาเหตุอื่น

คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะยืนยันได้อย่างไรว่า A5E002268102 เป็นแผงวงจรที่ถูกต้องสำหรับไดรฟ์ Siemens เฉพาะของฉันโดยไม่เสี่ยงต่อการสั่งซื้อผิดพลาด?

ค้นหาคู่มือบริการหรือเอกสารอะไหล่สำหรับรุ่นไดรฟ์และหมายเลขซีเรียลเฉพาะ รายการอะไหล่จะระบุแผงวงจรทดแทนแต่ละชิ้นด้วยหมายเลข A5E และตำแหน่งภายในไดรฟ์

ตรวจสอบฉลากของแผงวงจรที่ติดตั้งกับรายการในรายการอะไหล่ หากทั้งสองแสดง A5E002268102 สำหรับตำแหน่งแผงวงจรเดียวกัน แสดงว่าส่วนประกอบถูกต้อง

หากไม่มีเอกสารของไดรฟ์ ฝ่ายสนับสนุนด้านเทคนิคของ Siemens สามารถยืนยันหมายเลข A5E ที่ถูกต้องได้โดยใช้การระบุประเภทและหมายเลขซีเรียลของไดรฟ์

คำถามที่ 2: แผงวงจรเสียหายระหว่างเหตุการณ์ความล้มเหลว — ไฟกระชาก. A5E002268102 จะถูกแทนที่. ควรตรวจสอบแผงวงจรอื่น ๆ ก่อนนำไดรฟ์กลับมาใช้งานหรือไม่?

ไฟกระชากที่รุนแรงพอที่จะทำให้แผงวงจรหนึ่งเสียหาย อาจส่งผลกระทบต่อแผงวงจรและส่วนประกอบที่อยู่ติดกันด้วย หลังจากเปลี่ยน A5E002268102 แล้ว ให้ตรวจสอบแผงวงจรอื่น ๆ ในไดรฟ์เพื่อหาสัญญาณความเสียหายจากไฟกระชาก — การเปลี่ยนสี, รอยไหม้บนส่วนประกอบ, หรือตัวเก็บประจุที่บวม

หากไฟกระชากมีนัยสำคัญ ให้ตรวจสอบตัวเก็บประจุ DC bus (วัดค่าความจุและ ESR) และตรวจสอบแผงวงจรอื่น ๆ ที่เชื่อมต่อโดยตรงกับรางจ่ายไฟ

นอกจากนี้ ให้ตรวจสอบและหากจำเป็น ให้ปรับปรุงการป้องกันไฟกระชากที่อินพุตแหล่งจ่ายไฟของตู้ไดรฟ์

คำถามที่ 3: A5E002268102 มีจำหน่ายเป็นอะไหล่ใหม่หรือเป็นอะไหล่ที่ผ่านการปรับปรุงเท่านั้น?

ความพร้อมใช้งานขึ้นอยู่กับสถานะวงจรชีวิตของแพลตฟอร์มผลิตภัณฑ์ Siemens ที่ใช้แผงวงจรนี้ หากแพลตฟอร์มโฮสต์ยังคงอยู่ในสายการผลิต A5E002268102 อาจมีจำหน่ายใหม่จาก Siemens หรือตัวแทนจำหน่ายที่ได้รับอนุญาต

สำหรับแพลตฟอร์มที่เลิกผลิตแล้ว จะมีสินค้าคงคลังเก่าใหม่และแผงวงจรที่ผ่านการปรับปรุงและทดสอบแล้วจากตลาดอิเล็กทรอนิกส์อุตสาหกรรม

แผงวงจรที่ผ่านการปรับปรุงจากซัพพลายเออร์ผู้เชี่ยวชาญที่มีชื่อเสียงมีฟังก์ชันเทียบเท่ากับของใหม่และเป็นทางเลือกที่คุ้มค่าเมื่อไม่มีสินค้าใหม่

คำถามที่ 4: อะไรคือสาเหตุที่แผงวงจรซีรีส์ A5E ล้มเหลวในการใช้งานอุตสาหกรรมปกติ โดยไม่รวมเหตุการณ์ไฟกระชาก?

โหมดความล้มเหลวตามธรรมชาติที่พบบ่อยที่สุดในแผงวงจรควบคุมไดรฟ์คือ: การเสื่อมสภาพของตัวเก็บประจุอิเล็กโทรไลต์ (ตัวเก็บประจุแห้งไปตามการเปลี่ยนแปลงอุณหภูมิหลายปี ทำให้สูญเสียความจุและเพิ่ม ESR); ความล้าของรอยต่อบัดกรี (การเปลี่ยนแปลงอุณหภูมิทำให้เกิดรอยแตกเล็ก ๆ ในรอยต่อบัดกรีแบบทะลุรูและ SMD ซึ่งในที่สุดจะทำให้เกิดวงจรเปิดเป็นครั้งคราวหรือถาวร); และการล็อคอินของส่วนประกอบ CMOS หรือการเสื่อมสภาพของออกไซด์ที่เกิดจากการสัมผัส ESD สะสมระหว่างการบำรุงรักษาเป็นเวลาหลายปี

ความล้มเหลวของแผงวงจรที่อ้างว่าเป็น "ความตายฉับพลัน" มักเป็นผลมาจากกระบวนการเสื่อมสภาพที่ช้าเหล่านี้ถึงขีดจำกัด — แผงวงจรดูเหมือนจะปกติจนกระทั่งไม่ทำงาน

คำถามที่ 5: สามารถซ่อมแซม A5E002268102 ในระดับส่วนประกอบแทนที่จะเปลี่ยนหากมีส่วนประกอบเพียงชิ้นเดียวที่เสียหายอย่างเห็นได้ชัดหรือไม่?

การซ่อมแซมระดับแผงวงจรเป็นไปได้ทางเทคนิคสำหรับแผงวงจร A5E บางรุ่น — ตัวเก็บประจุอิเล็กโทรไลต์ที่ชำรุด, ทรานซิสเตอร์แบบแยกส่วนที่ระเบิด, หรือวาริสเตอร์ที่ชำรุด สามารถเปลี่ยนได้โดยช่างอิเล็กทรอนิกส์ที่มีทักษะและอุปกรณ์ที่เหมาะสม

อย่างไรก็ตาม การซ่อมแซมระดับส่วนประกอบต้องมีการเข้าถึงแผนผัง (ซึ่งมักถูกจำกัด), การจัดหาส่วนประกอบเฉพาะ และความสามารถในการทำงานกับส่วนประกอบ SMD แบบละเอียดโดยไม่ทำให้เกิดความเสียหายต่ออุปกรณ์ข้างเคียง

สำหรับทีมบำรุงรักษาส่วนใหญ่ การเปลี่ยนแผงวงจรทั้งหมดด้วย A5E002268102 จะใช้งานได้จริงมากกว่าและให้ผลลัพธ์ที่ทราบว่าดี

การซ่อมแซมส่วนประกอบอาจคุ้มค่าที่จะดำเนินการหากแผงวงจรมีระยะเวลารอคอยนาน, หากระบุโหมดความล้มเหลวได้อย่างชัดเจน, หรือหากมีบริการซ่อมไดรฟ์เฉพาะทาง
