ORIGINAL SIEMENS SCR Trigger Board TDB BOARD A5E00412608 A5EOO4126O8 การใช้งานของเครื่องยนต์

Siemens A5E00412608 | MICROMASTER 440 อินเวอร์เตอร์/คอนเวอร์เตอร์ ทริกเกอร์บอร์ด — แผงวงจรจุดไส้ตะเกียง IGBT สำหรับส่วนกำลังของไดรฟ์

หมายเลขชิ้นส่วน: A5E00412608

หมายเลขอ้างอิงทางเลือก: A5E00412705

ผู้ผลิต: Siemens AG (เยอรมนี)

ประเภทผลิตภัณฑ์: ทริกเกอร์บอร์ด — แผงวงจรจุดไส้ตะเกียง IGBT สำหรับส่วนกำลังของอินเวอร์เตอร์/คอนเวอร์เตอร์ AC

ตระกูลผลิตภัณฑ์: MICROMASTER 440 (MM440)

น้ำหนัก: ~490 กรัม

ระดับการติดไฟ: UL 94V-0

สถานะการผลิต: เลิกผลิตโดยผู้ผลิตแล้ว

ประเทศผู้ผลิต: เยอรมนี

ภาพรวม

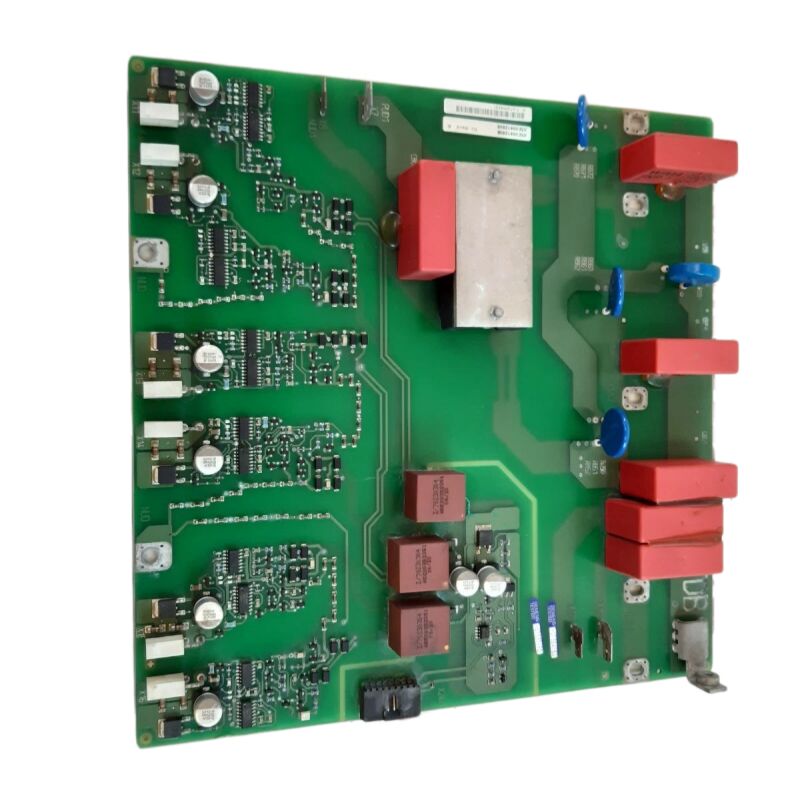

A5E00412608 คือทริกเกอร์บอร์ด — ชุดแผงวงจรพิมพ์สำหรับจุดไส้ตะเกียง IGBT — สำหรับไดรฟ์ความถี่แปรผัน AC ของ Siemens MICROMASTER 440 มันทำหน้าที่เป็นส่วนต่อประสานระหว่างอิเล็กทรอนิกส์ควบคุมดิจิทัลของ MM440 และทรานซิสเตอร์สวิตชิ่งจริงในส่วนกำลังของอินเวอร์เตอร์ของไดรฟ์

หน้าที่หลักของมันนั้นตรงไปตรงมาแต่มีความสำคัญอย่างยิ่ง: รับคำสั่งมอดูเลชันความกว้างพัลส์จากบอร์ดควบคุม และแปลงเป็นพัลส์เกตที่มีการตั้งเวลาที่แม่นยำซึ่งจะเปิดและปิดทรานซิสเตอร์ IGBT จริง

เมื่อบอร์ดนี้ล้มเหลว ส่วนเอาต์พุตของไดรฟ์จะเงียบ — ไม่มีการสวิตช์ ไม่มีแรงดันไฟฟ้าไปยังมอเตอร์ ไม่มีการเคลื่อนไหว

MICROMASTER 440 เป็นแพลตฟอร์มไดรฟ์ AC อเนกประสงค์ของ Siemens ครอบคลุมตั้งแต่ 0.12 กิโลวัตต์ ถึง 250 กิโลวัตต์ และตลอดอายุการผลิตที่ยาวนาน ได้กลายเป็นหนึ่งในไดรฟ์ที่ถูกนำไปใช้มากที่สุดในระบบอัตโนมัติทางอุตสาหกรรมทั่วโลก

สายพานลำเลียง, เครื่องปั่นเหวี่ยง, คอมเพรสเซอร์, สายการผลิตเครื่องอัดรีด, อุปกรณ์ยก, เครื่องจักรบรรจุภัณฑ์ — รายการการใช้งานเกือบจะยาวเท่ากับรายการอุตสาหกรรมที่พึ่งพาไดรฟ์ MM440

การติดตั้งเหล่านี้จำนวนมากยังคงทำงานได้อย่างมีประสิทธิภาพในปัจจุบัน การทำให้ระบบทำงานต่อไปได้นั้นต้องการการเข้าถึงส่วนประกอบภายในไดรฟ์ที่เชื่อถือได้ เช่น A5E00412608 ซึ่งเป็นเหตุผลว่าทำไมตลาดหลังการขายที่แข็งแกร่งจึงยังคงให้บริการไซต์งานต่างๆ นานหลังจากที่ Siemens เลิกผลิตชิ้นส่วนนี้ไปแล้ว

หมายเลขอ้างอิงทางเลือก A5E00412705 ปรากฏบนบอร์ดรุ่นที่มีฟังก์ชันการทำงานเหมือนกัน และมักจะแสดงควบคู่ไปกับ A5E00412608 ในฐานข้อมูลอะไหล่

ทั้งสองหมายเลขอ้างอิงใช้สำหรับตำแหน่งเดียวกันในส่วนกำลังของ MM440 แม้ว่าการยืนยันหมายเลขเฉพาะกับป้ายบนบอร์ดที่ติดตั้งอยู่ยังคงเป็นขั้นตอนที่ปลอดภัยที่สุดก่อนทำการสั่งซื้อ

ข้อมูลจำเพาะหลัก

ทริกเกอร์บอร์ดทำอะไร — และทำไมจึงสำคัญ

ส่วนอินเวอร์เตอร์ของ MM440 ใช้สะพาน IGBT แบบสามเฟสเพื่อแปลงแรงดันไฟฟ้า DC Link ของไดรฟ์ให้เป็นแรงดันไฟฟ้า AC ที่ควบคุมซึ่งมอเตอร์มองเห็น IGBT หกตัวประกอบกันเป็นสะพานนี้ — สองตัวต่อเฟส จัดเรียงในตำแหน่งสวิตช์บนและล่าง

ทริกเกอร์บอร์ดสร้างพัลส์เกตสำหรับอุปกรณ์ทั้งหกนี้

พัลส์เกตเหล่านี้ต้องมีการตั้งเวลาที่แม่นยำ แม้แต่ข้อผิดพลาดเล็กน้อยในการตั้งเวลา — พัลส์เกตมาถึงเร็วหรือช้าเกินไปเล็กน้อย หรือไม่มาถึงเลย — จะทำให้เกิดปัญหาทันที การจุดไส้ตะเกียงเร็วเกินไปของอุปกรณ์ที่ไม่ถูกต้องจะสร้างสภาวะการลัดวงจร (shoot-through): สวิตช์ทั้งบนและล่างในเฟสเดียวจะนำกระแสพร้อมกัน ทำให้ DC Link ลัดวงจรและสร้างกระแสเกินที่ทำลายล้าง

พัลส์ที่ขาดหายไปจะทำให้เฟสมอเตอร์ไม่ถูกขับเคลื่อน ทำให้เกิดรูปคลื่นกระแสที่ไม่สมมาตร การกระเพื่อมของแรงบิด และความร้อนของมอเตอร์

A5E00412608 ป้องกันผลลัพธ์เหล่านี้ บอร์ดมีวงจรตรวจจับการลดความอิ่มตัว (desaturation detection) ที่ตรวจสอบ IGBT แต่ละตัวในระหว่างสถานะเปิด

หาก IGBT ไม่สามารถอิ่มตัวตามปกติได้ — บ่งชี้ถึงการไหลของกระแสที่อุปกรณ์ไม่สามารถรองรับได้ — บอร์ดจะทำงานก่อนที่ซอฟต์แวร์ควบคุมจะตอบสนอง โดยการระงับพัลส์เกตทั้งหมดเพื่อป้องกันส่วนกำลัง การตอบสนองด้วยฮาร์ดแวร์นี้ทำงานในระดับไมโครวินาที

ระดับการติดไฟ UL 94V-0

ระดับ UL 94V-0 ของวัสดุซับสเตรตของบอร์ดเป็นการจัดประเภทสูงสุดในการทดสอบเปลวไฟแนวตั้งของ UL ภายใต้สภาวะการทดสอบ ซับสเตรต UL 94V-0 จะต้องดับเองภายในสิบวินาทีของการใช้เปลวไฟห้าครั้ง และต้องไม่หยดอนุภาคที่ติดไฟ

การจัดประเภทนี้ยืนยันว่าวัสดุ PCB ของ A5E00412608 ไม่ได้รองรับหรือแพร่กระจายการเผาไหม้ในกรณีที่เกิดความผิดปกติภายในหรือแหล่งความร้อนที่อยู่ใกล้เคียง

ในตู้ไดรฟ์อุตสาหกรรมที่บอร์ดหลายตัว ตัวเก็บประจุ และตัวนำกระแสสูงครอบครองพื้นที่ปิดที่ใช้ร่วมกัน ระดับนี้ไม่ใช่แค่การทำเครื่องหมาย — แต่เป็นคุณสมบัติความปลอดภัยจากอัคคีภัยที่ใช้งานได้จริง ซึ่งจำกัดว่าความผิดปกติเฉพาะจุดสามารถลุกลามได้อย่างไร

ข้อกำหนดในการจัดการ ESD

ไอซีเกตไดรเวอร์และออปโตคัปเปลอร์บน A5E00412608 นั้นไวต่อ ESD การจัดการใดๆ นอกสภาพแวดล้อมที่ควบคุม ESD — การสัมผัสด้วยมือเปล่าในบริเวณส่วนประกอบ การสัมผัสกับพื้นผิวพลาสติกหรือเสื้อผ้าใยสังเคราะห์ — มีความเสี่ยงที่จะเกิดความเสียหายซึ่งอาจมองไม่เห็นทันที แต่จะทำให้อายุการใช้งานของบอร์ดสั้นลง หรือทำให้เกิดพฤติกรรมความผิดปกติเป็นระยะๆ ในการใช้งาน

ระหว่างการติดตั้งหรือถอดออก ให้ใช้สายรัดข้อมือที่ต่อลงดิน ทำงานบนพื้นผิวที่นำไฟฟ้า และขนส่งบอร์ดในบรรจุภัณฑ์โลหะป้องกันไฟฟ้าสถิต

ข้อควรระวังเดียวกันนี้ใช้กับการถอดบอร์ดที่ชำรุด — ควรบรรจุอย่างถูกต้องเพื่อส่งคืนไปยังบริษัทซ่อมแซม หากมีการวางแผนประเมินระดับส่วนประกอบ

คำถามที่พบบ่อย

คำถามที่ 1: MM440 แสดงข้อผิดพลาด F022 (ground fault) เมื่อสั่งงาน แต่ได้ยืนยันแล้วว่ามอเตอร์และสายเคเบิลเอาต์พุตไม่มี ground fault โดยการทดสอบความต้านทานฉนวน A5E00412608 อาจสร้างสัญญาณข้อผิดพลาดที่ผิดพลาดได้หรือไม่?

F022 อาจมีต้นกำเนิดจากทริกเกอร์บอร์ด หากวงจรวัดกระแสของบอร์ดสร้างการอ่านค่ากระแสที่แตกต่างกันผิดพลาด

เซ็นเซอร์กระแสของบอร์ดจะป้อนข้อมูลให้กับอัลกอริทึมตรวจจับ ground fault ของไดรฟ์ และเซ็นเซอร์ที่เบี่ยงเบนหรือล้มเหลวจะสร้างสัญญาณ ground fault ที่ปรากฏขึ้น แม้ในการติดตั้งที่สมบูรณ์แบบ

ตรวจสอบการเชื่อมต่อเซ็นเซอร์กระแสของบอร์ดก่อนเปลี่ยนบอร์ด — สายใยแก้วนำแสงที่หลวมระหว่างทริกเกอร์บอร์ดและบอร์ดควบคุมเป็นสาเหตุทั่วไปของการเกิด F022 ที่ผิดพลาด

คำถามที่ 2: มีอะไหล่ทางเลือก A5E00412705 แต่ A5E00412608 แสดงว่าหมดสต็อก สามารถใช้แทนกันได้โดยไม่ต้องกำหนดค่าไดรฟ์ใหม่หรือไม่?

A5E00412705 และ A5E00412608 เป็นบอร์ดที่เกี่ยวข้องกันอย่างใกล้ชิดสำหรับการใช้งาน MM440 เดียวกัน ผู้จำหน่ายหลังการขายหลายรายระบุว่าสามารถใช้แทนกันได้ อย่างไรก็ตาม ประวัติการผลิตภายในของ Siemens บางครั้งอาจมีการปรับปรุงฮาร์ดแวร์เล็กน้อยระหว่างชิ้นส่วนที่มีหมายเลขใกล้เคียงกัน

ขั้นตอนที่ปลอดภัยที่สุดคือการตรวจสอบหมายเลขซีเรียลและวันที่ผลิตของไดรฟ์กับป้ายบนบอร์ดที่ติดตั้งอยู่ก่อนยืนยันความสามารถในการใช้แทนกันได้

ไม่จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์ไดรฟ์เมื่อเปลี่ยนทริกเกอร์บอร์ด — พารามิเตอร์ไดรฟ์จะถูกเก็บไว้ในบอร์ดควบคุม

คำถามที่ 3: หลังจากติดตั้ง A5E00412608 ใหม่ MM440 ทำงานได้ แต่รูปคลื่นกระแสของมอเตอร์แสดงความไม่สมมาตรเล็กน้อยในเฟสหนึ่ง นี่เป็นสัญญาณของบอร์ดที่เปลี่ยนใหม่มีข้อบกพร่องหรือไม่?

ความไม่สมมาตรเล็กน้อยทันทีหลังจากการติดตั้งบอร์ดบางครั้งสะท้อนถึงค่าออฟเซ็ตการวัดกระแสที่ตกค้างในวงจรเซ็นเซอร์ของบอร์ดใหม่ ซึ่งจะปรับแก้เองหลังจากไดรฟ์เสร็จสิ้นรอบการทำงานเต็มโหลดครั้งแรก

หากความไม่สมมาตรยังคงอยู่หลังจากใช้งานภายใต้โหลดไม่กี่นาทีแรก ให้ตรวจสอบการเชื่อมต่อใยแก้วนำแสงระหว่างทริกเกอร์บอร์ดและบอร์ดควบคุม — ใยแก้วที่เสียบไม่แน่นอาจทำให้เกิดความล่าช้าของเฟสในช่องขับเกตช่องใดช่องหนึ่ง ซึ่งปรากฏเป็นความไม่สมมาตรของกระแสในเอาต์พุตของมอเตอร์

คำถามที่ 4: บอร์ด A5E00412608 มีรอยไหม้ที่มองเห็นได้ในบริเวณขับเกตสำหรับตำแหน่ง IGBT หนึ่ง สาเหตุหลักคือบอร์ดหรือ IGBT?

รอยไหม้ในตำแหน่งขับเกตเฉพาะเกือบจะบ่งชี้เสมอว่า IGBT ที่เกี่ยวข้องประสบปัญหาที่ทำให้กระแสผิดปกติไหลย้อนกลับผ่านวงจรเกต นี่เกือบจะเป็นสัญญาณว่า IGBT ล้มเหลวก่อน (ลัดวงจรหรือเกตออกไซด์แตก) และทำให้ทริกเกอร์บอร์ดเสียหายตามมา

ก่อนติดตั้งทริกเกอร์บอร์ดใหม่ ให้ทดสอบโมดูลกำลัง IGBT — ยืนยันว่าตำแหน่ง IGBT ทั้งหกแสดงความต้านทานเกต-แคโทดปกติและไม่มีการลัดวงจรคอลเลกเตอร์-อิมิตเตอร์

การติดตั้ง A5E00412608 ใหม่บนไดรฟ์ที่มี IGBT ที่ชำรุดจะทำให้เกิดความล้มเหลวซ้ำ

คำถามที่ 5: MM440 ที่มี A5E00412608 กำลังจะปลดประจำการ ทริกเกอร์บอร์ดอยู่ในสภาพใช้งานได้ดี สามารถเก็บไว้เป็นอะไหล่สำหรับ MM440 อื่นที่มีขนาดเฟรมเดียวกันได้หรือไม่?

ได้ — ทริกเกอร์บอร์ดที่ได้รับการยืนยันว่าใช้งานได้ดีจากไดรฟ์ที่ปลดประจำการเป็นอะไหล่ที่มีค่าสำหรับยูนิต MM440 อื่นที่มีช่วงกำลังเท่ากัน

เก็บไว้ในบรรจุภัณฑ์โลหะป้องกันไฟฟ้าสถิตพร้อมป้ายแสดงหมายเลขชิ้นส่วน A5E รุ่นไดรฟ์และขนาดเฟรมที่ถอดออก และวันที่ถอดออก

เก็บไว้ในที่แห้ง ห่างจากแหล่งความร้อน

ก่อนนำไปใช้ในการติดตั้งทดแทน ให้ทำการตรวจสอบบนแท่นวางภายใต้แสงสว่างที่ดีเพื่อตรวจสอบความเสียหายทางกลหรือการกัดกร่อนบริเวณขั้วต่อ

บอร์ดที่ได้รับการจัดเก็บอย่างถูกต้องเป็นเวลาหลายปีมักจะสามารถใช้งานได้ตามปกติ
