ประเภทสินค้า:ส่วนซ่อมบํารุงบล็อกพลังงาน IGD2/R4 บอร์ดขับประตู IGBT พร้อมโมดูล IGBT
A5E00714561 เป็นชุดซ่อมบํารุง Power Block ของ SINAMICS ✅ บอร์ดขับประตู IGD2/R4 ครบถ้วนที่นํามาพร้อมกับโมดูล IGBT 380A (FS300R12KE3-S1) สําหรับการดูแล SINAMICS S120, G120,และ G150 แบล็อกพลังงานขับเคลื่อนชัสซี่.
นี่คือชุดที่รวมทั้งความฉลาดและพลังงานการสลับของส่วนอินเวอร์เตอร์ในหน่วยเดียวที่สามารถเปลี่ยนได้: บอร์ดขับประตู IGD2/R4 ให้แรงขับประตูการวัดปัจจุบัน, และการป้องกันฮาร์ดแวร์ ขณะที่โมดูล IGBT FS300R12KE3-S1 เป็นอุปกรณ์เปลี่ยนพลังงานสูงที่แปลงพลังงานบัส DC เป็นกระแสไฟฟ้าที่ควบคุมได้
หน่วยการตั้งชื่อเต็มของเครื่องยนต์ IGD2/R4/480V/380A ระบุประเภทความดันของเครื่องยนต์ (เข้า AC 480V, ผลิตประมาณ 650V DC bus) กระแสออกอันดับ (380A)และรุ่นไดรเวอร์บอร์ดประตู (IGD2 ไดรเวอร์ประตู IGBT รุ่นที่สอง), รูปแบบปัจจัย R4) ที่ 480V และ 380A หน่วยพลังงานนี้ให้บริการ SINAMICS หม้อขับเคลื่อนหม้อโมดูลในประเภท 200 250kW ระดับพลังงานที่พบในปั๊มขนาดใหญ่ขับเคลื่อน, สถานีคอมเพรเซอร์,สาย extruder, แฟนขนาดใหญ่ และการใช้งานในกระบวนการอุตสาหกรรมที่ใช้งานหนัก
The unit was originally supplied as a repair part specifically for authorised Siemens service partners — it is listed as a field-service assembly intended for power block replacement in these larger drive units.
ตัวอ้างอิง GWE ในอ้างอิงภายในของชิ้นส่วนยืนยันว่ามันมาจากสถานที่ผลิต Gerätewerk Erlangen
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A5E00714561 |
| อ้างอิง GWE | GWE:A5E00714561 |
| ผู้ผลิต | Siemens AG (GWE Erlangen) |
| ประเภทสินค้า | IGD2/R4 Gate Driver Board + IGBT Module (การซ่อมบํารุงบล็อกพลังงาน) |
| ระดับความกระชับกําลัง | 480V AC |
| เรตติ้งปัจจุบัน | 380A |
| โมดูล IGBT | FS300R12KE3-S1 (380A / 400V AC) |
| ขนาด | ~510 × 190 × 60 มม. |
| ไดรฟ์ที่เข้ากันได้ | SINAMICS S120, G120, G150 |
| สถานะการผลิต | หยุดผลิต |
| ประเทศกําเนิด | เยอรมนี |

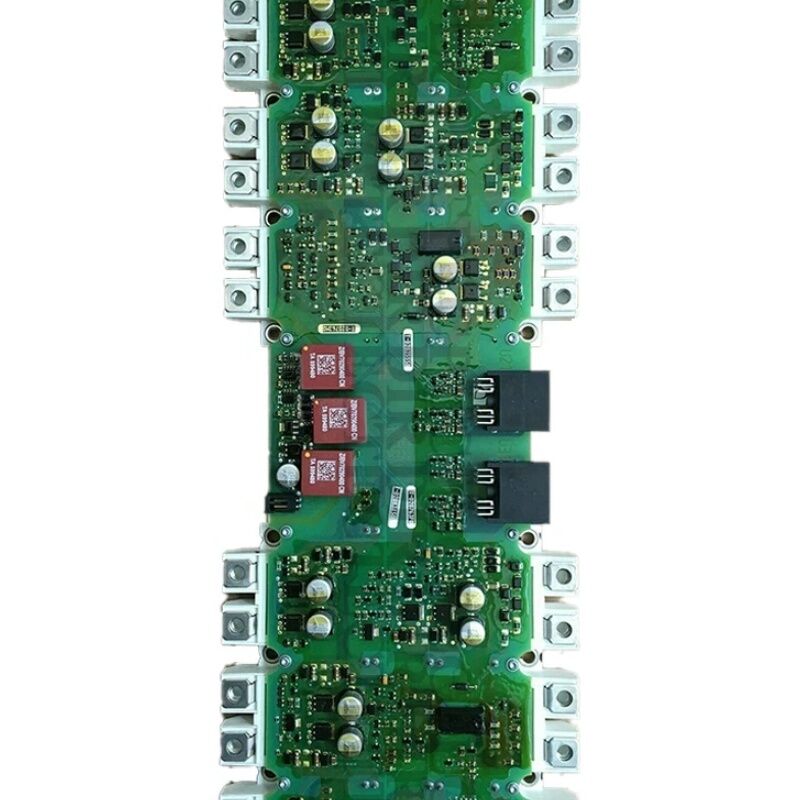

The IGD2 (second-generation IGBT Gate Driver) is the circuit board that sits directly on the IGBT power module and provides the complete interface between the drive's Control Unit and the power transistors.
บอร์ด IGD2/R4 ทําหน้าที่สามอย่างที่แตกต่างกันในบล็อกพลังงาน:
การผลิตเกตไดรฟ์หน่วยควบคุม (CU320, CU310 หรือคล้ายกัน) สร้างคําสั่งการสลับ PWM สําหรับตําแหน่ง IGBT หกตําแหน่งในสะพานอินเวอร์เตอร์สามเฟสบอร์ด IGD2 ได้รับคําสั่งเหล่านี้และแปลงพวกเขาให้กับความแรงดันและกระแสกระแสที่จริงเปลี่ยนประตู IGBT.
การขับขี่ประตูต้องการเวลาที่แม่นยํา, ระดับความเครียดประตูที่ถูกต้อง, และการควบคุมเวลาการเพิ่ม ภาพที่ตรงกับโมดูล IGBT FS300R12KE3-S1
การวัดปัจจุบันบอร์ด IGD2 ยังประมวลผลสัญญาณการวัดกระแสไฟฟ้าระยะมอเตอร์จากเซ็นเซอร์ในบล็อกพลังงาน
การวัดแบบอานาล็อกเหล่านี้ถูกแปลงเป็นข้อมูลดิจิตอล และส่งต่อต่อหน่วยควบคุมเป็นผลตอบสนองปัจจุบันสําหรับอัลกอริทึมการควบคุมเวกเตอร์ของเครื่องขับเคลื่อน
ความแม่นยําในที่นี้คือสิ่งที่กําหนดความแม่นยําในการควบคุมทอร์ค
การป้องกันฮาร์ดแวร์การป้องกันที่รวดเร็วที่สุดในไดรฟ์ หน่วยตรวจจับความอ่อนแอของ IGBT ตอบในไมโครวินาที ลงตัวบนบอร์ด IGD2
เมื่อ IGBT เริ่มเปิด และความแรงกดของคอลเลคเตอร์-เอมีเตอร์ (VCE) ของมันล้มเหลวปกติ IGD2 จะตรวจจับเรื่องนี้ภายในเหตุการณ์การเปิดและทันทีกําจัดการกระแทกประตูทั้งหมด
ไม่มีซอฟต์แวร์ลุปใดๆ ที่สามารถเทียบความเร็วการตอบสนองนี้ได้ และในระดับ 380A การป้องกันนี้คือการป้องกันหลักต่อการทําลาย IGBT ในสภาพความผิดพลาด
FS300R12KE3-S1 เป็นโมดูลสะพาน IGBT สามเฟสเต็มที่ระดับ 300A (มีความสามารถสูงสุด 380A) บนปริมาตรการระดับความกระตุ้น 1200Vเหมาะสําหรับการใช้งานเครื่องขับเคลื่อนสลับ 480V ที่ความแรงกระชับของบัส DC มีประมาณ 650 ∼ 700V.
โมดูลนี้มี IGBT ทั้ง 6 ชุดของตัวแปลงสามเฟสอยู่ในแพคเกจฟิสิกส์เดียว
โมดูล IGBT นี้คือสิ่งที่การประกอบ A5E00714561 ถูกสร้างขึ้นรอบ ๆ
บอร์ดขับประตู IGD2/R4 ได้ถูกออกแบบมาโดยเฉพาะเจาะจงสําหรับความต้องการของประตู FS300R12KE3-S1 ✅ ความจุของประตู, ระดับความกระชับกระแสของประตูที่ต้องการและลักษณะความเร็วการสลับของ IGBT ที่เฉพาะเจาะจงนี้กําหนดการออกแบบวงจรขับประตู.
เมื่อการติดตั้งชุด A5E00714561 โมดูล IGBT และตัวขับประตูที่ตรงกันการรับประกันว่าวงจรขับเคลื่อนประตูถูกปรับปรุงให้เหมาะสมกับอุปกรณ์พลังงานที่ขับเคลื่อน.
A5E00714561 ถูกกําหนดไว้สําหรับการติดตั้งโดยพันธมิตรบริการที่ได้รับอนุญาตจากซีเมนส์
นี้สะท้อนความต้องการความปลอดภัยในการทํางานในระดับบล็อกพลังงานในเครื่องขับ SINAMICS ในรูปแบบเซสซี่
ก่อนการดําเนินงานด้านการบํารุงรักษาบล็อกพลังงานใด ๆ สภาพต่อไปนี้ต้องถูกยืนยัน:บัสไฟฟ้าแบบ DC ยืนยันว่าถูกปล่อยให้ต่ํากว่า 50V (รอเวลา 5 นาทีอย่างน้อยหลังจากแยก), ยืนยันด้วยการวัด); การป้องกัน ESD ครบถ้วนสําหรับการทํางานกับ IGD2 gate driver board
เมื่อติดตั้งชุดสํารอง วัสดุอินเตอร์เฟซความร้อนของโมดูล IGBT ต้องถูกนํามาใช้กับพื้นผิวสัมผัสของเครื่องระบายความร้อนตามวิธีที่กําหนดโดย Siemensสารผสมอินเตอร์เฟซความร้อนที่ไม่ถูกต้องหรือหายไปเพิ่มความต้านทานทางความร้อนที่หน่วยเชื่อม IGBT-heatsink, ส่งผลให้ IGBT อุณหภูมิเกินภายใต้ภาระ แม้จะมีการติดตั้งที่ถูกต้องทางกายภาพ
Q1: ไดรฟ์ SINAMICS แสดง F30022 (IGBT อุณหภูมิเกิน) ในอัตราการบรรทุกเต็ม. ไดรฟ์ของ heatsink ได้รับการยืนยันเย็นโดยการสัมผัส. สามารถ A5E00714561 แพวเวอร์บล็อคการประกอบเป็นแหล่งความผิดพลาด?
F30022 กับเครื่องระบายความร้อนเย็น แนะนําอย่างแรงว่าเซ็นเซอร์อุณหภูมิ IGBT บนบอร์ด IGD2 กําลังอ่านผิดผลิตค่าอุณหภูมิที่สูงอย่างประดิษฐ์.
หรือวัสดุผิวหน้าความร้อนระหว่างโมดูล IGBT และ heatsink อาจหายไปหรือถูกใช้ผิดสร้างอุณหภูมิที่สูงเกินจริง แต่ถูกตั้งไว้ที่ส่วนตัวของเครื่องระบายความร้อนยังไม่ได้ถึง.
ตรวจสอบสภาพของวัสดุอัตราความร้อน ก่อนสรุปว่ามีอาการผิดพลาดของเซ็นเซอร์
Q2: หลังจากเปลี่ยนบล็อกพลังงาน A5E00714561 ความผิดพลาดการขับเคลื่อน F30001 (ความแรงเกิน) ติดต่อทันทีในช่วงการทํางานครั้งแรกโดยไม่มีภาระ อะไรคือสาเหตุที่เป็นไปได้
F30001 ทันทีที่ทํางานครั้งแรกหลังจากเปลี่ยนบล็อกพลังงานโดยทั่วไปแสดงปัญหาการสับเปลี่ยนการวัดปัจจุบันบนบอร์ด IGD2 ใหม่
การกําหนดกระแสของเครื่องขับเคลื่อนใช้กระแสมอเตอร์ที่วัดเป็นผลตอบสนอง การสับเปลี่ยนการวัดกระแสในบอร์ดใหม่ทําให้เครื่องขับเคลื่อนเห็นกระแสที่เห็นได้ แม้จะหยุด
ตรวจสอบปริมาตรการออฟเซตปัจจุบันของไดรฟ์ และดําเนินการปรับขนาดปัจจุบันถ้าฟอร์มแวร์ของไดรฟ์รองรับมัน
และยืนยันว่า เครื่องเชื่อมเซ็นเซอร์ปัจจุบัน ที่บอร์ด IGD2 ใหม่
Q3: A5E00714561 มีรายการว่าเลิกผลิตพร้อมกับผลิตภัณฑ์ที่สอดคล้อง. ส่วนที่สอดคล้องควรใช้สําหรับการเปลี่ยนบล็อกพลังงานใหม่?
ส่วนต่อเนื่องสําหรับการซ่อมบํารุง IGD2/R4 480V/380A บล็อกพลังงานในครอบครัว SINAMICS คือส่วนซ่อมบํารุง IGD2 ในชุด A5E36717xxxที่เป็นตัวแทนของชุดพานขับประตูรุ่นต่อไปสําหรับโมดูล IGBT ที่มีกระแสไฟฟ้าเท่ากันหรือสูงกว่า.
ยืนยันตัวเลขชิ้นที่ตามมาด้วยตัวเลขลําดับของเครื่องขับ และฐานข้อมูลชิ้นส่วนสํารองของซีเมนส์เนื่องจากการจัดแผนที่ผู้สืบหน้าขึ้นอยู่กับสถานะการผลิตเฉพาะของเครื่องขับที่ติดตั้ง.
คําถามที่ 4: หน่วยบล็อกพลังงาน A5E00714561 สามารถใช้ในเครื่องขับเคลื่อนชัสซี่ SINAMICS ทุกชนิดได้ที่ 380A/480V หรือมันเฉพาะสําหรับรุ่นโมเตอร์โมดูลบางรุ่น?
A5E00714561 เป็นตัวเฉพาะสําหรับ SINAMICS Motor Module ตัวแปรที่ใช้ FS300R12KE3-S1 IGBT โมดูลในรูปแบบ R4
ไม่ใช้อุปกรณ์มอเตอร์ 380A/480V SINAMICS ทั้งหมดใช้ชนิดโมดูล IGBT หรือปัจจัยรูปแบบ R4 เดียวกัน ภาวะการผลิตที่แตกต่างกันและรุ่นโมดูลพลังงานอาจใช้อุปกรณ์ IGBT ที่แตกต่างกัน
ตรวจสอดคล้องหมายเลขลําดับและสภาพการผลิตของโมทอร์โมดูลที่ติดตั้งกับตารางการใช้ A5E00714561 ก่อนการติดตั้ง
Q5: โมดูล IGBT ในไดรฟ์ล้มเหลวจากการตัดสั้น. บอร์ดขับประตู IGD2 อาจได้รับความเสียหายเช่นกันและต้องเปลี่ยนมันพร้อมกับ IGBT?
ครับ เมื่อ IGBT ประสบความล้มเหลวเป็นวงจรสั้น เส้นทางของกระแสความผิดพลาดจะรวมวงจรประตูวงจรประตูบนบอร์ด IGD2 จะดูดดูดพลังงานความผิดพลาดซึ่งอาจทําลาย IC ไดรเวอร์เกต, optocouplers หรือกะตูน resistors แม้ว่าบอร์ดจะปรากฏไม่เสียหาย
Installing a new IGBT module on a drive that suffered an IGBT short-circuit without also replacing the IGD2 gate driver board risks immediate re-failure of the new IGBT due to compromised gate drive waveforms.
A5E00714561 แก้ปัญหานี้อย่างถูกต้อง โดยการนําส่วนประกอบทั้งคู่มาพร้อมกันเป็นชุดซ่อม
