หมายเลขชิ้นส่วน: A5E00714560
GWE Reference: GWE:A5E00714560
ผู้ผลิต: Siemens AG — Gerätewerk Erlangen, Germany

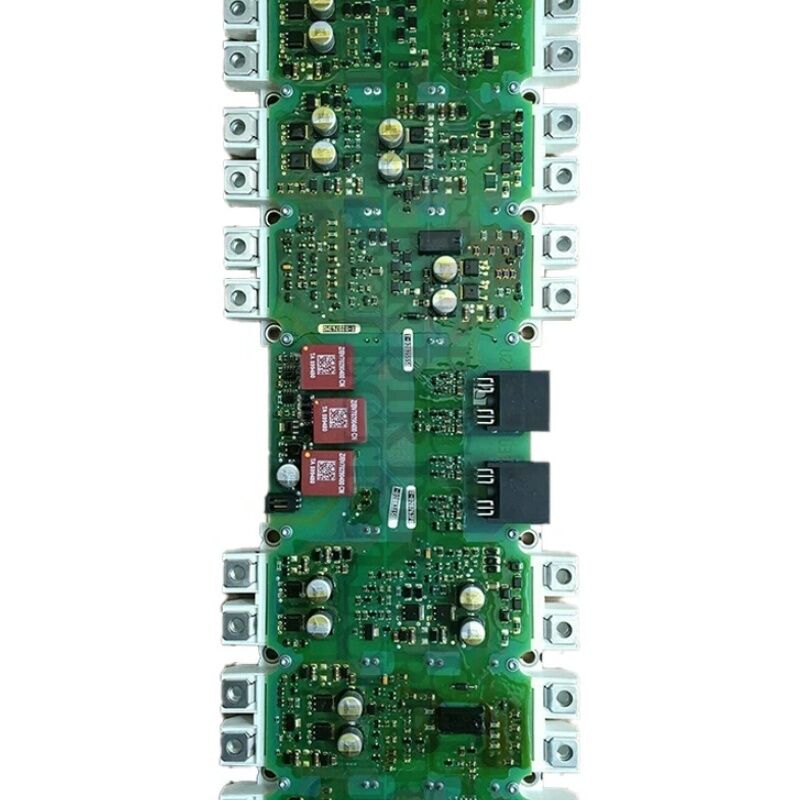

A5E00714560 เป็นสมาชิกตัวแรกของตระกูล A5E00714560 series — ตระกูล Power Block ของ SINAMICS IGD2/R4 โดยเป็นการจับคู่ตัวขับเกต IGBT รุ่นที่สอง (IGD2) กับโมดูล IGBT ที่เข้าชุดกันในฟอร์มแฟกเตอร์ R4 และทำหน้าที่เป็นชุดซ่อมแซมส่วนกำลังของอินเวอร์เตอร์สำหรับไดรฟ์แบบแชสซี SINAMICS G120, G120C และ G150
ซีรีส์นี้มีตั้งแต่ A5E00714560 ถึง A5E00714563 โดยแต่ละหมายเลขจะครอบคลุมการผสมผสานแรงดันไฟฟ้าและกระแสที่เฉพาะเจาะจงภายในช่วงไดรฟ์แบบแชสซีของ SINAMICS ในฐานะสมาชิกพื้นฐาน A5E00714560 จะถูกระบุควบคู่ไปกับตัวแทนโดยตรง A5E36717797 ในเอกสารอ้างอิงอะไหล่ของ Siemens เมื่อ A5E00714560 ไม่พร้อมใช้งาน A5E36717797 จะเป็นตัวแทนที่กำหนดไว้ — ฟังก์ชันเดียวกัน ฮาร์ดแวร์ตัวขับเกตที่อัปเดต
บอร์ด IGD2 จัดการสามฟังก์ชันพร้อมกัน: การแปลงคำสั่ง PWM จาก Control Unit ให้เป็นพัลส์เกตของ IGBT, การปรับสภาพการวัดกระแสเฟสของมอเตอร์สำหรับอัลกอริทึมการควบคุมแบบเวกเตอร์ และการใช้งานการป้องกันการลดแรงดันไฟฟ้าเกินในฮาร์ดแวร์ที่ตอบสนองในระดับไมโครวินาทีเพื่อยับยั้งเหตุการณ์การสวิตช์ที่ผิดพลาด
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A5E00714560 |
| GWE Reference | GWE:A5E00714560 |
| ผู้ผลิต | Siemens AG |
| ประเภทผลิตภัณฑ์ | การซ่อมแซม Power Block IGD2/R4 (Gate Driver + IGBT) |
| แพลตฟอร์มไดรฟ์ | SINAMICS G120, G120C, G150 |
| ฟอร์มแฟกเตอร์ | R4 |
| Gate Driver | IGD2 รุ่นที่สอง |
| สถานะการผลิต | เลิกผลิตแล้ว |
| ตัวแทน | A5E36717797 |
| ประเทศต้นกำเนิด | เยอรมนี |
บอร์ดในซีรีส์ A5E00714560 ทั้งหมดเป็นชุดประกอบ IGD2/R4 ที่ใช้ฟอร์มแฟกเตอร์ R4 ทางกายภาพเดียวกันและสถาปัตยกรรมตัวขับเกต IGD2 เดียวกัน หมายเลขชิ้นส่วนแต่ละรายการจะระบุอัตรากำลังที่เฉพาะเจาะจงภายในกลุ่มไดรฟ์แบบแชสซีของ SINAMICS หมายเลขที่ต่อเนื่องกันในซีรีส์ — A5E00714560, A5E00714561, A5E00714562, A5E00714563 — ครอบคลุมการผสมผสานแรงดันไฟฟ้าและกระแสที่แตกต่างกัน ไม่สามารถใช้แทนกันได้เสมอไป ให้ยืนยันหมายเลข A5E ที่เฉพาะเจาะจงจากฉลากของบอร์ดที่ติดตั้งก่อนทำการสั่งซื้อ
ตัวขับเกต IGD2 สื่อสารกับ SINAMICS Control Unit ผ่านการเชื่อมต่อใยแก้วนำแสง ให้การแยกทางไฟฟ้าระหว่างส่วนกำลังแรงดันสูงและอิเล็กทรอนิกส์ควบคุมแรงดันต่ำ การแยกนี้จะป้องกัน CU จากการเปลี่ยนแปลงแรงดันไฟฟ้าของ DC bus และช่วยให้สามารถเข้าถึงฟังก์ชันการควบคุมของไดรฟ์ได้อย่างปลอดภัยในขณะที่ส่วนกำลังทำงาน
เช่นเดียวกับชุดประกอบ Power Block IGD2/R4 ทั้งหมด A5E00714560 จะต้องติดตั้งบนฮีทซิงค์ของไดรฟ์โดยใช้วัสดุอินเทอร์เฟซระบายความร้อน (TIM) ที่ถูกต้องระหว่างแผ่นฐานของโมดูล IGBT และพื้นผิวฮีทซิงค์ การละเว้น TIM จะเพิ่มความต้านทานความร้อนที่จุดเชื่อมต่อ IGBT-heatsink และทำให้เกิดข้อผิดพลาดอุณหภูมิเกินก่อนเวลาอันควร แม้ว่าฮีทซิงค์เองจะยังคงเย็นอยู่ก็ตาม ให้ใช้ TIM ตามขั้นตอนที่ Siemens กำหนดก่อนยึดชุดประกอบ
Q1: ไดรฟ์แสดง F30021 หรือ F30022 โดยไม่มีมอเตอร์เชื่อมต่อ เป็นไปได้หรือไม่ที่ A5E00714560 จะมีข้อผิดพลาด?
ใช่ F30021 (กระแสเกิน) และ F30022 (กราวด์ฟอลต์) โดยไม่มีมอเตอร์เชื่อมต่อ สามารถเกิดจากวงจรวัดกระแสที่ล้มเหลวบนบอร์ด IGD2 ได้ — เซ็นเซอร์ของบอร์ดจะสร้างค่ากระแสที่ปรากฏแม้ไม่มีโหลด ตรวจสอบโดยการตรวจสอบว่าจอแสดงผลกระแสเฟสของไดรฟ์แสดงค่าที่ไม่ใช่ศูนย์เมื่อหยุดนิ่งหรือไม่ ค่าที่ไม่ใช่ศูนย์เป็นการยืนยันข้อผิดพลาดของวงจรวัดบน A5E00714560
Q2: ตัวแทน A5E36717797 มีจำหน่าย สามารถใช้แทน A5E00714560 ได้โดยตรงหรือไม่?
A5E36717797 เป็นตัวแทนที่ Siemens กำหนดไว้สำหรับแอปพลิเคชันไดรฟ์เดียวกัน การติดตั้งทางกายภาพ การเชื่อมต่อ DC bus และอินเทอร์เฟซใยแก้วนำแสงเข้ากันได้ ตรวจสอบว่าเฟิร์มแวร์เวอร์ชันของไดรฟ์รองรับการระบุอิเล็กทรอนิกส์ของบอร์ด IGD2 รุ่นใหม่กว่าก่อนการติดตั้ง — หน่วย SINAMICS รุ่นแรกๆ อาจต้องมีการอัปเดตเฟิร์มแวร์เป็นครั้งคราว
Q3: ควรทดสอบโมดูล IGBT แยกต่างหากก่อนติดตั้ง A5E00714560 ตัวใหม่หรือไม่?
หาก A5E00714560 เดิมล้มเหลวเนื่องจากข้อผิดพลาดของ IGBT ควรตรวจสอบสาเหตุก่อนติดตั้งตัวแทน ทดสอบวงจรชาร์จล่วงหน้าของ DC bus ตัวเก็บประจุ snubber ใดๆ และอินพุต AC สำหรับสภาวะชั่วคราวที่อาจทำให้โมดูล IGBT เดิมทำงานหนัก การติดตั้งชุดประกอบใหม่โดยไม่แก้ไขสาเหตุรากเหง้าจะมีความเสี่ยงที่จะเกิดความล้มเหลวซ้ำ
Q4: A5E00714560 มีจำหน่ายจากตลาดรอง แต่ไม่มีเอกสาร GWE นี่เป็นข้อกังวลหรือไม่?
บอร์ดที่มีตราสินค้า GWE จากโรงงาน Erlangen ของ Siemens บ่งชี้ถึงการประกอบที่โรงงาน การจับคู่ตัวขับเกตและ IGBT บอร์ดในตลาดรองที่ไม่มีเอกสาร GWE อาจเป็นหน่วยที่ได้รับการปรับปรุงใหม่หรือชุดประกอบจากบุคคลที่สาม ขอใบรับรองการทดสอบการทำงานจากซัพพลายเออร์ที่ยืนยันว่าช่องสัญญาณเกตทั้งหมดและวงจรวัดกระแสได้รับการตรวจสอบแล้วก่อนการติดตั้ง
Q5: หลังจากติดตั้ง A5E00714560 แล้ว ไดรฟ์ทำงานแต่แสดง A30031 (สัญญาณเตือนอุณหภูมิเกิน) ภายใน 10 นาทีของการโหลดเต็ม ฮีทซิงค์เย็นเมื่อสัมผัส สาเหตุคืออะไร?
A30031 หลังจากติดตั้งไม่นานพร้อมกับฮีทซิงค์ที่เย็นเกือบตลอดเวลา หมายถึงวัสดุอินเทอร์เฟซระบายความร้อนระหว่างโมดูล IGBT และฮีทซิงค์ขาดหายไปหรือใช้ไม่ถูกต้อง ถอดชุดประกอบออก ทำความสะอาดพื้นผิวทั้งสองด้าน ใช้ TIM ใหม่ตามขั้นตอนที่กำหนด และติดตั้งใหม่
