| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIEMENS |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | C98043-A7014-L2 |
เลขส่วน:C98043-A7014-L2
ผู้ผลิต:Siemens AG (เยอรมัน)
ประเภทสินค้า:บอร์ดการจําหน่ายสนาม ควบคุมการตื่นเต้นของมอเตอร์ DC (การตื่นเต้นของความเร็ว DC)
ครอบครัวสินค้า:ซีรี่ย์ SIMOREG DC Drive
ปฏิบัติการ:เครื่องไฟฟ้าไฟฟ้าไฟฟ้าแบบ DC ที่ควบคุมสําหรับเครื่องยนต์แบบ DC ที่ตื่นเต้นแยกแยก
สถานะการผลิต:กําจัดโดยผู้ผลิต
ประเทศกําเนิด:เยอรมนี

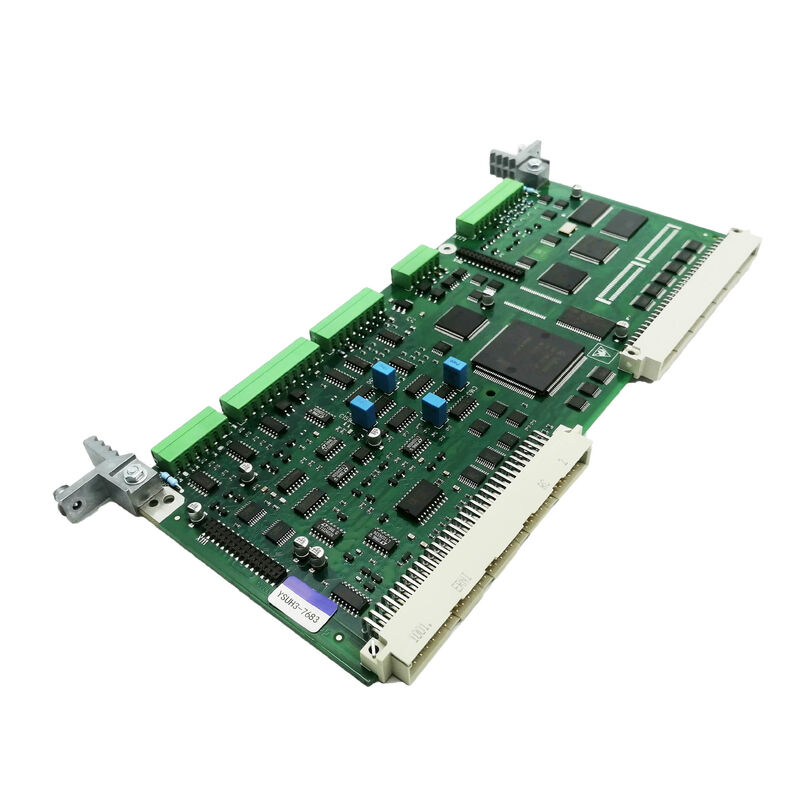

C98043-A7014-L2 เป็นบอร์ดไฟฟ้าสนาม DC (การตื่นเต้น) สําหรับระบบขับเคลื่อน DC SIMOREG ของซีเมนส์ This board delivers controlled direct current to the field winding of a separately-excited DC motor — establishing and regulating the magnetic flux that the motor needs to produce torque from its armature current.
โดยไม่มีบอร์ดไฟฟ้าสนามที่ทํางานได้อย่างถูกต้อง มอเตอร์DCที่ตื่นเต้นแยกกันไม่สามารถใช้พลังงานได้ ไม่ว่าสภาพของไฟฟ้าไฟฟ้าอาร์เมทช์จะเป็นอย่างไรและการขับเคลื่อนจะผิดพลาดในการสูญเสียสนาม ก่อนที่จะพยายามการดําเนินงาน armature ใด ๆ.
ตําแหน่ง A7014 ของตารางแผ่นอาหารสนามในครอบครัว SIMOREG C98043
ซีรี่ย์ C98043 ให้บริการกับระบบแปลง SIMOREG ระยะกําลังที่ใหญ่กว่า, ที่กระแสไฟฟ้าของ armature มีจํานวนมากและแผ่นอาหารสนามถูกออกแบบให้เหมาะสม
หน่วย L2 ภายในการตั้งชื่อ A7014 ระบุรุ่นการออกแบบเฉพาะนี้ โดยรวมการเลือกส่วนประกอบและการปรับปรุงวงจรที่เหมาะสมกับระยะการผลิตนี้
การควบคุมความเร็วของมอเตอร์ DC ทํางานด้วยตัวแปรที่แตกต่างกันสองตัว คือกระแสไฟฟ้าที่ควบคุมทอร์ค และกระแสไฟฟ้าที่ควบคุมกระแสไฟฟ้ากระแสไฟฟ้าในสนามถูกรักษาอยู่ที่มูลค่าปริมาณ และความเร็วถูกควบคุมผ่านความกระชับของอาร์เมทช์.
มากกว่าความเร็วพื้นฐานในช่วงการอ่อนแอสนาม ณ ตอนนี้สนามจะลดลงอย่างเร่งด่วนเพื่ออนุญาตให้มีความเร็วหมุนที่สูงขึ้นในแรงปั่นสูงสุดที่ลดลง
C98043-A7014-L2 เป็นบอร์ดที่ดําเนินการทั้งสองโหมดการควบคุมสนาม: การรักษาสนามเต็มที่และต่ํากว่าความเร็วเบส และการดําเนินการลดสนามที่ควบคุมเหนือความเร็วเบส
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | C98043-A7014-L2 |
| ผู้ผลิต | ซีเมนส์ เอจี |
| ประเภทสินค้า | บอร์ดการจําหน่ายสนาม (DC Speed Excitation) |
| ครอบครัวสินค้า | ไดรฟ์ซีเอ็มโอเร็ก |
| หน้าที่ | จําหน่ายไฟฟ้าแบบ DC ที่ควบคุมสําหรับการล่อสนามมอเตอร์ |
| การควบคุม | การกําหนดกระแสไฟฟ้า + การอ่อนแอของสนาม |
| สถานะการผลิต | หยุดผลิต |
| ประเทศกําเนิด | เยอรมนี |
มอเตอร์ DC ที่ตื่นเต้นแยกแยกมีการล่อสองแบบที่อิสระจากไฟฟ้า: ล่อ armature ในส่วนหมุน และล่อสนามในกรอบที่หยุดอยู่
การล่อสนามมีกระแสไฟฟ้าที่ค่อนข้างต่ํา แต่มีอัตราการระดมไฟฟ้าที่สูง มันอาจจะใช้เวลาหลายวินาทีสําหรับกระแสไฟฟ้าที่ตั้งขึ้นอย่างสมบูรณ์หลังจากที่ไฟฟ้าเปิดเนื่องจากสม่ําเสมอเวลาของวงจรสนาม.
C98043-A7014-L2 มีสะพานไทริสเตอร์ที่แปลงไฟฟ้า AC เป็นไฟฟ้า DC ที่ควบคุมได้สําหรับการล่อสนาม พร้อมกับอิเล็กทรอนิกส์ควบคุมที่ควบคุมไฟฟ้านี้
สายวงจรกระแสไฟฟ้าปิดผ่านเครื่องแปลงกระแสไฟฟ้าหรือการสับเปลี่ยนที่วัดกระแสไฟฟ้าจริงและส่งการวัดนี้กลับไปที่ตัวควบคุมของบอร์ดกําหนดการปรับมุมการเผา thyristor เพื่อรักษาที่สั่งสนามกระแสแม่นยํา.
การควบคุมกระแสไฟฟ้าแบบปิดวงจรนี้ทําให้การลดความอ่อนของสนามเป็นไปได้อย่างแม่นยํา เมื่อความเร็วเพิ่มขึ้นเหนือความเร็วพื้นฐาน เครื่องควบคุม CUD1 ควบคุมจุดตั้งกระแสไฟฟ้าที่ลดลง
เครื่อง C98043-A7014-L2 ลดกระแสไฟฟ้าได้อย่างเรียบร้อย เพื่อให้ตรงกับจุดตั้งค่านี้ ทําให้เครื่องยนต์เร่งเพิ่ม
เวลาตอบสนองของบอร์ดและความแม่นยําของการกําหนด มีผลโดยตรงว่าการขับเคลื่อนจะเปลี่ยนผ่านจุดความเร็วเบสได้อย่างราบรื่นและมันจะติดตามโปรไฟลที่ทําให้สนามอ่อนแอแค่ไหน
ปฏิบัติการที่สําคัญที่สุดในด้านความปลอดภัยของบอร์ดอาหารสนาม คือการตรวจพบการสูญเสียสนาม หากกระแสไฟฟ้าสนามลดลงเป็นศูนย์ หรือลดต่ํากว่าขั้นต่ําการสูญเสียสนามความผิดพลาดในการล่อสนาม, หรือความล้มเหลวของสนามไฟฟ้า มอเตอร์สูญเสียการไหลเวียนแม่เหล็ก
เครื่องยนต์ที่ใช้ไฟฟ้าไม่หลั่งที่เชื่อมต่อกับไฟฟ้าไฟฟ้าที่ใช้ไฟฟ้าได้อาจเร่งเร็วโดยไม่มีการควบคุมกระแสไฟฟ้าอย่างมีประสิทธิภาพ โดยอาจถึงความเร็วอันตราย
C98043-A7014-L2 ติดตามกระแสไฟฟ้าอย่างต่อเนื่อง
การสูญเสียสนามที่ตรวจพบ จะทําให้เครื่องยนต์เคลื่อนไหวโดยทันที ผ่านโซ่ป้องกันของเครื่องยนต์
การป้องกันนี้ตอบสนองเร็วกว่าลุปซอฟต์แวร์ใด ๆ ✅ มันถูกนําไปใช้ในฐานะการติดตามฮาร์ดแวร์ที่กระทําเป็นอิสระจากโปรเซสเซอร์ควบคุมหลัก
C98043-A7014-L2 ได้ถูกหยุดโดยซีเมนส์ มันไม่ได้มีให้บริการผ่านช่องทางผลิตภัณฑ์ที่ทํางานของซีเมนส์ตลาดหลังการใช้งาน หน่วยงานซ่อมแซมเครื่องขับขี่แบบ DC ที่เชี่ยวชาญ ซึ่งมีแผ่นสํารองที่ผ่านการทดสอบ เป็นแหล่งประกอบหลัก.
บอร์ดมักถูกจัดจําหน่ายในสภาพที่ซ่อมแซม, การทดสอบการใช้งานที่มีการรับประกัน. เมื่อการจัดหา, ยืนยัน L-ตัวแปร (L2 ในกรณีนี้) กับฉลากของบอร์ดที่ติดตั้ง,เนื่องจากชุด L2 และ L1 อาจแตกต่างกันในระบบวงจร.
Q1: การขับเคลื่อน SIMOREG แสดงความผิดพลาด F036 (ความเบี่ยงเบนของผู้กํากับกระแสกระแสมากเกินไป) ทันทีที่เริ่มต้น. ความต้านทานการล่อของสนามมอเตอร์ถูกวัดและอยู่ในสเปค.C98043-A7014-L2 อาจเป็นแหล่งความผิดพลาด?
เมื่อมีการยืนยันว่าลวดสนามมีความแข็งแรง F036 ในจุดเริ่มต้น จะไปยังอุปทานสนามหรือวงจรการวัดของมันตรวจสอบความดันไฟฟ้า AC ที่ปลายทางการเข้าของ C98043-A7014-L2 และยืนยันใด ๆ เฟลท์ฟิวส์ไม่เสียหาย.
หากการให้บริการและไฟฟิวส์เป็นสิ่งที่ดี ตรวจสอบสัญญาณการวัดกระแสไฟฟ้าในสนามที่การออกของบอร์ด ช่องทางการวัดที่เปิดหรือผิดปกติจะผลิตค่าจริงที่ 0ซึ่งผู้กํากับตีความว่าเป็นความเบี่ยงเบนสูงสุด.
ถ้าการวัดเช็คออกมาดี สะพานไทริสเตอร์บน A7014-L2 อาจมีอุปกรณ์ที่ล้มเหลว ผลิตกระแสไฟฟ้าที่ไม่เพียงพอหรือไม่มี
Q2: C98043-A7014-L2 ถูกอธิบายว่าเป็น "บอร์ดกระตุ้นความเร็ว DC".
"DC speed excitation" refers to the function of providing controlled DC excitation current to a DC motor — the term "excitation" in DC motor terminology means the magnetisation of the motor's field poles.
การควบคุมความเร็วของมอเตอร์ DC ขึ้นอยู่กับทั้งกระแสไฟฟ้า (ทอร์ค) และกระแสไฟฟ้า (ฟลัคซ์ / ความเร็ว)
บอร์ดอาหารสนาม ′′ บอร์ด "ความเร็วตื่นเต้น" ′′ มีส่วนร่วมโดยตรงในการควบคุมความเร็วโดยการบริหารกระแสสนาม, โดยเฉพาะอย่างยิ่งในช่วงการอ่อนแอสนามเหนือความเร็วพื้นฐาน.
Q3: สามารถเปลี่ยน C98043-A7014-L2 ด้วย C98043-A7004-L2 (บอร์ดไฟฟ้าสนามสําหรับเครื่องขับ 6RA70 มาตรฐาน) ได้หรือไม่?
ไม่ ∙ แผ่นไฟฟ้าสนาม A7014 และ A7004 เป็นผลิตภัณฑ์ที่แตกต่างกันสําหรับแพลตฟอร์มการขับเคลื่อนที่แตกต่างกันขณะที่ซีรีส์ A7014 ให้บริการระบบแปลง SIMOREG ที่ใหญ่กว่า.
พวกเขาแตกต่างกันในระดับปัจจุบัน, การออกแบบวงจร, และปัจจัยรูปแบบทางกายภาพ. ใช้ซีรีส์และตัวแปรที่ตรงกับบอร์ดที่ติดตั้งเสมอ
การติดตั้ง A7004 ที่มีเรทต่ํากว่าในตําแหน่ง A7014 จะส่งผลให้ความสามารถของกระแสไฟฟ้าในสนามมีขนาดต่ํา และความเสียหายในพานที่อาจเกิดขึ้น
Q4: หลังจากเปลี่ยน C98043-A7014-L2 กระแสสนามมีอยู่ แต่แสดงให้เห็นการตอบสนองที่ช้าและหมุนหมุนในช่วงการเปลี่ยนแปลงความเร็ว สิ่งที่ควรปรับ
การตอบสนองกระแสกระแสกระแสแสดงให้เห็นถึงความไม่ตรงกัน ระหว่างการเพิ่มการควบคุมกระแสกระแสกระแสใน CUD1 และคุณลักษณะการผลักดัน / ความต้านทานวงจรสนามของมอเตอร์สถานเวลาวงจรสนามของมอเตอร์ DC ใหญ่สามารถเป็นหลายวินาที.
หากผลประโยชน์ของตัวควบคุมไม่ได้ถูกใส่ใหม่หรือตรวจสอบกับข้อมูลการใช้งานเดิมหลังจากการเปลี่ยนบอร์ด มันอาจไม่ตรงกับมอเตอร์การเข้าถึงปริมาตรการควบคุมสนามใน CUD1 และยืนยันว่าพวกเขาตรงกับค่าเดิมหรือคุณสมบัติการล่อสนามของมอเตอร์.
ระยะการปรับเสียงอัตโนมัติ (ถ้าเวอร์ชั่นฟอร์มแวร์รองรับ) จะคํานวณผลประโยชน์ใหม่
Q5: เครื่องขับเคลื่อนอยู่ในการใช้งานโรงงานม้วนต่อเนื่องที่บอร์ดอาหารสนามต้องมีความน่าเชื่อถือสูงสุดมีผลิตภัณฑ์ใหม่ที่สามารถเพิ่มความน่าเชื่อถือเมื่อเทียบกับ C98043-A7014-L2?
สําหรับอุปกรณ์ที่ต้องการปรับปรุงการขับเคลื่อน, SINAMICS DCM (DC Master) เป็นแพลตฟอร์มปัจจุบันของซีเมนส์สําหรับการควบคุมความเร็วของมอเตอร์ DC ที่มีความสามารถสูงSINAMICS DCM ผสมผสานไฟฟ้าสนามเป็นฟังก์ชันภายใน.
สําหรับสถานที่ที่ให้ความนิยมในการบํารุงรักษาเครื่องมือ SIMOREG ที่มีอยู่การทดแทนการป้องกันของบอร์ดอาหารสนามในระหว่างการหยุดทํางานที่วางแผนก่อนเกิดความผิดพลาดในการใช้งาน, โดยใช้ C98043-A7014-L2 ของตลาดสํารองที่ได้รับการตรวจสอบเป็นอะไหล่
