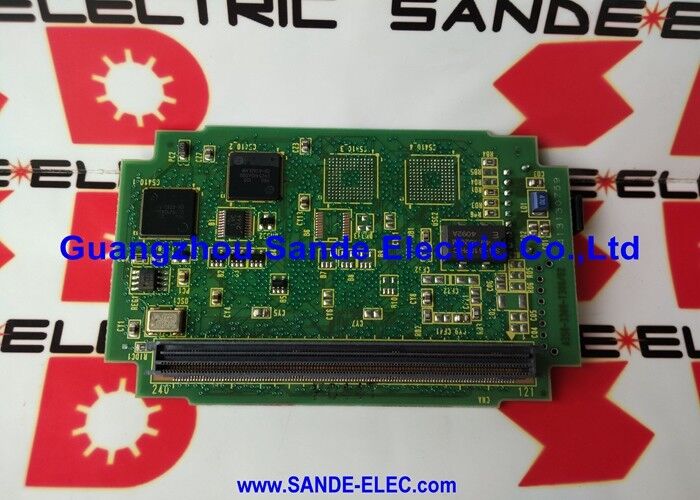

แฟนูค PCB Board A20B-3300-0392 A20B33000392 A2OB-33OO-O392

FANUC A20B-3300-0392 ∙ 4-Axis i-B Series Servo Module ∙ FSSB Plug-In PCB สําหรับซีรีส์ 16i / 18i / 21i รุ่น B

เลขส่วน:A20B-3300-0392

ผู้ผลิต:บริษัท ฟานุค จํากัด (ญี่ปุ่น)

ประเภทสินค้า:โมดูลเซอร์โวซีรีส์ i-B แบบ 4 แกน

การควบคุมสี่แกน servo บนบัตรหนึ่ง

A20B-3300-0392 เป็น FANUC's 4-axis FSSB servo module สําหรับ i-B Series CNC มันติดต่อกับ 16i, 18i,หรือ 21i โมเดล B บอร์ดหลักและขยายความสามารถการควบคุม servo ของ CNC ถึงสี่แกนผ่านช่องไฟเบอร์ออปติก FSSB เดียวหมุนแต่ละหมุนที่โมดูลบริหารรับคําสั่งตําแหน่งและความเร็วจาก CNC, การประมวลผลการตอบสนอง Encoder ผ่าน FSSB บัส, และคืนข้อมูลตําแหน่งในเวลาจริงสําหรับการควบคุม servo ปิดวงจร.

การตั้งชื่อ "i-B" ระบุโมดูลนี้ว่าเป็นองค์ประกอบรุ่น Model B ครับ รุ่นฮาร์ดแวร์ที่สองของแพลตฟอร์ม FANUC i Series ซึ่งเป็นตัวแทนของบอร์ดรุ่นเดิม Model Aสถาปัตยกรรมแบบ B ใช้รูปแบบ plug-in ความหนาแน่นสูงกว่าที่บูรณาการควบคุม servo, อินเตอร์เฟซ FSSB และการประมวลผลสัญญาณในการ์ดคอมแพคต์ที่ติดตั้งพร้อมกับ CPU, เครื่องควบคุมกราฟฟิก และโมดูลความจํา (SRAM, DRAM, FROM) บนการประกอบบอร์ดหลัก

ในหน่วยควบคุมแบบ 16i/18i/21i แบบ B แบบปกติ A20B-3300-0392 เป็นหนึ่งในหลายโมดูลพลิกอินที่รวมกันสร้างหน่วยควบคุม CNC ครบถ้วนช่องทาง FSSB ของมันเชื่อมต่อกับโซ่ servo แอมพลิเฟียร์ผ่านสายไฟเบอร์ออปติกที่เชื่อมต่อออปติกของบอร์ด.

สถานะของซีรีส์ A20B-3300

ซีรีย์ A20B-3300 ประกอบด้วยโมดูลพลั๊กอินของ FANUC สําหรับ i Series CNC และเครื่องควบคุมหุ่นยนต์

• รุ่น 4 แกน(รวม A20B-3300-0392) รับใช้เครื่องจักรที่มีแกนควบคุมสูงสุด 4 แกนบนโซ่ FSSB เดียว
• รุ่น 6 แกนให้บริการแบบ 5 หรือ 6 แกน
• รุ่น 8 แกนให้จํานวนแกนสูงสุดในโมดูลเดียว

โมดูลทั้งหมดในรุ่น A20B-3300 มีปัจจัยรูปแบบพลั๊กอินเดียวกันสําหรับบอร์ดหลักแบบ B. พวกมันไม่สามารถแลกเปลี่ยนกันได้ระหว่างการตั้งค่าจํานวนแกน

ข้อจํากัดหลัก

FAQ

Q1: CNC แสดงการเตือน servo 360 หรือ 361 บนแกนที่ควบคุมโดยโมดูลนี้.

เตือน 360/361 เป็นความผิดพลาดในการสื่อสาร FSSB ใส่ A20B-3300-0392 ลงในสล็อตบนบอร์ดหลักก่อนจากนั้นตรวจสอบ FSSB สายไฟเบอร์ออปติกจากตัวเชื่อมออปติกของโมดุลที่ servo แอมพลิเฟียร์แรกในโซ่ผิวปลายใยที่เสียหายหรือปนเปื้อน ทําให้การสื่อสารบนแกนทั้งหมดในห่วงโซ่นั้นขาดไปพร้อมกัน

คําถามที่ 2: A20B-3300-0392 จะเปลี่ยนโมเดล A servo module ภายใน CNC เดียวกันไหม?

ไม่. ระบบ CNC แบบ A และแบบ B ใช้สถาปัตยกรรมบอร์ดหลักที่แตกต่างกันทางกายภาพ. บอร์ดแบบ A ใช้รูปแบบพล็อกอินที่แตกต่างกันA20B-3300-0392 มีลักษณะเฉพาะสําหรับแผ่นหลักแบบ B (ชุด i-B)ยืนยันว่า CNC เป็นรุ่น B ก่อนสั่ง

Q3: บอร์ดถูกถอนออกเพื่อการตรวจสอบ. มันจําเป็นต้องเริ่มต้นใหม่หลังจากการติดตั้งใหม่?

A20B-3300-0392 ไม่เก็บปารามิเตอร์ CNC ทุกปารามิเตอร์แกนอยู่ใน FROM / SRAM ของ CNC หลังจากติดตั้งใหม่ CNC อ่านปารามิเตอร์ของมันตามปกติเมื่อเปิดเครื่องไม่จําเป็นต้องใช้ขั้นตอนการเริ่มต้นใหม่.

Q4: เครื่อง 6 แกนใช้ A20B-3300-0392 (4 แกนโมดูล) วิธีการควบคุมแกนเพิ่มเติม

บนเครื่องจักร 6 แกน มีโมดูลเซอร์โวที่สอง (หรือแผ่นอีก 4 แกน) หรือโมดูล 2 แกน (หรือ 2 แกน) เพื่อควบคุมแกนที่เหลือโมดูลสองสามารถติดตั้งบนบอร์ดหลักแบบเดียวกัน B ในสล็อตที่เกี่ยวข้องของพวกเขาแต่ละตัวมีโซ่ไฟเบอร์ออปติก FSSB ของตัวเอง เชื่อมต่อกับเครื่องยกระดับเซอร์โวสําหรับแกนที่กําหนดไว้

Q5: A20B-3300-0392 แทนมาจากไหน?

ตลาดหลังการใช้งานของ FANUC มีคลังแลกเปลี่ยนสําหรับโมดูล A20B-3300-series บริษัทซ่อมแซม CNC ที่เชี่ยวชาญของ FANUC ให้บริการหน่วยแลกเปลี่ยนที่ผ่านการทดสอบ สําหรับการควบคุมแบบ B ที่ต้องการการซ่อมแซมทันทีบริษัทที่มีเครื่องทดสอบระบบเต็ม สามารถตรวจสอบฟังก์ชันของโมดูลบนแพลตฟอร์ม 16i/18i/21i ก่อนการจัดส่ง.
