| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0033 |
การสื่อสาร servo ในระบบ CNC FANUC ที่ทันสมัยเดินทางผ่านไฟเบอร์ออปติก สาเหตุคือเสียงเสียงไฟฟ้า
ในสภาพแวดล้อมนี้สายทองแดงที่บรรทุกสัญญาณคําสั่งตําแหน่งมีความเปราะบางความเร็วคลื่น, และลดการเสร็จผิวบนชิ้นงานที่ทํางาน
การถ่ายทอดไฟเบอร์ออปติก เป็นที่คุ้มกันต่อการรบกวนของไฟฟ้าไฟฟ้าไฟเบอร์ออปติก FSSB พกพาคําสั่งตําแหน่งและข้อมูลการตอบสนองของโค้ดแบบเดียวกันกับแลกเปลี่ยนสายทองแดงแต่สัญญาณแสงไม่สามารถเชื่อมต่อกับหรือจากสนามแม่เหล็กไฟฟ้า. The A20B-3300-0033 generates the FSSB optical transmission signals and processes the returning optical feedback signals — bringing this noise immunity directly into the servo communication for the two controlled axes.
| ปริมาตร | มูลค่า |
|---|---|
| อินเตอร์เฟซ | FSSB (ไฟเบอร์ออปติก) |
| ช่องทางแกน | 2 |
| รองรับได้ | FANUC 16i, 18i, 21i (รุ่น A/B) |
| ประเภท | การ์ดเซอร์โวอินพล็อกอิน |
| ซีรี่ย์ | A20B-3300 |

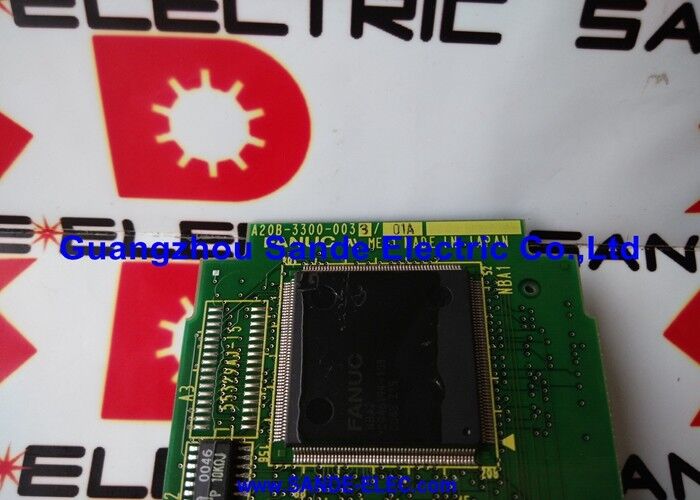

A20B-3300-0033 ให้ช่องทาง FSSB 2 ช่องทางจากบัตรพล็อกอินเดียว
หน่วยหมุน 2 แกน (X และ Z):A20B-3300-0033 ควบคุมแกนทั้งสองแกน อินเตอร์เฟซ servo ครบถ้วนของ lathes CNC ง่าย ๆ ใส่บนบัตรเดียวนี้
2 แกนของระบบขนาดใหญ่:สําหรับศูนย์แปรรูป 4 แกน A20B-3300-0033 จับ 2 แกนแรก (โดยทั่วไป X และ Y) ส่วนการ์ดที่สอง จับ Z และแกนที่สี่การ์ดแต่ละตัวทํางานอย่างอิสระในช่อง FSSB ของตัวเอง.
2 แกนแรกของ CNC 5 แกน:A20B-3300-0033 อันดับแรกครอบคลุมแกน 1 และ 2; การ์ดเพิ่มเติมขยายไปยังแกนอื่น ๆ ตามความต้องการ
สถาปัตยกรรมพลั๊กอินทําให้การขยายจํานวนแกนเรียบง่าย เพิ่มการ์ด และ CNC ได้อีกสองช่อง FSSB servo บนบอร์ดหลักเดียวกัน
ระเบิดการสื่อสาร FSSB บนสองแกนที่ควบคุม:ศูนย์หมุน FANUC 18i สร้างสัญญาณเตือนการสื่อสาร FSSB บนแกน X และ Z ทันที ทั้งคู่ servo drive และมอเตอร์ทดสอบถูกต้องอย่างอิสระการ์ด servo A20B-3300-0033 ได้รับการระบุว่าความผิดพลาด. การเปลี่ยนฟื้นฟูการสื่อสาร FSSB บนแกนทั้งสอง
การขยายระบบ:เครื่อง CNC 21i 2 แกนถูกปรับปรุงใหม่เพื่อทํางาน 4 แกน เครื่อง A20B-3300-0033 ครั้งที่สองถูกติดตั้งบนบอร์ดหลักข้างเคียงกับบอร์ดที่มีอยู่จําหน่ายช่อง FSSB เพิ่มเติมสองช่องที่จําเป็นสําหรับการตั้งค่าแกนใหม่.
Q1: A20B-3300-0033 สามารถเชื่อมต่อกับ servo drive นอกจากเครื่องขยายเสียงแบบ Alpha-i FSSB ได้หรือไม่?
A20B-3300-0033 ใช้โปรโตคอลไฟเบอร์ออฟติก FSSB ของ FANUC ซึ่งเข้ากันได้กับ FANUC Alpha-i และ Beta-i servo amplifier ที่ติดตั้ง Port input FSSBเครื่องขยายเสียงซีรีส์ Alpha เก่ากว่าที่ใช้อินเตอร์เฟซลําดับประเภท A หรือ B ไม่เข้ากันได้กับ FSSB และไม่สามารถเชื่อมต่อกับ A20B-3300-0033. ยืนยันชนิดของอินเตอร์เฟซ servo ไดรฟ์'ก่อนการติดตั้งบัตรนี้
Q2: วิธีการที่อยู่ของฟีเอสเอสบี node ได้ถูกมอบหมายให้กับแต่ละ servo amplifier บน daisy-chain?
การมอบหมายที่อยู่ของ FSSB ถูกกําหนดโดยการเรียงลําดับทางกายภาพของเครื่องขยายเสียงบนโซ่ไฟเบอร์ออปติก ร่วมกับการตั้งค่าปารามิเตอร์ CNCเครื่องขยายเสียงแรกในโซ่โดยทั่วไปใช้ที่อยู่ต่ําสุด; แอมพลิเฟอเรอร์ต่อเนื่องใช้ที่อยู่สูงขึ้นในลําดับ ปารามิเตอร์การตั้งค่า FSSB ใน CNC (หน้าจอการตั้งค่า FSSB) กําหนดจํานวนของแอมพลิเฟอเรอร์และการมอบหมายแกนของพวกเขาหลังจากติดตั้งเครื่องสํารอง A20B-3300-0033, ปริมาตร FSSB ที่มีอยู่ยังคงอยู่ใน SRAM ของ CNC และควรที่จะตั้งค่าการสื่อสารอีกครั้งโดยอัตโนมัติเมื่อเปิด
Q3: ระบบที่มีสองบัตร A20B-3300-0033 (4-axis) สามารถทํางานได้หรือไม่ถ้าบัตรหนึ่งล้มเหลว?
เมื่อ A20B-3300-0033 หนึ่งล้มเหลวเพียงสองแกนบนช่อง FSSB ของการ์ดที่สร้างสัญญาณเตือน การ์ดอื่นและสองแกนของมันยังคงทํางานปกติ ขึ้นอยู่กับการตั้งค่า CNCเครื่องอาจสามารถดําเนินการที่จํากัดโดยใช้แกนทํางานที่เหลือในขณะที่การ์ดที่ผิดปกติถูกเปลี่ยนการทํางานส่วนหนึ่งนี้ขึ้นอยู่กับว่าบันได PMC ยอมให้การดําเนินจักรกลวงจรกับแกนบาง inhibited
Q4: สายไฟฟ้าไฟเบอร์ออฟติกต้องการการจัดการหรือการบํารุงรักษาพิเศษหรือไม่
สายไฟเบอร์ไฟเบอร์ FSSB ควรถูกป้องกันจากการโค้งคม, การเคลื่อนที่ระยะรัศมีที่แคบ และความเสียหายทางเครื่องจักร.รัศมีโค้งขั้นต่ําสําหรับชนิดสายไฟเบอร์ที่ใช้ได้ถูกระบุในคู่มือการเชื่อม FANUCผิวปลายของสายเชื่อม ควรเก็บความสะอาด ภาวะปนเปื้อนบนผิวของสายเชื่อมออปติก ทําให้สัญญาณแสงอ่อนเมื่อตรวจสอบความผิดพลาดในการสื่อสาร FSSB ตรวจสอบสภาพสายไฟเบอร์และสายเชื่อม พร้อมกับบัตร A20B-3300-0033
Q5: A20B-3300-0033 เป็นเฉพาะสําหรับ CNCs รุ่น i หรือสามารถใช้กับ 0i-D หรือ 30i ระบบได้หรือไม่?
A20B-3300-0033 ได้รับการยืนยันสําหรับ FANUC รุ่น 16i, 18i และ 21i (รุ่น A และ B)กลุ่มพันธุ์ CNC ที่แตกต่างกันใช้แบบการ์ดเซอร์โวที่แตกต่างกัน ช่อง 0i-D และ 30i ใช้ฮาร์ดแวร์บอร์ดหลักที่แตกต่างกัน และต้องการการ์ดเซอร์โวที่แตกต่างกันA20B-3300-0033 เป็นการ์ดที่ถูกต้องสําหรับรุ่น 16i/18i/21i และไม่สามารถแลกเปลี่ยนกับการ์ด 0i-D หรือ 30i servo ได้
