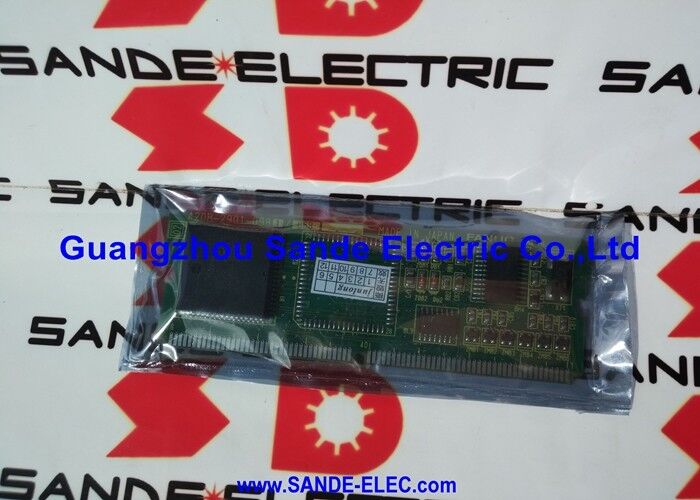

| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2901-0981 |
A20B-2901-0981 ประกอบด้วยฟังก์ชันการสื่อสารที่แตกต่างกันสองอย่างในโมดูลเดียว:
ระบบควบคุมสปินด์ลําดับ:ปฏิบัติหน้าที่หลักของ FANUC คือ การให้บริการสายสื่อสารเรียงลําดับความเร็วสูงระหว่าง FANUC CNC และเครื่องขยายกระบอกอินเตอร์เฟซซีเรียลนี้แทนอินเตอร์เฟสอ้างอิงสปินด์ความดันแบบแอนาล็อกก่อนหน้านี้, ส่งผลการสื่อสารการสั่งการและการตอบสนองของสปินด์ที่เร็วและน่าเชื่อถือมากขึ้น
พอร์ตลําดับ RS-232ปฏิบัติการทางสอง ช่องทางสื่อสารแบบมาตรฐาน RS-232 ให้ CNC เชื่อมต่อการถ่ายทอดข้อมูลไปยังอุปกรณ์ภายนอก: DNC โปรแกรมเซอร์เวอร์ ระบบรวบรวมข้อมูลบน PC,เครื่องพิมพ์ลําดับหรืออุปกรณ์โปรโตคอลลําดับอื่น ๆ
Combining both into one SMD module keeps the CNC control unit's board count compact — one A20B-2901-0981 provides both the spindle drive interface and the RS-232 I/O port that would otherwise require separate boards.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-2901-0981 |
| ซีรี่ย์ | A20B-2901 |
| ประเภท | SMD (Serial Module for Drive / Spindle) |
| การควบคุมสปินด์ | อินเตอร์เฟซลําดับ |
| RS-232 | องค์ประกอบ |
| CNC ที่เข้ากันได้ | ซีรี่ย์ 16, 18 √ รุ่น B และ C |
| เครื่องขับกระบอก | เครื่องเสริมเสียงสปินด์เลสซีรีส์อัลฟ่า เครื่องขับเคลื่อนแบบซีเรียลอัตราแลกเปลี่ยนเดิม |
ในรุ่นก่อนหน้านี้ของ FANUC CNC, เครื่องขับเคลื่อน spindle ได้รับสมาชิกความเร็วของพวกเขาเป็นความแรงดัน DC อานาล็อก (โดยทั่วไป ± 10V).อินเตอร์เฟซซีเรียลที่นํามาใช้กับบอร์ด SMD ซีรี 16/18 เช่น A20B-2901-0981 นํามาซึ่งการปรับปรุงที่สําคัญ:
อัพเดทคําสั่งเร็วขึ้น:The serial protocol transmits spindle speed commands at a defined rate that is significantly faster than the analogue reference's response — the spindle reaches commanded speed more quickly and tracks speed changes more accurately during acceleration and deceleration.
การสื่อสารสองทิศทาง:ไม่เหมือนกับอ้างอิงแบบแอนาล็อกแบบหนึ่งทิศทาง สายเชื่อมต่อลําดับจะนําคําสั่งทั้งสองไปยังเครื่องขับขี่สปินด์ (ความเร็ว, รูปแบบ, เอน) และการตอบสนองจากมัน (ความเร็วจริง, ความจุ,สถานะการเตือน) บนช่องทางการสื่อสารเดียวกัน.
ความคุ้มกันเสียง:การสื่อสารลําดับดิจิทัลโดยธรรมชาติมีความทนต่อเสียงกระแทกไฟฟ้ามากกว่าอ้างอิงความแรงดันแบบแอนาล็อกและปั๊มน้ําเย็นที่ผลิตเสียงสลับ อินเตอร์เฟซลําดับรักษาการควบคุม spindle ที่น่าเชื่อถือได้โดยไม่ต้องความรู้สึกการแทรกแซงของสัญญาณแบบแอนಲಾಗ์.
ความผิดพลาดของ SMD spindle module ในชุด 18B:ศูนย์แปรรูป CNC ซีรี่ย์ FANUC 18-B พัฒนาความผิดพลาดในการสื่อสาร spindle spindle ไม่สามารถตอบสนองอย่างถูกต้องต่อคําสั่งความเร็ว หรือ CNC เสียการตอบสนอง spindle (ความเร็ว, ความจุ) กลางวงจรหลังจากตรวจสอบเครื่องขยายกระบอก, โมดูลหมุนลําดับ A20B-2901-0981 ได้รับการระบุว่าเป็นความผิดพลาด การเปลี่ยนซ่อมแซมการสื่อสารหมุนลําดับ
ความผิดพลาดในพอร์ต RS-232เครื่อง CNC ซีรีส์ 16-C เสียการเชื่อมต่อ RS-232 การโอนโปรแกรม DNC จาก PC หยุดทํางาน อินเตอร์เฟซ RS-232 ของโมดูล A20B-2901-0981 ได้รับการระบุว่าเป็นความผิดพลาดการเปลี่ยนคืนการควบคุม spindle และความสามารถในการโอนข้อมูล RS-232.
Q1: ความแตกต่างระหว่าง A20B-2901-0981 "ซีเรียล" อินเตอร์เฟซสปินด์และการควบคุมสปินด์แบบแอนาล็อกเก่ากว่าคืออะไร?
เครื่องขับกระบอก FANUC เก่าได้รับสมาธิความเร็วของพวกเขาเป็นสัญญาณแบบแอนาล็อก ± 10V DC จาก CNC. A20B-2901-0981 ลงแทนนี้ด้วยโปรโตคอลดิจิตอลลําดับโหมด, และเปิดการสั่งการเป็นแพคเกตข้อมูลดิจิตอล, และได้รับความเร็วจริง, ปัจจุบันการแบ่งปัน, และสถานะเตือนกลับผ่านลิงค์เดียวกัน. การควบคุมลําดับคือเร็วขึ้นในการอัพเดท, ป้องกันเสียงดังที่เกิดจากสายเคเบิล,และให้ข้อมูลสถานะการขับเคลื่อนมากกว่ามากต่อ CNC กว่าวิธีการอานาล็อก.
Q2: เครื่องขยายกระบอก FANUC รายละเอียดไหนที่เข้ากันได้กับ A20B-2901-0981?
A20B-2901-0981 อินเตอร์เฟซกับโมดูลขยายกระบอกหมุน FANUC Alpha วงศ์รุ่น Alpha (A06B-6102, A06B-6111, และวงศ์รุ่นที่เกี่ยวข้อง) ที่ใช้โปรโตคอลหมุนลําดับมันยังเข้ากันได้กับเครื่องขับเคลื่อนสปินด์ซีเรียล AC ก่อนหน้านี้ที่มีตัวเลือกอินเตอร์เฟซซีเรียลคู่มือการบํารุงรักษาเครื่องขยายสปินด์ FANUC หรือเอกสารไฟฟ้าของเครื่องมือยืนยันว่าเครื่องขยายสปินด์ตัวไหนถูกติดตั้ง
คําถามที่ 3: ท่าทาง RS-232 บน A20B-2901-0981 มีฮาร์ดแวร์ร่วมกันกับการควบคุมสปินด์ลลําดับหรือพวกมันเป็นอิสระ?
สองฟังก์ชัน ✓ การควบคุมสปินด์ลําดับและ RS-232 ✓ ได้ถูกนําไปใช้เป็นช่องทางที่อิสระบนโมดูล A20B-2901-0981.อินเตอร์เฟซ spindle ซีรีย์สื่อสารกับเครื่องขยาย spindle ผ่านสายเชื่อมต่อลําดับความเร็วสูง; ท่าทาง RS-232 ให้การเชื่อมต่อที่แยกแยกและอิสระกับอุปกรณ์ภายนอก เช่น ระบบ DNC, อุปกรณ์รวบรวมข้อมูล, หรือเทอร์มิเนลลําดับความผิดพลาดในช่องทางหนึ่งไม่จําเป็นต้องมีผลต่อช่องทางอื่น ¢ ตรวจสอบแต่ละฟังก์ชันแยกแยกเมื่อแก้ปัญหา.
Q4: การเปลี่ยน A20B-2901-0981 จําเป็นต้องใส่ปริมาตร spindle ใหม่หรือไม่?
ปริมาตรของสปินด์ (ระยะความเร็ว, ปริมาตรของกระแสไฟฟ้า, อัตราแลกเปลี่ยน, ปริมาตรการทิศทาง) อยู่ในความจําปริมาตรหลักของ FANUC CNC ไม่อยู่ในโมดูล A20B-2901-0981.การเปลี่ยนโมดูลไม่ส่งผลกระทบต่อพารามิเตอร์สปินด์ที่เก็บไว้หลังจากที่ติดตั้งเครื่องสํารองและฟื้นฟูพลังงาน CNC ดาวน์โหลดปริมาตร spindle ไปยังเครื่องเสริมเสียงผ่านสายเชื่อมต่อลําดับระหว่างการเริ่มต้นตรวจสอบการตอบสนอง spindle ถูกต้องที่ความเร็วต่ํา ก่อนที่จะกลับมาสู่การผลิตเต็ม.
Q5: การป้องกัน ESD อะไรที่ใช้ในการจัดการ A20B-2901-0981?
ใช้สายรัดข้อมือกันสแตตติกที่ติดดินบนพื้นที่ที่ปลอดภัยจาก ESD จัดเก็บและขนส่งในบรรจุสารกันสแตตติกเริ่มทํางานของหน่วยควบคุม CNC เสร็จสิ้นลงก่อนการเข้าถึงบอร์ดภายใน follow the applicable FANUC Series 16/18's maintenance manual's procedures for board removal and installationซีรี่ย์ A20B-2901 มีวงจรสื่อสารแบบแอนาล็อกและลําดับที่มีความละเอียดต่อการกระจายไฟฟ้า
